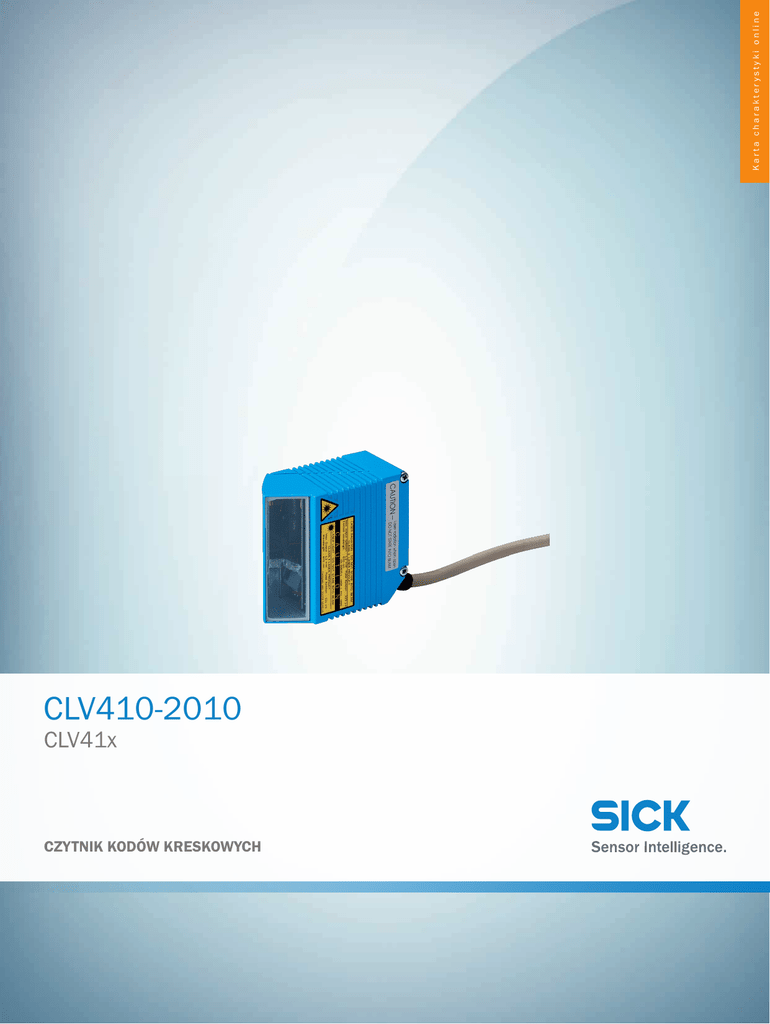

Karta katalogowa

Karta charakterystyki online
CLV410-2010
CLV41x
CZYTNIK KODÓW KRESKOWYCH
CLV410-2010 | CLV41x
CZYTNIK KODÓW KRESKOWYCH
A
B
C
D
E
F
H
I
J
K
L
M
N
O
P
Q
R
S
T
Informacje do zamówienia
Typ
Nr artykułu
CLV410-2010
więcej wersji urządzeń i akcesoriów
1017534
www.sick.com/CLV41x
Szczegółowe dane techniczne
Cechy
Wersja
Mid Range
Typ przyłącza
Standard
Okno odczytu
Z boku (105°)
Wersja skanera
Skaner liniowy
Ognisko
Stała ogniskowa
Źródło światła
Widzialne światło czerwone (Laser, 670 nm)
MTBF
20.000 h
Klasa lasera
2 (DIN EN 60825-1)
Kąt otwarcia
≤ 50°
Częstotliwość skanowania
200 Hz ... 800 Hz
Rozdzielczość kodu
0,2 mm ... 1 mm
Odległość odczytu
50 mm ... 380 mm 1)
1)
Szczegóły — patrz charakterystyki zasięgu.
Wydajność
Typy kodu kreskowego
Wszystkie powszechnie stosowane typy kodów, Code 39, Code 128, Code 93, Codabar,
GS1-128 / EAN 128, UPC / GTIN / EAN, 2/5 Interleaved, Pharmacode
Stosunek szerokości kresek
2:1 ... 3:1
Liczba kodów na skan
1 ... 3
Liczba kodów w polu odczytu
1 ... 10
Liczba znaków w polu odczytu
100
Liczba odczytów wielokrotnych
1 ... 99
Interfejsy
✔, AUX (tylko RS-232)
Szeregowa (RS-232, RS-422/-485)
Funkcja Host, AUX
Prędkość przesyłania danych 300 Baud ... 57.600 Baud, AUX: 9600 bodów
Wejścia przełączające
2 („Czujnik 1”, „Czujnik 2”)
Wyjścia przełączające
3 („Wynik 1”, „Wynik 2”, „Wynik 3”)
Taktowanie odczytu
Automatyczne wyzwalanie czytnika (reflector polling), Wejście przełączające “Sensor 1”, wolne,
Interfejs szeregowy
Wskazania optyczne
4 LEDs (Wskaźniki funkcji)
2
ROZWIĄZANIA AUTOMATYCZNEJ IDENTYFIKACJI | SICK
Karta charakterystyki online | 2016-03-11 19:24:12
Informacje mogą ulec zmianie bez powiadomienia
CLV410-2010 | CLV41x
CZYTNIK KODÓW KRESKOWYCH
Sygnalizacja dźwiękowa
Brzęczyk (można wyłączyć, przypisana funkcja wyświetlania wyników)
Mechanika/elektryka
Przyłącze elektryczne
1 x Wtyk 15-pinowy D-Sub-HD (0,9 m)
Napięcie robocze
5 V DC ... 30 V DC 1)
Pobór mocy
3 W
Obudowa
Cynkowy odlew ciśnieniowy, nie zawiera substancji mogących wpływać negatywnie na powłoki
lakiernicze
Kolor obudowy
Jasnoniebieski (RAL 5012)
Stopień ochrony
IP 65 (DIN 40 050)
Klasa ochrony
III (IEC 1010-1)
Masa
320 g, z przewodem podłączeniowym
Wymiary (dł. x szer. x wys.)
72 mm x 62,7 mm x 35,2 mm
1)
Certyfikat UL przy zastosowaniu zasilacza sieciowego Class 2 (przetestowany zgodnie z UL 1310)
Dane dotyczące otoczenia
Kompatybilność elektromagnetyczna (EMC)
EN 61000-6-3 / EN 61000-6-2
Odporność na drgania
IEC 68-2-6 Test FC
Odporność na wstrząsy
IEC 68-2-27 Test EA
Temperatura otoczenia pracy
0 °C ... +40 °C
Temperatura składowania
–20 °C ... +70 °C
Dopuszczalna względna wilgotność powietrza
± 90 %, bez kondensacji
Odporność na światło zewnętrzne
2.000 lx, na kodzie kreskowym
Kontrast druku kodu kreskowego (PCS)
≥ 60 %
Ogólne wskazówki
Cykl życia produktu
2016-03-11 19:24:12 | Karta charakterystyki online

Informacje
mogą ulec zmianie bez powiadomienia
Produkt wycofany
ROZWIĄZANIA AUTOMATYCZNEJ IDENTYFIKACJI | SICK
3
CLV410-2010 | CLV41x
CZYTNIK KODÓW KRESKOWYCH
A
B
C
D
E
F
H
I
J
K
L
M
N
O
P
Q
R
S
T
Rysunek wymiarowy (Wymiary w mm)
CLV41x/42x z boku
4
ROZWIĄZANIA AUTOMATYCZNEJ IDENTYFIKACJI | SICK
Karta charakterystyki online | 2016-03-11 19:24:12
Informacje mogą ulec zmianie bez powiadomienia
CLV410-2010 | CLV41x
CZYTNIK KODÓW KRESKOWYCH
Wykres pola odczytu
Reading field height in mm (inch)
200
(7.87)
150
(5.91)
100
(3.94)
50
(1.97)
a
b
c
d
0
–50
(–1.97)
–100
(–3.94)
–150
(–5.91)
–200
(–7.87)
0
100
200
300
400
(3.94)
(7.87)
(11.81)
(15.75)
Reading distance in mm (inch)
Resolution
a: 0.20 mm (7.9 mil)
b: 0.35 mm (13.8 mil)
c: 0.50 mm (19.7 mil)
d: 1.00 mm (39.4 mil)
Zalecane akcesoria
więcej wersji urządzeń i akcesoriów
www.sick.com/CLV41x
Krótki opis
Typ
Nr artykułu
Uchwyt montażowy
2020077
CDB410-001
1023813
CDM410-0001
1025361
Kątowniki mocujące i płytki mocujące
Kątownik mocujący, mały, z materiałami mocującymi
Błąuły
Mały moduł przyłączeniowy do CLV41x
Moduł przyłączeniowy do CLV41x
2016-03-11 19:24:12 | Karta charakterystyki online

Informacje
mogą ulec zmianie bez powiadomienia
ROZWIĄZANIA AUTOMATYCZNEJ IDENTYFIKACJI | SICK
5
