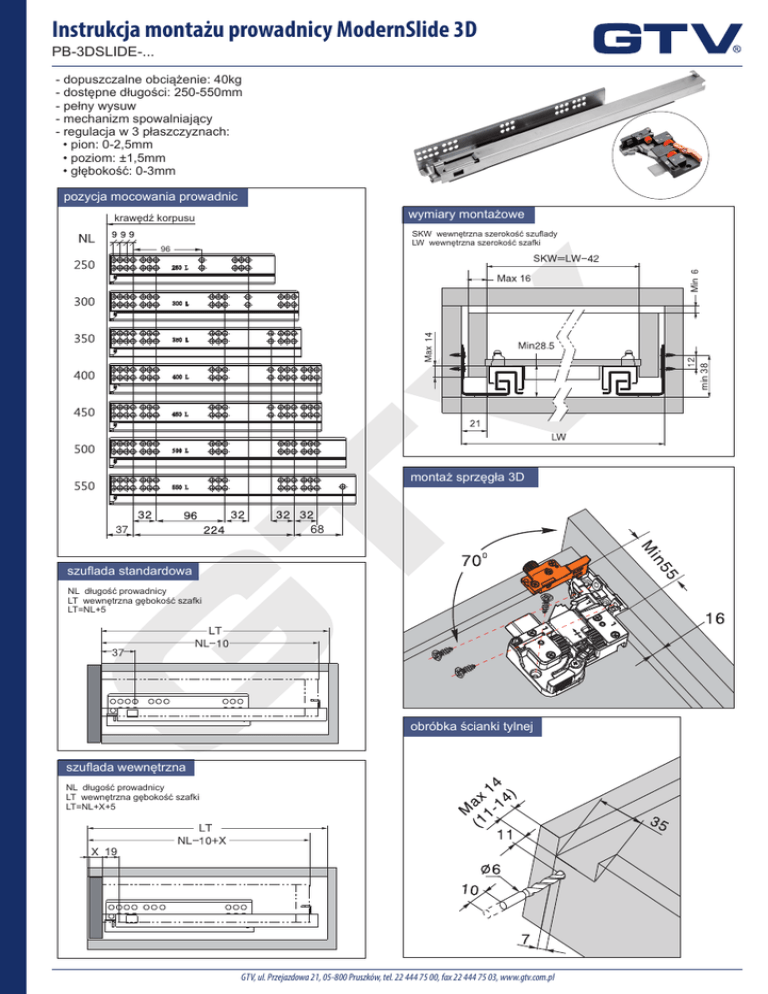

Instrukcja montażu prowadnicy ModernSlide 3D
PB-3DSLIDE-...
- dopuszczalne obciążenie: 40kg
- dostępne długości: 250-550mm
- pełny wysuw
- mechanizm spowalniający
- regulacja w 3 płaszczyznach:
• pion: 0-2,5mm
• poziom: ±1,5mm
• głębokość: 0-3mm
pozycja mocowania prowadnic
wymiary montażowe
krawędź korpusu
SKW wewnętrzna szerokość szuflady
LW wewnętrzna szerokość szafki
min 38
96
montaż sprzęgła 3D
68
szuflada standardowa
NL długość prowadnicy
LT wewnętrzna gębokość szafki
LT=NL+5
obróbka ścianki tylnej
szuflada wewnętrzna
NL długość prowadnicy
LT wewnętrzna gębokość szafki
LT=NL+X+5
19
