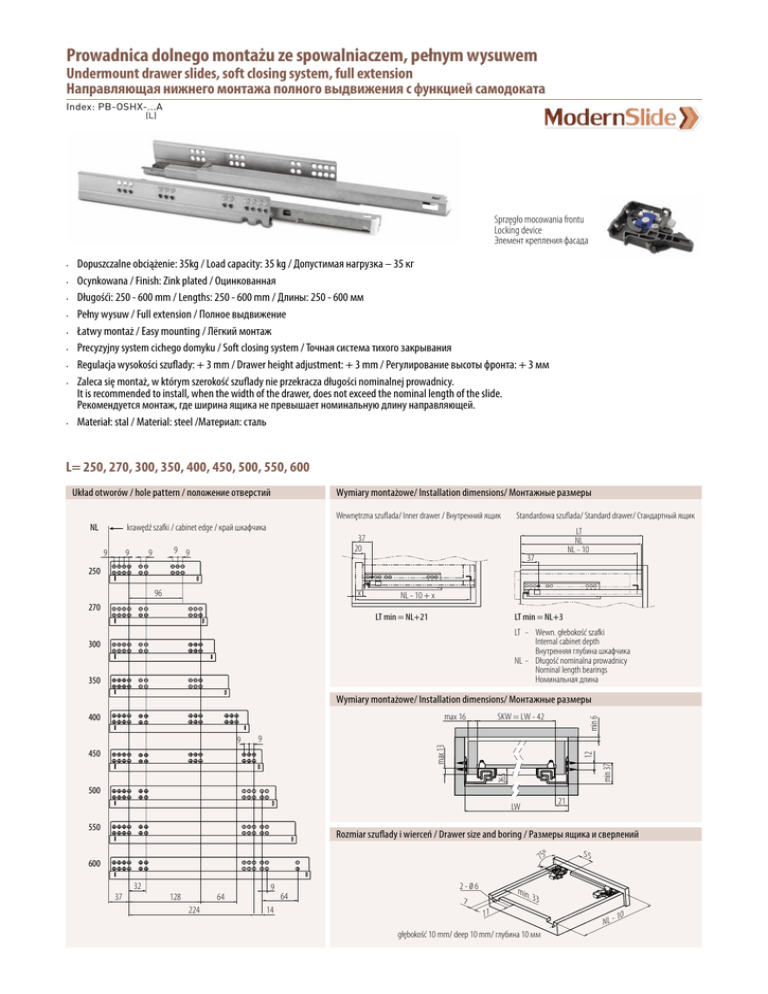

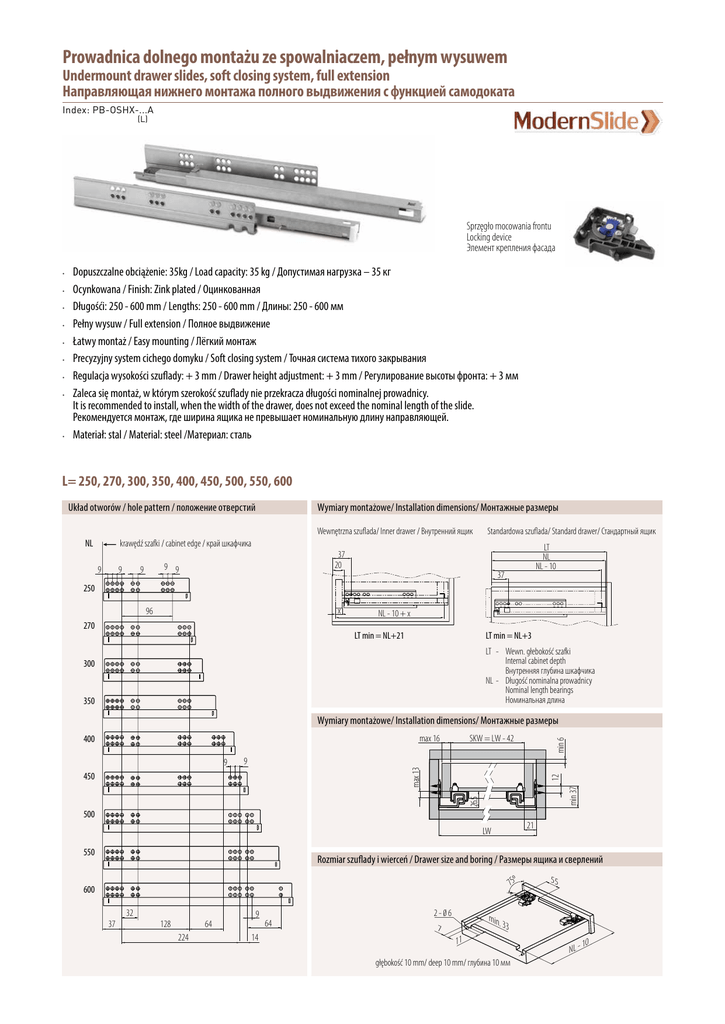

Karta produktowa

Prowadnica dolnego montażu ze spowalniaczem, pełnym wysuwem
Undermount drawer slides, soft closing system, full extension
Направляющая нижнего монтажа полного выдвижения с функцией самодоката
Index: PB-OSHX-...A
(L)
Sprzęgło mocowania frontu
Locking device
Элемент крепления фасада
Dopuszczalne obciążenie: 35kg / Load capacity: 35 kg / Допустимая нагрузка – 35 кг
• Ocynkowana / Finish: Zink plated / Оцинкованная
• Długośći: 250 - 600 mm / Lengths: 250 - 600 mm / Длины: 250 - 600 мм
• Pełny wysuw / Full extension / Полное выдвижение
• Łatwy montaż / Easy mounting / Лёгкий монтаж
• Precyzyjny system cichego domyku / Soft closing system / Точная система тихого закрывания
• Regulacja wysokości szuflady: + 3 mm / Drawer height adjustment: + 3 mm / Регулирование высоты фронта: + 3 мм
• Zaleca się montaż, w którym szerokość szuflady nie przekracza długości nominalnej prowadnicy.
It is recommended to install, when the width of the drawer, does not exceed the nominal length of the slide.
Рекомендуется монтаж, где ширина ящика не превышает номинальную длину направляющей.
• Materiał: stal / Material: steel /Материал: сталь
•
L= 250, 270, 300, 350, 400, 450, 500, 550, 600
Układ otworów / hole pattern / положение отверстий
Wymiary montażowe/ Installation dimensions/ Монтажные размеры
Wewnętrzna szuflada/ Inner drawer / Внутренний ящик
NL
Standardowa szuflada/ Standard drawer/ Стандартный ящик
krawędź szafki / cabinet edge / край шкафчика
9
9
37
20
9 9
9
LT
NL
NL - 10
37
250
x
96
270
NL - 10 + x
LT min = NL+21
LT min = NL+3
LT - Wewn. głebokość szafki
Internal cabinet depth
Внутренняя глубина шкафчика
NL - Długość nominalna prowadnicy
Nominal length bearings
Номинальная длина
300
350
Wymiary montażowe/ Installation dimensions/ Монтажные размеры
max 16
9
min 37
26.5
450
12
max 13
9
SKW = LW - 42
min 6
400
500
21
LW
550
Rozmiar szuflady i wierceń / Drawer size and boring / Размеры ящикa и сверлений
75º
600
32
37
128
64
224
9
14
64
2-6
min.
7
55
33
11
głębokość 10 mm/ deep 10 mm/ глубина 10 мм
NL -
10
