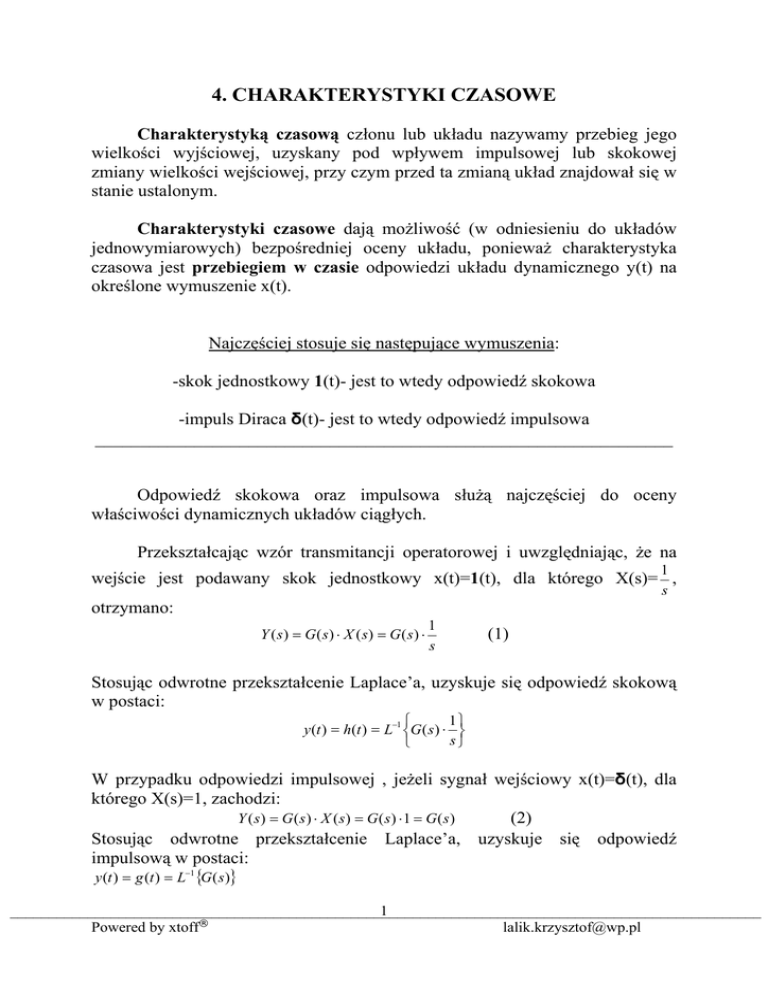

4. CHARAKTERYSTYKI CZASOWE
Charakterystyką czasową członu lub układu nazywamy przebieg jego
wielkości wyjściowej, uzyskany pod wpływem impulsowej lub skokowej
zmiany wielkości wejściowej, przy czym przed ta zmianą układ znajdował się w
stanie ustalonym.
Charakterystyki czasowe dają możliwość (w odniesieniu do układów
jednowymiarowych) bezpośredniej oceny układu, ponieważ charakterystyka
czasowa jest przebiegiem w czasie odpowiedzi układu dynamicznego y(t) na
określone wymuszenie x(t).
Najczęściej stosuje się następujące wymuszenia:
-skok jednostkowy 1(t)- jest to wtedy odpowiedź skokowa
-impuls Diraca δ(t)- jest to wtedy odpowiedź impulsowa
________________________________________________________________
Odpowiedź skokowa oraz impulsowa służą najczęściej do oceny
właściwości dynamicznych układów ciągłych.
Przekształcając wzór transmitancji operatorowej i uwzględniając, że na
1
s
wejście jest podawany skok jednostkowy x(t)=1(t), dla którego X(s)= ,
otrzymano:
Y ( s) = G ( s) ⋅ X ( s) = G ( s) ⋅
1
s
(1)
Stosując odwrotne przekształcenie Laplace’a, uzyskuje się odpowiedź skokową
w postaci:
1

y (t ) = h(t ) = L−1 G ( s ) ⋅ 
s

W przypadku odpowiedzi impulsowej , jeżeli sygnał wejściowy x(t)=δ(t), dla
którego X(s)=1, zachodzi:
Y ( s) = G ( s) ⋅ X ( s) = G ( s) ⋅ 1 = G ( s)
(2)
Stosując odwrotne przekształcenie Laplace’a, uzyskuje się odpowiedź
impulsową w postaci:
y (t ) = g (t ) = L−1 {G ( s )}
_________________________________________________________________________________________________
1
®
Powered by xtoff
[email protected]
Porównując równania (1) i (2) można dojść do zależności:
H(s)= G(s)
1
s
czyli
G(s)=sH(s)
stosując twierdzenie o odwrotnej transmitancji pochodnej otrzymano:
g (t ) =
d
[h(t )]
dt
gdzie
d
jest operatorem różniczkowania
dt
Wynika stąd bardzo ważny wniosek:
Odpowiedź impulsowa jest pochodną odpowiedzi skokowej.
