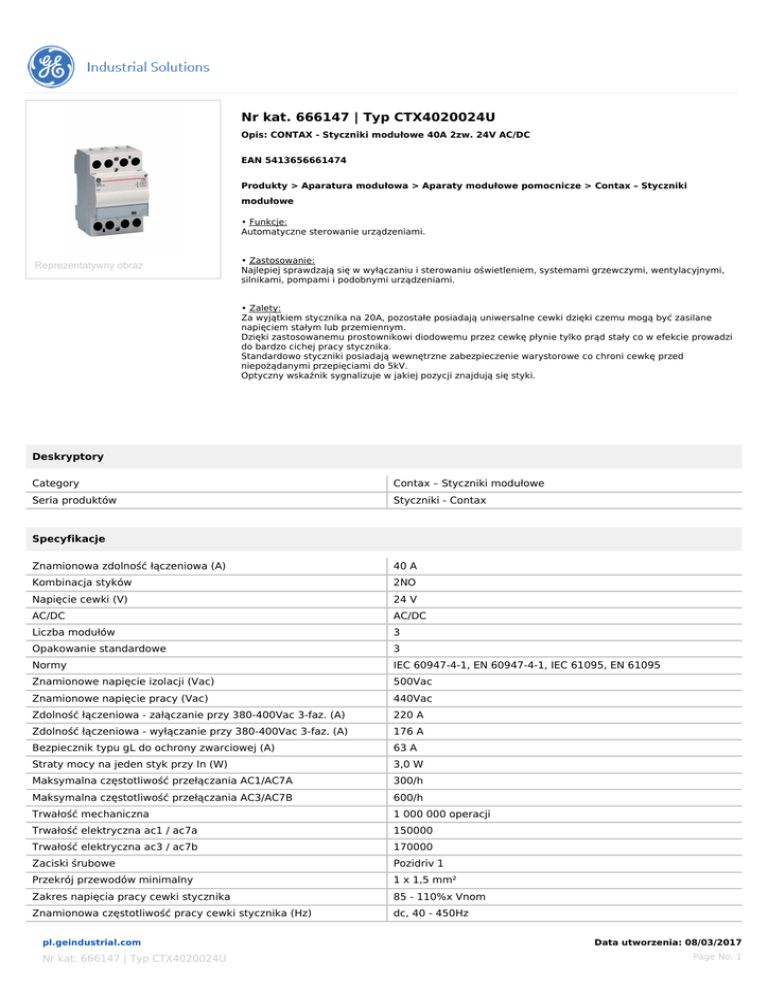

Nr kat. 666147 | Typ CTX4020024U

Nr kat. 666147 | Typ CTX4020024U
Opis: CONTAX - Styczniki modułowe 40A 2zw. 24V AC/DC
EAN 5413656661474
Produkty > Aparatura modułowa > Aparaty modułowe pomocnicze > Contax – Styczniki
modułowe
• Funkcje:
Automatyczne sterowanie urządzeniami.
Reprezentatywny obraz
• Zastosowanie:
Najlepiej sprawdzają się w wyłączaniu i sterowaniu oświetleniem, systemami grzewczymi, wentylacyjnymi,
silnikami, pompami i podobnymi urządzeniami.
• Zalety:
Za wyjątkiem stycznika na 20A, pozostałe posiadają uniwersalne cewki dzięki czemu mogą być zasilane
napięciem stałym lub przemiennym.
Dzięki zastosowanemu prostownikowi diodowemu przez cewkę płynie tylko prąd stały co w efekcie prowadzi
do bardzo cichej pracy stycznika.
Standardowo styczniki posiadają wewnętrzne zabezpieczenie warystorowe co chroni cewkę przed
niepożądanymi przepięciami do 5kV.
Optyczny wskaźnik sygnalizuje w jakiej pozycji znajdują się styki.
Deskryptory
Category
Contax – Styczniki modułowe
Seria produktów
Styczniki - Contax
Specyfikacje
Znamionowa zdolność łączeniowa (A)
40 A
Kombinacja styków
2NO
Napięcie cewki (V)
24 V
AC/DC
AC/DC
Liczba modułów
3
Opakowanie standardowe
3
Normy
IEC 60947-4-1, EN 60947-4-1, IEC 61095, EN 61095
Znamionowe napięcie izolacji (Vac)
500Vac
Znamionowe napięcie pracy (Vac)
440Vac
Zdolność łączeniowa - załączanie przy 380-400Vac 3-faz. (A)
220 A
Zdolność łączeniowa - wyłączanie przy 380-400Vac 3-faz. (A)
176 A
Bezpiecznik typu gL do ochrony zwarciowej (A)
63 A
Straty mocy na jeden styk przy In (W)
3,0 W
Maksymalna częstotliwość przełączania AC1/AC7A
300/h
Maksymalna częstotliwość przełączania AC3/AC7B
600/h
Trwałość mechaniczna
1 000 000 operacji
Trwałość elektryczna ac1 / ac7a
150000
Trwałość elektryczna ac3 / ac7b
170000
Zaciski śrubowe
Pozidriv 1
Przekrój przewodów minimalny
1 x 1,5 mm²
Zakres napięcia pracy cewki stycznika
85 - 110%x Vnom
Znamionowa częstotliwość pracy cewki stycznika (Hz)
dc, 40 - 450Hz
pl.geindustrial.com
Nr kat. 666147 | Typ CTX4020024U
Data utworzenia: 08/03/2017
Page No. 1
Specyfikacje
Zakres temperatury pracy cewki stycznika (°C)
-25°C / +55°C
Magnet contr sys Maximum pull-in coil power loss
5 VA / 5 W
Maksymalny pobór mocy cewki stycznika przy podtrzymaniu
5 VA / 5 W
Opóźnienie przy załączeniu - cewka stycznika (ms)
40 ms
Opóźnienie przy wyłączeniu - cewka stycznika (ms)
40 ms
Śruby mocujące cewki stycznika
Pozidriv 1
Przekrój przewodów maksymalny (mm²)
1 x 25 mm² / 2 x 10 mm²
Minimalny przekrój przewodów - cewka stycznika (mm²)
1 x 1 mm²
Maksymalny przekrój przewodów - cewka stycznika (mm²)
1 x 4 mm² lub 2 x 2,5 mm²
Klasyfikacje
Uznania
CE, VDE
ETIM 5.0
EC001653
ETIM 6.0
EC001653
Wymiary
Ciężar
pl.geindustrial.com
Nr kat. 666147 | Typ CTX4020024U
0.450 kg
Data utworzenia: 08/03/2017
Page No. 2
