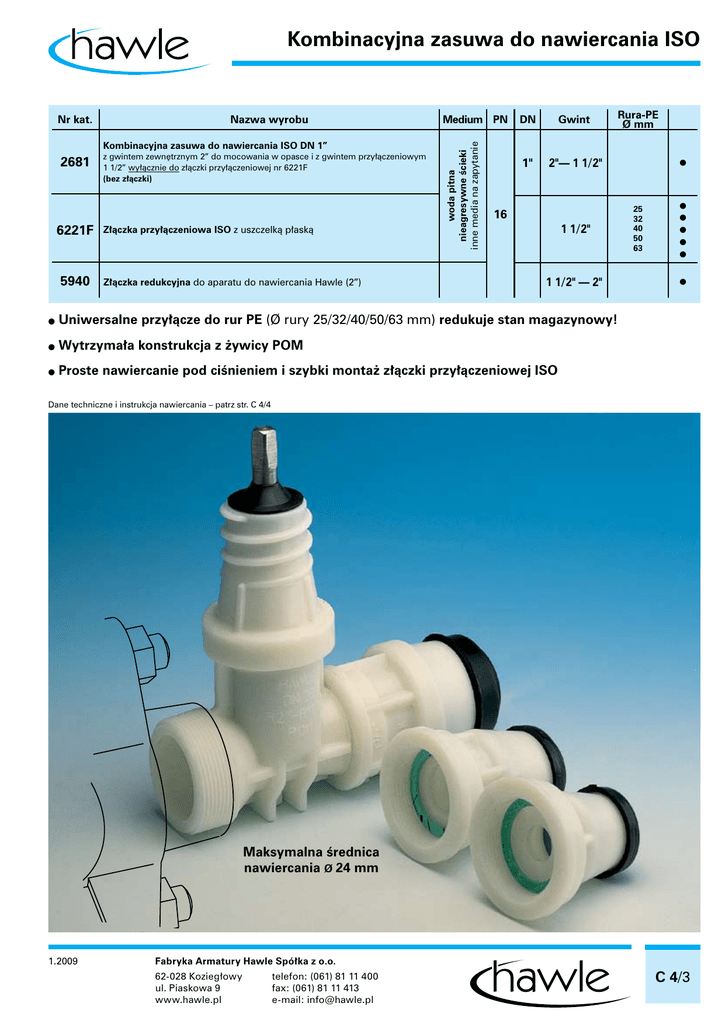

kombinacyjna zasuwa do nawiercania ISO

Kombinacyjna zasuwa do nawiercania ISO
Nazwa wyrobu
Kombinacyjna zasuwa do nawiercania ISO DN 1”
2681
6221F
5940
z gwintem zewn´trznym 2” do mocowania w opasce i z gwintem przy∏àczeniowym 1 1/2” wy∏àcznie do z∏àczki przy∏àczeniowej nr 6221F (bez z∏àczki)
Z∏àczka przy∏àczeniowa ISO z uszczelkà p∏askà
Z∏àczka redukcyjna do aparatu do nawiercania Hawle (2”)
Medium PN
woda pitna
nieagresywne Êcieki
inne media na zapytanie
Nr kat.
DN
Gwint
1"
2"— 1 1/2"
16
Rura-PE
Ø mm
1 1/2"
1 1/2" — 2"
w
Uniwersalne przy∏àcze do rur PE (Ø rury 25/32/40/50/63 mm) redukuje stan magazynowy!
w
Wytrzyma∏a konstrukcja z ˝ywicy POM
w
Proste nawiercanie pod ciÊnieniem i szybki monta˝ z∏àczki przy∏àczeniowej ISO
w
25
32
40
50
63
w
w
w
w
w
w
Dane techniczne i instrukcja nawiercania – patrz str. C 4/4
Maksymalna Êrednica
nawiercania Ø 24 mm
1.2009
Fabryka Armatury Hawle Spó∏ka z o.o.
62-028 Kozieg∏owy
ul. Piaskowa 9
www.hawle.pl
telefon: (061) 81 11 400 fax: (061) 81 11 413
e-mail: [email protected]
C 4/3
Kombinacyjna zasuwa do nawiercania ISO
Odpowiadajàce kó∏ko r´czne:
nr 7800
Odpowiadajàce obudowy:
sztywna: nr 9101
teleskopowa: nr 9601
Odpowiadajàce skrzynki uliczne: sztywna: nr 1650
teleskopowa: nr 1850
Nr 2681
Zasuwa do nawiercania DN 1”
gwint zewn´trzny 2” do mocowania w opasce
i gwint przy∏àczeniowy 1 1/2” wy∏àcznie do z∏àczki
przy∏àczeniowej ISO nr 6221F
System uszczelniania:
Profile gumowe klina przy zamykaniu osadzajà si´
w korpusie „bez tarcia”. Nie zachodzi Êcieranie,
przez co element uszczelniajàcy nie zu˝ywa si´.
Materia∏y:
Korpus:
˝ywica POM
wytrzyma∏oÊç na rozciàganie 7000 N/cm2
Klin:
CuZn39Pb3 (Ms 58)
pow∏oka na klinie – elastomer
(dopuszczony do kontaktu z wodà pitnà)
Wrzeciono: stal nierdzewna 1.4021
Nr 6221F
Z∏àczka przy∏àczeniowa ISO
z ˝ywicy POM
gwint wewn´trzny 1 1/2”
z∏àczka zaciskowa do rur PE do PN
16, Ø rury 25/32/40/50/63 mm
Dzi´ki uszczelce p∏askiej nie wymaga
dodatkowego uszczelniania!
Nr 5940
Z∏àczka redukcyjna
z Rg7
gwint wewn´trzny 1 1/2”
gwint zewn´trzny 2”
do aparatów do nawiercania Hawle
nr 5800 lub nr 5805
I N S T R U KC J A N A W I E R C A N I A I M O N TA ˚ U:
1.Monta˝ w opasce do
nawiercania:
Zasuw´ wkr´ciç w opask´ od
strony gwintu zewn´trznego 2”
C 4/4
2.Nawiercanie:
Dokonaç nawiercenia
przez otwartà zasuw´ przy
wykorzystaniu z∏àczki redukcyjnej
3.Zamykanie:
Po nawierceniu wycofaç wiert∏o
i zamknàç zasuw´
W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian, wynikajàcych z post´pu technicznego.
4.Monta˝ rury:
Wkr´ciç wybranà z∏àczk´ ISO
i wcisnàç rur´ PE do oporu
zgodnie z wytycznymi monta˝u – patrz str. H 1/2
1.2009
