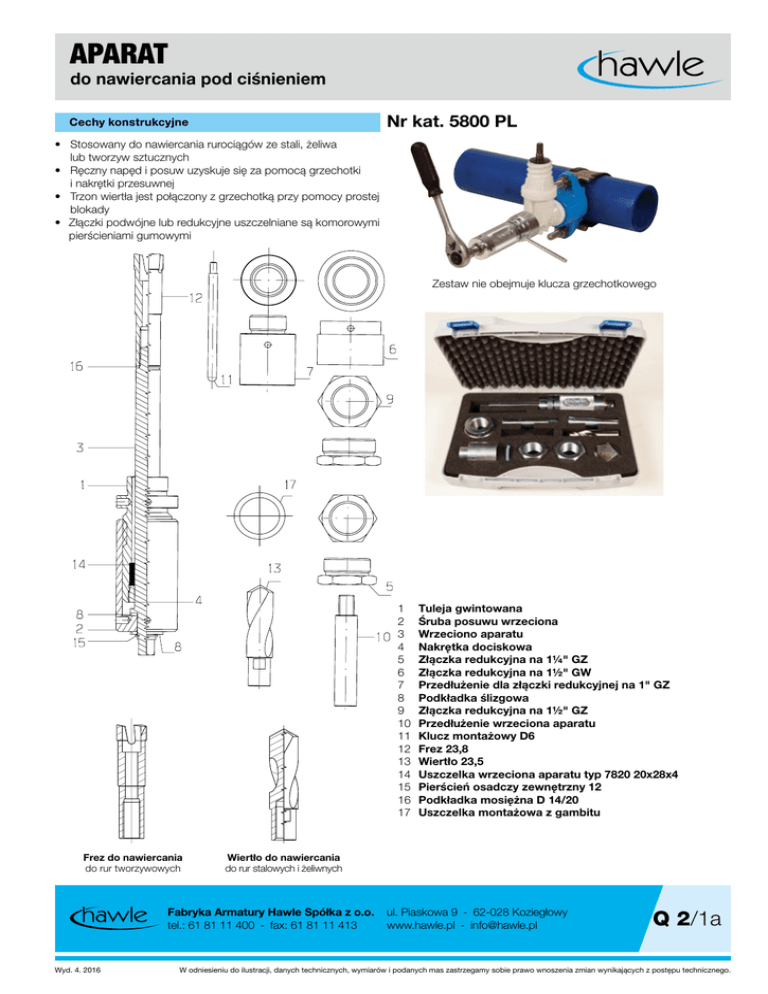

Karta katalogowa

APARAT
do nawiercania pod ciśnieniem
Nr kat. 5800 PL
Cechy konstrukcyjne
• Stosowany do nawiercania rurociągów ze stali, żeliwa
lub tworzyw sztucznych
• Ręczny napęd i posuw uzyskuje się za pomocą grzechotki
i nakrętki przesuwnej
• Trzon wiertła jest połączony z grzechotką przy pomocy prostej blokady
• Złączki podwójne lub redukcyjne uszczelniane są komorowymi pierścieniami gumowymi
Zestaw nie obejmuje klucza grzechotkowego
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
Frez do nawiercania
do rur tworzywowych
Wiertło do nawiercania
do rur stalowych i żeliwnych
Fabryka Armatury Hawle Spółka z o.o.
tel.: 61 81 11 400 - fax: 61 81 11 413
Wyd. 4. 2016
Tuleja gwintowana
Śruba posuwu wrzeciona
Wrzeciono aparatu
Nakrętka dociskowa
Złączka redukcyjna na 1¼" GZ
Złączka redukcyjna na 1½" GW
Przedłużenie dla złączki redukcyjnej na 1" GZ
Podkładka ślizgowa
Złączka redukcyjna na 1½" GZ
Przedłużenie wrzeciona aparatu
Klucz montażowy D6
Frez 23,8
Wiertło 23,5
Uszczelka wrzeciona aparatu typ 7820 20x28x4
Pierścień osadczy zewnętrzny 12
Podkładka mosiężna D 14/20
Uszczelka montażowa z gambitu
ul. Piaskowa 9 - 62-028 Koziegłowy
www.hawle.pl - [email protected]
Q 2/1a
W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego.
1. Tu
2. Tu
3. Wa
4. Na
5. Na
6. Na
7. Na
8.Pod
9. Na
10.Pr
11. P
12. F
13. W
14. U
15. P
16. P
