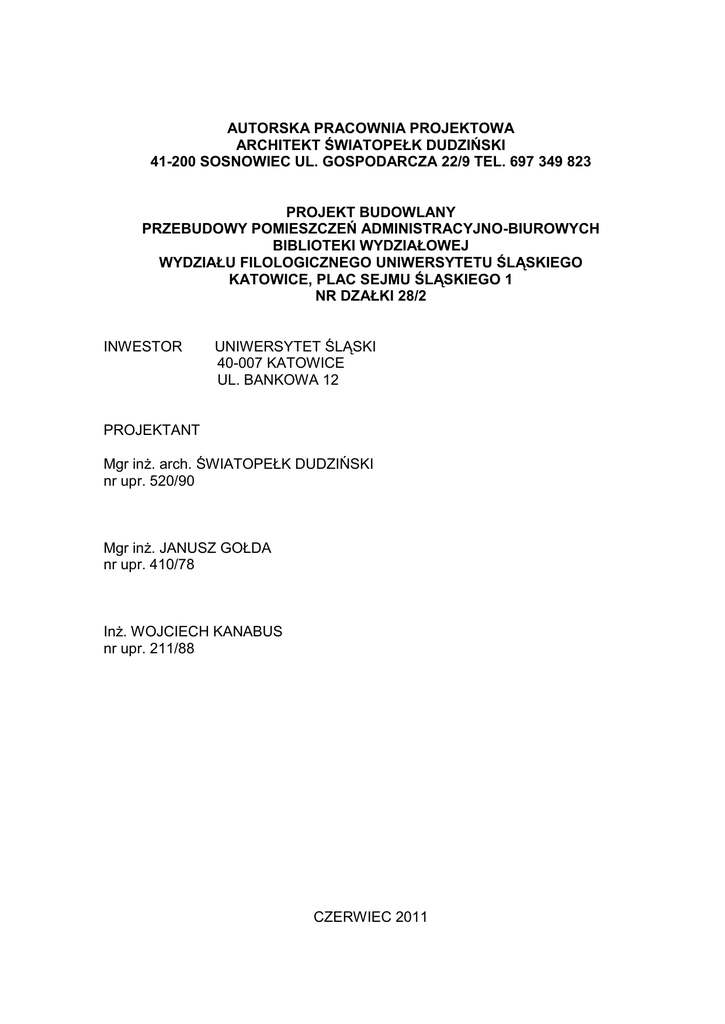

AUTORSKA PRACOWNIA PROJEKTOWA
ARCHITEKT ŚWIATOPEŁK DUDZIŃSKI
41-200 SOSNOWIEC UL. GOSPODARCZA 22/9 TEL. 697 349 823
PROJEKT BUDOWLANY
PRZEBUDOWY POMIESZCZEŃ ADMINISTRACYJNO-BIUROWYCH
BIBLIOTEKI WYDZIAŁOWEJ
WYDZIAŁU FILOLOGICZNEGO UNIWERSYTETU ŚLĄSKIEGO
KATOWICE, PLAC SEJMU ŚLĄSKIEGO 1
NR DZAŁKI 28/2
INWESTOR
UNIWERSYTET ŚLĄSKI
40-007 KATOWICE
UL. BANKOWA 12
PROJEKTANT
Mgr inż. arch. ŚWIATOPEŁK DUDZIŃSKI
nr upr. 520/90
Mgr inż. JANUSZ GOŁDA
nr upr. 410/78
Inż. WOJCIECH KANABUS
nr upr. 211/88
CZERWIEC 2011
SPIS TREŚCI
1. Strona tytułowa…………………………………………………………………..…….1
2. Spis treści……………………………………………………………………………….2
3. Oświadczenie projektantów o sporządzeniu projektu zgodnie z obowiązującymi
przepisami i zasadami wiedzy technicznej………………………………...…………..3
4. Uprawnienia zawodowe projektantów i zaświadczenia o wpisie na listę członków właściwych izb zawodowych………………………………………………………4
5. Opis do projektu budowlanego……………...………………………………………10
6. Orzeczenie techniczne……………..………………………………………………..16
7. Informacje dotyczące Bezpieczeństwa i Ochrony Zdrowia…..…………….……30
8. Rysunki…………………………………………………………….…………....…….32
.
Rys. nr 01A – Sytuacja 1:500
Rys. nr 02A – Rzut – inwentaryzacja 1:50
Rys. nr 03A – Przekrój A-A, B-B i C-C – inwentaryzacja 1:50
Rys. nr 04A – Przekrój D-D, E-E, F-F i G-G – inwentaryzacja 1:50
Rys. nr 05A – Rzut – projekt 1:50
Rys. nr 06A – Przekrój A-A, B-B i C-C – projekt 1:50
Rys. nr 07A – Przekrój D-D, E-E, F-F i G-G – projekt 1:50
Rys. nr
Rys. nr
Rys. nr
Rys. nr
01E – Schemat zasadniczy
02E – Plan instalacji oświetleniowej
03E – Plan instalacji gniazd ogólnego użytku
04E – Plan instalacji gniazd dedykowanych
OŚWIADCZENIE
Zgodnie z dn. 20 ust 4 Ustawy z dnia 7 lipca 1994 r.
Prawo Budowlane / Dz. U. Nr 207 z 2003 r. Poz. 2016 z późn. zm.
Niniejszym oświadczam, że projekt budowlany
PROJEKT BUDOWLANY
PRZEBUDOWY POMIESZCZEŃ ADMINISTRACYJNO-BIUROWYCH
BIBLIOTEKI WYDZIAŁOWEJ
WYDZIAŁU FILOLOGICZNEGO UNIWERSYTETU ŚLĄSKIEGO
KATOWICE, PLAC SEJMU ŚLĄSKIEGO 1
NR DZAŁKI 28/2
INWESTOR
UNIWERSYTET ŚLĄSKI
40-007 KATOWICE
UL. BANKOWA 12
został wykonany zgodnie z obowiązującymi przepisami
oraz zasadami wiedzy budowlanej.
Mgr inż. arch. ŚWIATOPEŁK DUDZIŃSKI
nr upr. 520/90
Mgr inż. JANUSZ GOŁDA
nr upr. 410/78
Inż. WOJCIECH KANABUS
nr upr. 636/92
PROJEKT BUDOWLANY
PRZEBUDOWY POMIESZCZEŃ ADMINISTRACYJNO-BIUROWYCH
BIBLIOTEKI WYDZIAŁOWEJ
WYDZIAŁU FILOLOGICZNEGO UNIWERSYTETU ŚLĄSKIEGO
KATOWICE, PLAC SEJMU ŚLĄSKIEGO 1
NR DZAŁKI 28/2
INWESTOR
UNIWERSYTET ŚLĄSKI
40-007 KATOWICE
UL. BANKOWA 12
1. PODSTAWA OPRACOWANIA
Zlecenie Inwestora
Wytyczne programowe opracowane przez Inwestora
Mapa zasadnicza do celów projektowych, skala 1:500
Inwentaryzacja budowlana wykonana przez projektanta
Polskie normy i obowiązujące przepisy
2. OPIS BUDYNKU – STAN ISTNIEJĄCY
Budynek Wydziału Filologicznego znajduje się w Katowicach na działce nr
28/2. Obiekt przylega do granicy północnej, wschodniej i południowej działki.
Granicę zachodnią stanowi ogrodzenie z muru. Główny dojazd i wejście do
obiektu od strony Placu Sejmu Śląskiego. W zachodniej części działki znajduje
się podwórko gospodarcze dostępne od ulicy Sienkiewicza.
Budynek o typowym układzie korytarzowym, składa się z czterech oddylatowanych od siebie segmentów, został wybudowany w konstrukcji mieszanej żelbetowo-murowej z częściowym zastosowaniem szkieletu żelbetowego. Stropodach
wentylowany . Płyty dachowe żelbetowych ze spadkiem w stronę podwórza . Pokrycie połaci dachowej 2 x papa na lepiku.
3. OPIS POM. ADMINISTRACYJNO-BIUROWYCH – STAN ISTNIEJĄCY
Pomieszczenia nr 1 i 2 pełnią funkcję administracyjno-biurową biblioteki wydziałowej. Zlokalizowane są na parterze w południowej części obiektu. Wejścia do
pomieszczeń z komunikacji ogólnej.
Stolarka okienna – okna zespolone z PCV w kolorze białym.
Stolarka drzwiowa
- pom. adm.-biurowe nr 1 – drzwi (2 sztuki) drewniane gładkie, malowane w
kolorze białym, obite od wewnątrz materiałem dźwiękochłonnym. Ościeżnice
drewniane, malowane w kolorze białym
- pom. adm.-biurowe nr 2 – drzwi drewniane dwuskrzydłowe przeszklone, malowane od wewnątrz lakierem bezbarwnym i na zewnątrz w kolorze białym.
Ościeżnica drewniana, malowana jak skrzydła drzwiowe
- sanitariaty – drzwi drewniane gładkie, malowane w kolorze białym. Ościeżnica drewniana, malowana w kolorze białym
Tynki cementowo-wapienne.
Ściany i sufity malowane farbami emulsyjnymi w kolorze białym.
Obudowa ścian, instalacji wentylacyjnej, karniszy oraz odbojnice z płyt wiórowych laminowanych gr. 18 mm na ruszcie drewnianym.
Posadzki
- pom. adm.-biurowe nr 1 – parkiet
- pom. adm.-biurowe nr 2 – parkiet
- komunikacja ogólna – wykładzina PCV
- sanitariaty – płytki ceramiczne
Rozmieszczenie pomieszczeń, funkcję, powierzchnię oraz rodzaj posadzki pokazano na rys. nr 02A.
4. PRZEZNACZENIE I PROGRAM UŻYTKOWY
Przedmiot inwestycji obejmuje:
- podział ściankami działowymi pomieszczenia administracyjno-biurowego
nr 1 na dwa z wykorzystaniem istniejących dodatkowych drzwi
- podział ściankami działowymi pomieszczenia administracyjno-biurowego
nr 2 na trzy z korytarzem wewnętrznym
- wydzielenie z komunikacji ogólnej ścianką działową pomieszczenia gospodarczego
Program użytkowy przewiduje następujące pomieszczenia
-
pom. adm.-biurowe
pom. adm.-biurowe
korytarz wewnętrzny
pom. adm.-biurowe
pom. adm.-biurowe
pom. adm.-biurowe
pom. gospodarcze
nr 1 – 36,50 m²
nr 2 – 20,10 m²
nr 3 – 7,60 m²
nr 4 – 13,20 m²
nr 5 – 13,50 m²
nr 6 – 22,50 m²
nr 7 – 4,70 m²
Rozmieszczenie pomieszczeń, funkcję, powierzchnię oraz rodzaj posadzki pokazano na rys. nr 05A.
5. PRACE BUDOWLANE
- zdemontować oprawy oświetleniowe
- zdemontować instalację elektryczną i komputerową
- zdemontować obudowy ścian (boazerie), instalacji wentylacyjnej oraz odbojnice z płyt wiórowych laminowanych gr. 18 mm
- zdemontować ruszt drewniany pod płyty wiórowe laminowane
- zdemontować obudowy karniszy z płyt wiórowych laminowanych gr. 18 mm
- usunąć luźny tynk na ścianach i sufitach w pomieszczeniach adm.-biurowych
i korytarzu
- zerwać wierzchnią warstwę posadzki z wykładziny PCV w korytarzu
- usunąć uszkodzone fragmenty posadzki cementowej
- zdemontować ościeżnice drewniane i drzwi drewniane gładki w WC
- zdemontować półkę z płyty stalowej w WC
- wykonać otwory pod instalację wod-kan dla umywalki
- wykonać dwa nadproża nad projektowanymi otworami drzwiowymi. Nadproże
wykonać z 4 sztuki I HEA 120/1240. Profile łączyć parami na śruby M16 w
rozstawie co 50 cm i zamontować na poduszkach z betonu kl. B20.
- rozebrać ściany pod projektowane otwory drzwiowe (2 sztuki). Wymiary otworu 100x205 cm
- zabudować otwór drzwiowy w WC ścianką grubości 10 cm z płyt GK na ruszcie stalowym z pokryciem dwustronnym jednowarstwowym. Wypełnienie z
wełny mineralnej
- zabudować otwór w korytarzu ścianką grubości 10 cm z płyt GK na ruszcie
stalowym z pokryciem dwustronnym jednowarstwowym. Wypełnianie z wełny
mineralnej
- uzupełnić i wyrównać posadzkę zaprawą cementową w projektowanym pomieszczeniu gospodarczym i w miejscach wykonania nowych otworów
drzwiowych
- uzupełnić i wyrównać tynki na ścianach i sufitach zaprawą cementowowapienną
- wykonać systemowe ścianki działowe z płyt GK grubości 10 cm na ruszcie
stalowym z pokryciem dwustronnym jednowarstwowym. Wypełnienie ścianek
z wełny mineralnej
- wykonać systemową obudowę instalacji wentylacyjnej z płyt GK na ruszcie
stalowym z pokryciem jednostronnym instalacji wentylacyjnej. Wypełnienie
ścianek z wełny mineralnej
- zamontować ościeżnice drewniane i drzwi drewniane gładkie 90x200 cm w
systemowych ściankach działowych (3 sztuki)
- zamontować ościeżnice drewniane i drzwi drewniane gładkie 90x200 cm w
ścianach murowanych (2 sztuki)
- położyć posadzkę i cokoliki wysokości 10 cm z płytek ceramicznych gresowych 30x30 cm w pom. gospodarczym. Kolor szary, RAL 9006.
- pomalować dwukrotnie farbami emulsyjnymi ściany i sufity remontowanych
pomieszczeń i pom. gospodarczego. Kolor biały, RAL 9010
- pomalować farbami emulsyjnymi ścianę korytarza i ściany w WC. Kolor biały,
RAL 9010
- wyremontować stare ościeżnice i drzwi 90x 206 cm (2 sztuki). Zerwać materiał dźwiękochłonny z drzwi, opalić lub zeszlifować stary lakier, zaszpachlować nierówności i pomalować lakierem w kolorze białym, RAL 9010
- wyremontować stare ościeżnice i drzwi dwuskrzydłowe 140x 209 cm (1 sztuka). Opalić lub zeszlifować stary lakier, zaszpachlować nierówności i pomalować lakierem w kolorze białym, RAL 9010
- zamontować kratki wentylacyjne 25x25 cm w obudowie z płyt GK instalacji
wentylacyjnej ( 3 sztuki)
- zamontować umywalkę w nowo powstałym pom. gospodarczym. Armatura
odcinająca to zawory kulowe, baterie umywalkowe stojące mieszakowe. Kanalizację wykonać z rur PCV łączonych na uszczelkę gumową przez wciskanie. Instalację wodną wykonać z rur polipropylenowych łączonych przez
zgrzewanie. Instalacje wykonać z rur na ciśnienie 20 atm.
- materiały z rozbiórki składować w miejscu wyznaczonym przez inspektora
nadzoru a po zakończeniu robót wywieść na składowisko odpadów i przedstawić Inwestorowi dokument potwierdzający utylizację
6. INSTALACJE
1. INSTALACJA CO
Instalację należy zachować . Zabezpieczyć przed uszkodzeniem i zniszczeniem w czasie wykonywania remontu.
2. INSTALACJA ELEKTRYCZNA
2.1 Podstawa opracowania
Podstawa opracowania P.T. branży elektrycznej p.n. „ Remont pomieszczeń
administracyjno-biurowych Biblioteki Wydziałowej Wydziału Filologicznego
Uniwersytetu Śląskiego w Katowicach przy Pl. Sejmu Śl.1 są:
- zlecenie Inwestora – Uniwersytet Śląski w Katowicach ul. Bankowa 12
- projekt techniczny branży architektonicznej
- inwentaryzacja istniejącej instalacji elektrycznej
- uzgodnienia z użytkownikiem pomieszczeń
- obowiązujące zasady wiedzy technicznej w zakresie projektowania instalacji
elektroenergetycznych w obiektach użyteczności publicznej
2.2 Zakres opracowania
Opracowanie projektowe w branży elektrycznej swoim zakresem obejmuje:
- instalacje oświetleniową w pomieszczeniach będących przedmiotem opracowania
- instalacje gniazd wtyczkowych ogólnego użytku
- instalację gniazd wtyczkowych –dedykowaną dla potrzeb instalacji komputerowej
2.3 Zasilanie
Przedmiotowe pomieszczenia administracyjno-biurowe Biblioteki wydziałowej
zasilane są z tablicy piętrowej TP 1/1 zlokalizowanej w korytarzy budynku Tablica wyposażona zostanie w niezbędna aparaturę łączeniową i zabezpieczającą .Z uwagi że instalacje elektryczne zasilane z tablicy TP1/1 są sukcesywnie remontowane – przygotowano wcześniej zasilania dla pomieszczeń będących przedmiotem opracowania. Linie zasilające 2 obwody gniazd wtyczkowych ogólnego użytku, oraz linie zasilające obwody gniazd wtyczkowych dedykowanych ułożono wcześniej zakończając je puszkami nad drzwiami wejściowymi do pomieszczeń objętych niniejszym opracowaniem.
Szczegóły wyposażenia tablicy TP1/1 przedstawiono na schemacie zasadniczym –rys nr 01E
2.4 Instalacja oświetleniowa
Instalacje oświetlenia podstawowego zaprojektowano jako p/t prowadzona
przewodami YDyp 3x1,5 po trasach przedstawionych na rys nr 02 E. Na tym
samym rysunku przedstawiono także rozmieszczenie opraw oświetleniowych.
System oświetlenia podstawowego zaprojektowano w oparciu o oprawy TCS
2x 36W IC0 – prod. PHILIPS POLAND, a ich ilość i rozmieszczenie poprzedzono obliczeniami zapewniając spełnienie wymagań normowych w zakresie
średniego natężenia oświetlenia w pomieszczeniach biurowych.
2.5 Instalacja gniazd wtyczkowych ogólnego użytku
Przebudowa pomieszczeń oraz ich nowi użytkownicy sprawili że pomieszczenia administracyjno-biurowe zostaną wyposażone w 3 obwody gniazd wtyczkowych ogólnego użytku. Wobec faktu że wcześniejsze działania remontowe
zapewniały zasilanie dwóch obwodów gniazd wtyczkowych ogólnego użytku –
koniecznym jest wykonanie trzeciego obwodu zasilającego gniazda. Instalację
gniazd ogólnego użytku zaprojektowano jako n/t – prowadzoną przewodami
YDy 3x2,5 w listwach instalacyjnych dwudzielnych 60x40 prod. LEGRANDE,a.
Trasy układania listew instalacyjnych pokazano na rys. nr 03 E.
Obwody gniazd wtyczkowych ogólnego użytku należy zabezpieczyć w tablicy
TP 1/1 za pośrednictwem łączników nadmiarowo-prądowych typu S 301B-16A
2.6 Instalacja gniazd wtyczkowych dedykowanych
Dla potrzeb zasilania urządzeń odbiorczych współpracujących z siecią logiczną zaprojektowano 2 dwa obwody gniazd wtyczkowych dedykowanych .
Trasy układania listew instalacyjnych oraz rozmieszczenie gniazd w poszczególnych pomieszczeniach przedstawiono na rys nr 04 E.
Instalacje zaprojektowano jako n/t prowadzona przewodami YDy 3x2,5 w listwach instalacyjnych dwudzielnych 60 x 40 prod. Legrande,a
W tablicy TP 1/1 należy zabudować zabezpieczenia w postaci łączników nadmiarowo-prądowych typu S 301 B -16 A.
2.7 Ochrona przeciwporażeniowa
Jako dodatkowy środek ochrony przed skutkami porażeń prądem elektrycznym zastosowano dostatecznie szybkie wyłączenia napięcia zrealizowane poprzez zabudowanie w tablicy TP 1/1 wyłączników ochronnych różnicowoprądowych.
Ochroną objęte zostały wszystkie czynne elementy obwodów elektrycznych
które w warunkach pracy awaryjnej mogą znaleźć się pod wpływem niebezpiecznego dla użytkownika napięcia dotykowego.
Obliczeniowa impedancja pętli zwarcia dla obwodów gniazd wtyczkowych dedykowanych, oraz obwodu oświetleniowego- zapewniają dostatecznie szybkie
wyłączenia napięcia zasilającego.
2.8 Uwagi końcowe
Wykonanie instalacji elektrycznej należy zlecić do wykonania Firmie elektroinstalacyjnej posiadającej wymagane uprawnienia w tym zakresie.
Wykonawca prac elektroinstalacyjnych zobowiązany jest do przestrzegania
obowiązujących w chwili realizacji robot przepisów w zakresie ochrony
p.pożarowej o BHP.
Przed oddaniem instalacji do użytkowania należy wykonać wymagane przepisami próby i badania instalacji –a stosowne protokoły pomiarowe należy
przedłożyć przedstawicielom Użytkownika w formie dokumentacji powykonawczej .
Do realizacji zlecenia należy używać materiałów posiadających wymagane
atesty i świadectwa dopuszczeniowe do stosowania w obiektach użyteczności
publicznej. Zaświadczenia o dopuszczeniu do użytkowania materiałów należy
przedłożyć użytkownikowi w trakcie odbioru technicznego jako element dokumentacji odbiorowej.
4. Wentylacja grawitacyjna
7. UWAGI KOŃCOWE
Prace prowadzić zgodnie ze sztuką budowlaną z materiałów posiadające odpowiednie atesty i aprobaty techniczne, zgodnie z polskimi normami z zachowaniem w całości rozwiązań systemowych.
Oświadczenie
Określone w dokumentacji projektowej typy materiałów podano dla wyznaczenia standardu technicznego. Wykonawcy przysługuje prawo ich
zastąpienia przez materiały o co najmniej równoważnych parametrach
technicznych pod warunkiem osiągnięcia założonych w dokumentacji
projektowej standardów technicznych. Wykonawca proponujący urządzenia i materiały zamienne odpowiedzialny jest za sprawdzenie możliwości ich zastosowania w realizacji przedmiotu zamówienia pod każdym
względem (w tym min.: wymiarów, ciężaru, sposobu transportu i montażu). Materiały budowlane do wykonania przedmiotu zamówienia muszą
spełniać wymogi art. 10 ustawy Prawo Budowlane.
