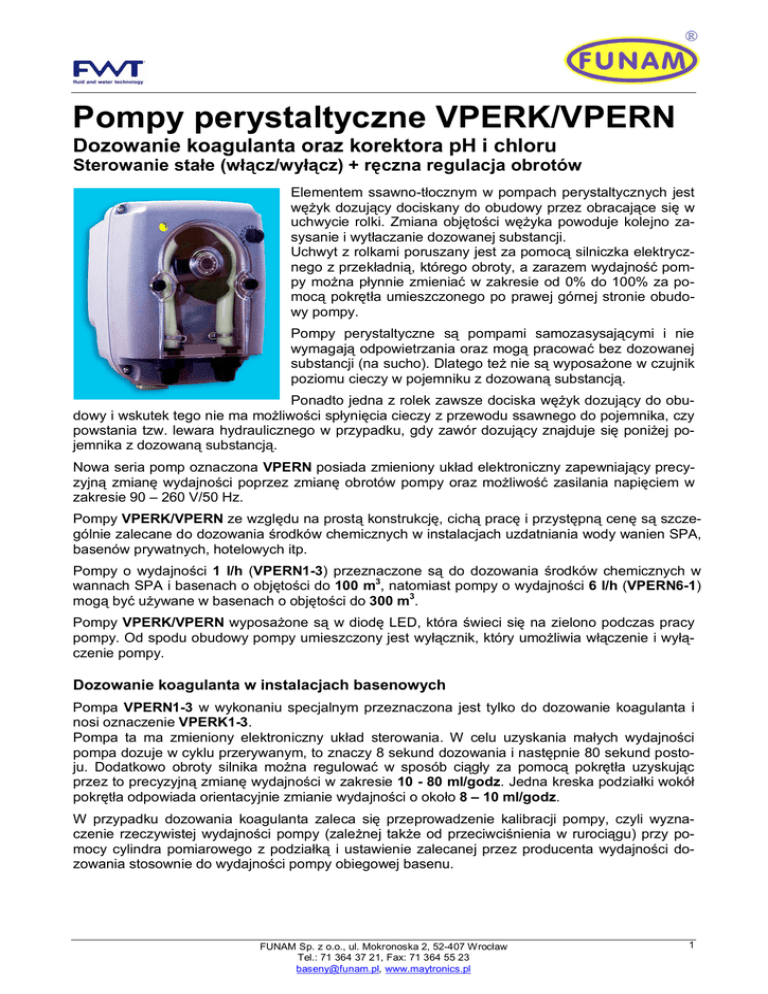

Pompy perystaltyczne VPERK/VPERN

Pompy perystaltyczne VPERK/VPERN
Dozowanie koagulanta oraz korektora pH i chloru
Sterowanie stałe (włącz/wyłącz) + ręczna regulacja obrotów
Elementem ssawno-tłocznym w pompach perystaltycznych jest
wężyk dozujący dociskany do obudowy przez obracające się w
uchwycie rolki. Zmiana objętości wężyka powoduje kolejno zasysanie i wytłaczanie dozowanej substancji.
Uchwyt z rolkami poruszany jest za pomocą silniczka elektrycznego z przekładnią, którego obroty, a zarazem wydajność pompy można płynnie zmieniać w zakresie od 0% do 100% za pomocą pokrętła umieszczonego po prawej górnej stronie obudowy pompy.
Pompy perystaltyczne są pompami samozasysającymi i nie
wymagają odpowietrzania oraz mogą pracować bez dozowanej
substancji (na sucho). Dlatego też nie są wyposażone w czujnik
poziomu cieczy w pojemniku z dozowaną substancją.
Ponadto jedna z rolek zawsze dociska wężyk dozujący do obudowy i wskutek tego nie ma możliwości spłynięcia cieczy z przewodu ssawnego do pojemnika, czy
powstania tzw. lewara hydraulicznego w przypadku, gdy zawór dozujący znajduje się poniżej pojemnika z dozowaną substancją.
Nowa seria pomp oznaczona VPERN posiada zmieniony układ elektroniczny zapewniający precyzyjną zmianę wydajności poprzez zmianę obrotów pompy oraz możliwość zasilania napięciem w
zakresie 90 – 260 V/50 Hz.
Pompy VPERK/VPERN ze względu na prostą konstrukcję, cichą pracę i przystępną cenę są szczególnie zalecane do dozowania środków chemicznych w instalacjach uzdatniania wody wanien SPA,
basenów prywatnych, hotelowych itp.
Pompy o wydajności 1 l/h (VPERN1-3) przeznaczone są do dozowania środków chemicznych w
wannach SPA i basenach o objętości do 100 m3, natomiast pompy o wydajności 6 l/h (VPERN6-1)
mogą być używane w basenach o objętości do 300 m3.
Pompy VPERK/VPERN wyposażone są w diodę LED, która świeci się na zielono podczas pracy
pompy. Od spodu obudowy pompy umieszczony jest wyłącznik, który umożliwia włączenie i wyłączenie pompy.
Dozowanie koagulanta w instalacjach basenowych
Pompa VPERN1-3 w wykonaniu specjalnym przeznaczona jest tylko do dozowanie koagulanta i
nosi oznaczenie VPERK1-3.
Pompa ta ma zmieniony elektroniczny układ sterowania. W celu uzyskania małych wydajności
pompa dozuje w cyklu przerywanym, to znaczy 8 sekund dozowania i następnie 80 sekund postoju. Dodatkowo obroty silnika można regulować w sposób ciągły za pomocą pokrętła uzyskując
przez to precyzyjną zmianę wydajności w zakresie 10 - 80 ml/godz. Jedna kreska podziałki wokół
pokrętła odpowiada orientacyjnie zmianie wydajności o około 8 – 10 ml/godz.
W przypadku dozowania koagulanta zaleca się przeprowadzenie kalibracji pompy, czyli wyznaczenie rzeczywistej wydajności pompy (zależnej także od przeciwciśnienia w rurociągu) przy pomocy cylindra pomiarowego z podziałką i ustawienie zalecanej przez producenta wydajności dozowania stosownie do wydajności pompy obiegowej basenu.
FUNAM Sp. z o.o., ul. Mokronoska 2, 52-407 Wrocław
Tel.: 71 364 37 21, Fax: 71 364 55 23
[email protected], www.maytronics.pl
1
Cechy pomp VPERK/VPERN







Prosta konstrukcja i cicha praca pompy.
Wymiana wężyka dozującego możliwa do wykonania przez każdego użytkownika.
Możliwość regulacji wydajności w zakresie 0 – 100%.
Brak konieczności odpowietrzania pompy.
Możliwość wyboru materiału wężyka dozującego – santopren lub silikon.
Ekonomiczna praca dzięki niskiemu poborowi mocy rzędu 5 W.
Zgodna z normami europejskimi CE.
Dane techniczne pomp
Typ
VPERN1-3
VPERN4-3
VPERN6-1
VPERN12-1,5
VPERK1-3
Koagulant
Wydajność
l/godz
1
4
6
12
10 – 80
ml/godz
Maks.
ciśnienie
bar
3
3
1
1,5
Wydajność
na 1 obrót
ml
0,66
1,90
2,00
1,85
Wężyk
dozujący
mm
3,2 x 9,6
4,8 x 9,6
6,0 x 9,0
6,0 x 9,0
Obroty
maksymalne
1/min
25
35
50
108
3
-----
3,2 x 9,6
25
Moc
W
Masa
kg
4
5
4
5
0,7
0,7
0,7
4
0,7
Pompy w jasnoniebieskich wierszach są szczególnie zalecane w instalacjach basenowych.
Zasilanie:
Klasa ochrony:
Temperatura otoczenia:
Maks. wysokość zasysania:
Przewody dozujące:
90 - 260 V/50 Hz
IP 65
00 – 500 C przy wilgotności względnej 0% – 90%
1,5 m
ssawny PVC 4 x 6 mm, tłoczny PE 4 x 6 mm
Materiały konstrukcyjne
Wężyk dozujący:
Obudowa pompy:
Zawór dozujący:
Zawór stopowy z filtrem:
Przewód ssawny 4x6 mm:
Przewód tłoczny 4x6 mm:
santopren, na życzenie silikon
polipropylen (PP)
polipropylen (PP), zawór zwrotny – Viton (FPM)
polipropylen (PP)
przeźroczysty nieutwardzony polichlorek winylu (PVC)
matowo-biały polietylen (PE)
Wersje pomp





Kod PBV2118874FT – pompa VPERN1-3 o wydajności 1 l/godz przy 3 barach.
Kod PBV2103474FT – pompa VPERN4-3 o wydajności 4 l/godz przy 3 barach.
Kod PBV2118974FT – pompa VPERN6-1 o wydajności 6 l/godz przy 1 barze.
Kod PBV2104274FT – pompa VPERN12-1,5 o wydajności 12 l/godz przy 1,5 bara.
Kod VPERK1-3
– pompa VPERK1-3 o wydajności 10 – 80 ml/godz przy 3 barach.
Opakowanie
Każda wersja pompy dostarczana jest w kartonie zawierającym:
 pompę,
 zawór stopowy z filtrem,
 zawór dozujący,
 przewód ssawny PVC 4 x 6 mm – 2 m,
 przewód tłoczny PE 4 x 6 mm – 2 m,
 instrukcję obsługi.
FUNAM Sp. z o.o., ul. Mokronoska 2, 52-407 Wrocław
Tel.: 71 364 37 21, Fax: 71 364 55 23
[email protected], www.maytronics.pl
2
Wymiary pomp
