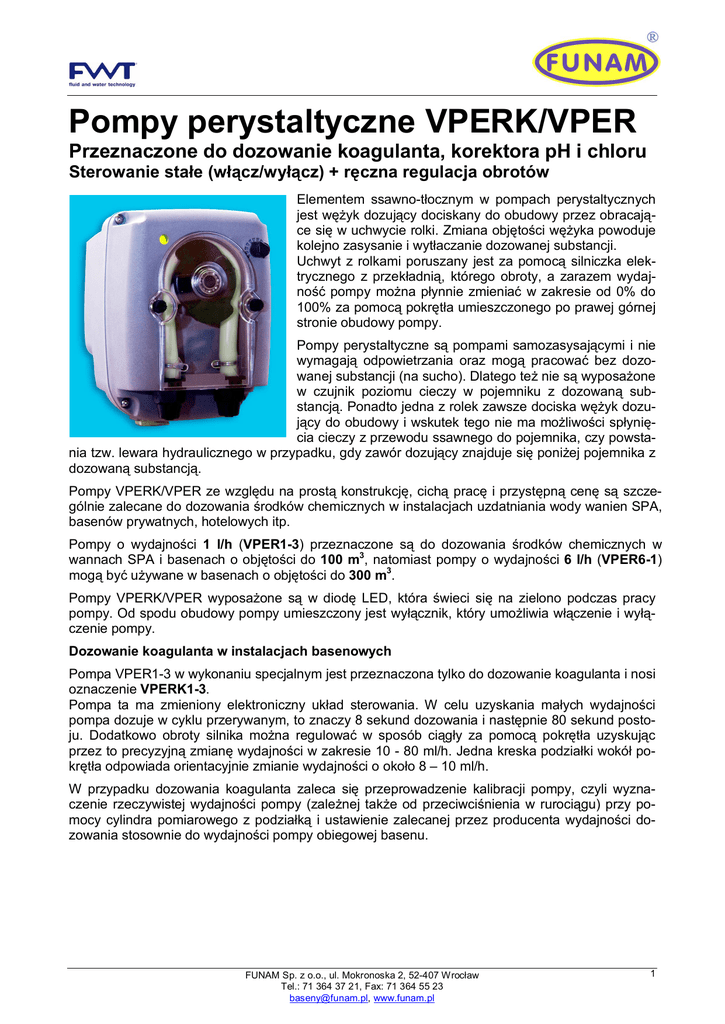

Pompy perystaltyczne VPERK/VPER

Pompy perystaltyczne VPERK/VPER
Przeznaczone do dozowanie koagulanta, korektora pH i chloru
Sterowanie stałe (włącz/wyłącz) + ręczna regulacja obrotów
Elementem ssawno-tłocznym w pompach perystaltycznych
jest wężyk dozujący dociskany do obudowy przez obracające się w uchwycie rolki. Zmiana objętości wężyka powoduje
kolejno zasysanie i wytłaczanie dozowanej substancji.
Uchwyt z rolkami poruszany jest za pomocą silniczka elektrycznego z przekładnią, którego obroty, a zarazem wydajność pompy można płynnie zmieniać w zakresie od 0% do
100% za pomocą pokrętła umieszczonego po prawej górnej
stronie obudowy pompy.
Pompy perystaltyczne są pompami samozasysającymi i nie
wymagają odpowietrzania oraz mogą pracować bez dozowanej substancji (na sucho). Dlatego też nie są wyposażone
w czujnik poziomu cieczy w pojemniku z dozowaną substancją. Ponadto jedna z rolek zawsze dociska wężyk dozujący do obudowy i wskutek tego nie ma możliwości spłynięcia cieczy z przewodu ssawnego do pojemnika, czy powstania tzw. lewara hydraulicznego w przypadku, gdy zawór dozujący znajduje się poniżej pojemnika z
dozowaną substancją.
Pompy VPERK/VPER ze względu na prostą konstrukcję, cichą pracę i przystępną cenę są szczególnie zalecane do dozowania środków chemicznych w instalacjach uzdatniania wody wanien SPA,
basenów prywatnych, hotelowych itp.
Pompy o wydajności 1 l/h (VPER1-3) przeznaczone są do dozowania środków chemicznych w
wannach SPA i basenach o objętości do 100 m3, natomiast pompy o wydajności 6 l/h (VPER6-1)
mogą być używane w basenach o objętości do 300 m3.
Pompy VPERK/VPER wyposażone są w diodę LED, która świeci się na zielono podczas pracy
pompy. Od spodu obudowy pompy umieszczony jest wyłącznik, który umożliwia włączenie i wyłączenie pompy.
Dozowanie koagulanta w instalacjach basenowych
Pompa VPER1-3 w wykonaniu specjalnym jest przeznaczona tylko do dozowanie koagulanta i nosi
oznaczenie VPERK1-3.
Pompa ta ma zmieniony elektroniczny układ sterowania. W celu uzyskania małych wydajności
pompa dozuje w cyklu przerywanym, to znaczy 8 sekund dozowania i następnie 80 sekund postoju. Dodatkowo obroty silnika można regulować w sposób ciągły za pomocą pokrętła uzyskując
przez to precyzyjną zmianę wydajności w zakresie 10 - 80 ml/h. Jedna kreska podziałki wokół pokrętła odpowiada orientacyjnie zmianie wydajności o około 8 – 10 ml/h.
W przypadku dozowania koagulanta zaleca się przeprowadzenie kalibracji pompy, czyli wyznaczenie rzeczywistej wydajności pompy (zależnej także od przeciwciśnienia w rurociągu) przy pomocy cylindra pomiarowego z podziałką i ustawienie zalecanej przez producenta wydajności dozowania stosownie do wydajności pompy obiegowej basenu.
FUNAM Sp. z o.o., ul. Mokronoska 2, 52-407 Wrocław
Tel.: 71 364 37 21, Fax: 71 364 55 23
[email protected], www.funam.pl
1
Cechy pomp VPERK/VPER








Prosta konstrukcja i cicha praca pompy.
Wymiana wężyka dozującego możliwa do wykonania przez każdego użytkownika.
Możliwość regulacji wydajności w zakresie 0 – 100%.
Brak konieczności odpowietrzania pompy.
Możliwość wyboru materiału wężyka dozującego – santopren lub silikon.
Ekonomiczna praca dzięki niskiemu poborowi mocy rzędu 5 W.
Zgodna z normami europejskimi CE.
W komplecie - zawór stopowy z filtrem, zawór dozujący, przewód ssawny PVC 4x6 mm,
przewód tłoczny z PE 4x6 mm, kołki rozporowe.
Dane techniczne pomp
Typ
Wydajność
Maks.
Ciśnienie
Wydajność
na 1 obrót
VPER1-3
1 l/h
3 bary
0,66 ml
VPER3-3
3 l/h
3 bary
1,00 ml
VPER6-1
6 l/h
1 bar
2,00 ml
VPERK1-3
Koagulant
10 – 80
ml/h
3 bary
-----
Zasilanie:
Klasa ochrony:
Temperatura otoczenia:
Maks. wysokość zasysania:
Wężyk
dozujący
3,2 x 9,6
mm
4,8 x 9,6
mm
6,0 x 9,0
ml
3,2 x 9,6
mm
Obroty
maks.
Moc
Masa
25 1/min
4,0 W
0,7 kg
50 1/min
5,0 W
0,8 kg
50 1/min
4,0 W
0,7 kg
25 1/min
4,0 W
0,7 kg
230 V/50 Hz
IP 65
00 – 500 C przy wilgotności względnej 0% – 90%
1,5 m
Materiały konstrukcyjne:
Wężyk dozujący:
Obudowa pompy:
Zawór dozujący:
Zawór stopowy z filtrem:
Przewód ssawny 4x6 mm (2 m):
Przewód tłoczny 4x6 mm (2 m):
santopren, na życzenie silikon
polipropylen (PP)
polipropylen (PP), zawór zwrotny – Viton (FPM)
polipropylen (PP)
przeźroczysty nieutwardzony polichlorek winylu (PVC)
matowo-biały polietylen (PE)
Wymiary pomp
