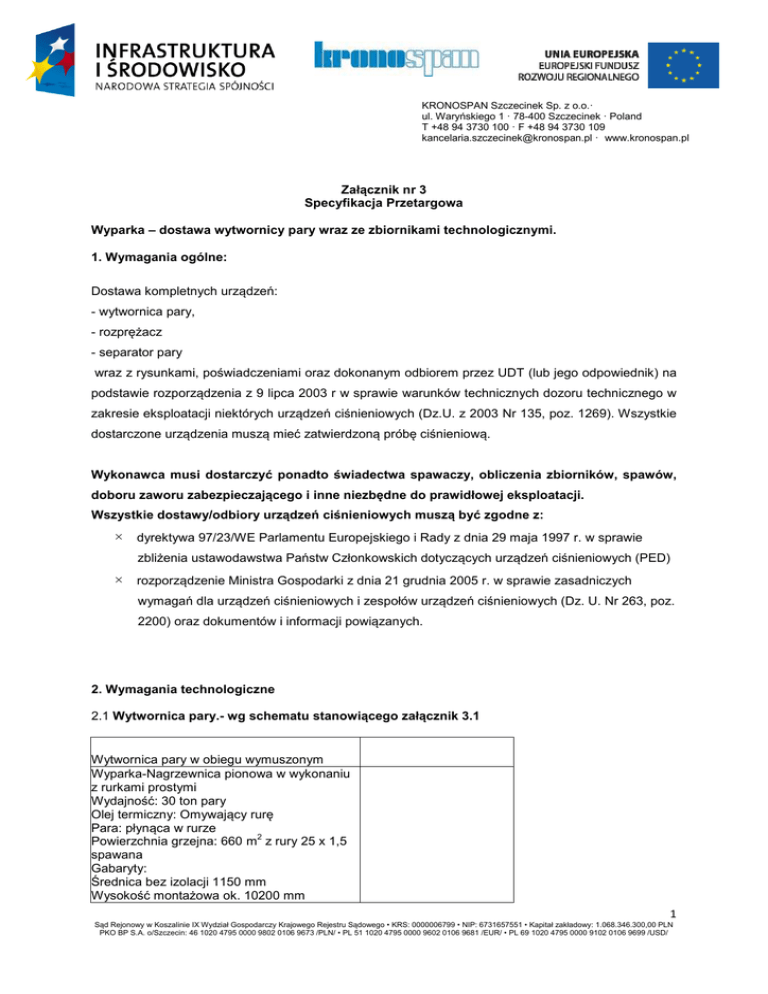

Załącznik nr 3
Specyfikacja Przetargowa
Wyparka – dostawa wytwornicy pary wraz ze zbiornikami technologicznymi.
1. Wymagania ogólne:
Dostawa kompletnych urządzeń:
- wytwornica pary,
- rozprężacz
- separator pary
wraz z rysunkami, poświadczeniami oraz dokonanym odbiorem przez UDT (lub jego odpowiednik) na
podstawie rozporządzenia z 9 lipca 2003 r w sprawie warunków technicznych dozoru technicznego w
zakresie eksploatacji niektórych urządzeń ciśnieniowych (Dz.U. z 2003 Nr 135, poz. 1269). Wszystkie
dostarczone urządzenia muszą mieć zatwierdzoną próbę ciśnieniową.
Wykonawca musi dostarczyć ponadto świadectwa spawaczy, obliczenia zbiorników, spawów,
doboru zaworu zabezpieczającego i inne niezbędne do prawidłowej eksploatacji.
Wszystkie dostawy/odbiory urządzeń ciśnieniowych muszą być zgodne z:
× dyrektywa 97/23/WE Parlamentu Europejskiego i Rady z dnia 29 maja 1997 r. w sprawie
zbliżenia ustawodawstwa Państw Członkowskich dotyczących urządzeń ciśnieniowych (PED)
× rozporządzenie Ministra Gospodarki z dnia 21 grudnia 2005 r. w sprawie zasadniczych
wymagań dla urządzeń ciśnieniowych i zespołów urządzeń ciśnieniowych (Dz. U. Nr 263, poz.
2200) oraz dokumentów i informacji powiązanych.
2. Wymagania technologiczne
2.1 Wytwornica pary.- wg schematu stanowiącego załącznik 3.1
Wytwornica pary w obiegu wymuszonym
Wyparka-Nagrzewnica pionowa w wykonaniu
z rurkami prostymi
Wydajność: 30 ton pary
Olej termiczny: Omywający rurę
Para: płynąca w rurze
2
Powierzchnia grzejna: 660 m z rury 25 x 1,5
spawana
Gabaryty:
Średnica bez izolacji 1150 mm
Wysokość montażowa ok. 10200 mm
1
Sąd Rejonowy w Koszalinie IX Wydział Gospodarczy Krajowego Rejestru Sądowego • KRS: 0000006799 • NIP: 6731657551 • Kapitał zakładowy: 1.068.346.300,00 PLN
PKO BP S.A. o/Szczecin: 46 1020 4795 0000 9802 0106 9673 /PLN/ • PL 51 1020 4795 0000 9602 0106 9681 /EUR/ • PL 69 1020 4795 0000 9102 0106 9699 /USD/
T +48 94 3730 100 · F +48 94 3730 109
Materiały:
Rura w wiązce: 1.4571
Blacha rurowa: 1,4571
Przed-głowica: P265GH
Korpus: P265GH
Tabela króćców / Podłączenia:
N1 Wlot destylatu DN150/PN40
N2 Wylot DN200/PN40
N3 Opróżnianie DN50/PN40
N4 Olej termiczny wlot DN350/PN40
N5 Olej termiczny wlot DN350/PN40
N6 Odpowietrzenia R1/2"
Dane dla UDT:
o
W rurze: 22bar(nadciśnienie) 250 C
o
Wokół rury: 22bar(nadciśnienie) 300 C
Ciężar: ok. 27000 kg
Dostawa:
bez izolacji
Z elementami transportowymi
w rurach
w rurach
wokół rur
wokół rur
Obliczenia wg AD2000
Wykończenie powierzchni:
powierzchnia piaskowana, zagruntowana (2x
fosforan cynku)
2.2 Rozprężacz – wg schematu stanowiącego załącznik 3.2
Rozprężacz pary
- rozprężacz pary ok. 600 l pojemności
w wykonaniu pionowym
Gabaryty:
średnica 800 mm,
Dane dopuszczeniowe:
maksymalne ciśnienie robocze 1 /0,5 bar
(nadciśnienie)
o
maks. temperatura 110 C
N1 para wylot DN100 /PN 16
N2 odszlamianie wlot DN 20 / PN16
N3 wziernik DN80 / PN16
N4 pomiar poziomu DN80 / PN16
N5 dolot pomp DN40 / PN16
Materiał:
obudowa S235JRG2
Ciężar:
ok. 220 kg
Dostawa:
bez izolacji
Z 4 podporami
Obliczenia wg wytycznej AD2000 (DGRL)
przez UDT
powierzchnia piaskowana, zagruntowana
(2x fosforan cynku)
2
T +48 94 3730 100 · F +48 94 3730 109
2.3 Separator pary – wg schematu stanowiącego załącznik 3.3
Separator pary
- separator pary ok. 800 l pojemności
w wykonaniu pionowym
Gabaryty:
średnica 1800 mm,
Długość płaszcza ok. 4000 mm
Dane dla UDT:
maksymalne ciśnienie robocze 1 /22 bar
(nadciśnienie)
o
maks. temperatura 225 C
N1 Cyrkulacja wylot DN150 / PN40
N2 Cyrkulacja wlot DN200 / PN40
N3 para wylot DN300 / PN40
N4 wlot wody zasilającej DN50 / PN40
N5 króćce do pomiaru poziomu DN80 / PN40
N6 króćce do pomiaru poziomu DN80 / PN40
N7 wziernik DN150/PN40
N8 Maks. - Min. - poziom alarmowy DN80 /
PN40
N9 właz DN 500 z układem do odchylania
klapy włazu
N10 rezerwa DN50/PN40
N 11 zawór bezp. DN65 / PN40
Materiał:
obudowa P265GH
Ciężar:
ca.7230 kg
Dostawa:
bez izolacji
Z 4 podporami
Obliczenia wg wytycznej AD2000 (DGRL)
przez UDT
powierzchnia piaskowana, zagruntowana (2x
fosforan cynku)
3. Opis wymagań:
I.
Informacja ogólna
Przedmiotem
zamówienia
technologicznymi
jest
(rozprężacz,
dostawa
separator
kompletnej
wytwornicy pary wraz
pary)
element
jako
instalacji
-
ze
zbiornikami
wyparka
ścieków
technologicznych.
3
T +48 94 3730 100 · F +48 94 3730 109
II. Warunki dodatkowe dotyczące przedmiotu zamówienia:
•
Wykonawca musi zabezpieczyć teren prac przed dostępem osób trzecich.
•
Wszystkie niezbędne, do prawidłowego wykonania przedmiotu zamówienia elementy i
materiały (armatura, urządzenia, itd.) – dostarcza Wykonawca.
•
Oferowane materiały i urządzenia muszą być nowe. Zastosowane elementy muszą posiadać
wszystkie niezbędne świadectwa i potwierdzenia jakości.
•
Oferty, w których Oferenci przedstawią materiały i urządzenia używane zostaną wykluczone na
etapie oceny formalnej.
•
Warunkiem odbioru końcowego będzie dostawa urządzeń z zatwierdzonymi dla nich
odbiorami UDT (lub równoważne) w tym poświadczenie wykonania próby ciśnieniowej.
•
Wykonawca zobowiązany jest dostarczyć dokumentację niezbędna do rejestracji
urządzenia ciśnieniowego,
techniczną i ruchową zastosowanych urządzeń w j.
polskim.
4
