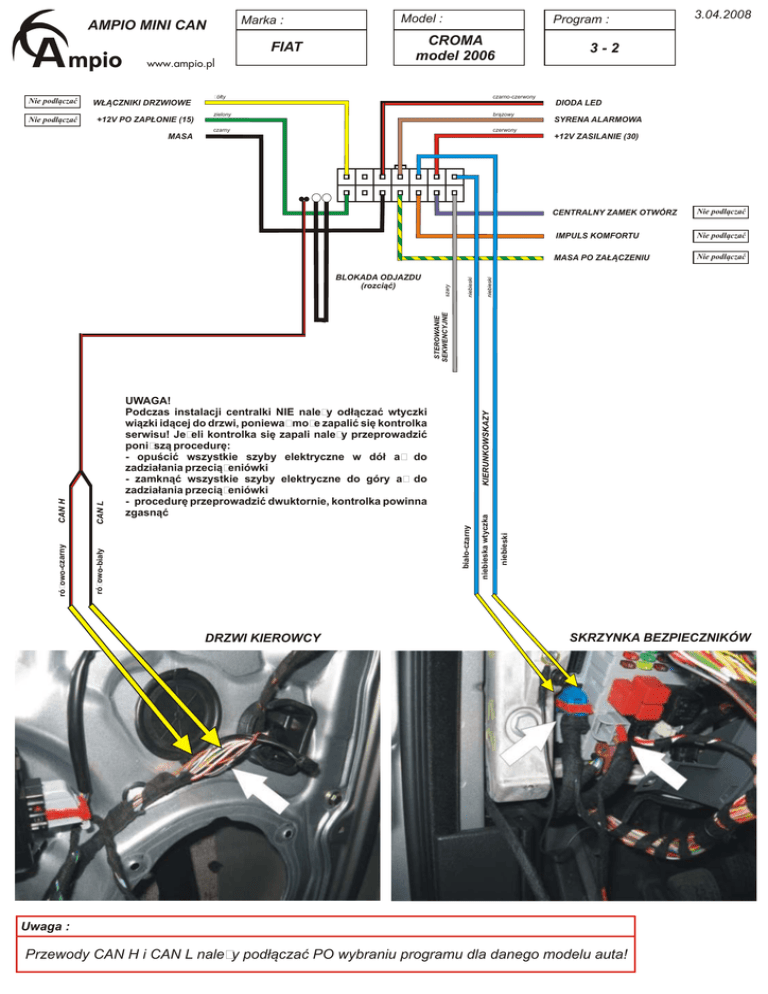

Fiat Croma

Marka :
AMPIO MINI CAN
FIAT
www.ampio.pl
Nie podłączać
Nie podłączać
Model :
Program :
CROMA
model 2006
3-2
żółty
czarno-czerwony
zielony
brązowy
czarny
czerwony
WŁĄCZNIKI DRZWIOWE
+12V PO ZAPŁONIE (15)
3.04.2008
DIODA LED
MASA
SYRENA ALARMOWA
+12V ZASILANIE (30)
CENTRALNY ZAMEK OTWÓRZ
Nie podłączać
IMPULS KOMFORTU
Nie podłączać
MASA PO ZAŁĄCZENIU
Nie podłączać
DRZWI KIEROWCY
niebieski
biało-czarny
różowo-biały
różowo-czarny
UWAGA!
Podczas instalacji centralki NIE należy odłączać wtyczki
wiązki idącej do drzwi, ponieważ może zapalić się kontrolka
serwisu! Jeżeli kontrolka się zapali należy przeprowadzić
poniższą procedurę:
- opuścić wszystkie szyby elektryczne w dół aż do
zadziałania przeciążeniówki
- zamknąć wszystkie szyby elektryczne do góry aż do
zadziałania przeciążeniówki
- procedurę przeprowadzić dwuktornie, kontrolka powinna
zgasnąć
niebieska wtyczka
BLOKADA ODJAZDU
(rozciąć)
SKRZYNKA BEZPIECZNIKÓW
Uwaga :
Przewody CAN H i CAN L należy podłączać PO wybraniu programu dla danego modelu auta!
