Fiat Fiorino 137KB Feb 12 2010 10:16:09 AM

Model :
Marka :

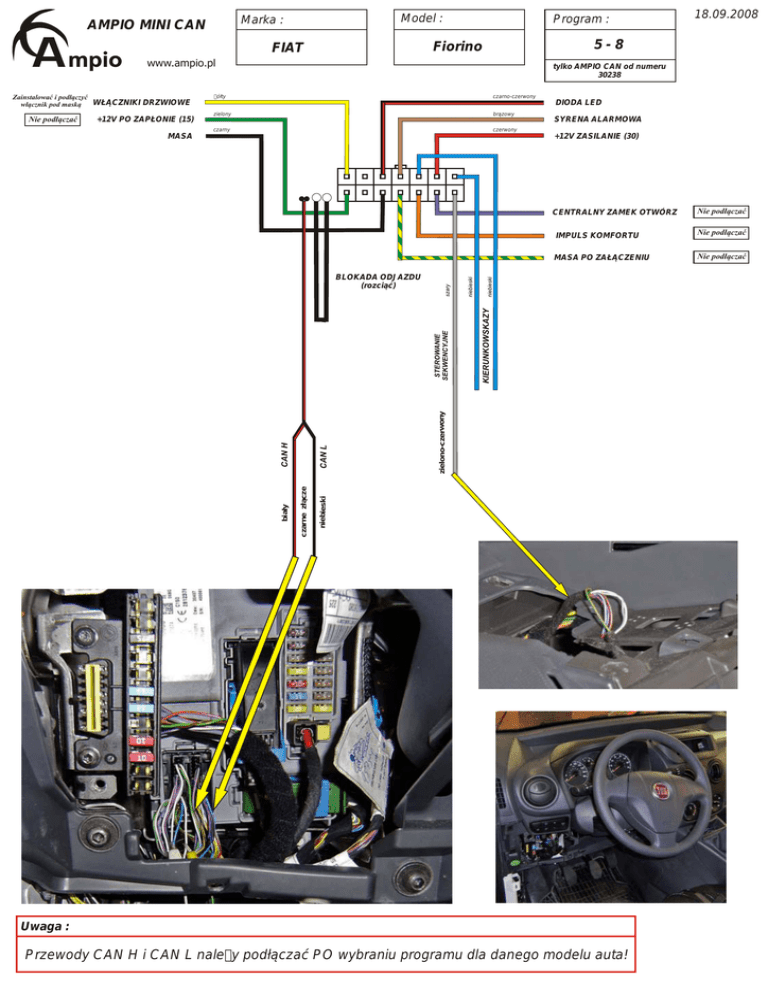

AMPIO MINI CAN
Program :
5-8
Fiorino
FIAT
www.ampio.pl
Zainstalować i podłączyć
WŁĄCZNIKI DRZWIOWE
włącznik pod maską
Nie podłączać
+12V PO ZAPŁONIE (15)
18.09.2008
tylko AMPIO CAN od numeru
30238
żółty
czarno-czerwony
zielony
brązowy
czarny
czerwony
MASA
DIODA LED
SYRENA ALARMOWA
+12V ZASILANIE (30)
CENTRALNY ZAMEK OTWÓRZ
IMPULS KOMFORTU
Nie podłączać
MASA PO ZAŁĄCZENIU
Nie podłączać
niebieski
czarne złącze
zielono-czerwony
BLOKADA ODJAZDU
(rozciąć)
biały
Nie podłączać
Uwaga :
Przewody CAN H i CAN L należy podłączać PO wybraniu programu dla danego modelu auta!
