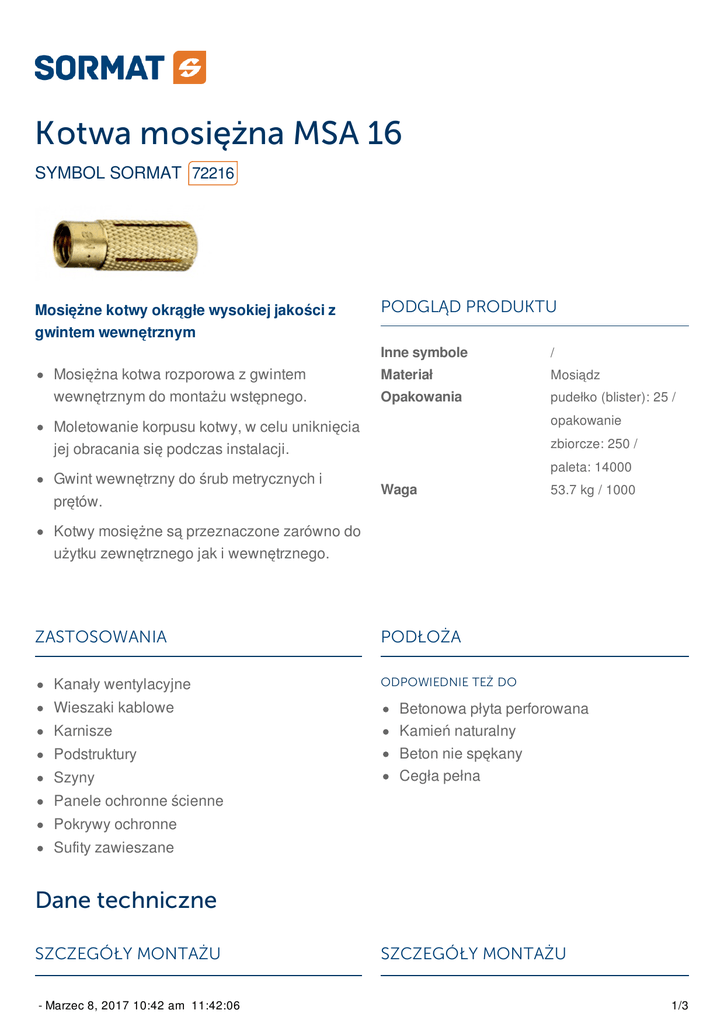

Kotwa mosiężna MSA 16

Kotwa mosiężna MSA 16
SYMBOL SORMAT 72216
Mosiężne kotwy okrągłe wysokiej jakości z
PODGLĄD PRODUKTU
gwintem wewnętrznym
Mosiężna kotwa rozporowa z gwintem
wewnętrznym do montażu wstępnego.
Inne symbole
/
Materiał
Mosiądz
Opakowania
pudełko (blister): 25 /
Moletowanie korpusu kotwy, w celu uniknięcia
opakowanie
jej obracania się podczas instalacji.
zbiorcze: 250 /
Gwint wewnętrzny do śrub metrycznych i
prętów.
paleta: 14000
Waga
53.7 kg / 1000
Kotwy mosiężne są przeznaczone zarówno do
użytku zewnętrznego jak i wewnętrznego.
ZASTOSOWANIA
Kanały wentylacyjne
Wieszaki kablowe
Karnisze
Podstruktury
Szyny
PODŁOŻA
ODPOWIEDNIE TEŻ DO
Betonowa płyta perforowana
Kamień naturalny
Beton nie spękany
Cegła pełna
Panele ochronne ścienne
Pokrywy ochronne
Sufity zawieszane
Dane techniczne
SZCZEGÓŁY MONTAŻU
- Marzec 8, 2017 10:42 am 11:42:06
SZCZEGÓŁY MONTAŻU
1/3
Rozmiar
Długość (L)
- Marzec 8, 2017 10:42 am 11:42:06
M16
44
Średnica wiercenia (d0) ⌀
20
Nominalna głębokość osadzenia (Hnom)
44
2/3
Dane eksploatacyjne
Materiał bazowy
Rodzaj obciążenia
Rodzaj obciążenia (h nom )
Kierunek obciążenia
Siła obciążenia
Beton nie spękany B20/25
NRec
44 mm
4.1 kN
Beton nie spękany B20/25
VRec
44 mm
4.1 kN
Montaż
- Marzec 8, 2017 10:42 am 11:42:06
3/3
