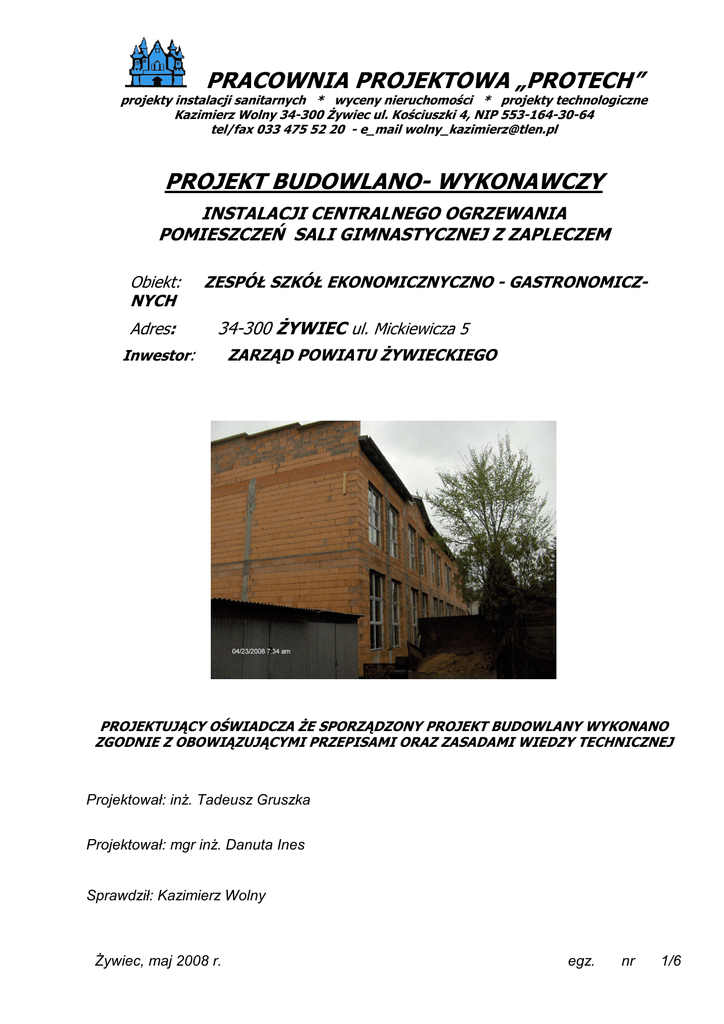

PRACOWNIA PROJEKTOWA „PROTECH”
projekty instalacji sanitarnych * wyceny nieruchomości * projekty technologiczne
Kazimierz Wolny 34-300 śywiec ul. Kościuszki 4, NIP 553-164-30-64
tel/fax 033 475 52 20 - e_mail [email protected]
PROJEKT BUDOWLANO- WYKONAWCZY
INSTALACJI CENTRALNEGO OGRZEWANIA
POMIESZCZEŃ SALI GIMNASTYCZNEJ Z ZAPLECZEM
Obiekt:
NYCH
Adres:
ZESPÓŁ SZKÓŁ EKONOMICZNYCZNO - GASTRONOMICZ-
34-300 śYWIEC ul. Mickiewicza 5
Inwestor:
ZARZĄD POWIATU śYWIECKIEGO
PROJEKTUJĄCY OŚWIADCZA śE SPORZĄDZONY PROJEKT BUDOWLANY WYKONANO
ZGODNIE Z OBOWIĄZUJĄCYMI PRZEPISAMI ORAZ ZASADAMI WIEDZY TECHNICZNEJ
Projektował: inŜ. Tadeusz Gruszka
Projektował: mgr inŜ. Danuta Ines
Sprawdził: Kazimierz Wolny
śywiec, maj 2008 r.
egz.
nr
1/6
2
I – DANE OGÓLNE.
I. DANE PROJEKTANTÓW.
II. INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA.
1.
2.
3.
4.
Zakres zadania.
Przewidywane zagroŜenia.
Przepisy ogólne dotyczące robót szczególnie niebezpiecznych.
Środki zapobiegające niebezpieczeństwom.
II. WSTĘP.
3
3
3
3
4
1. Dane ogólne.
2. Zakres projektu.
3. ZałoŜenia.
4
4
4
III. OKREŚLENIE ZAPOTRZEBOWANIA NA CIEPŁO.
4
IV. INSTALACJA.
5
1.
2.
3.
4.
5.
6.
Opis techniczny – instalacja grzejnikowa, zasilanie sali gimnastycznej.
Opis techniczny – instalacja grzejnikowa, zasilanie budynku nr 2 szkoły.
Opis techniczny – zasilanie central wentylacyjnych.
Zabezpieczenie instalacji.
Dobór przeponowego naczynia wzbiorczego.
Próby i regulacja instalacji.
V. WĘZEŁ CIEPLNY.
5
6
6
6
6
8
8
1. Opis techniczny
2. Układy regulacji automatycznej.
3. Węzeł rozdzielaczowy.
8
8
8
VI. WARUNKI TECHNICZNODBIORU.
8
VI. ZESTAWIENIE URZĄDZEŃ I MATERIAŁÓW.
9
1.
2.
3.
4.
Zestawienie urządzeń.
Zestawienie armatury.
Zestawienie grzejników.
Zestawienie materiałów.
9
9
10
10
DOKUMENTACJA RYSUNKOWA.
rys. nr 1.
rys. nr 2.
rys. nr 3.
rys. nr 4.
Rzut poziomy parteru;
Rozwinięcie instalacji
Instalacja zasilająca centrale wentylacyjne, schemat węzła rozdzielaczowego
Pomieszczenie węzła rozdzielaczowego.
Informację BIOZ opracowano zgodnie z Rozporządzeniem Ministra Infrastruktury z dn.
23.06.2003 r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia ( Dz. U. Nr
120/2003, poz. 1126 ).
3
1. ZAKRES ZADANIA .
Obiektem będącym przedmiotem budowy jest instalacja centralnego ogrzewania pomieszczeń budynku Sala gimnastyczna z zapleczem socjalnym przy Zespole Szkół Gastronomicznych
34 – 300 śywiec ul. Mickiewicza 6.
Niniejsza instrukcja dotyczy zagroŜeń występujących podczas realizacji projektu instalacji centralnego ogrzewania.
2. PRZEWIDYWANE ZAGROśENIA
Roboty budowlane wymienione w § 6 Rozporządzenia Ministra Infrastruktury z dnia 23 czerwca
2003 r. a wykonywane w trakcie realizacji przedmiotowego projektu to prace wymienione w § 6
punkt1b – roboty, przy których wykonywaniu występuje ryzyko upadku z wysokości ponad 5,0 m.
ZagroŜenie to wystąpi podczas montaŜu wkładu kominowego.
3. PRZEPISY OGÓLNE DOTYCZĄCE ROBÓT SZCZEGÓLNIE NIEBEZPIECZNYCH.
Zgodnie z Rozporządzeniem Ministra Pracy i Polityki Socjalnej Z dn. 26.09.1997 w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy, rozdział 6A, w § 81:
Pracodawca powinien określić szczegółowe wymagania bezpieczeństwa i higieny pracy przy wykonywaniu prac szczególnie niebezpiecznych a zwłaszcza zapewnić:
1. bezpośredni nadzór nad tymi pracami wyznaczonych w tym celu osób,
2. odpowiednie środki zabezpieczające,
3. instruktaŜ pracowników obejmujący w szczególności: imienny podział pracy, kolejność wykonywania zadań, wymagania bezpieczeństwa i higieny pracy przy poszczególnych czynnościach.
4. ŚRODKI ZAPOBIEGAJĄCE NIEBEZPIECZEŃSTWOM.
Wymagania dotyczące środków technicznych zapobiegających niebezpieczeństwom przy pracach
na wysokościach określa w Rozporządzenie Ministra Pracy i Polityki Socjalnej Z dn. 26.09.1997 w
sprawie ogólnych przepisów bezpieczeństwa i higieny pracy, rozdział 6E: Prace na wysokościach §
109.1. Przy pracach na wysokości powyŜej 2 m od otaczającego poziomu podłogi lub terenu zewnętrznego oraz na podestach ruchomych wiszących, naleŜy w szczególności:
1. zapewnić bezpieczeństwo przy komunikacji pionowej i dojścia do stanowiska pracy,
2. zapewnić stabilność rusztowań i odpowiednią ich wytrzymałość na przewidywane obciąŜenia,
3. przed rozpoczęciem uŜytkowania rusztowania naleŜy dokonać odbioru technicznego w trybie
określonych w odrębnych przepisach.
§ 109.2. Rusztowania i podesty ruchome wiszące powinny spełnić wymagania określone odpowiednio w odrębnych przepisach oraz w Polskich Normach. .
§ 110.1. Przy pracach na: słupach, masztach, konstrukcjach wieŜowych, kominach, konstrukcjach
budowlanych bez stropów, a takŜe przy ustawieniu lub rozbiórce rusztowań oraz przy pracach na
drabinach i klamrach na wysokości powyŜej 2 m, nad poziomem terenu zewnętrznego naleŜy w
szczególności:
1. Przed rozpoczęciem prac sprawdzić stan techniczny konstrukcji lub urządzeń, na których mają
być wykonywane prace, w tym ich stabilność, wytrzymałość na przewidywane obciąŜenie oraz zabezpieczenie przed nie przewidywaną zmianą połoŜenia, a takŜe stan techniczny stałych elementów
konstrukcji lub urządzeń mających słuŜyć do mocowania linek bezpieczeństwa.
2. zapewnić stosowane przez pracowników odpowiedniego do rodzaju wykonywanych prac, sprzętu
chroniącego przed upadkiem z wysokości jak: szelki bezpieczeństwa z linką bezpieczeństwa przymocowaną do stałych elementów konstrukcji, szelki bezpieczeństwa z pasem biodrowym.
4. Zapewnić stosowanie przez pracowników hełmów ochronnych przeznaczonych do prac na wysokości.
4
II._W_S_T_Ę_P.
1._DANE_OGÓLNE.
Inwestor: POWIAT śYWIECKI, Zarząd Powiatu śywieckiego..
2._ZAKRES_PROJEKTU.
Opracowanie niniejsze zawiera projekt budowlano - wykonawczy instalacji centralnego ogrzewania oraz instalacji zasilania central wentylacyjnych pomieszczeń budynku Sali gimnastycznej z zapleczem socjalnym przy Zespole Szkół Gastronomicznych, 34 – 300 śywiec ul. Mickiewicza 6.
W zakres opracowania wchodzą obliczenia strat ciepła pomieszczeń dla sporządzenia bilansu
potrzeb cieplnych budynku, obliczenia cieplno-hydrauliczne instalacji, dobór pompy obiegowej, naczynia wzbiorczego, grzejników, armatury, aparatury sterującej, opracowanie wytycznych do wykonania modernizacji węzła cieplnego, zestawienie materiałów oraz dokumentacja rysunkowa.
3._ZAŁOśENIA.
PoniŜsze załoŜenia uzgodniono z Inwestorem:
•
•
•
•
•
Instalacja zasilana z istniejącego węzła cieplnego EKOTERM,
instalacja z rur stalowych i miedzianych;
grzejniki płytowe dolnozasilane z wkładką termostatyczną – typu KV;
wkładki termostatyczne na grzejnikach firmy Heimeier;
automatyczna regulacja procesów cieplnych.
III. O K R E Ś L E N I E
Z A P O T R Z E B O W A N I A C I E P Ł A.
Podstawą do określenia zapotrzebowania ciepła jest bilans cieplny obejmujący straty ciepła przez
przenikanie, na wentylację grawitacyjną oraz na ogrzanie powietrza wentylowanego:
- zapotrzebowanie na ciepło budynku wynosi: 132,3 kW;
5
IV._INSTALACJA.
Instalacja zasilana będzie z węzła rozdzielaczowego, zlokalizowanego w pom. nr 107. Projektuje się
trzy pompowe obiegi grzewcze:
- zasilanie ogrzewania grzejnikowego sali gimnastycznej i pomieszczeń przyległych ( instalacja
projektowana ) – obieg nr 2, rys nr 1 i 3,
- zasilanie ogrzewania grzejnikowego budynku nr 2 szkoły ( instalacja istniejąca ) – obieg nr 3,
- zasilanie central wentylacyjnych – obieg nr 1,
1._OPIS_TECHNICZNY – instalacja grzejnikowa, zasilanie sali gimnastycznej ( instalacja projektowana ),
Instalację zaprojektowano jako ogrzewanie wodne niskotemperaturowe w układzie zamkniętym o
o
temperaturze wody 80/65 C. Instalacja wykonana będzie z rur miedzianych.
Instalacja zasilana będzie z węzła rozdzielaczowego zlokalizowanego w pom. nr 107.
Przewody rozprowadzające instalowane będą pod stropem pomieszczeń nr 105; 103; 106. W pom.
nr 102 rury prowadzić w warstwie ocieplenia stropu. Rury izolowane będą cieplnie osłonami z pianki
PE firmy NMC typu CLIMAFLEX o grubości 13 mm.
Rury miedziane zasilające grzejniki, w pom. nr 104 prowadzone będą zgodnie z dokumentacją rysunkową w poziomach nad podłogą i zabudowane. Rury izolowane będą cieplnie osłonami z pianki
PE firmy NMC typu CLIMAFLEX o grubości 9 mm. Rury naleŜy zabudować indywidualnie.
Rury miedziane prowadzone w obrębie pom. nr 101 prowadzone będą pod parapetem okiennym (
na wysokości ok. 1,1 m ). Rury izolowane będą cieplnie osłonami z pianki PE firmy NMC typu CLIMAFLEX o grubości 13 mm. Gałązki zasilające grzejniki prowadzić za grzejnikiem, izolować cieplnie. Grzejniki instalowane w pom. nr 101 zabudować na całej długości pomieszczenia osłoną czołową i parapetem, zgodnie ze schematem na rys. nr 1. Kolorystyka i szczegóły mocowania wykonać
zgodnie z projektem wystroju wnętrza. Piony prowadzone będą nad tynkiem i zabudowane indywidualnie. Piony izolowane będą cieplnie osłonami z pianki PE firmy NMC typu CLIMAFLEX o grubości 13 mm
Gałązki zasilające grzejniki wykonać z rury D 15 x 1,0 mm ( w pom. nr 102 – z rury D 18 x 1,0 ).
W instalacji zastosowane zostaną grzejniki płytowe, dolno - zasilane firmy HENRAD typu KV.
Grzejniki przyłączone zostaną do instalacji poprzez grzejnikowe podwójne zawory odcinające.
Kompensacja termiczna rur zapewniona zostanie przez naturalne prowadzenie instalacji. Kompensację w pom. nr 101 wykonać zgodnie z rys. nr 2.
Nad grzejnikami zainstalowanymi na ścianie wykonać naleŜy parapety ograniczające zabrudzenie
ściany w wyniku konwekcji ciepłego powietrza, zgodnie z poniŜszym rysunkiem.
Odpowietrzenie instalacji zapewnią ręczne zawory odpowietrzające umieszczone na grzejnikach,
oraz w najwyŜszych punktach instalacji rozprowadzającej.
Odwodnienie instalacji następować będzie przez zawór spustowy umieszczony w pomieszczeniu
węzła cieplnego.
Woda w instalacji grzewczej powinna odpowiadać normie PN - 93/C - 04607, Woda w instalacjach
centralnego ogrzewania.
Instalacja sterowana będzie strefowo w funkcji temperatury wewnętrznej pomieszczenia i czasu za
pomocą zaworu dwudrogowego zainstalowanego na zasilaniu w pom. nr 101 i nr 104. ( rys. nr 2 ).
Zawory sterowane będą za pomocą termostatów pomieszczeniowych DANFOSS TP 75. Termostaty
instalować naleŜy odpowiednio w pom. nr 101 i nr 104. W pomieszczeniach tych nie naleŜy instalować termostatów grzejnikowych.
2. OPIS TECHNICZNY - zasilanie ogrzewania grzejnikowego budynku nr 2 szkoły ( instalacja istniejąca )
6
Dotychczasowa instalacja grzejnikowa budynku nr 2 szkoły ( zasilana z węzła cieplnego ), zasilana
będzie oddzielnym odczepem pompowym z projektowanego węzła rozdzielaczowego. Istniejąca
instalacja przyłączona zostanie za pomocą rur stalowych, prowadzonych pod stropem. ). Rury izolowane będą cieplnie osłonami z pianki PE firmy NMC typu CLIMAFLEX o grubości 13 mm
3. ZASILANIE CENTRAL WENTYLACYJNYCH – opis techniczny.
Zainstalowane zostaną trzy centrale wentylacyjne:
1. N1 - na piętrze ( stojąca ): Qobć = 62,0 kW - stałe 80/60, ∆P = 4,9 kPa,
2. N2 - na parterze ( wisząca ): Qobć = 9,2 kW - stałe 80/60, ∆P = 3,03 kPa,
3. N3 - na parterze ( wisząca ): Qobć = 13,9 kW - stałe 80/60, ∆P = 2,3 kPa,
Rury zasilające prowadzone będą zgodnie z dokumentacją rysunkową z węzła wymiennikowego,
pod stropem parteru, ( zabudowane stropem podwieszonym ). Rury, po zabezpieczeniu antykorozyjnym, izolować cieplnie osłonami z pianki PE firmy NMC typu CLIMAFLEX o grubości 20 mm.
KaŜda z nagrzewnic zasilana będzie odrębną pompą obiegową Grundfoss typu UPE, pracująca w
układzie zmieszania wraz z trójdrogowym zaworem mieszającym. Sterowanie pogodowe w funkcji
temperatury zewnętrznej zapewni dostawca central wentylacyjnych.
Regulacja hydrauliczna przeprowadzona będzie za pomocą zaworów regulacyjno-pomiarowych firmy OVENTROP typu HYDROCONTROL, zamontowanych na zasilaniu nagrzewnicy. Ostatecznej
nastawy naleŜy dokonać za pomocą przyrządu do pomiaru przepływu typu „OV – DMC” firmy
OVENTROP.
4._ZABEZPIECZENIE_INSTALACJI.
Zabezpieczenie instalacji zapewnione będzie przez przeponowe naczynie wzbiorcze zainstalowane w pomieszczeniu węzła cieplnego.
Rura wzbiorcza Dn 25 prowadzona będzie ze spadkiem w stronę naczynia i wyposaŜona w manometr wskazujący ciśnienie w rurze wzbiorczej oraz zawór spustowy, umoŜliwiający całkowite opróŜnienie rury wzbiorczej i przestrzeni wodnej naczynia. Na rurze naleŜy zainstalować złącze samoodcinające firmy REFLEX typu SU 1”, pozwalające na kontrolę ciśnienia wstępnego w poduszce gazowej bez spuszczania wody z instalacji. Ciśnienie wstępne poduszki gazowej w przeponowym naczyniu wzbiorczym wynosić musi 1,40 bar. Układ napełnić naleŜy zimną wodą do ciśnienia – 1,7
bar. Wartości te sprawdzać naleŜy okresowo przed kaŜdym sezonem grzewczym..
5._DOBÓR_PRZEPONOWEGO_NACZYNIA_WZBIORCZEGO.
5.1. Obliczenie pojemności wodnej zładu.
Całkowita pojemność wodna zładu wyniesie:
Σ VA =690 dm3
3.2. Obliczenie przeponowego naczynia wzbiorczego.
- zasób wody:
Vv = VA x v / 100 [dm3]
gdzie: VA = 690 dm3
v = 1%
Vv = 690 x 1 / 100
Vv = 6,9 dm3
- ciśnienie wstępne:
po = 1,0 bar
- ciśnienie końcowe układu:
pe = psv - dpA [bar]
7
gdzie: psv = 3,0 bar
dpA = 0,5 bar
pe = 3,0 - 0,5
pe = 2,5 bar
- współczynnik ciśnienia:
Df = [ pe - po ] / [ pe + 1 ]
gdzie: pe = 2,5 bar
po = 1,0 bar
Df = [ 2,5 – 1,0 ] / [ 2,5 + 1 ]
Df = 0,429
- przyrost objętości:
gdzie: VA = 690 dm
3
3
Ve = VA x 3,93 / 100 [dm ]
Ve = 690 x 3,93 / 100
Ve = 27,1 dm3
- minimalna wielkość naczynia wzbiorczego:
Vn = [Ve + Vv] / Df [dm3]
gdzie: Ve = 27,1 dm3
Vv = 6,9 dm3
Df = 0,429
Vn = [ 27,1 + 6,9 ] / 0,429 [dm3]
Vn = 79,25 dm3
Zainstalowane zostanie naczynie o pojemności Vn(H) = 80 dm3
5.3. Obliczenie niezbędnego ciśnienia napełnienia układu.
- rzeczywisty zasób wody w naczyniu:
Vv' = [ Vn(H) x Df ] - Ve [dm3]
gdzie: Vn(H) = 80 dm3
Df = 0,429
Ve = 27,1dm3
Vv' = [ 80 x 0,429 ] – 27,1
Vv' = 7,22 dm3
- ciśnienie napełnienia układu:
pa = [Vn(H) x (po + 1)] / [Vn(H) - Vv'] - 1 [bar]
3
gdzie: Vn(H) = 80 dm
po = 1,0 bar
Vv' = 7,22 dm3
pa = [ 80 x ( 1,0 + 1)] / [ 80 – 7,22 ] - 1 bar
pa = 1,20 bar
Ciśnienie wstępne poduszki gazowej - 1,0 bar.
Układ napełnić naleŜy zimną wodą do ciśnienia - 1,3 bar.
6._PRÓBY_I_REGULACJA_INSTALACJI.
Po całkowitym wykonaniu instalacji przeprowadzić naleŜy próbę szczelności na zimno, wytwarzając ciśnienie w układzie 0,4 MPa, dla ogrzewania grzejnikowego ( zgodnie z „ Warunkami technicz-
8
nymi wykonania i odbioru robót budowlano - montaŜowych”, po odcięciu wymiennika ciepła,
oraz_przeponowego naczynia_wzbiorczego.
Przed wykonaniem regulacji wykonać naleŜy płukanie instalacji. Na regulację instalacji składać
się będzie nastawienie zaworów termostatycznych na grzejnikach zgodnie z dokumentacją rysunkową (symbol przy grzejniku "N 3" oznacza wstępną nastawę zaworu).
V. WĘZEŁ CIEPLNY.
1. OPIS TECHNICZNY .
Węzeł rozdzielaczowy zasilany będzie z wymiennikowego istniejącego węzła cieplnego EKOTERM
zainstalowanego w pom. w piwnicy szkoły. Węzeł wymiennikowy zostanie zmodernizowany przez
M.Z.E.C. EKOTERM, zgodnie z zapotrzebowaniem na ciepło inwestycji. Węzeł rozdzielaczowy zasilany będzie rurami stalowymi Dn 50. prowadzonymi pod stropem piwnicy i dalej pod posadzką
podłogi parteru. Rury po zabezpieczeniu antykorozyjnym izolowane będą cieplnie osłonami z pianki
PE firmy NMC typu CLIMAFLEX o grubości 20 mm. Odczep pompowy odbioru ciepła został zdefiniowany na rys. nr 3.
2. UKŁADY REGULACJI AUTOMATYCZNEJ.
Pogodową regulację instalacji zapewnia regulator węzła cieplnego. Na działkach instalacji nr 3 i nr 7
( rys. nr 2 ), zainstalowane będą dwudrogowe zawory sterujące DANFOSS HP do strefowej regulacji temperatury pomieszczeń nr 101 i nr 104. Zawory sterowane będą termostatami pomieszczeniowymi DANFOSS TP 75. Termostaty zainstalować odpowiednio w pom. nr 101; 104, zgodnie z
instrukcją montaŜu.
W pomieszczeniach tych na grzejnikach nie instalować głowic termostatycznych.
3. WĘZEŁ ROZDZIELACZOWY
Instalacja zasilana będzie z węzła rozdzielaczowego zlokalizowanego w pom. nr 107. Zainstalowane
zostanie sprzęgło hydrauliczne i trzy odczepy zasilające:
- zasilanie ogrzewania grzejnikowego sali gimnastycznej i pomieszczeń przyległych ( instalacja
projektowana ) – obieg nr 2, ( rys nr 1 i 3 ),
- zasilanie ogrzewania grzejnikowego budynku nr 2 szkoły ( instalacja istniejąca ) – obieg nr 3,
- zasilanie central wentylacyjnych – obieg nr 1,
Pompa odczepu nr 2 i 3, sterowana będzie pogodowo regulatorem węzła cieplnego. Obiegi zasilające central wentylacyjnych sterowane będą własną automatyką.
VI._ W A R B U N K I T E C H N I C Z N E O D B I O R U.
Prace naleŜy wykonać zgodnie z projektem, obowiązującymi przepisami BHP oraz normami:
- PN – 62 / B – 02650 Ciśnienie normalne, robocze i próbne.
- PN – 77 / M – 34031 Rurociągi pary i wody gorącej. Wymagania i badania przy odbiorze.
Prace wykonać zgodnie z „Warunkami Technicznymi wykonania i odbioru robót budowlano – montaŜowych – część II – instalacje sanitarne i przemysłowe”.
Prace prowadzić od nadzorem osoby z uprawnieniami budowlanymi do prowadzenia prac montaŜowych instalacji sanitarnych i grzewczych.
Odbiór węzła cieplnego zakończyć 72 – godzinnym rozruchem technologicznym z udziałem:
- dostawcy ciepła,
- przedstawiciela Inwestora
- Inspektora Nadzoru,
- Wykonawcy węzła,
Rozruch zakończyć protokołem odbioru
VII. ZESTAWIENIE URZĄDZEŃ I ARMATURY.
1._ZESTAWIENIE_URZĄDZEŃ.
9
LP.
1
2
3
4
5
6
7
8
9
10
11
12
13
WYSZCZEGÓLNIENIE
Sprzęgło hydrauliczne TERMEN SP 80/200
Separator powietrza TERMEN SEP 50
Zawór regulacyjny OVENTROP HYDROCONTROL – Dn 32, nr 106 01 10
Zawór regulacyjny OVENTROP HYDROCONTROL – Dn 25, nr 106 01 08
Pompa obiegowa GRUNDFOSS UPE 32 – 80
Pompa obiegowa GRUNDFOSS UPE 32 – 60
Pompa obiegowa GRUNDFOSS UPE 25 – 60
Pompa obiegowa GRUNDFOSS UPE 25 – 40
Termostat pomieszczeniowy DANFOSS TP 75
Zawór dwudrogowy z siłownikiem DANFOSS HP 22
Zawór dwudrogowy z siłownikiem DANFOSS HP 28
Przeponowe naczynie wzbiorcze firmy REFLEX typu NG 80
Złącze samoodcinające REFLEX SU R 1”
ILOŚĆ
1 szt.
1 szt.
1 szt.
2 szt.
1 szt.
2 szt.
1 szt.
1 szt.
2 szt.
1 szt.
1 szt.
1 szt.
1 szt.
3._ZESTAWIENIE_ARMATURY.
LP.
1
2
3
WYSZCZEGÓLNIENIE
Termomanometr 0,6 Mpa, 100 OC
Zawór manometryczny
Zawór kulowy mufowy, PN 16, T = 110OC
ILOŚĆ
4 szt.
4 szt.
- Dn 50
4
5
6
7
Automatyczny zawór odpowietrzający
Króciec do napełniania i opróŜniania instalacji
Zawór odcinający kulowy:
11 szt.
1 szt.
Dn 25
Dn 32
8
9
10
2 szt.
8 szt.
10 szt.
Filtr siatkowy:
Dn 25
Dn 32
2 szt.
3 szt.
Dn 25
Dn 32
2 szt.
3 szt.
4 szt.
Zawór zwrotny:
Mufka do wspawania ½”
10
4._ZESTAWIENIE_GRZEJNIKÓW.
LP.
1
WYSZCZEGÓLNIENIE
Grzejnik płytowy firmy HENRAD typu KV
WyposaŜony we wkładkę zaworową, głowicę termostatyczną,
Konsole, korek oraz odpowietrznik;
KV 11-900- 600
KV 11-900-1600
KV 22-900-1200
KV 33-900-1000
WyposaŜenie dodatkowe:
- głowica termostatyczna – 4 szt.
- podwójny kątowy zawór przyłączający – Dn 15 – 18 szt.,
ILOŚĆ
1 szt.
14 szt.
1 szt.
2 szt.
5._ZESTAWIENIE_MATERIAŁÓW.
LP.
1
WYSZCZEGÓLNIENIE
ILOŚĆ
Rura miedziana:
Dn 15 x 1,0
Dn 18 x 1,0
Dn 22 x 1,0
Dn 28 x 1,5
Dn 35 x 1,5
Dn 42 x 1,5
2
3
Kształtki, złączki miedziane
Izolacja rur z pianki polietylenowej firmy NMC typu CLIMAFLEX:
15-9
15-13
18-13
22-13
28-13
35-13
42-13
75 m
85 m
50 m
45 m
55 m
8m
Według montaŜu
20 m
55 m
50 m
50 m
45 m
55 m
8m
6._ZESTAWIENIE_MATERIAŁÓW.
LP.
4
WYSZCZEGÓLNIENIE
ILOŚĆ
Rura stalowa:
Dn 25
Dn 32
Dn 40
Dn 50
5
6
Według montaŜu
Kształtki, kolana hamburskie, redukcje stoŜkowe, kołnierze:
Izolacja rur z pianki polietylenowej firmy NMC typu CLIMAFLEX:
1” – 20
1 ¼” – 20
1 ½” – 20
2 ” - 20
7
8
9
10
11
25 m
21 m
10 m
80 m
Kolektory montaŜowe – Dn 80 ( 3 – odczepowe )
Zabudowa grzejników w pom nr 101 – długość ok. 35 m ( rys. nr 1 )
Pionowa zabudowa rur zasilających
Przypodłogowa zabudowa rur zasilających
Parapety nadgrzejnikowe
25 m
21 m
10 m
80 m
1 kpl.
ok.20m
ok.15m
5 szt.
