zał. 7 do SIWZ - ZAD.1_GRAFIT_KP nr 13_pok. soc

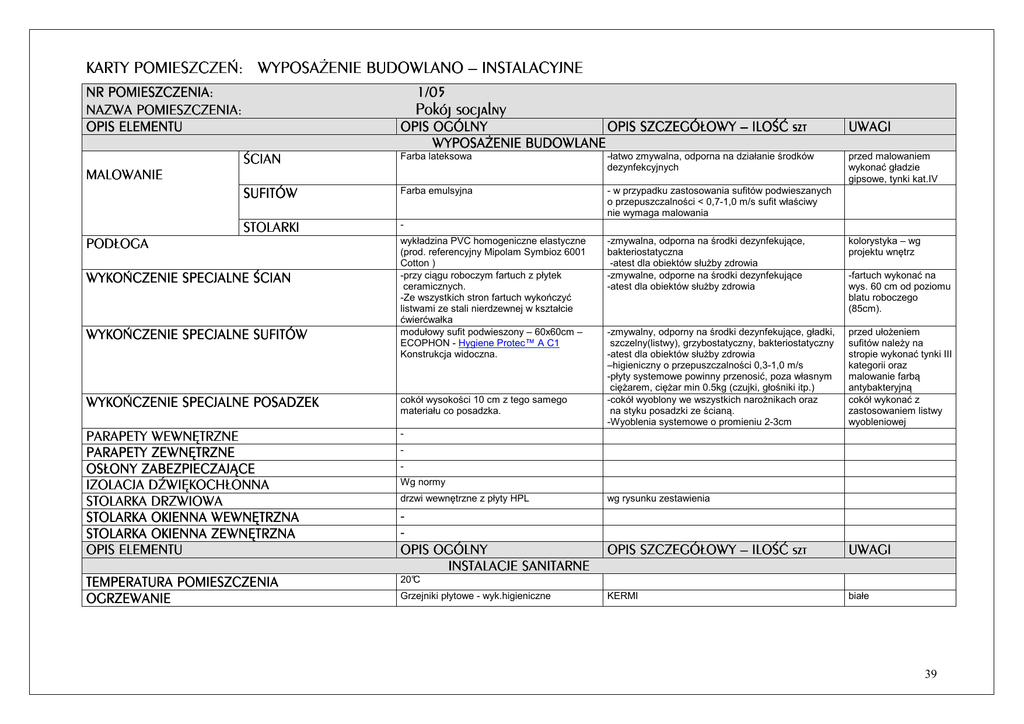

KARTY POMIESZCZEŃ: WYPOSAŻENIE BUDOWLANO – INSTALACYJNE
NR POMIESZCZENIA:
NAZWA POMIESZCZENIA:
OPIS ELEMENTU
1/05
Pokój socjalny
OPIS OGÓLNY
OPIS SZCZEGÓŁOWY – ILOŚĆ szt
WYPOSAŻENIE BUDOWLANE
UWAGI
ŚCIAN
Farba lateksowa
-łatwo zmywalna, odporna na działanie środków
dezynfekcyjnych
przed malowaniem
wykonać gładzie
gipsowe, tynki kat.IV
SUFITÓW
Farba emulsyjna
- w przypadku zastosowania sufitów podwieszanych
o przepuszczalności < 0,7-1,0 m/s sufit właściwy
nie wymaga malowania
STOLARKI
-
MALOWANIE
PODŁOGA
WYKOŃCZENIE SPECJALNE ŚCIAN
WYKOŃCZENIE SPECJALNE SUFITÓW
wykładzina PVC homogeniczne elastyczne
(prod. referencyjny Mipolam Symbioz 6001
Cotton )
-przy ciągu roboczym fartuch z płytek
ceramicznych.
-Ze wszystkich stron fartuch wykończyć
listwami ze stali nierdzewnej w kształcie
ćwierćwałka
modułowy sufit podwieszony – 60x60cm –
ECOPHON - Hygiene Protec™ A C1
Konstrukcja widoczna.
WYKOŃCZENIE SPECJALNE POSADZEK
cokół wysokości 10 cm z tego samego
materiału co posadzka.
PARAPETY WEWNĘTRZNE
PARAPETY ZEWNĘTRZNE
OSŁONY ZABEZPIECZAJĄCE
IZOLACJA DŹWIĘKOCHŁONNA
STOLARKA DRZWIOWA
STOLARKA OKIENNA WEWNĘTRZNA
STOLARKA OKIENNA ZEWNĘTRZNA
OPIS ELEMENTU
ELEMENTU
-
TEMPERATURA POMIESZCZENIA
OGRZEWANIE
20°C
-zmywalna, odporna na środki dezynfekujące,
bakteriostatyczna
-atest dla obiektów służby zdrowia
-zmywalne, odporne na środki dezynfekujące
-atest dla obiektów służby zdrowia
-zmywalny, odporny na środki dezynfekujące, gładki,
szczelny(listwy), grzybostatyczny, bakteriostatyczny
-atest dla obiektów służby zdrowia
–higieniczny o przepuszczalności 0,3-1,0 m/s
-płyty systemowe powinny przenosić, poza własnym
ciężarem, ciężar min 0.5kg (czujki, głośniki itp.)
-cokół wyoblony we wszystkich narożnikach oraz
na styku posadzki ze ścianą.
-Wyoblenia systemowe o promieniu 2-3cm
kolorystyka – wg
projektu wnętrz
-fartuch wykonać na
wys. 60 cm od poziomu
blatu roboczego
(85cm).
przed ułożeniem
sufitów należy na
stropie wykonać tynki III
kategorii oraz
malowanie farbą
antybakteryjną
cokół wykonać z
zastosowaniem listwy
wyobleniowej
Wg normy
drzwi wewnętrzne z płyty HPL
wg rysunku zestawienia
-
OPIS OGÓLNY
INSTALACJE SANITARNE
Grzejniki płytowe - wyk.higieniczne
OPIS SZCZEGÓŁOWY – ILOŚĆ szt
UWAGI
KERMI
białe
39
KARTY POMIESZCZEŃ: WYPOSAŻENIE BUDOWLANO – INSTALACYJNE
WYNTYLACJA
Grawitacyjna
Mechaniczna
Nawiewno-wywiewna
KLIMATYZACJA
OCZYSZCZANIE POWIETRZA
DOPROWADZENIE WODY CIEPŁEJ
-
DOPROWADZENIE WODY ZIMNEJ
Przyłącza dn15 – umywalka+zlewozmywak
ODPROWADZENIE ŚCIEKÓW
OPIS ELEMENTU
Przyłącza dn50
INSTALACJE
SPECJALNE
tlen
próżnia
próżnia
spr. powietrze
podtlenek azotu
dwutlenek węgla
odciąg gazów
anestetycznych
gaz ziemny
inne
OPIS ELEMENTU
OŚWIETLENIE
ZASILANIE
Anemostaty sufitowe
Kolor sufitu
Przyłącza dn15 – umywalka+zlewozmywak
OPIS OGÓLNY
INSTALACJE SPECJALNE
Baterie stojące bezdotykowe przy umywalce
Odcięcie zaworkiem na podejściu
Baterie stojące bezdotykowe przy umywalce
Odcięcie zaworkiem na podejściu
Syfony gruszkowe
OPIS SZCZEGÓŁOWY – ILOŚĆ szt
UWAGI
OPIS OGÓLNY
OPIS SZCZEGÓŁOWY – ILOŚĆ szt
INSTALACJE ELEKTRYCZNE
UWAGI
-
OGÓLNE
Oprawa oświetleniowa IP44
MIEJSCOWE
NOCNE
AWARYJNE
ŁĄCZNIKI
CZUJNIKI RUCHU
GNIAZDA OGÓLNE
GNIAZDA
GNIAZDA DATA
AWARYJNE
GNIAZDA TELETECHN.
WYPOSAŻENIE IT
SYGNALIZACJA P.POŻ.
-
Chalice190H2x26HF + Chalice190glass Thorn –szt.3
Łącznik 1-bieg.
Polo Optima – szt. 1
Gniazda wtyk. ogólne IP44
Polo Optima – szt. 5
-
40
KARTY POMIESZCZEŃ: WYPOSAŻENIE BUDOWLANO – INSTALACYJNE
DŹWIEKOWY SYGNAŁ
OSTRZEGAWCZT
KONTROLA DOSTĘPU
SYSTEM PRZYZYWOWY
SYGNALIZACJA
ZAJĘTOŚCI POM.
SYGNALIZACJA
WŁAMANIA
CCTV
OPIS ELEMENTU
URZĄDZENIA
-
OPIS OGÓLNY
OPIS SZCZEGÓŁOWY – ILOŚĆ szt
UWAGI
WYPOSAŻENIE TECHNOLOGICZNE STAŁE (MONTOWANE, ZASILANE)
umywalka ze stali nierdzewnej, zlewozmywak umywalka ze stali nierdzewnej
- 1 szt
ZASILANE INSTALACJĄ
jednokomorowy
zlewozmywak 1 komorowy – wg cz. graficznej – 1 szt
WODWOD-KAN
ZASILANE INSTAL.
SPECJALNYMI
ZASILANE ENERGIĄ
ELEKTRYCZNĄ
MONTOWANE
NA STAŁE
WYMOGI SPECJALNE
41
