INSTALACJA WENTYLACJI, WOD-KAN
etap: projekt budowlany
Przedsięwzięcie: ZMIANA SPOSOBU UŻYTKOWANIA CZĘŚCI POMIESZCZEŃ NA PARTERZE BUDYNKU
SZKOŁY PODSTAWOWEJ nr 9 przy ul. Chemicznej 9 w Inowrocławiu NA PRZEDSZKOLE

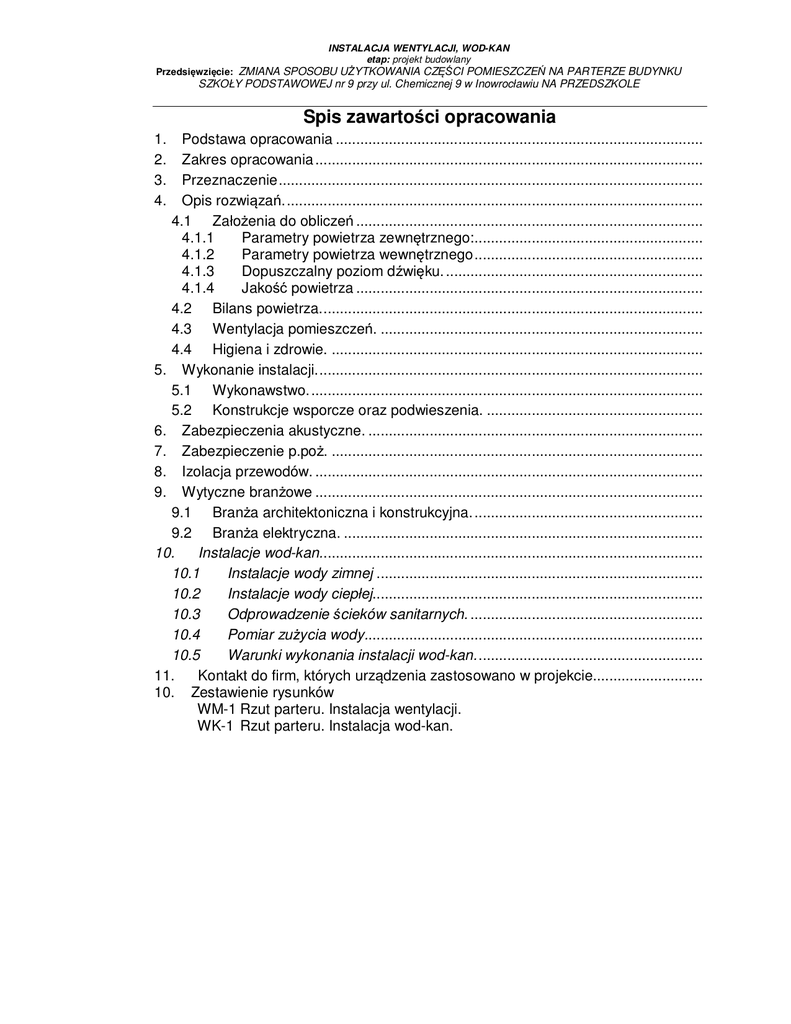

Spis zawartości opracowania
1.
2.
3.
4.
Podstawa opracowania ..........................................................................................
Zakres opracowania ...............................................................................................
Przeznaczenie ........................................................................................................
Opis rozwiązań. ......................................................................................................
4.1 Założenia do obliczeń .....................................................................................
4.1.1
Parametry powietrza zewnętrznego:........................................................
4.1.2
Parametry powietrza wewnętrznego ........................................................
4.1.3
Dopuszczalny poziom dźwięku. ...............................................................
4.1.4
Jakość powietrza .....................................................................................
4.2 Bilans powietrza. .............................................................................................
4.3 Wentylacja pomieszczeń. ...............................................................................
4.4 Higiena i zdrowie. ...........................................................................................
5. Wykonanie instalacji. ..............................................................................................
5.1 Wykonawstwo. ................................................................................................
5.2 Konstrukcje wsporcze oraz podwieszenia. .....................................................
6. Zabezpieczenia akustyczne. ..................................................................................
7. Zabezpieczenie p.poż. ...........................................................................................
8. Izolacja przewodów. ...............................................................................................
9. Wytyczne branżowe ...............................................................................................
9.1 Branża architektoniczna i konstrukcyjna. ........................................................
9.2 Branża elektryczna. ........................................................................................
10.
Instalacje wod-kan..............................................................................................
10.1
Instalacje wody zimnej ................................................................................
10.2
Instalacje wody ciepłej.................................................................................
10.3
Odprowadzenie ścieków sanitarnych. .........................................................
10.4
Pomiar zużycia wody...................................................................................
10.5
Warunki wykonania instalacji wod-kan. .......................................................
11.
Kontakt do firm, których urządzenia zastosowano w projekcie...........................
10. Zestawienie rysunków
WM-1 Rzut parteru. Instalacja wentylacji.
WK-1 Rzut parteru. Instalacja wod-kan.
OPIS TECHNICZNY
do projektu budowlanego instalacji wentylacji i wod-kan w pomieszczeniach szkoły,
przebudowywanych na przedszkole.
1. Podstawa opracowania
podkłady architektoniczne z zagospodarowaniem pomieszczeń
ustalenia rozwiązań instalacyjnych z Inwestorem
normy i przepisy projektowe
Prawo budowlane i mieszkaniowe
• Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie
warunków technicznych, jakim powiewny odpowiadać budynki i ich usytuowanie.
Dz.U. z 2002 Nr 75, poz. 690 wraz z późn. zmianami.
• Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 21 kwietnia
2006 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów
budowlanych i terenów
Normy
– PN-83/B-03430/Az.3:2000 – Wentylacja z budynkach mieszkalnych zamieszkania
zbiorowego i użyteczności publicznej. Wymagania.
– PN-73/B-03431 – Wentylacja mechaniczna w budownictwie. Wymagania.
– PN-76/B-03420 – Wentylacja i klimatyzacja. Parametry obliczeniowe powietrza
zewnętrznego.
– PN-78/B-03421 – Wentylacja i klimatyzacja. Parametry obliczeniowe powietrza
wewnętrznego w pomieszczeniach przeznaczonych do stałego przebywania ludzi.
– PN-78/B-10440 – Urządzenia wentylacyjne. Wymagania i badania przy odbiorze.
– PN-EN 12599:2002 Wentylacja budynków. Procedury badań i metody pomiarowe
dotyczące odbioru wykonanych instalacji wentylacji i klimatyzacji
– PN-B-76001:1996 – Przewody wentylacyjne. Szczelność. Wymagania i badania.
– PN-B-76002:1996 Wentylacja. Połączenia urządzeń, przewodów i kształtek
wentylacyjnych blaszanych
– PN-B-03434:1999 Wentylacja. Przewody wentylacyjne. Podstawowe wymagania i
badania
-
Inne dokumenty
– Warunki techniczne wykonania i odbioru instalacji wentylacyjnych (Wymagania
techniczne COBRTI INSTAL Zeszyt 5), wrzesień 2002r.
– uzgodnienia międzybranżowe
2. Zakres opracowania
Zakresem opracowania objęto instalacje wentylacji i wod-kan, pomieszczeń w
przebudowywanej części budynku szkolnego.
3. Przeznaczenie
Przeznaczeniem projektowanej instalacji wentylacji jest zapewnienie właściwych
warunków, czystości powietrza i komfortu osobom przebywającym w budynku.
4. Opis rozwiązań.
4.1 Założenia do obliczeń
4.1.1 Parametry powietrza zewnętrznego:
Wg. PN-76/B-03420 dla miejscowości Inowrocław
Warunki klimatyczne
zima
Strefa
I
Temp termometru suchego
-18oC
Temp. termometru mokrego
-18oC
Wilgotność względna
100%
Zawartość wilgoci
0,9 g/kg
entalpia
-15,9 kJ/kg
lato
II
+30oC
+21oC
52%
12,4 g/kg
59,9 kJ/kg
4.1.2 Parametry powietrza wewnętrznego
Parametry powietrza zgodne z PN-78/B-03421.
LP.
1
Pomieszczenie
Pom. przedszkola
Temperatura
o
[ C]
Latem temp wynikowa zależna od
temp pow. zewnętrznego
Zimą +20°C
Wilgotność względna [%]
Bez regulacji
4.1.3 Dopuszczalny poziom dźwięku.
Maksymalny poziom hałasu dla wentylacji i klimatyzacji będzie spełniał wymagania
normy PN-87/B-02151.02.
Tłumienie dźwięku organizowane będzie przez:
− połączenie centrali i wentylatorów z siecią kanałów za pomocą króćców elastycznych,
− Kanały wykonane w technologii CLIMAVER
4.1.4 Jakość powietrza
Przewidziano filtrację powietrza na filtrach klasy G4 w centrali wentylacyjnej.
4.2 Bilans powietrza.
Bilans powietrza wentylacyjnego został sporządzony dla wentylacji ogólnej w oparciu o
krotności wymian wymagane przepisami ogólnymi oraz minimalne ilości powietrza zalecane
dla komfortu osób przebywających w pomieszczeniach.
a) Toalety
b) Pomieszczenia techniczne
c) Sala dzieci
– 50 m3/h - miska ustępowa;
– 25 m3/h – pisuar
– 1,5 w/h
– 15 m3/h – na jedno dziecko
– 20 m3/h – na opiekuna
Zestawienie ilości powietrza dla poszczególnych pomieszczeń przedstawiono tabelarycznie.
Parter
Nr. pom/ Nazwa
Wysok.
Pow.
Kub.
pomieszczenia
Pom.
Ilość powietrza
wentylacyjnego
Krotność
Rodzaj przyjętej wentylacji
świeżego (m3/h)
1
m2
2
m
3
m3
4
naw.
5
wyw
6
naw.
7
wyw
8
9
10
1/korytarz
73
3.7
270
200
200
0.7
0.7
wentylacja mechaniczna
2/szatnia
25
3
75
200
200
2.7
2.7
3/toaleta
14.7
3.7
54
200
200
3.7
3.7
z ogólnej kubatury
+nawiewnik okienny
wentylator kanałowy
4/magazyn
6.9
3.7
26
50
50
2.0
2.0
5/toaleta
7.8
3
23
150
150
6.4
6.4
z ogólnej kubatury
6/sala dzieci
54.00
3.7
200
350
350
1.8
1.8
7/sala dzieci
54.00
3.7
200
350
350
1.8
1.8
8/sala dzieci
54.00
3.7
200
350
350
1.8
1.8
9/sala dzieci
53.00
3.7
196
350
350
1.8
1.8
10/pom socjalne
12.80
3.7
47
50
50
1.1
1.1
z ogólnej kubatury
11/Łazienka
4.80
3.4
16
75
75
4.6
4.6
z ogólnej kubatury
12/monitoring
7.60
3.4
26
50
50
1.9
1.9
14/pom. pielęgniarki 16.60
3.4
56
75
75
1.3
1.3
15/poczekalnia
3.7
67
50
50
0.8
0.8
18.00
z ogólnej kubatury
+nawiewnik okienny
z ogólnej kubatury
+nawiewnik okienny
nawiewnik okienny
4.3 Wentylacja pomieszczeń.
4.3.1. Wentylacja sal przedszkolnych
Powietrze wentylacyjne będzie doprowadzone za pomocą centrali wentylacyjnej
podwieszanej, nawiewno-wywiewnej z wymiennikiem krzyżowym firmy VBW engineering.
Dla okresu zimowego centrala została wyposażona w nagrzewnicę elektryczną. Temperatura
nawiewu powietrza na poziomie +20°C.
Centrala zostanie podwieszona w pomieszczeniu szatni.
Centrala wentylacyjna posiada sekcje filtracyjną, wyposażona w filtr klasy G4,
pozwalający na oczyszczenie powietrza dostarczanego do pomieszczeń.
Parametry centrali wentylacyjnej:
Centrala wentylacyjna SPS-1(50) VBW Engineering
m=256 kg
nawiew 1800 m3/h
~3; 400V; 50 Hz, 0,75 kW;
wywiew 1700 m3/h
~3; 400V; 50 Hz, 0,75 kW;
nagrzewnica elektryczna
~3; 400V; 50 Hz, 12 kW
Czerpnia powietrza została zaprojektowana jako ścienna i zostanie umieszczona na
ścianie szczytowej budynku, na wysokości ok. 5,7m nad poziomem gruntu.
Do realizacji nawiewu i wywiewu powietrza w pomieszczeniach zastosowano zawory
wentylacyjne. Powietrze nawiewane oraz wywiewane jest dostarczane za pomocą kanałów
wentylacyjnych prostokątnych wykonanych w technologii Climaver oraz kanałów okrągłych
Spiro. Kanały nawiewne oraz wywiewne zostaną rozprowadzone w zabudowach pod sufitami
pomieszczeń
Technologia wykonania kanałów Climaver pozwoliła na zrezygnowanie z tłumików
szumu oraz izolacji na kanałach prostokątnych, nawiewnym i wywiewnym.
Wyrzut powietrza z centrali został wyprowadzony przez szczytowa ścianę budynku, a
następnie zakończony ścienną wyrzutnią powietrza na wysokości ok. 5,7m nad poziomem
gruntu. Kanał czerpny i wyrzutowy projektowane są w technologii Climaver, Centrala
zostanie wyposażona w układ automatyki pozwalający na pracę urządzenia zgodnie z
harmonogramem ustalonym przez użytkownika.
4.3.2. Wentylacja pozostałych pomieszczeń
Pozostałe pomieszczenia będą wentylowane za pomocą wentylatorów kanałowych
wyciągowych, uruchamianych włącznikiem światła dla danego pomieszczenia lub zegarem
czasowym. W pomieszczeniach 10 i 14 należy zainstalować włączniki indywidualne
pozwalające na włączenie wentylatorów obsługujących te pomieszczenia. Nawiew do
pomieszczeń będzie odbywał się z ogólnej kubatury budynku poprzez kratkę wentylacyjną w
drzwiach wejściowych do pomieszczenia lub dodatkowo poprzez nawiewniki okienne.
Wywiew powietrza zostanie włączony w istniejące kanały wentylacji grawitacyjnej. Na
zakończeniu kanałów wywiewnych należy zainstalować nasady kominowe TU-150 firmy
DARCO.
4.4 Higiena i zdrowie.
Czerpnia ścienna powietrza umieszczona w ścianie budynku na wysokości minimum
+5,7m od poziomu terenu. Powietrze użytkowane do odzysku ciepła nie jest
zanieczyszczone żadnymi substancjami szkodliwymi dla środowiska i ludzi.
5. Wykonanie instalacji.
5.1 Wykonawstwo.
a) WAŻNE: podczas wykonywania instalacji wentylacyjnej należy zwrócić szczególną
uwagę na dbałość o czystość wewnętrzną kanałów wentylacyjnych i
zabezpieczenie wlotów do kanałów np. folią samowulkanizującą się. Po
zakończeniu określonych odcinków instalacji wentylacyjnej należy wloty i wyloty
zabezpieczyć. Kratki wentylacyjne i anemostaty montować po przedmuchaniu
instalacji a w przypadku pomieszczeń o podwyższonych wymaganiach
higienicznych, kanały wentylacyjne należy zdezynfekować.
b) Przy zamówieniu central na obiekt należy zweryfikować strony wykonania
urządzeń w stosunku do kart doborowych załączonych do projektu.
c) Montaż prowadzić zgodnie z projektem wykonawczym, DTR urządzeń i opracowaniem
Warunki Techniczne Wykonania i Odbioru Robót Budowlano- Montażowych . cz.II.
Roboty Instalacji Sanitarnych i Przemysłowych. Rozdz.12.
d) Prace rozruchowe wykonać wg PN-79/B-10440 „Wentylacja mechaniczna. Urządzenia
wentylacyjne. Wymagania i badania przy odbiorze” oraz „Warunków technicznych
wykonania i odbioru robót budowlano montażowych” – część II.
e) Przed rozpoczęciem robót dokonać rozpoznania w zakresie warunków prowadzenia
robót, oraz przygotowania placu budowy do rozpoczęcia prac instalacyjnych.
f) Przed montażem dokładnie sprawdzić jakość elementów i urządzeń. W przypadku
stwierdzenia uszkodzeń, wymienić na nowe bez wad, lub dokonać napraw w taki sposób,
aby zagwarantować właściwą jakość montażu i żywotność elementów. Sporządzić
protokół usterek elementów.
g) Prace rozpocząć po oględzinach miejsc montażu i wytyczeniu tras. Sprawdzić
przygotowanie i jakość konstrukcji dla central dachowych i agregatów klimatyzacyjnych.
h) W pierwszej kolejności montować urządzenia podstawowe, a w dalszej kolejności
instalację podstawową. Kształtki przejściowe zamawiać po założeniu urządzeń i ustaleniu
wysokości prowadzenia kanałów wentylacyjnych.
i) Przewody wentylacyjne okrągłe zaleca się wykonywać w systemie SPIRO z połączeniami
nasuwkowymi za pomocą nasuwek zewnętrznych i „nypli” wewnętrznych z uszczelką.
Kanały wentylacyjne okrągłe należy wykonywać w systemie Firmy ALNOR. Sieci
wentylacyjne nawiewne prostokątne należy wykonać z blachy ocynkowanej wg.
Ogólnych zasad, wynikających z normy BN-88/8865-004. Połączenia przewodów,
kształtek i urządzeń winny spełniać wymogi normy PN-B-76002:1996, a szczelność
wymogi normy PN-B-76001:1996 (szczelność normalna).
j) Kanały oraz kształtki wentylacyjne.
Wszystkie kanały wentylacyjne wykonać zgodnie ze specyfikacją materiałową zamieszczoną
w projekcie.
Kanały wentylacyjne blaszane należy wykonać i zmontować w klasie szczelności A (PN-B76001:1996, PN-B-76002:1996, PN-B-03434:1999) z blach stalowych ocynkowanych
(przewody o przekroju okrągłym będą wykonane z blachy ocynkowanej zwiniętej spiralnie –
rury spiro w wersji z uszczelką gumową). Dla podwyższenia szczelności, połączenia kanałów
prostokątnych dodatkowo ściskać klipsem, co 20 cm. Grubości blach na kanały należy
przyjmować tak, aby przewody poddane działaniu różnicy założonych ciśnień roboczych nie
wykazywały słyszalnych odkształceń płaszcza ani widocznych ugięć przewodów między
podporami. Podczas montażu kanałów należy zwracać uwagę, aby nie zabrudziły się ich
wewnętrzne ścianki. Wszelkie otwarte zakończenia przewodów, należy na czas budowy
zabezpieczyć odpowiednimi zaślepkami lub osłonami. Należy dopilnować, aby wnętrze
przewodów wolne było od wszelkich zanieczyszczeń bądź ciał obcych.
Minimalne grubości kanałów wynoszą:
kanały okrągłe –
∅100 ÷ ∅125 – 0,50 mm
∅160 ÷ ∅250 – 0,60 mm
∅280 ÷ ∅400 – 0,75 mm
kanały prostokątne (decyduje długość dłuższego boku) –
do 750 mm
– 0,75 mm
powyżej 750 do 1400 mm
– 0,9 mm
powyżej 1400 mm
– 1,1 mm
Dodatkowe wzmocnienia powinny być zapewnione poprzez przetłoczenia na ściankach i
profile wzmacniające. Zmiany kierunku i odgałęzienia wyposażyć w łopatki kierownicze, a ich
promień wewnętrzny winien wynosić co najmniej 100 [mm]. Przewody i kształtki muszą mieć
powierzchnię gładką, bez wgnieceń i uszkodzeń powłoki ochronnej. Technologiczne ubytki
powłoki ochronnej zabezpieczyć środkami antykorozyjnymi.
Kształtki wentylacyjne wykonywać etapowo w miarę wykonywania instalacji. Należy się liczyć
z koniecznością dopasowania niektórych kształtek i kanałów na budowie w trakcie montażu.
Wszystkie kształtki przyłączeniowe do central wentylacyjnych i urządzeń należy
specyfikować i wykonywać po ich zamontowaniu.
Należy również uwzględnić niezbędną ilość kanałów do dopasowywania na budowie (np.
luźne kołnierze, domiary).
k) wszystkie ciągi kanałowe, których spód znajduje się na wysokości poniżej 2,0 m od
posadzki – oznakowanie żółto-czarnymi pasami, zgodnie z wymogami przepisów BHP.
l) Nie należy przewodów wentylacyjnych okrągłych łączyć przez zastosowanie nitów
jednostronnych czy blacho wkrętów uniemożliwiające późniejsze czyszczenie przewodów
lub wystąpienie ich nieszczelności.
m) Kanały wentylacyjne na zewnątrz budynku należy zabezpieczyć w sposób trwały przed
korozją (np. malowanie proszkowe).
n)
o)
p)
q)
r)
s)
t)
u)
5.2
Odległość mocowań przewodów o wymiarze poprzecznym do: 500 mm co max 5 m , do
1000 mm co max 4 m.
Podwieszenia powinny spełniać wymagania normy PN-EN 12236:2003 „Wentylacja
budynków – Podwieszenia i podpory przewodów wentylacyjnych – Wymagania
wytrzymałościowe”
Kanały wentylacyjne przechodzące przez stropy lub ściany powinny być obłożone
podkładkami amortyzacyjnymi z wełny mineralnej lub innego materiału o podobnych
właściwościach na grubość ściany lub stropu.
Wszystkie czujniki automatycznej regulacji montować w miejscach o wyrównanych
parametrach przepływu.
Złącza śrubowe należy wykonać z elementów ocynkowanych.
Połączenia wyrównawcze odcinków instalacji wykonać starannie z zachowaniem
pewności połączenia.
Po montażu dokonać prób rozruchowych, pomiarów skuteczności ochrony i działania
zabezpieczeń elektrycznych.
We wszystkich instalacjach wentylacyjnych powinna być przeprowadzona regulacja
montażowa w celu uzyskania przepływów powietrza zgodnych z projektem, z
dokładnością wg normy PN-78/B-10440. regulację hydrauliczną instalacji należy wykonać
przed zamknięciem sufitów powieszonych i przed zakryciem instalacji wentylacyjnej. Do
elementów wyposażonych w siłowniki lub regulatory należy zapewnić dostęp przez
wykonanie otworów rewizyjnych zamykanych na klucz patentowy.
UWAGA: W przypadku znacznych odstępstw tras przewodów od tras wskazanych w
projekcie należy ponownie sprawdzić wymagany spręż dyspozycyjny dla central i
wentylatorów po ponownym przeliczeniu hydrauliki instalacji.
Protokół odbioru sporządzić po uzyskaniu pozytywnych wyników pomiaru.
Konstrukcje wsporcze oraz podwieszenia.
Montaż urządzeń należy wykonać w sposób pewny, uniemożliwiający przenoszenie
drgań z urządzeń do konstrukcji (stosować podkładki gumowe lub amortyzatory) i
uniemożliwiający przemieszczenie się urządzeń (przyspawać ograniczniki lub przykręcić
urządzenia do konstrukcji).
Należy uwzględnić ewentualną zmianę i dostosowanie gabarytów konstrukcji do
zastosowanych urządzeń.
W przypadku konieczności wykonania montażu na dachu w miejscach zaizolowanych,
montaż ten należy uzgodnić z wykonawcą poszycia dachu. Obróbkę wykończeniową izolacji
wykonuje zawsze wykonawca poszycia w odpowiedniej technologii i w sposób szczelny.
Wszystkie kanały i urządzenia należy podwieszać w sposób trwały i pewny oraz
eliminujący możliwość przenoszenia drgań z instalacji do konstrukcji (przewody
podtrzymywać przez elementy profilowane, przechodzące pod przewodem lub mocowane
przy pomocy specjalnych łączników, z przekładką dźwiękochłonną gumową). Kanały należy
podwieszać przy pomocy prętów gwintowanych mocowanych do stropu i ścian przy pomocy
wieszaków lub kotw. Podpory i podwieszenia wykonać minimum, co 2 metry. W każdym
przypadku mocowania należy bezwzględnie przestrzegać zaleceń konstruktora, co do
sposobu mocowania do poszczególnych elementów konstrukcji.
Przewody wentylacyjne powinny być wykonane i prowadzone w taki sposób, aby w
przypadku pożaru nie oddziaływały siłą większą niż 1 kN na elementy budowlane, a także,
aby przechodziły przez przegrody w sposób umożliwiający kompensacje wydłużeń
przewodu.
Zamocowania przewodów do elementów budowlanych powinny być wykonane z
materiałów niepalnych, zapewniających przejęcie siły powstającej w przypadku pożaru w
czasie nie krótszym niż wymagany dla klasy odporności klapy odcinającej.
Mocować elementy wentylacyjne i urządzenia z wykorzystaniem typowych systemów
mocowania instalacji p. f-my HILTI .
Należy stosować następujące systemy zawiesi do kanałów okrągłych:
MAC-PI Obejma do rur wentylacyjnych ocynkowana z wkładką gumową i głowica
gwintowaną – zakres średnic zewnętrznych
od dn80 do dn630
− MAC-PI Obejma do rur wentylacyjnych ocynkowana z wkładką gumową bez głowicy
gwintowanej – zakres średnic zewnętrznych od dn710 do dn1000
− MAC-WR łącznik kątowy do rur wentylacyjnych
Należy stosować następujące systemy zawiesi do kanałów prostokątnych :
− MAC-W łącznik kątowy
− MAC-WR łącznik kątowy do rur wentylacyjnych/klimatyzacyjnych
Należy stosować następujące mocowania do konstrukcji budynku:
− MF-SKD – kotwa przechylna
− MAB i MF-C Imadełka – do mocowania do stalowych dźwigarów bez spawania i
wiercenia
− MF-TSH Wieszak montażowy do blachy trapezowej
− AM – pręty gwintowane
− HKD – tuleja kotwiąca z gwintem wewnętrznym
−
6. Zabezpieczenia akustyczne.
Na Kanałach wykonanych w technologii CLIMAVER nie ma potrzeby stosowania
tłumików szumu.
7. Zabezpieczenie p.poż.
Projektowane kanały wentylacyjne prowadzone są w obrębie jednej strefy
pożarowej. Zastosowane materiały, z których wykonane są przewody wentylacyjne
mają charakter niepalny.
8. Izolacja przewodów.
•
•
•
kanał czerpny i wyrzutowy (CLIMAVER) wykonać w dodatkowej izolacji firmy
Armacell ARMA-CHEK S grubość 25 mm
kanały wentylacyjne prostokątne (CLIMAVER) prowadzone wewnątrz budynku, nie
wymagają dodatkowej izolacji
kanały okrągłe Spiro wykonać w izolacji firmy Armacell ARMA-CHEK S grubość 25
mm
9. Wytyczne branżowe
9.1 Branża architektoniczna i konstrukcyjna.
Elementy konstrukcyjne obiektu należy przystosować do montażu elementów instalacji
wentylacji. Przed przystąpieniem do wykonania dużych przebić przez przegrody budowlane
należy uzyskać opinię konstruktora o możliwości wykonania danego przebicia (zwłaszcza
dotyczy to ścian konstrukcyjnych).
− W miejscach przejść instalacji powietrznych przez elementy konstrukcyjne budynku
wykonać otwory montażowe o wymiarach o +5 cm większych (z każdej strony) od
wymiaru przewodu. W miejscach, które wymagają zastosowania nadproży należy je
zastosować
− Drzwi wskazane na rzutach instalacji wentylacji zaopatrzyć w kratki drzwiowe typowe
dla WC-tów.
− Kolor czerpni i wyrzutni ustalić z architektem.
9.2 Branża elektryczna.
Zasilić urządzenia
Do wszystkich układów wentylacyjnych należy doprowadzić energię elektryczną do napędu
silników wentylatorów, elementów sterowania i automatycznej regulacji. Zapotrzebowanie
poszczególnych elementów instalacji wentylacji mechanicznej na energię elektryczną
podano w Tabeli.
Zapotrzebowanie na energię elektryczną układów wentylacyjnych.
Nr.
pom./nazwa
Typ urządzenia
Moc
kW
Napi.
V
1
2
3
4
Natęż
enie
A
Sposób uruchamiania
5
Parter
Centrala wentylacyjna
SPS-1 nawiew
Centrala wentylacyjna
2/szatnia
SPS-1 wywiew
Nagrzewnica
elektryczna w centrali
wentylacyjnej
Wentylator kanałowy
3/ toaleta
TD350/125 ECOWATT
5/ toaleta
TD350/125 ECOWATT
11/Wc
TD350/125 ECOWATT
12/Monitoring
TD350/125 ECOWATT
14/pom.pielęgniar Wentylator kanałowy
ki
TD350/125 ECOWATT
0,75
0,75
12
0,022
0,022
0,022
0,022
0,022
400V
50Hz
400V
50Hz
RZS dla centrali wentylacyjnej
400V
50Hz
230V
50Hz
230V
50Hz
230V
50Hz
230V
50Hz
230V
50Hz
Moduł czasowy
Czujka ruchu
Moduł czasowy
Z oświetleniem
Moduł czasowy
Z oświetleniem
Moduł czasowy
Włącznik w pom. 10
Moduł czasowy
Włącznik w pom. 14
UWAGA: moduły czasowe i czujki ruchu są to dodatkowe elementy, które należy dołożyć do
układów wentylacyjnych
Całkowite zapotrzebowanie energii elektrycznej:
~14 kW
10. Instalacje wod-kan.
Opracowanie obejmuje projekt instalacji wody zimnej, ciepłej i kanalizacji
sanitarnej.
10.1 Instalacje wody zimnej
Wodę zimną do projektowanych przyborów projektuje się doprowadzić z
istniejącej instalacji rozprowadzonej na parterze budynku.
Przybory należy wpiąć do istniejących podejść ciepłej i zimnej wody,
zlokalizowanych na parterze budynku i zaznaczonych na rzucie budowlanym.
Instalację wody zimnej projektuje się z rur z polietylenu sieciowanego PE-Xa
firmy Uponor.
Baterie czerpalne do umywalek przewiduje się jako stojącą. Typ baterii,
stojąca czy naścienna, ostatecznie uzgodnić z Inwestorem i odpowiednio wykonać
podejścia.
Po wykonaniu instalacji przewody wody zimnej poddać próbie na ciśnienie w
obecności Inspektora Nadzoru (bez armatury) na ciśnienie 1,0 MPa, po czym
wykonać izolację przewodów przed wykraplaniem się wody. Grubość izolacji co
najmniej 10 mm.
Izolacja powinna mieć szczelną powłokę zewnętrzną, żeby para wodna z
otaczającego powietrza nie wykraplała się na rurach i powodowała zawilgocenia rur i
izolacji.
Przejścia przez ściany wykonać w tulejach ochronnych. Zachować odległość
przewodów wody od przewodów elektrycznych, co najmniej 0,5m przy prowadzeniu
równoległym – przewody wody poniżej przewodów elektrycznych.
Po wykonaniu instalację przepłukać i w razie potrzeby poddać dezynfekcji
celem uzyskania pozytywnych wyników badań bakteriologicznych wody.
10.2 Instalacje wody ciepłej
Wodę ciepłą do projektowanych przyborów sanitarnych projektuje się
doprowadzić z istniejącej instalacji rozprowadzonej na parterze budynku. Wykonanie
instalacji wody ciepłej analogicznie do instalacji wody zimnej.
10.3 Odprowadzenie ścieków sanitarnych.
Ścieki sanitarne z przyborów projektuje się odprowadzić do istniejących
podejść kanalizacji sanitarnej – wg części graficznej niniejszego opracowania.
Przewody kanalizacji sanitarnej prowadzone będą w posadzce.
Całość instalacji wykonać z rur i kształtek PVC.
10.4 Pomiar zużycia wody.
Pomiar zużycia wody ciepłej i zimnej realizowany będzie za pomocą
wodomierzy istniejących.
10.5 Warunki wykonania instalacji wod-kan.
Projektowane instalacje należy wykonać zgodnie z następującymi przepisami:
• “Warunki techniczne wykonania i odbioru instalacji wodociągowych”
COBRTI INSTAL Zeszyt 7
• “Warunki techniczne wykonania i odbioru instalacji kanalizacyjnych”
COBRTI INSTAL Zeszyt 12
•
•
•
•
PN-61/B-10715 - Wodociągi, szczelność przewodów
PN-92/B-01706 - Instalacja wodociągowa
PN-92/B-01707 - Instalacja kanalizacyjna
PN-81/H-02760 - Izolacje cieplne
Wytyczne układania rur kanalizacji firmy np. PIPE – LIVE, WAVIN zawarte w
katalogach technicznych. Odbiory instalacji i przyłączy wod-kan dokonywać zgodnie
z obowiązującymi normami w tym zakresie.
11. Kontakt do firm, których urządzenia zastosowano w projekcie.
♦Centrale wentylacyjne firmy VBW engineering- Przedstawicielstwo w Bydgoszczy
Damian Techner tel. (052) 582-44-96 kom. 607-152-919
Opracował
mgr inż. Marcin Kosieniak
UWAGA:
INSTALACJE
WENTYLACYJNE
MUSZĄ
BYĆ
PODDAWANA
CZASOWYM
PRZEGLĄDOM SERWISOWYM PRZEZ PRZESZKOLONEGO PRACOWNIKA LUB FIRMĘ
SERWISUJĄCĄ. SZCZEGÓLNĄ UWAGĘ NALEŻY ZWRÓCIĆ NA CZYSTOŚĆ FILTRÓW
W CENTRALACH WENTYLACYJNY.

Spis zawartości opracowania - Inowrocław Szkoła Podstawowa nr 9

Transkrypt

Podobne dokumenty

ZMIANA OFERTY nowy cennik w przygotowaniu centrale

6. Karta kwalifikacji pacjentów do przewlekłej wentylacji w

kozłowice sa pustak ceramiczny wentylacyjny

Karta kwalifikacji pacjentów do przewlekłej wentylacji

Ak tu ali za cja prze pi sów od no śnie wa run ków tech nicz nych sta

Wentylator sufitowy NV15 DOSPEL

Przewody kominowe-budynek Grębałowska 23-25

03-05 - zszarzecze

spis treści i . opis techniczny ii obliczenia i dobór urządzeń
