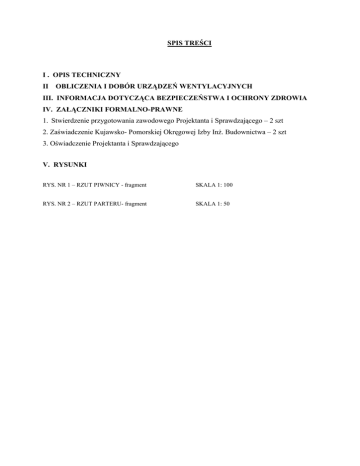

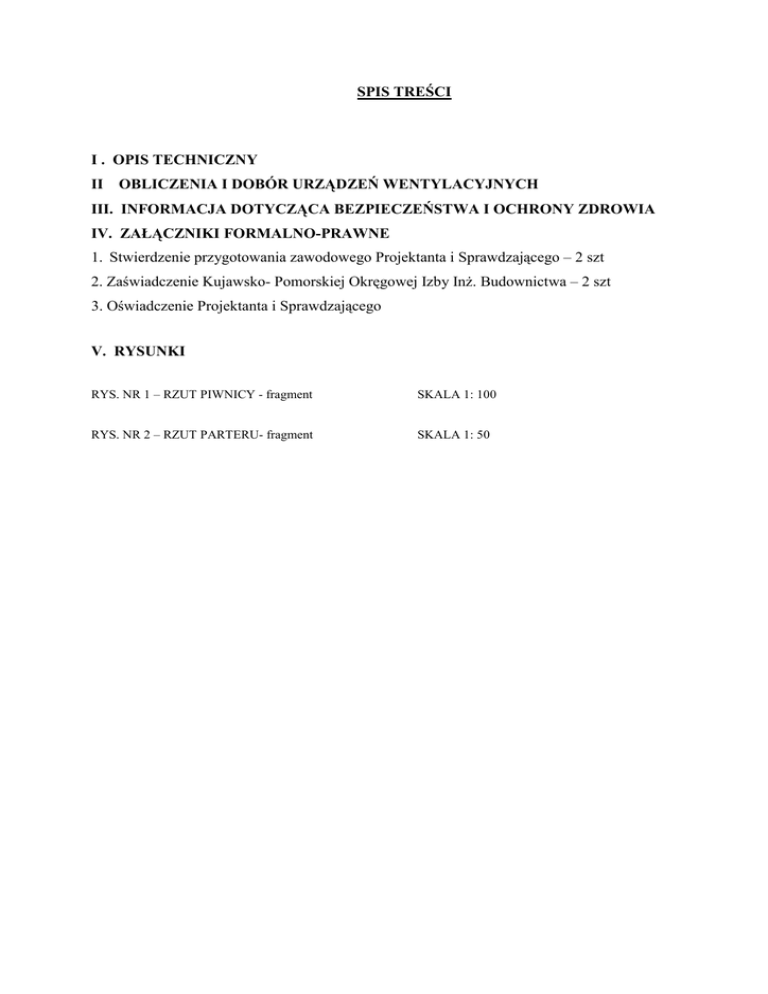

SPIS TREŚCI
I . OPIS TECHNICZNY
II
OBLICZENIA I DOBÓR URZĄDZEŃ WENTYLACYJNYCH
III. INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA
IV. ZAŁĄCZNIKI FORMALNO-PRAWNE
1. Stwierdzenie przygotowania zawodowego Projektanta i Sprawdzającego – 2 szt
2. Zaświadczenie Kujawsko- Pomorskiej Okręgowej Izby InŜ. Budownictwa – 2 szt
3. Oświadczenie Projektanta i Sprawdzającego
V. RYSUNKI
RYS. NR 1 – RZUT PIWNICY - fragment
SKALA 1: 100
RYS. NR 2 – RZUT PARTERU- fragment
SKALA 1: 50
I.Opis techniczny do projektu wykonawczego
wentylacji i instalacji ogrzewczych Pracowni Endoskopowej
1. Przedmiot i zakres opracowania
Przedmiotem opracowania jest projekt wykonawczy wentylacji i instalacji ogrzewczych
Pracowni Endoskopowej, usytuowanej na parterze budynku w rozbudowanym i
modernizowanym budynku Wojewódzkiego Szpitala Obserwacyjno-Zakaźnego w Bydgoszczy
przy ul. Floriana 12.
Zakres opracowania obejmuje :
-instalację wentylacji Pracowni Endoskopowej
-instalację c.o. opracowaną w aneksie (luty 2008r.).
Centralę wentylacyjną nawiewno-wywiewną obsługującą pomieszczenia Pracowni podwieszono
w pomieszczeniu komunikacji.
2. Podstawa opracowania
uzgodniony z UŜytkownikiem układ pomieszczeń Pracowni
projekt architektoniczny
projekt technologiczny
Rozporządzenie Min. Zdrowia w sprawie wymagań, jakim powinny odpowiadać pod
względem fachowym i sanitarnym pomieszczenia i urządzenia zakładu opieki
zdrowotnej z dnia 10 listopada 2006 r. ( Dz. Ustaw nr 213 poz. 1568).
Rozbudowa i modernizacja Wojewódzkiego Szpitala Obserwacyjno-Zakaźnego w
Bydgoszczy- Pawilon ŁóŜkowy – Projekt wykonawczy wentylacji mechanicznej, instalacji
ogrzewczych i kotłowni gazowej, grudzień 2005r.
Rozbudowa i modernizacja Wojewódzkiego Szpitala Obserwacyjno-Zakaźnego w
Bydgoszczy- Pawilon ŁóŜkowy – Aneks projektu budowlano-wykonawczego wentylacji
mechanicznej, instalacji ogrzewczych i kotłowni gazowej, luty 2008r.
inwentaryzacja dla potrzeb projektowania
normy i normatywy projektowania
aktualnie dostępna literatura i przepisy
oferty i dtr dostawców urządzeń.
3. ZałoŜenia projektowe
Projektowana Pracownia Endoskopii usytuowana jest na parterze w miejscu pokoju badań EKG i
pokoju USG.
Dla pomieszczeń Pracowni zaprojektowano wentylację mechaniczną nawiewno-wywiewną
utrzymującą w pomieszczeniach temperaturę 24 °C .
Pomieszczenia są pomieszczeniami czystymi, do których powietrze dostarczane są przez filtry o
odpowiedniej skuteczności.
Centrala nawiewna wyposaŜona jest w filtr klasy F7 (EU 7) .
Instalacja c.o. została opracowana w aneksie proj. budowlano-wykonawczego w lutym 2008r.
Zaprojektowana instalacja odpowiada wymaganiom pod względem komfortu cieplnego.
4. Opis techniczny przyjętych rozwiązań instalacji wentylacji
4.1 Pracownia Endoskopowa N7/W7
W pomieszczeniach gastroskopii, pokoju wybudzeń oraz w pom. kolonoskopii zaprojektowano
wentylację mechaniczną nawiewno –wywiewną ze stanem równowagi.
Ilość nawiewanego i wywiewanego powietrza dla pomieszczeń wynosi 600 m3/h.
Nawiew i wywiew powietrza realizowany jest za pomocą kratek wentylacyjnych
4.2 Pom. sanitarne pomieszczeniach pomocnicze W10
W pomieszczeniach WC i podręcznych magazynach przewiduje się nawiew powietrza otworami
w drzwiach, a wywiew indywidualnymi wentylatorkami łazienkowymi, zamontowanymi na
kanałach budowlanych, załączanymi z oświetleniem lub wyłącznikiem. Wyłączanie
wentylatorów z opóźnieniem czasowym
4.3 Centrala wentylacyjna
Centralę wentylacyjną nawiewno-wywiewną dla pomieszczeń Pracowni Endoskopii
podwieszono pod stropem parteru w komunikacji. Obsługa centrali odbywa się od dołu.
Nawiew powietrza przez projektowaną czerpnię ścienną, wywiew poprzez projektowaną
wyrzutnię dachową.
Centrala wentylacyjna podwieszana typ RK-700-SPE firmy Ekozefir składa się z :
modułu filtracji z filtrem wstępnym G4 (EU4)
modułu nagrzewnicy wodnej wyposaŜonej w zawór regulacyjny z siłownikiem termicznym
modułu filtracji z filtrem dokładnym F7 (EU7)
Centralę zamawia się z szafą zasilająco - sterującą wraz z okablowaniem oraz regulacją
temperatury i wydajności wentylatora.
4.4 Uwagi
-Podstawowe parametry i dane techniczne centrali wentylacyjnej przedstawiono w
zestawieniu.
-Czynnikami energetycznymi doprowadzonymi do central jest energia elektryczna,
woda grzewcza o parametrach zimą 80/60 °C
4.5 Materiały
Przewody wentylacyjne wykonać z blachy stalowej ocynkowanej w klasie podwyŜszonej
szczelności B wg PN-B-76001:1996, w technologii wykonawcy.
Kanały wentylacyjne obudować wg projektu budowlanego.
Na przewodach wykonać otwory rewizyjne ze szczelnymi pokrywami umoŜliwiające
czyszczenie kanałów, a takŜe urządzeń i elementów instalacji.
Otwory rewizyjne nie mogą obniŜać wytrzymałości i szczelności przewodów , jak
równieŜ właściwości cieplnych , akustycznych i przeciwpoŜarowych.
Otwory rewizyjne naleŜy wykonać w odległości max. 10 m. Pomiędzy otworami nie
powinno być więcej jak dwa kolana.
4.6 Izolacje termiczne
Kanały wentylacyjne naleŜy izolować termicznie matami z wełny mineralnej Lamella Mat
o grubości 30 mm .
4.7 Uwagi wykonawcze
Wykonanie instalacji wentylacji naleŜy powierzyć się specjalistycznemu
przedsiębiorstwu instalacyjnemu
Kanały wentylacyjne prostokątne i okrągłe wykonać z blachy stalowej
ocynkowanej
- Instalację wentylacyjną naleŜy wykonać zgodnie z:
• PN-73/B-03431- Wentylacja mechaniczna w budownictwie. Wymagania.
• PN-78/B-10440 - Wentylacja mechaniczna . Urządzenia wentylacyjne.
Wymagania i badania przy odbiorze.
• PN-B-03434 - Przewody wentylacyjne. Podstawowe wymagania i badania
• PN-B-76002 - Połączenia urządzeń, przewodów i kształtek wentylacyjnych
blaszanych.
• PN-B-76001 - Przewody wentylacyjne. Szczelność. Wymagania i badania
• Warunkami technicznymi wykonania i odbioru instalacji wentylacyjnych, zeszyt 5
wyd. COBRTI INSTAL W-wa wrzesień 2002 r.
- Odbiór robót naleŜy przeprowadzić wg wymagań normy PN EN 12599 - Wentylacja
budynków -Procedury badań i metody pomiarowe dotyczące odbioru wykonanych
instalacji wentylacji i klimatyzacji.
- Szczególną uwagę naleŜy zwrócić na odbiory końcowe robót zanikających (obudowy kanałów
wentylacyjnych).
- Kanały przechodzące przez ściany naleŜy uszczelnić wełną mineralną.
- Kanały podwieszać do stropu i mocować do ścian za pomocą typowych podwieszeń i podpór.
- W czasie wykonawstwa przestrzegać obowiązujących przepisów przeciwpoŜarowych i bhp.
Wszelkie ewentualne zmiany i odstępstwa od projektu naleŜy uzgodnić z projektantem w ramach
nadzoru autorskiego.
- Stosować firmowe tłumiki i przepustnice.
- MontaŜ instalacji wentylacyjnej ze względu na gabaryty kanałów jest zawsze kłopotliwy, dlatego
teŜ szczególną uwagę naleŜy zwrócić na koordynację wszystkich robót branŜowych. Przed
montaŜem i wykonaniem prefabrykacji przewodów i elementów instalacji naleŜy przejść trasę
kanałów i sprawdzić czy nie występują przeszkody nieprzewidziane projektem.
Przyjęte urządzenia wentylacyjne spełniają wymagania załoŜone w projekcie.
Dopuszcza się zastosowanie urządzeń o podobnym standardzie, przy
uwzględnieniu warunków serwisowych i eksploatacyjnych.
Warunkiem prawidłowej pracy instalacji wentylacji jest właściwa eksploatacja.
Wszystkie urządzenia powinny znajdować się pod bezpośrednim nadzorem słuŜb technicznych
Szpitala.
Zagadnienia eksploatacji, bieŜącej obsługi i konserwacji , przeglądów okresowych i remontów
powinny zostać opracowane w "Instrukcji obsługi i konserwacji systemów wentylacyjnych ".
5. Instalacja grzewcza do nagrzewnicy i instalacja c.o.
Zaprojektowano instalację grzewczą do nagrzewnicy wentylacyjnej o parametrach 80/60 °C.
Rozprowadzenie czynnika grzewczego naleŜy wykonać z rur stalowych czarnych ze szwem wg
PN-H- 74244:1979, łączonych spawaniem. Przewody prowadzić ze spadkiem min 3 ‰ pod
stropem piwnicy i parteru.
Przejścia przewodów przez stropy i ściany wykonać w tulejach ochronnych oraz zabezpieczyć
termicznie i akustycznie wełną mineralną i polkitem.
Przy nagrzewnicy centrali wentylacyjnej montować na zasilaniu osadnik siatkowy typu FS-1,
zawory odcinające kulowe, a na powrocie zawór regulacyjny z siłownikiem dostarczany z
centralą oraz zawór równowaŜący MSV-BD Leno prod. Danfoss.
Odpowietrzenie instalacji za pomocą automatycznych odpowietrzników z zaworkiem stopowym
typu EA 122 firmy Honeywell.
Utrzymanie właściwego ciśnienia i temperatury wody grzejnej będzie się odbywać automatycznie
układem regulacyjno- pogodowym w kotłowni gazowej.
Regulacja ciśnienia odbywać się będzie przy nagrzewnicy za pomocą automatycznych zaworów
równowaŜących firmy Danfoss typ MSV-BD Leno.
Ze względu na znaczną wraŜliwość nowoczesnej armatury na mechaniczne zanieczyszczenia
wody gorącej instalacja musi zostać starannie wypłukana z prędkością przepływu wody 1,5 - 2,0
m/s.
Instalację naleŜy poddać próbie szczelności na ciśnienie 0,6 MPa. W czasie przeprowadzania
prób szczelności i płukania zładu wszystkie zawory regulacyjne muszą znajdować się w stanie
całkowitego otwarcia.
Przewody rozprowadzające izolować zgodnie z PN-B-02421:2000 otulinami z wełny mineralnej
TERMOROCK prod. ROCKWOOL, przy grubości izolacji:
- 30 mm – dla średnic do 25 mm,
Izolacje powinny posiadać aktualne aprobaty p.poŜ.
MontaŜ instalacji przeprowadzić zgodnie z “Warunkami technicznymi wykonania i odbioru
instalacji ogrzewczych” - zeszyt 6 COBRTI INSTAL, normą PN-B-10400:1964 – “Urządzenia
centralnego ogrzewania w budownictwie powszechnym, wymagania i badania techniczne przy
odbiorze” oraz wymogami stawianymi przez producentów urządzeń i armatury.
Instalacja c.o. dla pracowni została zaprojektowana w aneksie proj. bud. – wyk. i pozostaje bez
zmian.
II
Obliczenia i dobór urządzeń wentylacyjnych
1. Zestawienie ilości powietrza
Zestawienie wentylacji pomieszczeń Pracowni Endoskopi
Nawiew
Wywiew
Nr
pom.
Nazwa
pomieszczenia
Temp.
[oC]
Kubatura
[m3]
1
Gastroskopia
Pokój
wybudzeń
Kolonoskopia
Pok. opisów
+24
48
5
240
N7
5
240
+24
43
2
80
N7
2
80
+24
+20
56
25
5
2
280
50
Kabina
sanitarna
+20
15
7
100
sanitariat
+20
10
5
50
Depozyt ubrań
+16
20
3
60
krotność
wym.[1/h]
ilość pow.
[m3/h]
Nr zespołu
krotność
wym.[1/h
]
ilość
pow.
[m3/h]
Nr zespołu
N7/W7
2
3
4
N7
5
Infiltracja
3
N7=600 [m3/h]
Otwory w
7
drzwiach
Otwory w
5
drzwiach
Otwory w
3
drzwiach
W7
W7
280
W7
50
W7
W7=650 [m3/h]
Went.
100
graw. W10
Went.
50
graw. W10
Went.
60
graw. W10
2. Zestawienie urządzeń wentylacyjnych
Nr zładu
Nazwa urządzenia
Centrala wentylacyjna
nawiewno-wywiewna RKN7/W7
700-SPE z nagrzewnicą
wodną
W10
Wentylator łazienkowy
EDM 200 TZ
Ilość
Parametry
Dane elek. Dane konstr.
urządzenia
1
600/650 m3/h
Q=3,7 kW
3
50-100
3. Zestawienie kanałów i kształtek wentylacyjnych
330 W
2,4 A
230 V
810x510,
l=720 mm
G=62 kg
25 W
230 V
Φ 120mm
G = 0,9 kg
Uwagi
Ekozefir (Centrala z nagrzewnica
wodną z zaworem regulacyjnym z
siłownikiem termicznym,
zabezpieczeniem
przeciwzamroŜeniowym, filtr EU7
Venture Industries
III. INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA
Podstawą opracowania informacji BIOZ są:
- Ustawa Prawo budowlane z dnia 7 lipca 1994 r. z późniejszymi zmianami;(tekst jednolity Dz. U.
Nr 156 z 2006 r., poz.1118)
Rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003 r. w sprawie informacji dotyczącej
bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz. U. Nr 120 z
2003 r., poz. 1126).
Zakres robót obejmuje remont i modernizację Wojewódzkiego Szpitala Obserwacyjno- Zakaźnego przy
ul. Św. Floriana 12 w Bydgoszczy tj realizację Pracowni Endoskopowej w obrębie Izby Przyjęć.
NaleŜy szczelnie zabezpieczyć teren prowadzenia robót.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
18.
19.
20.
21.
22.
23.
24.
25.
26.
Całość robót wykonać zgodnie z:
warunkami pozwolenia na budowę;
warunkami uzgodnień;
''Warunkami technicznymi wykonania i odbioru instalacji wentylacyjnych” wyd. COBRTI „Instal”,
zeszyt 5, Warszawa 2002 r.;
''Warunkami technicznymi wykonania i odbioru instalacji ogrzewczych” wyd. COBRTI „Instal”,
zeszyt 6, Warszawa 2003r.;
Rozporządzeniem Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997 r. w sprawie ogólnych
przepisów bezpieczeństwa i higieny pracy (Dz. U. nr 129 z 1997 r. poz. 844);
Rozporządzeniem Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny
pracy podczas wykonywania robót budowlanych (Dz. U. nr 47 z 2003 r. poz. 401);
Rozporządzenie Ministra Gospodarki z dnia 17 września 1999 r. w sprawie bezpieczeństwa i higieny
pracy przy urządzeniach i instalacjach energetycznych (Dz. U. nr 80 z 1999 r. poz. 912);
PN-EN 1506:2007 - Wentylacja budynków - Przewody proste i kształtki wentylacyjne z blachy o
przekroju kołowym – Wymiary;
PN-B-01411:1999 - Wentylacja i klimatyzacja – Terminologia;
PN-B-03434:1999 - Wentylacja - Przewody wentylacyjne - Podstawowe wymagania i badania;
PN-B-76001:1996 - Wentylacja - Przewody wentylacyjne - Szczelność. Wymagania i badania;
PN-B-76002:1976 - Wentylacja - Połączenia urządzeń, przewodów i kształtek wentylacyjnych
blaszanych;
PN-EN 1751:2001 - Wentylacja budynków - Urządzenia wentylacyjne końcowe - Badania
aerodynamiczne przepustnic regulacyjnych i zamykających;
PN-EN 1886:2001 - Wentylacja budynków - Centrale wentylacyjne i klimatyzacyjne Właściwości
mechaniczne;
ENV 12097:1997 - Wentylacja budynków - Sieć przewodów - Wymagania dotyczące części
składowych sieci przewodów ułatwiających konserwację sieci przewodów;
PN-EN 12599:2002 - Wentylacja budynków - Procedury badań i metody pomiarowe dotyczące
odbioru wykonanych instalacji wentylacji i klimatyzacji;
PN-EN 12236:2003
- Wentylacja budynków - Podwieszenia i podpory przewodów;
PN-EN 215:2002 - Termostatyczne zawory grzejnikowe. Wymagania i badania.;
PN-EN 442-1:1999 - Grzejniki. Wymagania i warunki techniczne.;
PN-90/B-01430 - Ogrzewnictwo. Instalacje centralnego ogrzewania. Terminologia.;
PN-B-02414:1999 - Ogrzewnictwo i ciepłownictwo. Zabezpieczenie instalacji ogrzewań wodnych
systemu zamkniętego z naczyniami wzbiorczymi przeponowymi. Wymagania.;
PN-91/B-02419 - Ogrzewnictwo i ciepłownictwo. Zabezpieczenie instalacji wodnych i wodnych
zamkniętych systemów ciepłowniczych. Badania.;
PN-91/B-02420 - Ogrzewnictwo. Odpowietrzenie instalacji ogrzewań wodnych. Wymagania.;
PN-B-02421:2000 - Ogrzewnictwo i ciepłownictwo. Izolacja cieplna przewodów, armatury i
urządzeń. Wymagania i badania przy odbiorcze.;
PN-C-04607:1993 - Woda w instalacjach ogrzewania. Wymagania i badania jakości wody.;
27. Wymagania wytrzymałościowe - instrukcjami składowania, transportu, montaŜu i prób określonymi
przez poszczególnych producentów.
Przed przystąpieniem pracowników do robót szczególnie niebezpiecznych naleŜy przeprowadzić
szkolenie dotyczące zagroŜeń i sposobu ich uniknięcia, potwierdzone wpisem do specjalnego zeszytu
„Szkolenie stanowiskowe”.
Na terenie budowy powinien przebywać przez cały czas pracownik nadzoru średniego ze strony
Wykonawcy. Okresową kontrolę nad prawidłowością wykonawstwa robót wykonuje Inspektor Nadzoru
ze strony Inwestora.
W trakcie budowy bezwzględnie przestrzegać przepisów BHP w zakresie transportu, montaŜu,
składowania materiałów, oznakowania miejsc niebezpiecznych itp.
Na budowie w oznaczonym miejscu winna być apteczka wyposaŜona w środki opatrunkowe i
podstawowe medykamenty, wykaz telefonów słuŜb ratowniczych oraz nazwisko osoby odpowiedzialnej
za BHP.
mgr inŜ. Maria Hanna Granowska
