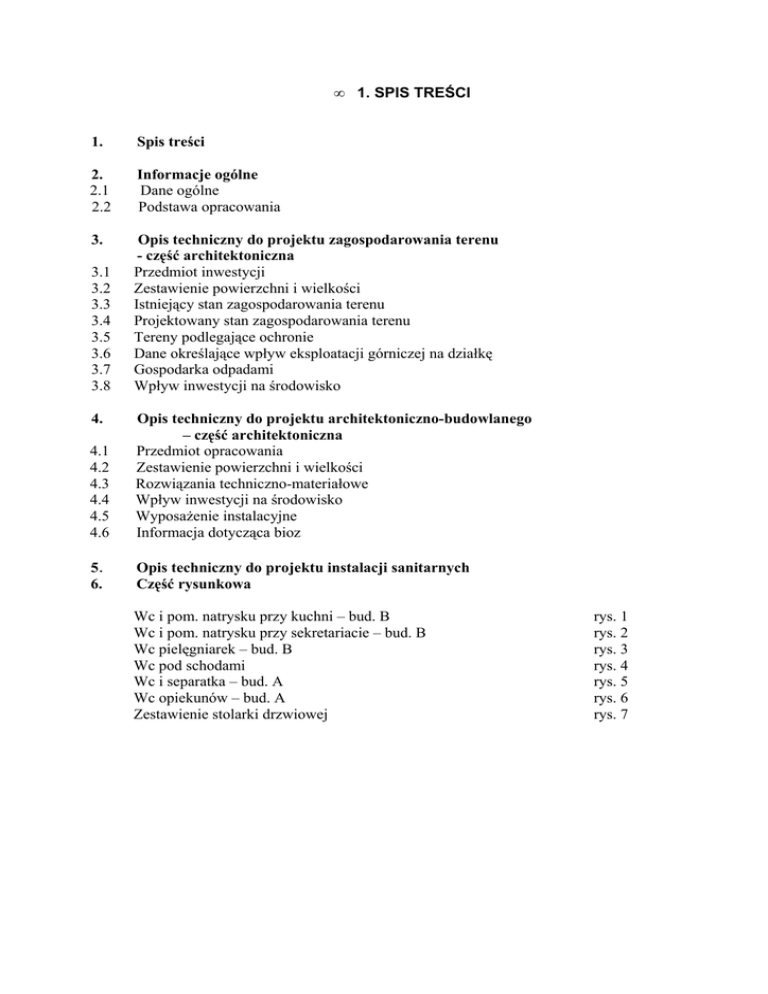

1. SPIS TREŚCI
1.
Spis treści
2.
2.1
2.2
Informacje ogólne
Dane ogólne
Podstawa opracowania
3.
Opis techniczny do projektu zagospodarowania terenu
- część architektoniczna
Przedmiot inwestycji
Zestawienie powierzchni i wielkości
Istniejący stan zagospodarowania terenu
Projektowany stan zagospodarowania terenu
Tereny podlegające ochronie
Dane określające wpływ eksploatacji górniczej na działkę
Gospodarka odpadami
Wpływ inwestycji na środowisko
3.1
3.2
3.3
3.4
3.5
3.6
3.7
3.8
4.
4.1
4.2
4.3
4.4
4.5
4.6
Opis techniczny do projektu architektoniczno-budowlanego
– część architektoniczna
Przedmiot opracowania
Zestawienie powierzchni i wielkości
Rozwiązania techniczno-materiałowe
Wpływ inwestycji na środowisko
Wyposażenie instalacyjne
Informacja dotycząca bioz
5.
6.
Opis techniczny do projektu instalacji sanitarnych
Część rysunkowa
Wc i pom. natrysku przy kuchni – bud. B
Wc i pom. natrysku przy sekretariacie – bud. B
Wc pielęgniarek – bud. B
Wc pod schodami
Wc i separatka – bud. A
Wc opiekunów – bud. A
Zestawienie stolarki drzwiowej
rys. 1
rys. 2
rys. 3
rys. 4
rys. 5
rys. 6
rys. 7
2. INFORMACJE OGÓLNE
2.1 Dane ogólne
Adres inwestycji: obręb Wroniniec, dz. dz. Nr 324/2, jednostka ewidencyjna Niechlów
56-215 Niechlów, Wroniniec 59
Inwestor:
Dom Pomocy Społecznej we Wronińcu, 56-215 Niechlów, Wroniniec 59
2.2 Podstawa opracowania
1
Zlecenie Inwestora;
2
Mapa zasadnicza w skali 1:1000;
3
Uzgodnienia z Inwestorem;
4
Przepisy techniczno-budowlane, normy.
3. OPIS TECHNICZNY DO PROJEKTU ZAGOSPODAROWANIA TERENU
3.1 Przedmiot inwestycji
Przedmiotem opracowania jest remont i modernizacja pomieszczeń sanitarnych
w Domu Pomocy Społecznej we Wronińcu.
3.2 Istniejący stan zagospodarowania terenu
Działka inwestycji leży na terenie płaskim. W centralnej części działki znajduje się
przedmiotowy budynek DPS-u, w części południowej – budynki pomocnicze, techniczne.
Od strony północnej z działką inwestycji sąsiaduje droga wojewódzka nr 324 ze
skrzyżowaniem z drogą wojewódzką nr 305. Po stronie wschodniej działki inwestycji
znajdują się ruiny kościoła, oraz zabudowa mieszkaniowa, południowej – pola uprawne i
zabudowa mieszkaniowa, a po stronie zachodniej – zabudowa usługowa.
3.3 Projektowany stan zagospodarowania terenu
Zagospodarowanie terenu nie ulega zmianie.
3.4 Tereny podlegające ochronie
Nie dotyczy.
3.5 Dane określające wpływ eksploatacji górniczej na działkę
Teren inwestycji leży w obszarze eksploatacji gazu ziemnego. Nie stwierdzono
wpływu eksploatacji górniczej na przedmiotowy budynek.
3.6 Gospodarka odpadami
Odbiór odpadów budowlanych na zasadach określonych przez Gminę Niechlów.
3.7 Wpływ inwestycji na środowisko
Planowana inwestycja nie należy do przedsięwzięć, o których mowa w art. 59 ustawy z
dnia 3 października 2008r. o udostępnieniu informacji o środowisku i jego ochronie,
udziale społeczeństwa w ochronie środowiska oraz o ocenach oddziaływania na
środowisko (Dz. U. Nr 199, poz.1227) i nie znajduje się w katalogu zawartym w
rozporządzeniu Rady Ministrów z dnia 9 listopada 2010 r. w sprawie przedsięwzięć
mogących znacząco oddziaływać na środowisko (Dz. U. Nr 213, poz. 1397 z późn. zm.).
4. OPIS TECHNICZNY DO PROJEKTU ARCHITEKTONICZNO-BUDOWLANEGO
•
4.1
Przedmiot opracowania
Przedmiotem opracowania jest remont i modernizacja pomieszczeń sanitarnych w
Domu Pomocy Społecznej we Wronińcu.
4.2
Zestawienie powierzchni i wielkości
Powierzchnie podłogi pomieszczeń sanitarnych
wc i pom. natrysku przy kuchni – bud. B
1.1. pom. natrysku
1.2. wc
- 1,67m
- 1,92m2
wc i pom. natrysku przy sekretariacie – bud. B
2.1 wc
- 1,20m2
2.2 pom. natrysku
- 1,26m2
- 2,46m2
wc pielęgniarek – bud. B
3.1 przedsionek wc
3.2 wc
- 2,44m2
wc pod schodami
5.1 przedsionek wc
5. 2 wc
wc i separatka – bud. A
6.1 przedsionek
6. 2 wc
6. 3 separatka
wc opiekunów – bud. A
9.1 wc
•
- 3,59m2
2
- 1,00m2
- 1,44m2
- 2,33m2
- 1,19m2
- 1,14m2
- 10,76m2
2
- 2,11m
- 1,28m2
- 7,37m2
- 1,07m2
- 1,07m2
RAZEM:
- 22,65m2
4.3 Rozwiązania techniczne i materiałowe
Posadzki. We wszystkich pomieszczeniach płytki antypoślizgowe o podwyższonym
standardzie. W pomieszczeniach z natryskami wykonać spadki do wpustów podłogowych
pod prysznicami. W posadzce wykonać izolację z płynnej folii.
Ściany. Zamurowania ścian z bloczków pianobetonowych (np. Siporex) pokryte
tynkiem cementowo-wapiennym.
Wykończenie ścian. Ściany należy do wysokości 2m pokryć płytkami ceramicznymi.
Powyżej malowanie farbą emulsyjną w kolorze białym 2x na zagruntowane podłoże.
Wykończenie sufitów. Sufity malowanie farbą emulsyjną w kolorze białym 2x na
zagruntowane podłoże.
Stolarka drzwiowa. Wszystkie drzwi płycinowe, drewniane w kolorze buk z
obejmującymi ościeżnicami. W dolnej części kratki lub tuleje nawiewne. Część drzwi
z górnym przeszkleniem z szyby mlecznej. Część drzwi z poręczami dla osób
niepełnosprawnych i obustronnym wzmocnieniem ze stali nierdzewnej w dolnej
części. Szczegóły wg zestawienia.
Wyposażenie pomieszczeń. Część pomieszczeń wyposażyć w poręcze dla osób
niepełnosprawnych. Armatura sanitarna wg przedmiaru.
4.4 Wpływ inwestycji na środowisko
Przewiduje się, że przedmiotowa inwestycja nie będzie stanowić źródła zagrożeń dla
środowiska, higieny i zdrowia użytkowników, oraz jego otoczenia.
4.5 Wyposażenie instalacyjne
W związku z remontem pomieszczeń sanitarnych należy dokonać niezbędnej wymiany
przewodów elektrycznych, wyłączników prądu i opraw oświetleniowych (do
pomieszczeń wilgotnych).
Ponadto należy dokonać podłączenia nowej armatury sanitarnej do instalacji wodnokanalizacyjnej, oraz dokonać wymiany i montażu przewodów wentylacyjnych wg
przedmiaru.
4.6 Informacja dotycząca bezpieczeństwa i ochrony zdrowia
1.
Zakres robót
1.1.
Roboty rozbiórkowe
1.2.
Roboty murarskie
1.3.
Roboty tynkarskie
1.4.
Roboty posadzkowe
1.5.
Roboty malarskie
1.6.
Roboty instalacyjne
1.7.
Roboty instalacyjne elektryczne
2.
Istniejące zagospodarowanie terenu
Obiekt położony jest w miejscowości Wroniniec nr 59na działce o nr ewid. dz. Nr
324/2, jednostka ewidencyjna Niechlów
Dojazd na działkę z drogi publicznej zlokalizowanej po stronie północnej.
Wskazania dotyczące zagrożeń B.I.O.Z. podczas realizacji robót budowlanych
Teren budowy zabezpieczyć przed dostępem osób trzecich.
Materiały składować na równym i suchym terenie. Powierzchnię na składowanie
materiałów wyrównać do poziomu.
Przed przystąpieniem do robót murarskich, tynkarskich, izolacyjnych, posadzkowych,
drogowych, instalacyjnych i innych za każdym razem poinformować pracowników o
wymaganiach dotyczących w/w robót oraz o zagrożeniach na danych stanowiskach
pracy.
3.
-
-
-
-
-
-
4.
-
-
-
5.
-
-
Stanowiska pracy powinny być zorganizowane w sposób wykluczający możliwość
upadku, potknięć i okaleczeń oraz zapewniający całkowicie swobodę ruchów w czasie
pracy.
Na stanowiskach roboczych zachować czystość i porządek.
Na podkładzie betonowym stemple stawiać na kawałkach desek (podwalinach) aby
zapobiec uszkodzeniu betonu.
Stemple drewniane podbić dwoma klinami. Słup podbity jednym klinem będzie się z
niego zsuwał.
Maszyny budowlane i instalacje elektryczne na budowie wymagają fachowej obsługi i
stałej kontroli stanu technicznego.
Każdorazowo przed rozpoczęciem pracy betoniarką, wibratorem oraz
elektronarzędziami należy sprawdzić stan techniczny kabla zasilającego pod kątem
uszkodzeń uziemienia oraz czy zacisk kabla zerowego na korpusie nie jest zluzowany
lub uszkodzony. Każda z w/w wad sprzętu może zagrażać obsłudze.
W podnośnikach i wciągarkach muszą być bezwzględnie przeprowadzone okresowe
badania lin oraz zabezpieczone osłonami wszystkie poruszające się części maszyn i
urządzenia transmisyjne. Korpusy maszyn i urządzeń elektrycznych powinny być
bezwzględnie uziemione a w czasie pracy żurawi i dźwigów nie wolno przebywać pod
zawieszonym na haku ciężarze.
Do materiałów najbardziej szkodliwych należy wapno oraz cementy i suche zaprawy
cementowe dlatego do mieszaniny należy najpierw dodać wodę a potem mieszać.
Robotnik przygotowujący zaprawę wapienną lub cementową winien być wyposażony w
okulary ochronne oraz skórzane natłuszczone rękawice ochronne.
Materiały takie jak cegła, bloczki, pustaki, kostka brukowa, nie należy opierać o
parkany. Należy je składować na twardym, równym podłożu na paletach.
Piasek na placu budowy usypywać w pryzmy o nachyleniu skarp 1:1,5 i wysokości
maksymalnie 1,5 m.
Wskazania dotyczące prowadzenia instruktażu
Kierownik budowy przeprowadza instruktaż wszystkim pracownikom przed
przystąpieniem do wykonywania robót szczególnie niebezpiecznych na budowie.
Określa zasady postępowania w przypadku wystąpienia zagrożenia.
Codziennie przed wejściem na roboty pracownicy powinni zostać przeszkleni z zakresu
bhp na indywidualnym stanowisku przez kierownika budowy.
Pracownicy powinni być przeszkoleni z zakresu ochrony środowiska i utylizacji
odpadów powstających przy realizacji budowy.
Należy w widocznym dla wszystkich miejscu wywiesić informację o przepisach p-poż.
Każde urządzenie elektryczne musi posiadać tablicę informacyjną instrukcji obsługi.
Załączenia do sieci energetycznej powinny być przeprowadzone przez uprawnionego
elektromontera.
W czasie wykonywania robót szczególnie niebezpiecznych na budowie wyznacza się
osobę bezpośredniego nadzoru w osobie mistrza.
Wskazania dotyczące zagrożenia w strefach szczególnego zagrożenia.
W trakcie wykonywania robót niebezpiecznych należy wygrodzić strefę zagrożenia i
odpowiednio oznakować tablicami informacyjnymi o występującym zagrożeniu i
zakazie wstępu osobom postronnym.
Wygrodzić i oznaczyć drogę ewakuacyjną dla pojazdów ratunkowych w razie pożaru lub
innych zagrożeń. Drogi ewakuacyjne nie powinny kolidować z urządzeniami do obsługi
budowy (betoniarki, mieszadła, składowiska materiałów).
-
-
7.
-
-
Teren budowy wyposażyć w sprzęt niezbędny do gaszenia pożaru oraz w zależności od
potrzeb, w system sygnalizacji pożarowej dostosowany do charakteru budowy,
fizycznych i chemicznych właściwości substancji znajdujących się na terenie budowy, w
ilości wynikającej z liczby zagrożonych osób.
Złącze kablowe powinno znajdować się na terenie budowy i posiadać wyłącznik
umożliwiający awaryjne wyłączenie dopływu energii elektrycznej.
W celu zabezpieczenia pracowników przed możliwością porażenia prądem elektrycznym
w czasie obsługi maszyn i urządzeń elektrycznych należy dopilnować aby każde
urządzenie elektryczne było wyposażone w odpowiednią ochronę podstawową.
Wskazania organizacyjne
Dokumentacja budowy, dziennik budowy oraz niezbędne dokumenty eksploatacji
maszyn na budowie będą przechowywania budowie i dostępne dla osób upoważnionych
do kontroli.
Na czas budowy na terenie należy ustawić kontener zaplecza budowy umożliwiający
prawidłowy nadzór nad robotami oraz zapewniający potrzeby socjalne pracowników
(tymczasowy ustęp, miejsce do spożywania posiłków, miejsce na szatnię i umywalnię z
apteczka pierwszej pomocy).
Opracował:
5.
O P I S T E C H N I C Z N Y – INSTALACJE SANITARNE
I. Podstawa opracowania:
• zlecenie inwestora,
• inwentaryzacja architektoniczna pomieszczeń higieniczno-sanitarnych,
• wizja lokalna,
• obowiązujące przepisy i normy projektowania.
II.
Przedmiot opracowania:
Przedmiotem opracowania jest remont wewnętrznej instalacji wod-kan,
centralnego ogrzewania oraz wentylacji dla pomieszczeń higieniczno-sanitarnych,
dla personelu i osób niepełnosprawnych, w celu polepszenia warunków życia i
pracy opiekunów i pensjonariuszy, przebywających w Domu Pomocy Społecznej
we Wronińcu.
III. Wewnętrzna instalacja wody zimnej, ciepłej i kanalizacji sanitarnej
1. Opis instalacji wody zimnej i ciepłej
Modernizacja instalacji wody zimnej ciepłej i cyrkulacji będzie polegała na wymianie
podejść do baterii umywalkowych, natryskowych, zaworów odcinających do spłuczek
ustępowych oraz wymianie zaworów odcinających na pionach wody zimnej, ciepłej i
cyrkulacji.
Instalację wewnętrzną wody zimnej, ciepłej projektuje się z rur miedzianych,
dopuszczonych do stosowania do wody pitnej, łączonych za pomocą lutowania
miękkiego, a przed odbiornikami za pomocą łączników gwintowanych uszczelnianych
taśmami teflonowymi lub włóknem konopnym. W celu lepszego rozłożenia szczeliwa
należy stosować odpowiednią pastę.
Elementem czerpania wody zimnej i ciepłej będą baterie stające umywalkowe z
opóźnieniem czasowym, z mieszaczem, baterie natryskowe ścienne, bateria
zlewozmywakowa stojąca, natomiast tylko wody zimnej: zawory pływakowe w
płuczkach ustępowych. Baterie natryskowe należy zamontować na wysokości:
min. 95 cm, max 120 cm, słuchawka musi mieć wąż o min. dł. 150 cm. Należy
zapewnić możliwość zarówno powieszenia słuchawki na ścianie (na wys. śr. 120
cm) jak i trzymania jej w ręku.
Przewody poziome instalacji prowadzić ze spadkiem 5‰ w kierunku przyborów,
w celu umożliwienia odwodnienia instalacji.
Przewody prowadzić w bruzdach ściennych lub w rurze osłonowej w posadzce.
Przewody miedziane zaizolować otulinami THERMAFLEX, typ Therma Compact IS, o
grubości zgodnej z wytycznymi producenta: 13 mm - woda zimna, – woda ciepła:
zgodnie w wytycznymi poniżej.
Dla wody ciepłej i cyrkulacji wymagana jest minimalna izolacyjność materiału λ=0,035
W/(m.K) i grubość izolacji: dla rur o średnicy wewnętrznej do 22 mm – 20 mm, dla rur
o średnicy wewnętrznej od 22 do 35 mm – 30 mm.
Przed wylaniem posadzek i zamurowaniem bruzd instalację przepłukać oraz
poddać próbie ciśnieniowej na ciśnienie 0,9 MPa w obecności Inspektora Nadzoru.
Wynik próby winien być odnotowany w Dzienniku Budowy.
2. Instalacja kanalizacji sanitarnej.
Modernizacja pomieszczeń higieniczno-sanitarnych dla personelu i osób
niepełnosprawnych, polegać będzie na wymianie urządzeń: białego montażu oraz
wymianie istniejących podejść kanalizacji sanitarnej.
Instalację wykonać z rur i kształtek PCV, łączonych kielichowo. Kanały o
średnicy 110 i 50 mm układać ze spadkiem min. 2% w ścianie lub pod posadzką.
Wyposażenie pomieszczeń higieniczno-sanitarnych, stanowią:
- umywalki montowane: górna krawędź max. 85 cm,
- miski ustępowe typu „kompakt”,
- zlewozmywak ze stali nierdzewnej z ociekaczem,
- odwodnienie liniowe łazienkowe, długości 90 cm (natrysk bez barier z
kotarą).
3. Instalacja c.o.
Zakres przebudowy instalacji c.o. obejmuje demontaż istniejących grzejników
żeliwnych, oczyszczenie, pomalowanie i ponowny montaż, zamontowanie
dodatkowych grzejników płytowych, w pomieszczeniach: sekretariatu i pokoju
dyrektora. Należy również wymienić istniejące zawory grzejnikowe oraz
podejścia do grzejników, montując je w bruzdach ściennych i izolując.
Nowym elementem grzejnym będzie grzejnik płytowy typu CV zaworowy, z
zaworem termostatycznym. Grzejnik należy zamontować 6 cm od ściany. Na
rurach przyłącznych zamontować zawory odcinające.
Instalację centralnego ogrzewania: rury przyłączne do grzejnika projektuje się z
rur miedzianych, łączonych za pomocą lutowania miękkiego, a przed grzejnikiem
za pomocą łączników gwintowanych uszczelnianych taśmami teflonowymi lub
włóknem konopnym. W celu lepszego rozłożenia szczeliwa należy stosować
odpowiednią pastę. Rury prowadzić w ścianie, w bruździe, podejście do nowych
grzejników ze ściany do kształtki VEKOLUX w grzejniku.
Przewody w bruzdach prowadzić w takiej odległości od ścian aby możliwa była
późniejsza izolacja.
Do mocowania rur miedzianych należy stosować uchwyty przesuwne wykonane z
tworzyw sztucznych, obejmy z miedzi lub jej stopów.
Po zmontowaniu instalacji należy instalację przepłukać i poddać ją próbie
szczelności ( 6 atm. przez 1 godzinę bez spadku ciśnienia), wykonać nastawy
wstępne na zaworach termostatycznych, wykonać próbę na gorąco z dokonaniem
końcowej regulacji.
Rury w całości zaizolować otulinami np. ThermaCompact IS (lub równoważne), o
grubości ścianki wg wytycznych poniżej.
Dla otulin przewodów centralnego ogrzewania wymagana jest minimalna izolacyjność
materiału λ=0,035 W/(m.K) i grubość izolacji: dla rur o średnicy wewnętrznej do 22
mm – 20 mm. Przy zastosowaniu materiału izolacyjnego o innym współczynniku λ
należy odpowiednio skorygować grubość warstwy izolacyjnej.
4. Instalacja wentylacji
W WC dla niepełnosprawnych zaprojektowano wentylację grawitacyjną
nawiewną – wywiewną (patrz projekt konstrukcyjny)
a)
Nawiew: poprzez kratki kompensacyjne w drzwiach,
b)
Wywiew: wentylatory np. DECOR 100 (lub równoważny), oznaczone
symbolem WM1, zamontowane na ścianie, uruchamiane czujnikiem podczerwieni.
Wentylatory te mają
automatyczne żaluzje uniemożliwiające przeciwny
zamierzonemu ruch powietrza oraz muszą mieć ustawione opóźnienie czasowe.
UWAGA! Należy wykonać regulację instalacji i badania skuteczności wentylacji
Podstawowe dane pomieszczeń wentylowanych
Nr
pom.
NAZWA
KUBAT.
ILOŚĆ
POW.
m2
m3
wywiew
m3/h
1,67
5,24
26
np. DECOR100
WM1
1,92
6,03
50
np. DECOR100
WM1
POW.
WENTYLATOR i
oznaczenie na rys.
1.1
Natrysk k/kuchni
1.2
WC k/ kuchni
2.1.
WC k/sekretariatu
1,2
3,14
50
2.2.
Natrysk k/sekretariatu
1,28
3,35
17
3.2
WC pielęgniarek
1,44
4,56
50
2,33
6,06
50
np. DECOR100
WM1
1,28
3,55
50
np. DECOR100
WM1
1,07
2,94
50
np. DECOR100
WM1
5.1+5. WC, przedsionek pod schod.
2
6.2
WC przy separatce
9.1
WC opiekunów
np. DECOR100
WM1
np. DECOR100
WM1
np. DECOR100
WM1
Oznaczenia:
WM 1– Wentylator mechaniczny uruchamiany czujnikiem podczerwieni
IV. Warunki techniczne wykonania i odbioru.
Podczas wykonywania robót ziemnych i montażowych oraz przy
odbiorze należy stosować się do obowiązujących norm, wytycznych i warunków
zawartych w Rozporządzeniu M.I. nr 690 z dnia 12.04.2002r. w sprawie
warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie z
Dz. Ustaw nr 75 z dnia 15 czerwca 2002 r., z późniejszymi zmianami oraz w
"Warunkach Technicznych Wykonania i Odbioru Rurociągów z Tworzyw
Sztucznych” wydanych przez Polską Korporację Techniki Sanitarnej, Grzewczej i
Gazowej.
Opracowała:
mgr inż. Łucja Szypiłło
