INSTYTUT ENERGETYKI Oddział Gdańsk
Jednostka Badawczo-Rozwojowa
ul. Mikołaja Reja 27, 80-870 Gdańsk
tel. (48 58) 349 82 00, fax: (48 58) 349 76 85
e-mail: [email protected]
http://www.ien.gda.pl
ZAKŁAD URZĄDZEŃ ENERGOELEKTRONICZNYCH
tel. (48 58) 349 81 00, fax: (48 58) 349 76 85, GSM: 602 639 079, e-mail: [email protected]

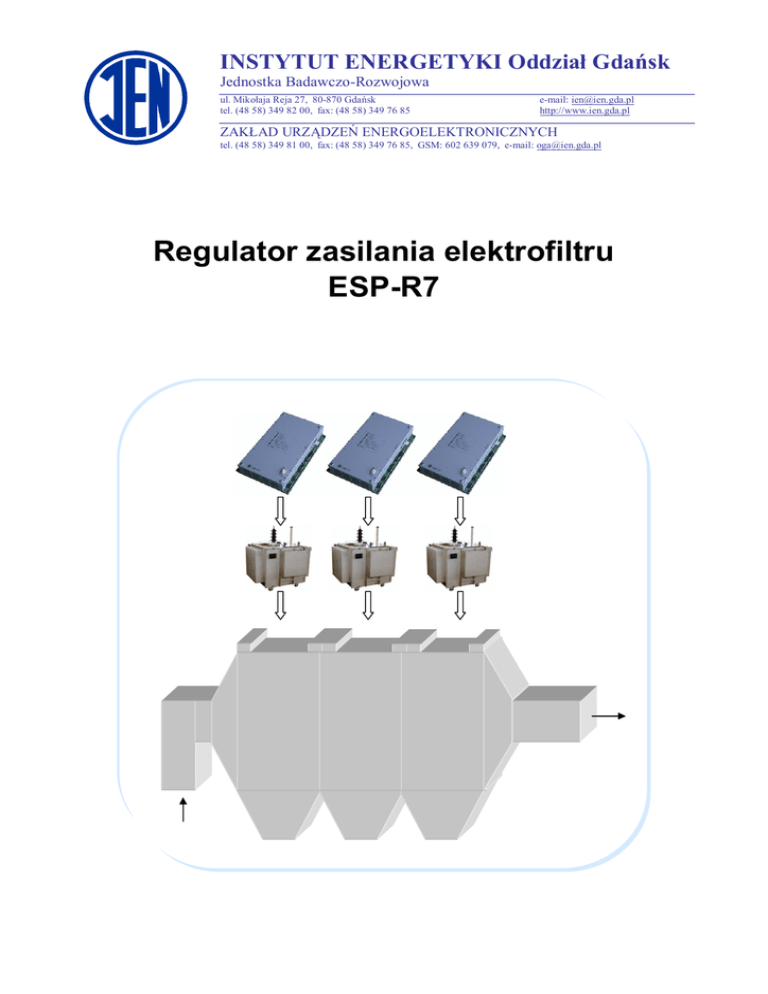

Regulator zasilania elektrofiltru
ESP-R7
Instytut
Energetyki
Oddział
Gdańsk,
wykorzystując
swoje
ponad
30
letnie
doświadczenie w dziedzinie elektrofiltrów oraz
obecność
w
instalacjach
odpylających
w elektrowniach zawodowych i przemysłowych
kilkuset
cyfrowych
regulatorów
napięcia
elektrofiltrów
typu
ESP-R5
i
ESP-R6
wyprodukowanych w latach 1995-1999 w naszym
Instytucie, opracował nową wersję regulatora
napięcia elektrofiltru o symbolu ESP-R7
Regulator ESP-R7
Podstawowe cechy funkcjonalne regulatora to:
· Odwzorowanie kształtu napięć i prądów po stronie pierwotnej i wtórnej zespołu
zasilającego poprzez szybkie próbkowanie i przetwarzanie sygnałów
z rozdzielczością 12 bitów, umożliwiające optymalne sterowanie napięciem
zasilającym elektrofiltru oraz obliczanie wartości skutecznych i chwilowych
napięć i prądów oraz mocy i energii. Funkcje te realizowane są z wykorzystaniem
2 mikroprocesorów do obsługi wejść analogowych oraz mikroprocesora
32 bitowego z koprocesorem matematycznym do obsługi algorytmów sterowania
i transmisji.
· Możliwość zamknięcia pętli sterowania nie tylko poprzez pomiar napięć i prądów,
ale również poprzez sygnał pomiarowy z pyłomierza umożliwiając tym samym
energooszczędny tryb pracy tzn. taki tryb, który minimalizując ilość zużywanej
przez elektrofiltr energii nie dopuszcza do przekroczeń ustalonych poziomów
emisji.
· Możliwość połączenia grupy regulatorów sterujących pojedynczymi zespołami
zasilającymi w sieć (interfejs szeregowy) współpracującą z dowolnego typu
sterownikiem nadrzędnym lub z systemem komputerowym przy wykorzystaniu
standardowego protokołu komunikacyjnego (Modbus).
Wprowadzanie danych do regulatora (parametryzacja) odbywa si ę przy użyciu panelu
operatorskiego lub przy użyciu serwisowego programu komputerowego i komputera
przenośnego. Panel operatorski może być montowany na drzwiach szafy sterowniczej,
pulpicie sterowniczym lub może być używany jako jednostka przenośna.
Regulator ESP-R7 realizuje następujące funkcje sterownicze i kontrolne:
·
·
·
·
Załączanie zespołu zasilającego;
Bezprądowe wyłączanie zespołu;
Kontrola zabezpieczeń zespołu (3 wejścia alarmowe);
Wykrywanie i sygnalizacja zwarć na podstawie analizy sygnałów napięcia
elektrofiltru lub prądu i napięcia uzwojenia pierwotnego transformatora WN;
· Wykrywanie niesymetrii zasilania (uszkodzenia jednego tyrystora);
· Wykrywanie (dwiema metodami) i przerywanie wyładowań łukowych i iskrowych;
· Sygnalizacja lokalna i zdalna stanów awaryjnych;
· Możliwość wyboru jednego z 8 programów sterowania:
1.
2.
3.
4.
5.
6.
7.
8.
Sterowanie ręczne serwisowe;
Sterowanie ręczne;
Sterowanie ręczne quasiimpulsowe;
Automatyczna regulacja napięcia zasilania elektrofiltru w zależności
od częstotliwości przeskoków;
Sterowanie quasiimpulsowe;
Sterowanie quasiimpulsowe z podkładem;
Sterowanie energooszczędne z pyłomierzem;
Sterowanie energooszczędne z pyłomierzem – algorytm fuzzy logic;
· Ograniczanie na zadanym poziomie prądu zasilania zespołu, napięcia
elektrofiltru lub napięcia elektrofiltru przy strzepywaniu;
· Możliwość zadawania częstości przeskoków;
· Pomiar charakterystyki prądowo-napięciowej komory;
· Wykrywanie ulotu wstecznego i ograniczanie prądu elektrofiltru po wykryciu ulotu
wstecznego;
·
·
·
·
·
·
Pomiar czasu rzeczywistego i rejestracja zdarzeń dotyczących regulatora;
Rejestracja przebiegu chwilowego napięcia elektrofiltru;
Sterowanie pracą dwóch napędów strzepywaczy;
Ograniczenie maksymalnej wartości liczby sterującej (kąt zapłonu tyrystorów);
Możliwość nastawiania i nadzoru z komputera nadrzędnego;
Możliwość wykorzystania jednego panelu operatorskiego do obs ługi kilku
regulatorów;
· Wprowadzanie nastaw serwisowych z komputera przenośnego;
· Dwa znormalizowane wyjścia 4..20 mA do podłączenia zewnętrznych mierników
prądu i napięcia elektrofiltru;
· Autodiagnostyka regulatora.
Dane techniczne regulatora ESP-R7
Wejścia/wyjścia:
· 16 wejść dwustanowych (styk bezpotencjałowy);
· 6 wejść analogowych podzielonych na dwie odizolowane od siebie grupy (4+2);
· 2 wyjścia analogowe 4..20 mA;
· 8 wyjść dwustanowych napięciowych (24V DC, max 50 mA) ogólnego
przeznaczenia;
· 2 wyjścia dwustanowe kluczujące, do sterowania tyrystorów;
· 2 wyjścia 24 V DC przeznaczone do zasilania zapłonnika
· 1 złącze komunikacyjne typu PWL/PHU do systemu nadrzędnego
· 1 złącze komunikacyjne typu DB9 do panelu operatorskiego
Parametry techniczne:
· Wymiary (szer x wys x głęb):
· Napięcie zasilania:
· Pobór mocy:
· Temperatura pracy:
· Temperatura przechowywania:
· Wilgotność względna:
220 x 305 x 80 mm
230 V AC
<60 VA (max. obciążenie wyjść dwustanowych)
+5°C do +45°C
-40°C do +85°C
< 75 %
Wyposażenie służące do komunikacji z regulatorem
Do lokalnej komunikacji z regulatorem przewidziano dwa typy pulpitów operatorskich
oraz program serwisowy:
· Panel operatorski PO-R7 z wyświetlaczem 4 x 20 znaków – przeznaczony
do wyświetlania danych alfanumerycznych opisujących bieżącą pracę zespołu
zasilającego i komory elektrofiltru oraz umożliwiający zmianę podstawowych
nastaw regulatora
· Panele operatorskie POG-R7 i POG-R7/1 z graficznym wyświetlaczem LCD,
przeznaczone są do wizualizacji pracy zespołów zasilających i komory
elektrofiltru. POG-R7 może pracować z wieloma regulatorami połączonymi siecią
wykorzystującą interfejs szeregowy RS485, natomiast panel POG-R7/1
współpracuje z jednym regulatorem, ale rozszerzono w nim funkcje wizualizacji
pracy regulatora.
· Program komputerowy „Regulator” – program serwisowy przeznaczony
do komputera przenośnego. Komputer przenośny jest podłączany do regulatora
w miejsce panelu operatorskiego. Możliwa jest wówczas zmiana nastaw
serwisowych regulatora, kalibracja wejść analogowych oraz wizualizacja pracy
zespołu zasilającego i komory elektrofiltru.
Panel operatorski PO-R7
Graficzny panel operatorski POG-R7
Regulator ESP-R7 jest wyposażony w dwa wyjścia komunikacyjne: jedno
dla dołączenia panelu operatorskiego i drugie – dla sterownika systemu nadrz ędnego.
Rozwiązanie takie umożliwia zdalne nastawianie i wizualizację pracy regulatora
ze sterownika, z komputera lub z innego systemu nadrzędnego (Master, Procontrol).
