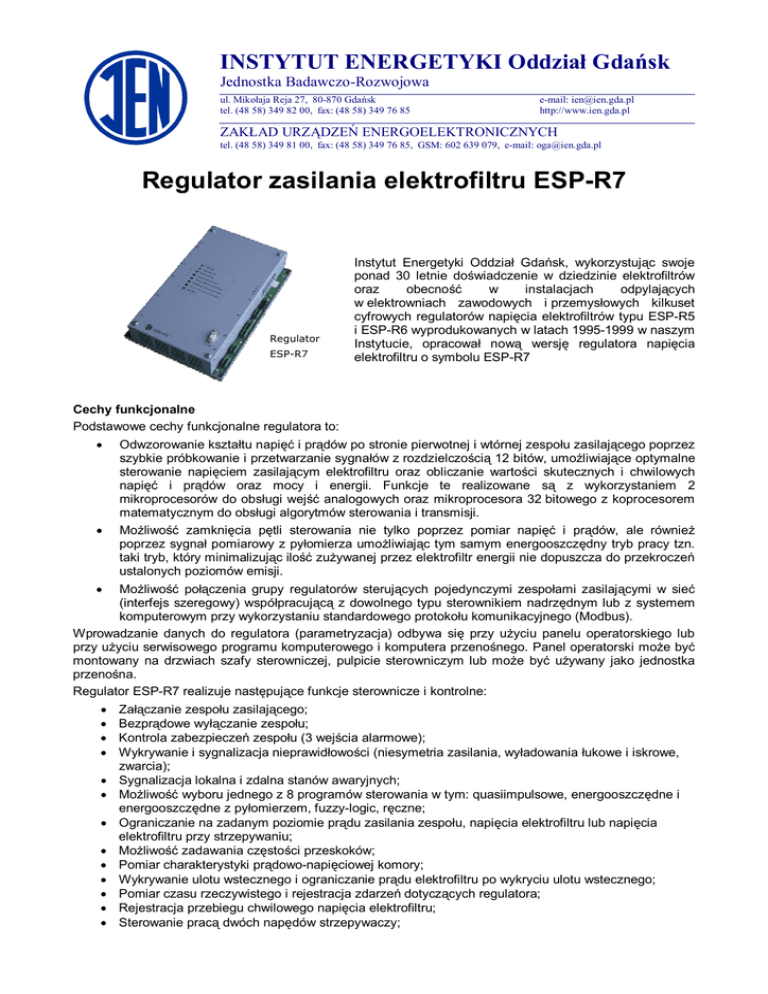

Regulator zasilania elektrofiltru ESP-R7

INSTYTUT ENERGETYKI Oddział Gdańsk
Jednostka Badawczo-Rozwojowa
ul. Mikołaja Reja 27, 80-870 Gdańsk
tel. (48 58) 349 82 00, fax: (48 58) 349 76 85
e-mail: [email protected]
http://www.ien.gda.pl
ZAKŁAD URZĄDZEŃ ENERGOELEKTRONICZNYCH
tel. (48 58) 349 81 00, fax: (48 58) 349 76 85, GSM: 602 639 079, e-mail: [email protected]
Regulator zasilania elektrofiltru ESP-R7
Regulator
ESP-R7
Instytut Energetyki Oddział Gdańsk, wykorzystując swoje
ponad 30 letnie doświadczenie w dziedzinie elektrofiltrów
oraz
obecność
w
instalacjach
odpylających
w elektrowniach zawodowych i przemysłowych kilkuset
cyfrowych regulatorów napięcia elektrofiltrów typu ESP-R5
i ESP-R6 wyprodukowanych w latach 1995-1999 w naszym
Instytucie, opracował nową wersję regulatora napięcia
elektrofiltru o symbolu ESP-R7
Cechy funkcjonalne
Podstawowe cechy funkcjonalne regulatora to:
· Odwzorowanie kształtu napięć i prądów po stronie pierwotnej i wtórnej zespołu zasilającego poprzez
szybkie próbkowanie i przetwarzanie sygnałów z rozdzielczością 12 bitów, umożliwiające optymalne
sterowanie napięciem zasilającym elektrofiltru oraz obliczanie wartości skutecznych i chwilowych
napięć i prądów oraz mocy i energii. Funkcje te realizowane są z wykorzystaniem 2
mikroprocesorów do obsługi wejść analogowych oraz mikroprocesora 32 bitowego z koprocesorem
matematycznym do obsługi algorytmów sterowania i transmisji.
· Możliwość zamknięcia pętli sterowania nie tylko poprzez pomiar napięć i prądów, ale również
poprzez sygnał pomiarowy z pyłomierza umożliwiając tym samym energooszczędny tryb pracy tzn.
taki tryb, który minimalizując ilość zużywanej przez elektrofiltr energii nie dopuszcza do przekroczeń
ustalonych poziomów emisji.
· Możliwość połączenia grupy regulatorów sterujących pojedynczymi zespołami zasilającymi w sieć
(interfejs szeregowy) współpracującą z dowolnego typu sterownikiem nadrzędnym lub z systemem
komputerowym przy wykorzystaniu standardowego protokołu komunikacyjnego (Modbus).
Wprowadzanie danych do regulatora (parametryzacja) odbywa się przy użyciu panelu operatorskiego lub
przy użyciu serwisowego programu komputerowego i komputera przenośnego. Panel operatorski może być
montowany na drzwiach szafy sterowniczej, pulpicie sterowniczym lub może być używany jako jednostka
przenośna.
Regulator ESP-R7 realizuje następujące funkcje sterownicze i kontrolne:
·
·
·
·
·
·
·
·
·
·
·
·
·
Załączanie zespołu zasilającego;
Bezprądowe wyłączanie zespołu;
Kontrola zabezpieczeń zespołu (3 wejścia alarmowe);
Wykrywanie i sygnalizacja nieprawidłowości (niesymetria zasilania, wyładowania łukowe i iskrowe,
zwarcia);
Sygnalizacja lokalna i zdalna stanów awaryjnych;
Możliwość wyboru jednego z 8 programów sterowania w tym: quasiimpulsowe, energooszczędne i
energooszczędne z pyłomierzem, fuzzy-logic, ręczne;
Ograniczanie na zadanym poziomie prądu zasilania zespołu, napięcia elektrofiltru lub napięcia
elektrofiltru przy strzepywaniu;
Możliwość zadawania częstości przeskoków;
Pomiar charakterystyki prądowo-napięciowej komory;
Wykrywanie ulotu wstecznego i ograniczanie prądu elektrofiltru po wykryciu ulotu wstecznego;
Pomiar czasu rzeczywistego i rejestracja zdarzeń dotyczących regulatora;
Rejestracja przebiegu chwilowego napięcia elektrofiltru;
Sterowanie pracą dwóch napędów strzepywaczy;
·
·
·
·
·
Ograniczenie maksymalnej wartości liczby sterującej (kąt zapłonu tyrystorów);
Możliwość nastawiania i nadzoru z komputera nadrzędnego;
Wykorzystanie jednego panelu operatorskiego do obsługi kilku regulatorów;
Dwa wyjścia 4..20 mA do podłączenia zewnętrznych mierników prądu i napięcia;
Autodiagnostyka regulatora.
Dane techniczne regulatora ESP-R7
Wejścia/wyjścia:
· 16 wejść dwustanowych (styk bezpotencjałowy);
· 6 wejść analogowych podzielonych na dwie odizolowane od siebie grupy (4+2);
· 2 wyjścia analogowe 4..20 mA;
· 8 wyjść dwustanowych napięciowych (24V DC, max 50 mA);
· 2 wyjścia dwustanowe kluczujące, do sterowania tyrystorów;
· 2 wyjścia 24 V DC przeznaczone do zasilania zapłonnika;
· 1 złącze komunikacyjne typu PWL/PHU do systemu nadrzędnego;
· 1 złącze komunikacyjne typu DB9 do panelu operatorskiego.
Parametry techniczne:
·
·
·
·
·
·
Wymiary (szer x wys x głęb): 220 x 305 x 80 mm
Napięcie zasilania:
230 V AC
Pobór mocy:
<60 VA (max. obciążenie wyjść dwustanowych)
Temperatura pracy:
+5°C do +45°C
Temperatura przechowywania: -40°C do +85°C
Wilgotność względna:
< 75 %
Wyposażenie służące do komunikacji z regulatorem
Do lokalnej komunikacji z regulatorem przewidziano dwa typy pulpitów operatorskich oraz program
serwisowy:
·
Panel operatorski PO-R7 z wyświetlaczem 4 x 20 znaków – przeznaczony do wyświetlania danych
alfanumerycznych opisujących bieżącą pracę zespołu zasilającego i komory elektrofiltru oraz
umożliwiający zmianę podstawowych nastaw regulatora
·
Panele operatorskie POG-R7 i POG-R7/1 z graficznym wyświetlaczem LCD, przeznaczone są do
wizualizacji pracy zespołów zasilających i komory elektrofiltru. POG-R7 może pracować z wieloma
regulatorami połączonymi siecią wykorzystującą interfejs szeregowy RS485, natomiast panel POGR7/1 współpracuje z jednym regulatorem, ale rozszerzono w nim funkcje wizualizacji pracy
regulatora.
·
Program komputerowy „Regulator” – program serwisowy przeznaczony do komputera przenośnego.
Komputer przenośny jest podłączany do regulatora w miejsce panelu operatorskiego. Możliwa jest
wówczas zmiana nastaw serwisowych regulatora, kalibracja wejść analogowych oraz wizualizacja
pracy zespołu zasilającego i komory elektrofiltru.
Panel operatorski PO-R7
Graficzny panel operatorski POG-R7
Regulator ESP-R7 jest wyposażony w dwa wyjścia komunikacyjne: jedno dla dołączenia panelu
operatorskiego i drugie – dla sterownika systemu nadrzędnego. Rozwiązanie takie umożliwia zdalne
nastawianie i wizualizację pracy regulatora ze sterownika, z komputera lub z innego systemu
nadrzędnego (Master, Procontrol).
