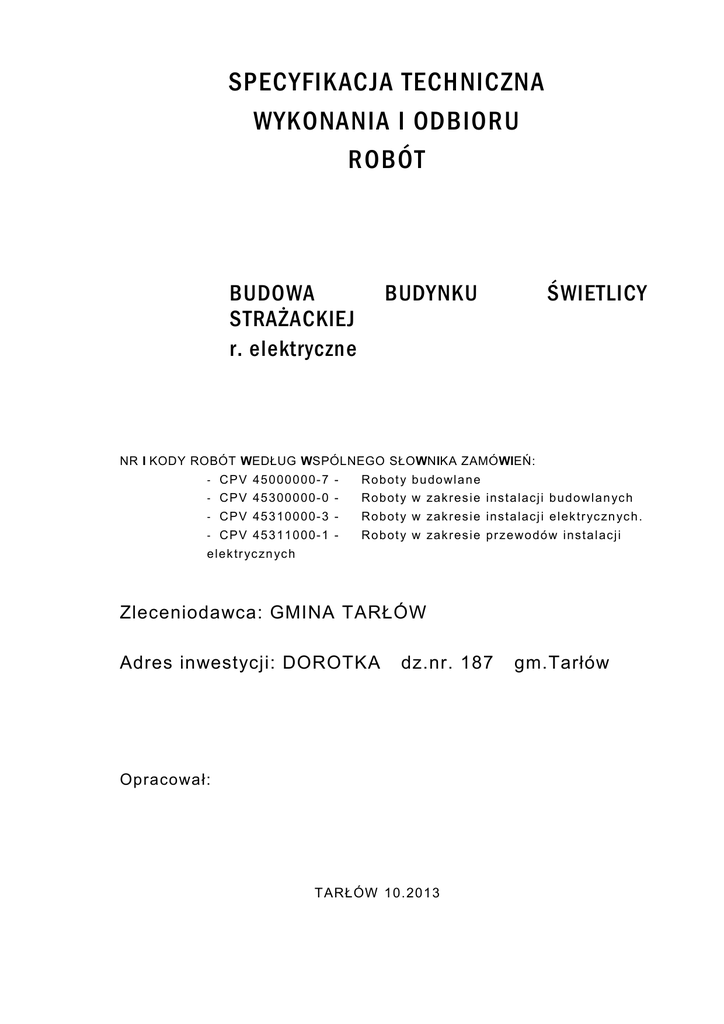

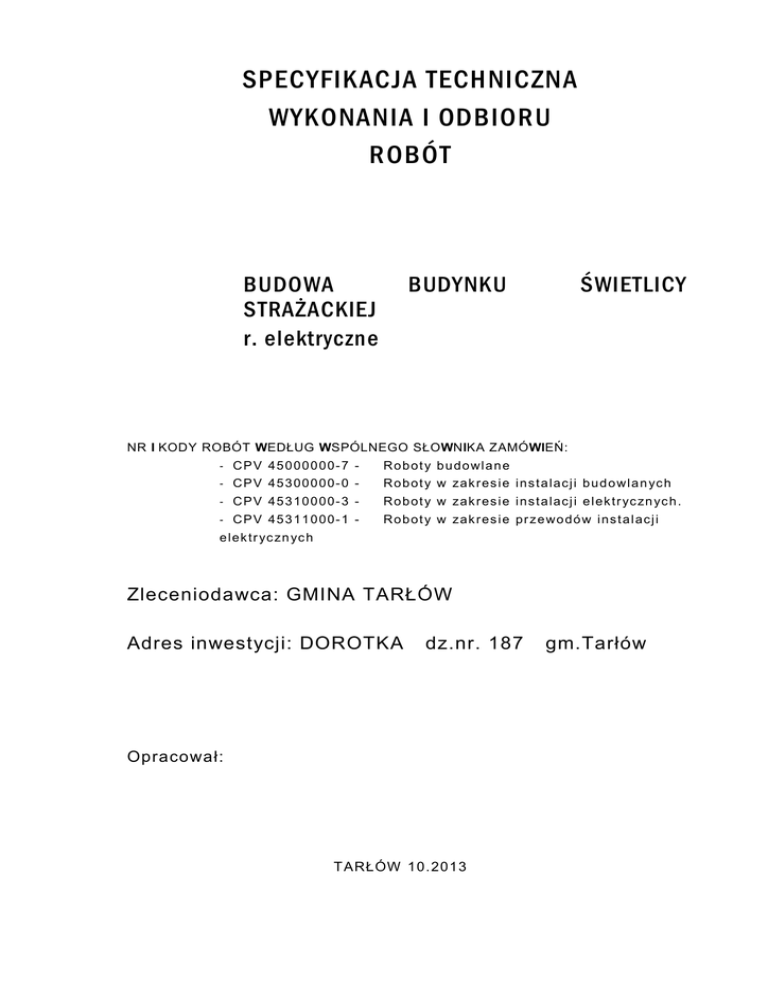

SPECYFIKACJA TECHNICZNA
WYKONANIA I ODBIORU
ROBÓT
BUDOWA
STRAŻACKIEJ
r. elektryczne
BUDYNKU
ŚWIETLICY
NR I KODY ROBÓT WEDŁUG WSPÓLNEGO SŁOWNIKA ZAMÓWIEŃ:
- CP V 45 0 00 0 00- 7 -
Ro b ot y b u do wl a n e
- CP V 45 3 00 0 00- 0 -
Ro b ot y w zak r es i e i ns t a lac j i b ud o wl a n yc h
- CP V 45 3 10 0 00- 3 -
Ro b ot y w zak r es i e i ns t a lac j i e l ek tr yc zn yc h .
- CP V 45 3 11 0 00- 1 -
Ro b ot y w zak r es i e pr z e wo dó w i ns t a l ac j i
e lek tr yc zn yc h
Zleceniodawca: GMINA TARŁÓW
Adres inwestycji: DOROTKA
dz.nr. 187
Opracował:
TARŁÓW 10.2013
gm.Tarłów
Spis zawartości
1.
W stęp
1.1.
1.2.
1.3.
1.4.
Pr zedm iot ST
Zakres robót objęt ych ST
Określenia podst awowe
Ogólne wymagania dotyczące robót
2.
Materiały
2.1. Ogólne wymagania dotyczące mater iałów
2.2. Rodzaje materiałów
2.21 Rozdzielnice elektryczne
.
2.2. Pr zewody instalacyj ne
2.
2.2. Kable elektroenerget yczne
3.
2.2. Oprawy oświetleniowe.
4.
2.2. Odgałęźniki instalacyjne
5.
2.2. Gniazda wt yczkowe
6.
2.2. Łączniki
7.
2.2. Ograniczniki pr zepięć
8.
2.2. Piasek
9.
2.2. Folia ostr zegawcza
10.
2.2. Pr zepust y kablowe
11.
2.2. Inne materiały
12.
2.2. Odbiór mater iałów na budowie
13.
2.2. Składowanie materiałów na
14. budowie
2.2. Oprawa oświetleniowa
15
2.2. przewody instalacyj ne
16
2.2. Centrala SSW iN
17
2.2. Czujki
18.
str. 2
2.2.
19
2.2.
20
2.2.
21
2.2.
22
Pr zycisk napadowy
Sygnalizat or y
Zasilacz
Stopień ochrony I P
Sprzęt
4.
Transport
5.
W ykonanie robót
5.1. W ymagania ogólne
5.2. Trasowanie
5.3. Montaż konstrukcji wsporczych oraz
uchwyt ów
5.4. Pr zejścia pr zez ściany i stropy
5.5. Montaż
spr zętu,
osprzętu
i
oświet leniowych
5.6. Układanie pr zewodów
5.7. Łączenie pr zewodów
5.8. Pr zyłączenia odbior ników
5.9. Montaż r ozdzielnic
opraw
5.10.
Montaż połączeń wyrównawczych
5.11 Pr zewody
5.12 Połączenia
5.13 Ochrona
5.14 Układania Pr zewodów oraz instalacja
urządzeń
5.15 Instalacja w rurach instalacyjnych
5.16 Instalacja wt ynkowa
5.17 Instalacja kanałów i korytek
5.18 Instalowanie
przewodów
w
kor ytkach
instalacyjnych
5.19 instalacja czujek
5.20 Instalacja modułu liniowego
5.21 instalacja klawiatur y LCD
5.22 Instalacja centrali SSW iN
5.23 Instalacja sygnalizatorów
5.24 Instalacja zasilacza buf orowego
6.
Kontrola jakości robót
6.1. Kontrola robót zanikających
6.2. Kontrola prawidłowości wykonania instalacji
7.
Obmiar robót
8.
Odbiór robót
8.1. Rodzaje odbior ów
9.
Podstawa płatności
str. 3
9.1.
Ustalenia ogólne
10. Przepisy związane
10.1. Norm y
10.2. Ustawy i rozpor ządzenia
1.
W stęp
1.1Pr zedm iot ST
Pr zedm iotem niniejszej specyf ikacji technicznej ST są wymagania dot yczące wykonania
i odbior u robót związanych z wykonaniem Budowy Budynku Świetlicy Strażackiej w
miejscowości DORO TKA gm. Tarłów
Specyf ikacja Techniczna jest stosowana jako dokument przet argowy pr zy zlecaniu i
realizacji robót wymienionych w pkt 1.1.
1.2 Zakres robót objęt ych ST
Robot y,
których
dot yczy
specyf ikacja
obejmują
wszystkie
czynności
umożliwiające i mające na celu wykonanie instalacji elektrycznych w budynku.
Zakres robót obejmuje:
a) montaż rozdzielnic elektrycznych;
b) montaż wewnętr znych linii zasilających r ozdzielnic;
c) montaż instalacji elektrycznej oświetleniowej;
d) montaż instalacji elektrycznej gniazd wt yczkowych;
e) montaż instalacji połączeń wyrównawczych;
1.3Określenia podst awowe
Linia kablowa - kabel wielożyłowy lub wiązka kabli jednożyłowych w układzie
wielof azowym albo kilka kabli jedno lub wielożyłowych połączonych równolegle
łącznie z ospr zęt em, ułożone na wspólnej trasie i łączące zaciski tych sam ych dwóch
urządzeń elektrycznych jedno lub wielofazowych. Trasa kablowa - pas terenu w
którym ułożone są jedna lub więcej linii kablowych.
Napięcie znamionowe linii - napięcie międzypr zewodowe na które linia kablowa
została zbudowana.
Osprzęt linii kablowej - zbiór element ów przeznaczonych do łączenia, rozgałęzienia
lub zakończenia kabli.
Osłona kabla - konstrukcja przeznaczona do ochrony kabla pr zed uszkodzeniami
mechanicznymi, chemicznym i i działaniem łuku elektrycznego. Przykr ycie - osłona
ułożona nad kablem w celu ochr ony pr zed mechanicznym uszkodzeniem od góry
Pr zegroda - osłona ułożona wzdłuż kabla w celu oddzielenia go od sąsiedniego kabla
lub od innych ur ządzeń.
Skrzyżowanie - takie miejsce na trasie linii kablowej, w którym jakakolwiek część
rzutu poziomego linii kablowej, pr zecina lub pokrywa jakąkolwiek część r zutu
poziomego innej linii kablowej lub innego urządzenia podziem nego. Zbliżenie - takie
miejsce na trasie linii kablowej, w którym odległość między linią kablową,
urządzeniem podziemnym lub drogą komunikacyjną itp. jest mniejsza niż odległość
str. 4
dopuszczalna dla danych war unków układania bez stosowania przegród lub osłon
zabezpieczających i w któr ym nie występuje skrzyżowanie.
Pr zepust kablowy - konstrukcja o przekroju najczęściej okrągłym pr zeznaczona do
ochrony kabla pr zed uszkodzeniam i mechanicznym i, chem icznym i i działaniem łuku
elektrycznego.
Dodatkowa ochr ona przeciwporażeniowa - ochrona części pr zewodzących, dost ępnych
w wypadku pojawienia się na nich napięcia w war unkach zakłóceniowych.
Fundament - pref abrykat żelbetowy zagłębiony w ziem i, służąca do instalowania na
zewnątr z rozdzielnic lub złącz kablowych. Rozdzielnica pomocnicza. Złącze kablowe zespół ur ządzeń elektrycznych złożony z: aparatur y r ozdzielczej, zabezpieczeniowej,
odpowiednich połączeń elektrycznych, elementów izolacyjnych, konstrukcji i osłon. Sieć
uziemiająca - instalacja uziem ienia pr zewodu PE oraz połączenia uziomów budynk ów i
obiektów zrealizowana popr zez ułożenie w ziem i bednarki ocynkowanej. Norma PN-IEC
60364-5-54.
Rozdzielnica - zespół ur ządzeń elektrycznych złożony z: aparatur y rozdzielczej,
zabezpieczeniowej, sterowniczej i sygnalizacyj nej, szyn zbiorczych, odpowiednich
połączeń elektrycznych, elementów izolacyjnych, konstrukcji mechanicznej i osłon. Mus i
ona spełniać wymagania następujących norm: PN-IEC 439:1994; PN-IEC 664:1998;
PN-E- 05163:2002;
PN- EN-60947-1:2002;
PN- EN-60947-7-1:2001;
PN-EN-60947- 7-2:2002; PN-88/E-08501; PN-93/E 06150.30.
W yrobem budowlanym - jest wyrób (r zecz ruchoma bez wzg lędu na stopień jej
przet wor zenia pr zeznaczona do wprowadzenia do obrot u), wyt wor zony w celu
wbudowania, wmont owania, zainstalowania lub zast osowania w sposób tr wały w
obiekcie budowlanym, wprowadzany do obrotu jako wyrób pojedynczy lub jako zestaw
wyrobów do stosowania we wzajemnym połączeniu stanowiącym integralną całość
użytkową. art. 3, pkt 18 Prawa Budowlanego (Dz. U.2000.106.1126).
IP - kod oznaczający stopień ochr ony obudowy zgodnie z nor mą PN-92/ E-08106.
Połączenia wyrównawcze - połączenia metaliczne wszystkich dostępnych elem entó w
przewodzących wyposażenia obiektu z główną szyną wyrównawczą, mające na celu
wyrównanie potencjałów w całym obiekcie w pr zypadku wystąpienia stanów awar yjnych.
Pr zewody wyrównawcze - pr zewody lub taśmy giętkie służące do łączenia elementów
przewodzących wyposażenia obiektu.
Obejmy rurowe - obejmy wyposażone w zacisk do przyłączenia pr zewodu
wyrównawczego, służące do połączenia rur lub prof ili o przekroju kołowym z pr zewodem
wyrównawczym.
Zacisk
przewodu
wyrównawczego
zacisk
umożliwiający
pr zyłączenie
przewodu wyrównawczego do pr zewodzącego elementu wyposażenia obiektu.
Pozost ałe określenia podstawowe są zgodne z obowiązującymi pr zepisam i i
odpowiednim i polskimi normami.
Pr zewody - wyroby składające się z jednego lub kilku skręconych drutów albo jednej
większej liczby żył izolowanych bez powłoki, lub w zależności od warunków, w
których mają być zastosowane - zaopatr zone w powłokę niem etalową.
Linia kablowa - kabel wielożyłowy lub wiązka kabli jednożyłowych w układzie
wielof azowym albo kilka kabli jedno lub wielożyłowych połączonych równolegle
łącznie z ospr zętem, ułożone na wspólnej trasie i łączące zaciski tych samych dwóch
urządzeń elektrycznych jedno lub wielof azowych. Trasa kablowa - pas ter enu w
którym ułożone są jedna lub więcej linii kablowych.
str. 5
Napięcie znam ionowe linii - napięcie międzypr zewodowe, na które linia kablowa
została zbudowana.
Osprzęt linii kablowej - zbiór elementów przeznaczonych do łączenia, rozgałęzienia
lub zakończenia kabli.
Pr zepust
kablowy
konstrukcja
o
pr zekroju
najczęściej
okrągłym
przeznaczona
do
ochrony
kabla
przed
uszkodzeniami
mechanicznymi, chemicznym i, i działaniem łuku elektrycznego. Elektrotechniczny
spr zęt instalacyjny
Do elektrotechnicznego ospr zętu instalacyjnego zalicza się urządzenia,
które
spełniają takie zadania jak:
-
Fizyczne zamocowanie pr zewodów
Ochrona mechaniczna
Izolacj a elektryczna
1.4 Ogólne wymagania dot yczące robót
W ykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność z
Dokumentacją Projektową i Specyf ikacjami Technicznym i.
2
Materiały
2.1 Ogólne wymagania dotyczące mater iałów
Mater iały stosowane powinny posiadać przed ich zastosowaniem, atesty dopuszczenia do obr otu i powszechnego stosowania, zgodnie z art. 10 Prawa
Budowlanego (Dz. U. 2000.106.1126) W ykonawca jest odpowiedzialny za
sprawdzenie ich właściwości i zgodności z dokumentacją proj ektową.
2.2 Rodzaje materiałów
2.2.1
Rozdzielnice elektryczne
W yposażenie
projektowe
dyspozycji
podanych
w dokumentacj i proj ektowej. Parametr y techniczne, budowęrozdzielnic,
układ połączeń or az stopień ochrony podano w dokumentacjitechnicznej.
Stosować
rozdzielnice
skrzynkowe
wnękowa
i
naścienne
o
stopniu
ochrony I P-20 i obciążalności szyn zbior czych 160 A. W szystkie
rozdzielnice
o J>60A muszą posiadać układ szyn zbior czych L1,L2,L3 250A oraz szyny N i PE.
Będzie ona wyposażona w t ypowe elem ent y zabezpieczające lub wykonawcze
dobrej
klasy
europejskiej.
Jako
element y zabezpieczające stosować
kompaktowe
wyłączniki
z
członem
pr zeciążeniowym
,
zwarciowym
i
różnicowo-pr ądowym,
wyłączniki
różnicowopr ądowe
o działaniu bezpośrednim oraz nadmiarowe wyłączniki instalacyj ne. W rozdzielnicach zamont owane będą elementy sterowania oświetleniem. Szyny
rozdzielnic zabezpieczyć pr zed pr zepięciami ochronnikami II 0 . Rozdzielnice
wykonać w układzie TN-S z rozdzielonymi szynam i PE i N. Pr zewidzieć należy
odpływy rezer wowe jak na schematach rozdzielnic. Obudowy rozdzielnic
str. 6
indywidualnie
wg
montowanych we wnękach wyposażyć w element y maskujące szczelinę pr zy
ścianie.
2.2.2 Pr zewody instalacyj ne
o izolacji polwinitowej i powłoce poliwinit owej na napięcie znamionowe 450/750V
z żyłami m iedzianym i o pr zekroju do 6mm 2 i ilości żył 1-5 o izolacji polwinitowej
według: PN-87/E-90060; PN-88/E- 90160; PN-89/E- 04160.16; PN-90/E- 05023;
PN-83/E-90150.
2.2.3 Kable elektroenerget yczne
Miedziane
zgodne
z
normami:
PN-83/ E-90150;
PN-93/ E-90401;
PN-90/E-06401.01; PN-90/E-06401.02.
Pr zy budowie linii kablowej należy stosować kable alum iniowe i miedziane, które
zgodne będą z dokumentacją projektową. 2.2.4. Przewody logiczne
Do wykonania sieci logicznej należy użyć skrętki ekranowanej w standardzie 6,
zgodnie z normami PN- EN 50174-1:2002, PN-EN 501742:2002. W szystkie
element y pasywne okablowania sieci logicznej mają pochodzić z jednolitej of erty
reprezent ującej kompletny syst em okablowania w takim zakresie, aby został y
spełnione warunki do uzyskania cert yf ikatu producenta syst emu. Kabel musi
spełniać wym agania kategorii 6. Jest podstawowym kablem
służącym do budowy uniwersalnego okablowania strukturalneg o, które umożliwia
realizację Gbit-Ether net. Pasmo transmisji - 125MHz. Ekranowanie realizowane
jest popr zez wspólną f olię aluminiową oraz wspólny ocynowany oplot miedziany.
Należy zastosować pr zewody z żyłami miedzianym i spełniające norm y:
PN-92/T-90320, PN- 92/T-90321, PN-92/T-90322 oraz ZN- MADEX-14
2.2.4. Oprawy oświet leniowe
W szystkie opr awy muszą spełniać war unki określone w art.13 Ustawy o badaniach
i
cert yf ikacji
(Dz. U.1993.55.250)
oraz
art.10
Prawa
Budowlanego
(Dz.U.2000.106.1126).Oznaczenia według projektu budowlanego. Przewiduje się
zastosowanie opraw:
UW AGI:
1. Typy i kolor yst ykę opraw bezwzględnie uzgodnić pr zed zakupem z głównym
architektem.
2. Ze względu na pr zeznaczenie obiektu , w salach całodziennego pobytu
dzieci
zaleca
się
stosowanie
źr ódeł
świat ła
o
wysokim
współczynniku Ra (> 80) i odpowiedniej temperatur ze bar wowej.
2.2.5
Odgałęźniki instalacyjne
w obudowie z t wor zywa PCW z zaciskami do 2,5mm 2 , 400V ( w tym do instalacj i
szczelnych). Puszki instalacyjne - końcowe o śr ednicy 60mm pogłębione i
rozgałęźne o średnicy 80mm
Puszki i odgałęźniki muszą być zgodne z normami: PN-E 93207:1998; PN- E
93208:1997; PN-IEC 60998-1:2001; PN-IEC 60998- 2-5:2001. PN-EN 609982:2001. PN-E 93208: 1997.
W pomieszczeniach wilgotnych stosować ospr zęt IP44.
2.2.6
Gniazda wt yczkowe
str. 7
Gniazda wt yczkowe podt ynkowe IP20 dwubiegunowe z uziemieniem 10/ 16A, 250V
z mechaniczną blokadą dostępu do st yków.
Gniazda wt yczkowe podt ynkowe IP20 dwubiegunowe z uziemieniem oraz blokadą
dostępu do st yków 10/16A, 250V z mechaniczną blokadą dostępu do st yków.
Gniazda wt yczkowe dwubiegunowe IP20 z uziem ieniem 10/16A, 250V do
wbudowania w kor ytka kablowe z mechaniczną blokadą dost ępu do st yków.
Gniazda wt yczkowe 16A, 500V, 3 - f azowe, IP44, pięciost ykowe do
mocowania na cegle lub betonie or az do wbudowania w korytka kablowe. Gniazda
wt yczkowe na tynkowe dwubiegunowe IP44, z uziemieniem 10/16A,
250V.
W szystkie montowane gniazda wt yczkowe muszą być zgodne z normam i:
PN-IEC 884: 1996; PN-E-93201:1997.
Łączniki
2.2.7
16A, 250 V IP20 jednobiegunowe, grupowe, schodowe 6A, 250V do mocowania w
puszkach pod tynkiem . Łączniki 16A, 250 V IP44, do mocowania na cegle lub
betonie.
Łączniki muszą być zgodne z normą PN- EN 60998- 1:2001; PN-83/E 93152;
PN-IEC 60669-1:2000.
2.2.8
Ograniczniki pr zepięć
Stosować ograniczniki jednopolowe t wor zące układochronników dr ugiego
stopnia. Powinny m ieć one następujące parametr y:
1,2kV
Napięcie obniżone
Naj wyższe napięcie robocze
230-440V
Znamionowy prąd wyładowczy
15kA
40kA
Graniczny prąd wyładowczy
Ograniczniki pr zepięć powinny być zgodne z normą PN- EN 60099:1999.
2.2.9
Piasek
Piasek do układania kabli w gruncie powi nien odpowiadać wymaganiom PN-76/E
-05125.
2.210
Folia ostrzegawcza
Zaleca się stosowanie f olii kalandr owanej z uplast ycznioneg o PCV o grubości
0,4-0,6mm, gat. 1. Dla ochrony kabli nN należy stosować f olię koloru
niebieskiego. Szer okość f olii powinna być taka, aby pr zykr ywała ułożone kable,
lecz nie większa niż 20cm.
2.2.11
Pr zepust y kablowe
Rur y używane na przepust y powinny być dostatecznie wytr zym ałe na działanie sił
ściskających, z jakimi należy liczyć się w m iejscu ich ułożenia. W nętrza ścianek
powinny być gładkie lub powleczone warstwą wygładzającą ich powier zchnię, dla
ułat wienia pr zesuwania się kabli.
2.2.12.
Inne materiały
Rur y winidurowe instalacyjne
dokumentacji projektowej.
str. 8
o
średnicy
wg
dyspozycji
podanych
w
Drut stalowy ocynkowany o śr ednicy 8m m
Płaskownik stalowy 30x4mm
Płaskownik stalowy 20x3mm
Płaskownik stalowy, ocynkowany 30x4mm
W sporniki dachowe instalacji odgromowej
Złącza kontrolne inst alacji piorunochr onnej
W yłącznik pożarowy wg dyspozycj i podanych w dokumentacji projektowej.
2.2.13.
-
-
Odbiór mater iałów na budowie
materiały takie jak: tablicę rozdzielczą główną, oprawy oświetleniowe, pr zewod y
należy dostarczyć na budowę wraz ze świadect wam i jakości, wym aganymi
atestami, kartami gwarancyjnym i, protokółami odbioru technicznego
dostarczone na miejsce budowy mater iały należy sprawdzić pod względem
kompletności i zgodności z danym i wyt wórcy w pr zypadku stwierdzenia wad lub
nasuwających się wątpliwości mogących mieć wpływ na jakość wykonania r obót,
materiały należy pr zed ich wbudowaniem - poddać badaniom określonym pr zez
dozór techniczny robót
2.2.14.
Składowanie materiałów na budowie
-
składowanie mat eriałów na budowie powinno odbywać się zgodnie z zaleceniami
producentów, w warunkach zapobiegających zniszczeniu, uszkodzeniu lub
pogorszeniu się właściwości technicznych na skutek wpływu
czynników
atmosf erycznych
lub
f izykochemicznych,
należy zachować wymagania
wynikające ze specj alnych właściwości materiałów or az wymagania w zakresie
bezpieczeńst wa pr zeciwpożarowego
2.2.15
Oprawa oświetleniowa (elektryczna)
kompletne ur ządzenie służące do pr zymocowania i połączenia z instalacją
elektryczną jednego lub kilku źródeł światła, ochrony źródeł światła pr zed
wpływami zewnętr znym i i ochrony śr odowiska pr zed szkodliwym działaniem
źródła świat ła a także do uzyskania odpowiednich parametrów świet lnych (br yła
f otometryczna, luminacja), ułat wia właściwe umiejscowienie i bezpieczną
wym ianę źródeł światła, t wor zy estet yczne f ormy wym agane dla danego t ypu
pomieszczenia. Elem entami dodatkowym i są osłony lub elementy ukierunkowania
źródeł świat ła w f ormie : klosza, odbłyśnika, rastra, abażuru.
2.2.16 Pr zewody instalacyj ne
Typy pr zewodów stosować zgodnie z dokumentacją techniczną. Żyły pr zewodów
wielożyłowych muszą posiadać różne bar wy izolacji. Sposób układania
przewodów musi być dostosowany do charakteru budynków oraz pr zeznaczenia
pomieszczeń w celu ograniczenia wzajemnego wpływu instalacj i i śr odowiska.
Należy stosować pr zewody z żyłami miedzianymi.
2.2.17 Centrala SSW iN
W ramach instalacj i systemów stosować centrale m ikroprocesorowe z liniam i
parametr ycznym i i z możliwością rozbudowy modułowej. Powinny posiadać klasę
najmniej „C". Szczegółowe wym agania są zawarte w normie PN-93/E- 08390.
str. 9
2.2.18 Czujki
Należy stosować czujniki z cyf rową obr óbką sygnału i powinny posiadać klasę, co
najmniej „ C". W zależności od char akteru pomieszczenia stosować wersje dualne z
f unkcją antymaskingu. Tego typu czujniki wyelim inują t zw. f ałszywe alarmy
2.2.19 Pr zycisk napadowy
Pr zyciski napadowe należy stosować w technologii radiowej. Odbiornik instalowany
na ścianie zaś pr zycisk to pr zenośny nadajnik radiowy o zm iennym kodzie
przesyłania sygnału ,osoby korzystające określi użytkownik obiektu.
2.2.20 Sygnalizat or y
Sygnalizat or y stosować w technologii piezoelektrycznej a w wersj i zewnętr znej
dodatkowo z sygnalizacją świetlną naj lepiej ksenonową, które gwar antują niski
pobór prądu oraz dużą głośność sygnału akustycznego.
2.2.21 Zasilacz
W rozpatr ywanym systemie zastosować dodatkowe zasilacze wr az z akumulator ami
zasilania
awaryjnego
wszystkich
czujników.
Pojemność
akumulatorów powinna wyst arczyć na ciągłą i bezawar yjną pracę systemu w czasie
48 godzin pr zy braku napięcia zasilającego 230V.
2.2.22
Stopień ochrony IP
określona w PN- EN 60529:2003, umowna miara ochrony pr zed dot ykiem elementów
instalacji elektrycznej oraz pr zed pr zedostaniem się ciał stałych, wnikaniem cieczy
(szczególnie wody) i gazów, a którą zapewnia odpowiednia obudowa.
3
Sprzęt
Do wykonania inst alacji elektroenerget ycznych pr zewiduje się użycie następującego
spr zętu:
samochód dostawczy do 0,9t
spawarka transf ormatorowa do 500A
elektronar zędzia
W ykonawca pr zystępujący do budowy sieci kablowej oraz sieci uziem ień dla
zag warantowania właściwej jakości robót powinien wykazać się możliwością
korzystania z następujących maszyn i sprzęt u:
- spawarki transf ormatorowej,
- zagęszczarki wibracyjnej spalinowej,
- zespołu pr ądot wórczego trójf azowego, przewoźnego 20kVA,
- spr zętu do wykonywania pr zejść pod drogami metodą pr zepychu oraz spr zętem do
przecinania betonu.
Ponadto pr zewiduje się użycie nast ępującego sprzętu:
- samochód dostawczy do 0,9t,
- samochód dostawczy do 5t,
- żur aw samochodowy do4t,
- ciągnik kołowy 55-63 kW ,
- przyczepa do pr zewożenia kabli do 4t.
str. 10
W ykonawca jest zobowiązany do używania takiego spr zęt u który nie spowoduje
niekor zystnego wpływu na jakość wykonywanych robót. Pr ace budowlane będą
wykonywane ręcznie, przy użyciu drobnego sprzętu pomocniczego.
Spr zęt powinien mieć ustalone parametry techniczne i powinien być ustawiony
zgodnie z wymaganiami producent a oraz używany zgodnie z j ego przeznaczeniem .
4 Transport
Mater iały na budowę powinny być pr zewożone odpowiednimi środkami transportu,
zabezpieczone w sposób zapobiegający uszkodzeniu oraz zgodnie z pr zepisami BHP
i ruchu drogowego.
5
W ykonanie robót
5.1.
W ymagania ogólne
W ykonawca pr zedstawi Inżynierowi do akceptacj i projekt organizacji i harmonogram
robót uwzg lędniający wszystkie warunki, w jakich będą wykonywane roboty
instalacyjne.
5.2.
Trasowanie
Pr zed pr zystąpieniem do wykopów rowów kablowych, służby geodezyjne powinny
dokonać:
- odszukania trasy ist niejących energetycznych linii 15 i 0,4kV,
- odszukania trasy ist niejącego uzbrojenia terenu,
- trasowania budowanych linii kablowych n.n. oraz sieci uziemień.
Za zgodą Inżyniera t rasowanie linii może wykonać Pr zedsiębiorst wo W ykonawcze.
Trasa instalacj i elektrycznych powinna przebiegać bezkolizyjnie z innym i
instalacjami i ur ządzeniam i. Powinna być pr zejr zysta, prosta i dostępna dla
prawidłowej konserwacji. W skazane jest, aby pr zebiegała w liniach poziom ych i
pionowych.
5.3.
Montaż konstrukcji wsporczych oraz uchwytów
Konstrukcje wsporcze i chwyt y pr zewidziane do ułożenia na nich instalacji
elektrycznych, bez wzg lędu na rodzaj instalacji, powinny być zamocowane do
podłoża w sposób tr wały, uwzg lędniający warunki lokalne i technologiczne, w jakich
dana instalacja będzie pracować, oraz sam rodzaj instalacji.
5.4.
Pr zejścia pr zez ściany i stropy
Pr zejścia pr zez ściany i stropy powinny spełniać następujące wym agania:
-
wszystkie pr zejścia obwodów instalacji elektrycznych pr zez ściany, stropy itp
muszą być chr onione pr zed uszkodzeniami pr zejścia te należy wykonywać w
przepust ach rurowych
-
przejścia pomiędzy pomieszczeniam i o różnych stref ach pożar owych powinny
być wykonywane w sposób ognioszczelny, zapewniający wytr zymałość ogniową
90min.
obwody instalacj i elektrycznych pr zechodzące pr zez podłogi muszą być
chronione do wysokości bezpiecznej przed przypadkowym i uszkodzeniami, jako
-
str. 11
osłony pr zed uszkodzeniami mechanicznym i należy stosować rury stalowe, rur y z
twor zyw szt ucznych, korytka blaszane
itp.
5.5.
Montaż spr zętu, ospr zęt u i opraw oświet leniowych
W ymogi Prawa Budowlanego nakazują st osowanie inst alacji elektrycznej wykonanej
w system ie TN-S przewodami 3 lub 5- żyłowymi z oddzielnymi szynami PE i N.
Instalacje elektryczne wykonać pr zewodami miedzianym i , ilości i pr zekroje żył
podano w projekcie. Przewody nie oznaczone to pr zewody 3- żyłowe. Izolacja
przewodów 750 V.
Instalację oświet leniową wykonać przewodami miedzianym i YDYżo 450/750
4/3x1,5mm 2 a obwody gniazd wt yczkowych pr zewodami YDYżo 450/750
5/3x4/2,5mm 2 .
Pr zewody układać na ścianach murowanych p/t.
Odgałęźne puszki instalacyj ne montować poniżej nierozbieralnych suf itów
podwieszanych. W yłączniki oświet lenia instalować na wys. 1,3m z wyjątkiem
sanitariatów dla niepełnospr awnych, gdzie wysokość zainstalowania wynosi 1,1m.
Instalacje gniazd wt yczkowych w pom ieszczeniach roboczych (laborator ia, garaże,
itp) wykonać w kanałach kablowych 133x44 na wys. 1,2m natomiast w
pomieszczeniach o charakterze biurowym i w modułach inf ormatycznych w kanałach
133x44 na wys. ok. 0,4m. Na korytarzach i w sanitar iat ach instalację gniazd
wt yczkowych wykonać w t ynku lub w ścianach z płyt gipsowych. Gniazda instalować
na wysokości: korytarze - 0,4m, sanitar iat y 1,1m.
Z uwagi na bezpieczeńst wo jako dodat kowe zabezpieczenie należy zastosować
gniazda z blokadą mechaniczną, która uniemożliwia włożenie pojedynczego
cienkiego przedm iot u.
Instalacje siłowe wykonać wg. zasad jak wyżej. W sanitariat ach stosować ospr zęt
IP44 a w pozostałych pr zypadkach I P20. W instalacjach oświetleniowych stosować
pogłębione puszki pod wyłączniki wykor zyst ywane do rozgałęzień. Unikać
stosowania puszek rozgałęźnych. Szczegółowe zasady montażu ospr zętu, jego
stopień ochrony or az wysokości montażu podane są w projekcie wykonawczym.
Spr zęt i ospr zęt instalacyjny należy mocować do podłoża w sposób tr wały
zapewniający mocne i bezpieczne jego osadzanie. Uchwyt y (haki) dla opr aw
zwieszakowych mont owane w stropach należy mocować pr zez wkręcenie w metalowy
kołek rozporowy lub zabetonowanie. Nie dopuszcza się mocowania haków za pom ocą
kołków r ozpor owych z t wor zywa sztucznego. Pr zewody opraw oświet leniowych
należy łączyć z pr zewodam i wypustów za pomocą złączy świecznikowych.
5.6.
Układanie przewodów
W ykonanie inst alacji p/t wymagać będzie:
Ułożenia pr zewodów i zainstalowania osprzętu pr zed wykonaniem tynkowania. W
przypadku wykonywania instalacji na istniejących ścianach niezbędne będzie
wykucie odpowiednich bruzd pod pr zewody i ślepych wnęk pod ospr zęt oraz ich
zat ynkowanie.
Pr zed wykonaniem instalacji jako szczelnej należy:
przewody i kable uszczelniać w ospr zęcie oraz aparatach za pomocą dławików.
Średnica ot woru uszczelniającego pierścienia powinna być dostosowana do średnic y
str. 12
zewnętr znej
pr zewodu
lub
kabla.
W ykonanie
inst alacji
w
korytkach
pref abrykowanych wym agać będzie: zamontowania konstrukcji wsporczych dla
korytek do istniejącego podłoża, ułożenie korytek na konstrukcjach wsporczych,
ułożenie pr zewodów w kor ytkach wraz z założeniem pokr yw.
W ykonanie instalacj i w list wach PCW wymagać będzie: zamont owanie list wy PCW na
ścianie lub stropie za pomocą kołków rozporowych pr zykręcanych do podłoża,
ułożenie pr zewodów w list wie, zamocowanie pokrywy z założeniem pokr ywy.
5.7.
Łączenie pr zewodów
W instalacjach elektrycznych wnętr zowych łączenia pr zewodów należy dokonywać w
spr zęcie i ospr zęcie instalacyj nym i w odbiornikach. Nie wolno stosować połączeń
skręcanych.
W przypadku, gdy odbior niki elektryczne mają wyprowadzone f abrycznie na zewnątrz
przewody, a samo ich podłączenie do instalacj i nie zost ało opracowane w projekcie,
sposób podłączenia należy uzgodnić z projektantem lub kompetentnym
przedstawicielem Inwestora.
Pr zewody muszą być ułożone swobodnie i nie mogą być narażone na naciągi i
dodatkowe naprężenia. Do danego zacisku należy pr zyłączyć pr zewody o rodzaj u
wykonania, pr zekroju i liczbie, dla jakich zacisk ten jest pr zygotowany. W przypadku
zastosowania zacisków, do któr ych pr zewody są pr zyłączone za pomocą oczek,
pomiędzy oczk iem a nakrętką oraz pomiędzy oczkami powinny znajdować się
podkładki metalowe zabezpieczone pr zed korozją w sposób umożliwiający pr zepływ
prądu. Długość odizolowanej żyły pr zewodu powinna zapewniać prawidłowe
przyłączenie.
Zdejmowanie izolacji i oczyszczenie pr zewodu nie może powodować uszkodzeń
mechanicznych.
Końce pr zewodów miedzianych z żyłami wielodr utowym i (linek) powinny być
zabezpieczone zapr asowanym i tulejkami lub ocynowane ( zaleca się zastosowanie
tulejek zamiast cynowania).
5.8.
Pr zyłączenia odbior ników
Miejsca połączeń żył pr zewodów z zaciskami odbiorników powinny być dokładnie
oczyszczone. Samo połączenie musi być wykonane w sposób pewny, pod wzg lędem
elektrycznym i mechanicznym oraz zabezpieczone pr zed osłabieniem siły docisk u,
korozją it p. Połączenia mogą być wykonane jako szt ywne lub elastyczne w zależności
od konstrukcji odbior nika i warunków t echnologicznych. Pr zyłączenia szt ywne należy
wykonywać w rurach szt ywnych wpr owadzonych bezpośr ednio od odbiorników oraz
przewodam i kabelkowym i i kablam i.
Połączenia elast yczne stosuje się, gdy odbior niki narażone są na drgania o dużej
amplitudzie lub pr zystosowane są do pr zesunięcia lub pr zem ieszczeń. Połączenia te
należy wykonywać:
5.9.
przewodami izolowanym i wielożyłowym i giętkimi lub oponowym i
Montaż r ozdzielnic
Rozdzielnice montować we wnękach lub na ścianach w miejscach wskazanych na
planie. W nęki będą wykonane w ramach robót murarskich. Po zamontowaniu
urządzeń należy:
str. 13
-
zainstalować
apar aty
zdjęte
na
czas
transportu
i
dostarczone
w oddzielnych opakowaniach
- dokręcić w sposób pewny wszystkie śruby i wkręt y w połączeniach elektrycznych
i mechanicznych
- założyć osłony zdjęt e w czasie mont ażu
- podłączyć obwody zewnętr zne
- podłączyć pr zewody ochronne
W szystkie rozdzielnice o J>60A muszą posiadać układ szyn zbiorczych L1,L2,L3
250A oraz szyny N i PE.
5.10.
Montaż połączeń wyr ównawczych
W ykonać połączenia wyr ównawcze.
Pr zewody wyr ównawcze powinny być oznaczone kolorem żółto- zielonym. Pr zewody
wyrównawcze należy układać tak aby nie były narażone na napr ężenia i
uszkodzenia. Połączenia z elementam i konstrukcyjnym i z wyj ątkiem połączeń
spawanych i połączeń w obudowie nier ozbieralnej, np. zatapianych w materiale
izolacyj nym powinny być dostępne dla kontroli. W ykonać miejscowe połączenia
wyrównawcze. Jako połączenia wyrównawcze miejscowe mogą być wykor zyst ywane
zam ocowane na stałe części obce, np. st alowe konstrukcje budowlane. Połączenia
wyrównawcze wykonać zgodnie z PN-IEC 60364- 5-54:1999.
Do pr zewodu (szyny) połączeń wyrównawczych należy pr zyłączyć części metalowe
konstrukcji i wyposażenia budynku, uziemione pr zewody or az wszystkie
wprowadzone do budynku pr zewody uziemiające połączone z uziomami szt ucznym i
i naturalnym i. Połączenia i pr zyłączenia przewodu należy wykonać jako stałe;
przer wanie lub rozluźnienie t ych połączeń nie powinno być możliwe bez użycia
nar zędzi. Połączenie pr zewodu ze zbr ojeniem konstrukcji żelbetowych należy
wykonywać pr zez spawanie. Pr zewody z taśmy stalowej należy łączyć połączeniem
spawanym lub nitowanym na zakładkę o długości co najmniej 10 cm lub śrubami
dociskowymi pr zez ot wor y wywiercone w obu końcówkach taśmy. Połączenia
śrubowe należy wyk onywać śrubami o śr ednicy co najmniej 10 mm (gwint M 10) ze
stali odpornej na kor ozj ę
lub odpowiednio zabezpieczonych pr zed korozją. Połączenia śr ubowe należy
wykonywać w taki sposób, aby ponad nakrętkę wystawały co najmniej dwa zwoj e
gwintu śr uby; nakrętkę należy odpowiednio mocno dokręcić i zabezpieczyć
podkładką sprężystą przed samoczynnym rozluźnieniem. Powier zchnie st ykowe
połączeń śrubowych należy pr zed dokręceniem oczyścić i pokryć wazeliną
bezk wasową. Połączenia za pomocą złączki taśmowej do rur wymagają
oczyszczenia m iejsca pr zyłączenia do metalicznego połysku, posmarowania
wazeliną bezk wasową, owinięcia taśmą ołowianą i zamontowania objemki
przyłączeniowej. Połączenie śrubowe złączki śrubowej do rur musi spełniać
wym agania połączenia śrubowego. Szyna
m iejscowych
połączeń
wyrównawczych
powinna
mieć
wym iar y po pr ze c zn e n i e m ni ej s ze n i ż
naj wi ęk s z y p r zek r ój pr z ył ą c zo n yc h do ni ej pr z e wo dó w, b yć c hr o n i on a o d k or o zj i i us zk o d ze ń
m ec han ic zn yc h . W c el u p o ł ąc ze n i a pr ze wo d ó w m iej s c o wa s z yn a po ł ąc ze ń w yr ó wn a wc z yc h
po wi n n a b yć w yp os a żo na w o d po wi e d n ie za c i s k i ś r ub o we . S z yn ę n a l e ż y um ieś c ić w t ak im
m iej s c u, a b y p o ł ąc ze n i a m o żl i wi e b ył y k r ótk i e , a d os t ęp do s z yn y n i e b ył utr u d ni o n y.
str. 14
Mo n ta ż
i n s t a lac j i
a l a r m owej
p o wi n ie n
b yć
d ok o na n y
pr ze z
u pr a wn i o n yc h
i ns t a l at or ó w
pos i a daj ąc yc h od p o wi ed n i e up r a wn i e ni a .
5. 1 1.
-
Pr ze wo d y
W ym iar i m ate r i a ł pr ze wo d u or a z j e go i z o lac j a po wi n n y b yć t ak ie , ab y n a p ięc i e
do wo l n eg o ur zą d ze n i a lu b e l em en tu n ie b ył o m n iej s ze n i ż j eg o m inim al n a ok r eś l on a
war toś ć r ob oc za , p r z y pom i ar ze w war u nk ac h m ak s ym al n eg o pr ą du .
-
P ar am etr y
i zo l ac j i
pr ze wo d ó w
m us zą
za p e wn i ać
ic h
u ł o że n i e
w
t ynk u,
r ur ac h wi n id ur o w yc h i l is t wac h i ns ta l ac yj n yc h
-
Do
po ł ąc ze ń
e le m entó w
s ys t em ó w
S SW iN
s t os o wać
pr ze wó d
YT D Y
8x 0 , 5, YT D Y1 2x 0, 5
5. 1 2 P oł ąc ze n i a
-
P oł ąc ze n i a
pr ze wo d ó w
p o wi nn y
m ieć
od po wi e d n ią
w yt r z ym ał oś ć
m ec h a n ic zn ą
i
e lek tr yc zn ą
-
P oł ąc ze n i a p o wi n n y b yć o d s i e bi e e l ek tr yc zn i e o di zo l o wa n e
-
Do p o ł ąc ze ń pr ze wo d ó w na l e ż y w yk or z ys t yw ać l is t w y za c is k o we w e lem en t ac h
-
Do
p o łąc ze ń
p r ze wo d ó w
m o żn a
w yk or z ys t ywa ć
s pec j a ln e
p us zk i
po ł ąc ze n i o we, k tór e r ó wn i e ż m us zą pos i ad ać C er t yf ik at
-
Ni e
do p us zc za
się
ł ąc ze n i a
pr ze w od ó w
w
l is t wac h
i
k or ytk ac h
i ns t a lac yj n yc h
5. 1 3 O c hr on a
Ca ł e ok ab l o wa n ie po wi nn o b yć od p o wi ed n i o z am oc o wa ne i r o zp r o wa d zo n e, a l b o za b e zp i e c zo n e
w c e l u u n ik ni ęc ia us z k od ze n ia w ś r o d o wis k u, w k tó r ym j es t s t os o wa ne . W pr zedm i ot o w ym
opr ac o wa n iu zas t os o w an o i ns ta l ac j ę wt ynk o wą , w r ur ac h ins t al ac yj n yc h k ar b o wa n yc h .
5. 1 4 Uk ła da n i e pr ze wo d ó w or a z i ns t a lac j a ur zą d z eń
Ro b ot y i ns ta l ac yj n e w yk on ać zg o dn i e z d ok u m entac j ą pr oj ek to wą . St os o wn i e do d ok um ent ac j i
tec h nic zn e j
w yk o n yw ać
i ns t a lac j e
w
r ur k ac h
p er f or o wa n yc h
z
t wo r z ywa
PVC
m ożn a
w yk or z ys t ać p r zes tr ze ń na d p od wi e s za n ym s uf i t em c z y ins t a lac j ę wt ynk o wa , w ś c i a nac h
s zk i el e to w yc h , w pr ef abr yk o wa n yc h br u zd a c h, za t ap i an a w k ons tr uk c j ac h w yl e wo w yc h , w e
wn ęk ac h k a b lo w yc h . S zc ze g ó ł o we w ym ag a n ia
PN - E - 0 5 12 5.
d o t yc ząc e
linii
k ab lo w yc h
ok r eś l a nor m a
pr ze wo d y n al e ż y uk ł ad ać zg o dn i e z t ą n or m ą i Dok u m entac j ą Pr oj ek to wą.
5. 1 5. Ins ta l ac j a
w
r ur ac h
i ns ta l ac yj n yc h - p od t ynk i em j es t k l as yc zn ą m eto d ą uk ł ad a ni a
pr ze wo d ó w w pr z yp a d k u s tos o wa n ia r ur P V C .
5. 1 6. Ins ta l ac j a wt ynk o wa - po l e ga n a uk ła da n i u p r ze wo d ó w na ś c i a nac h l ub s uf i t ac h i p ok r yc iu
war s t wą t ynk u . Z a l et ą i ns t a lac j i j es t nis k i k o s zt i s z ybk i m on t a ż.
1. T r as o wa ni e
2. W yk ona n ie b r u zd y
3. O dm ier ze n i e i uc i ęc i e pr ze wo d u
4. Uk ła da n i e pr ze wo d u z m oc o wa n i em
5. P ok r yc ie war s t wą t ynk u
str. 15
5. 1 7. Ins ta l o wa n ie k an a łó w i k or yt ek ins t al ac yj n yc h
1. T r as o wa ni e
2. O dm ier ze n i e i uc i ęc i e l is t w y
3. W yk ona n ie ś le p yc h ot wor ó w
4. W ywi er c e ni e o t wor ó w
5. O s a d ze n ie k ołk ó w r o z por o w yc h
6. Na wi er c e n ie o t wor ó w w l is t wi e
7. Moc o wa n i e l is t e w za p om oc ą wk r ęt ó w
8. Z m ont o wan i e e l em ent ó w lis t w y
5. 1 8. Ins ta l o wa n ie p r ze wo d ó w w k or ytk ac h i ns t a lac yj n yc h
1. O dm ier ze n i e i uc i ęc i e pr ze wo d u
2. Z dj ęc i e p ok r ywek z l is te w
3. Uł o że n i e pr ze wo d ó w z g i ęc iem n a ł uk ac h i z a łam an i ac h
4. W pr owad ze n i e pr ze wo du do p us zek b ąd ź r o z ga ł ę źn ik ó w
5. Z a ło że n i e pok r yw
5. 1 9. Ins ta l ac j a c zuj ek
1. Z dj ęc i e pr ze d n i ej c zę ś c i o bu d o w y
2. Z dj ęc i e m o du ł u e l ek tr o n ik i
3. W yznac ze n i e m iej s c a za i ns ta l o wa n ia
4. W yk ona n ie ś le p yc h ot wor ó w
5. W ywi er c e ni e o t wor ó w
6. O s a d ze n ie k ołk ó w r o z por o w yc h
7. W pr owad ze n i e pr ze wo dó w
8. Z am on to wa n i e do po d ł o ża wk r ę tam i
9. Z a ło że n i e m od u łu z e l ek tr o nik ą
10 . Po d ł ąc ze n i e pr ze w od ó w 11 .Z am k nięc ie
ob u do w y 1 2 . S pr a wd ze n ie d zi a ł a n i a
5. 2 0. Ins ta l ac j a m od u łu li n i o we g o
1. W yznac ze n i e m iej s c a za i ns ta l o wa n ia
2. W yk ona n ie ś le p yc h ot wor ó w
3. W ywi er c e ni e o t wor ó w
4. O s a d ze n ie k ołk ó w r o z por o w yc h
5. W pr owad ze n i e pr ze wo dó w
6. Z am on to wa n i e ob u d o wy d o p od ł o ża wk r ę t am i
7. Z a ło że n i e m od u łu z e l ek tr o nik ą
8. P od ł ąc ze n i e pr ze wo d ó w
9. Z am k nięc ie ob u do w y
5. 2 1 Ins ta l ac j a k la wi a t ur y LC D
1. W yznac ze n i e m iej s c a za i ns ta l o wa n ia
2. W yznac ze n i e m iej s c a za i ns ta l o wa n ia
3. W ywi er c e ni e o t wor ó w
4. O s a d ze n ie k ołk ó w r o z por o w yc h
str. 16
5. W pr owad ze n i e pr ze wo dó w
6. Z am on to wa n i e po ds ta w y o b u do w y d o p od ł o ż a wk r ę t am i
7. P od ł ąc ze n i e pr ze wo d ó w
8. Z am on to wa n i e k l a wi at ur y
5. 2 2. Ins ta l ac j a c en tr al i S S W iN
1. W yznac ze n i e m iej s c a za i ns ta l o wa n ia
2. W yk ona n ie ś le p yc h ot wor ó w
3. W ywi er c e ni e o t wor ó w
4. O s a d ze n ie k ołk ó w r o z por o w yc h
5. W pr owad ze n i e pr ze wo dó w
6. Z am on to wa n i e ob u d o wy d o p od ł o ża wk r ę t am i
7. Z a ło że n i e m od u łu z e l ek tr o nik ą
8. P od ł ąc ze n i e pr ze wo d ó w
9. Z am k nięc ie ob u do w y 1 0. Pr o gr am o wa ni e
5. 2 3. Ins ta l ac j a s yg n a l i za t or ó w
1. Z dj ęc i e pr ze d n i ej c zę ś c i o bu d o w y
2. W yznac ze n i e m iej s c a za i ns ta l o wa n ia
3. W yk ona n ie ś le p yc h ot wor ó w
4. W ywi er c e ni e o t wor ó w
5. O s a d ze n ie k ołk ó w r o z por o w yc h
6. W pr owad ze n i e pr ze wo dó w
7. Z am on to wa n i e do po d ł o ża wk r ę tam i
8. P od ł ąc ze n i e pr ze wo d ó w
9. Z am k nięc ie ob u do w y 1 0. S pr a wd ze n i e d zi a ł a n i a
5.27
Próby mont ażowe
Po zakończeniu robót należy pr zeprowadzić próby mont ażowe
obejmujące badania i pomiar y. Zakres prób montażowych należy
uzgodnić z Inwestor em. Zakres podstawowych prób obejmuje:
- pomiar rezystancj i izolacji instalacj i
- pomiar rezystancj i izolacji odbiorników
- pomiar y pętli zwarciowych
- pomiar y rezystancj i uziemień
- próby f unkcjonalne
6
Kontrola jakości robót
Sprawdzenie i odbiór robót powinno być wykonane zgodnie z normami.
Sprawdzeniu i kontroli w czasie wykonywania robót oraz po ich zakończeniu
powinno podlegać:
-
zgodność wykonania robót z dokumentacj ą projektową
-
właściwe podłączenie pr zewodu f azowego i neutralnego do gniazd
załączanie punktów świet lnych zgodnie z założonym pr ogramem,
str. 17
wykonanie pomiarów rezystancji uziemienia, izolacj i, pomiarów
natężenia oświetlenia w pom ieszczeniach biurowych, technicznych i
ciągach
komunik acyjnych,
pom iar ów
skuteczności
ochrony
przeciwporażeniowej z pr zekazaniem wyników do prot okółu odbior u.
6.1.
Kontrola robót zanikających
Odbiorowi
częściowemu
podlegają
instalacje
podt ynkowe
pr zed
zat ynkowaniem oraz inne f ragmenty instalacji, które będą niewidoczne lub
bardzo trudne do sprawdzenia. Usterki wykryte powinny być wpisane do
dziennika budowy. Brak wpisu należy traktować jako st wierdzenie
należytego stanu elementów i prawidłowego montażu.
6.2.
Kontrola prawidłowości wykonania instalacji
W szystkie inst alacje muszą być wykonane zgodnie z wieloarkuszową normą
PN-IEC 60364.
Prawidłowość wyk onania robót instalacji elektrycznych należy pot wierdzić
sprawdzeniam i odbiorczym i zgodnie z nor mą PN-IEC-60364-6- 61:2000.
7.
Obmiar robót
Obmiar robót obejmuje całość instalacji elektroenergetycznych.
Jednostką obmiarową jest:
dla rozdzielnic i tablic rozdzielczych
1kpl (1szt)
dla pr zewodów i kabli
1m
dla ospr zętu inst alacyjnego
1szt
dla opraw oświet leniowych
1kpl
dla pomiar ów i prób
1pomiar
8.
Odbiór robót
Robot y uznaje się za wykonane zgodnie z dokumentacją projektową, ST i
wym aganiami Inżyniera, jeżeli wszystkie pomiar y i badania dały wyniki
pozyt ywne.
8.1.
Rodzaje odbiorów
- odbiór robót zanikających i ulegających zakr yciu
- odbiór ostateczny
- odbiór pog war ancyjny
9.
Podstawa płatności
Podstawę płatności stanowi komplet wykonanych robót i pomiar ów po
montażowych.
9.1.
Ustalenia ogólne.
Ogólne ustalenia dotyczące podstawy płatności podane są w pr ojekcie
umowy. Płatność należy pr zyjmować na podstawie jednostek obmiar owych
wg rozdz. 7.
Cena jednostkowa obejmuje:
str. 18
1. Instalacja siłowa
- ułożenie pr zewodów i kabli
- wykonanie bruzd i przebić
- montaż ospr zętu inst alacyjnego
- pomiar y i próby
2. W ewnętrzne linie zasilające
- ułożenie pr zewodów i kabli
- wykonanie bruzd i przebić
- pomiar y i próby
3. Tablice rozdzielcze
-
pref abrykacja tablic rozdzielczych
-
montaż pref abrykowanych tablic rozdzielczych i rozdzielnic wraz z
przygotowaniem podłoża
- pomiar y i próby
4. Instalacja połączeń wyrównawczych
- montaż pr zewodów odprowadzaj ących
- montaż pr zewodów uziem iających i szyn PE
- montaż złączy kontrolnych
- pomiar y i próby
5. Instalacja oświet leniowa
-
ułożenie pr zewodów i kabli
-
wykonanie bruzd i przebić
-
montaż ospr zętu inst alacyjnego
-
pomiar y i próby
6. Instalacja gniazd wt ykowych
- ułożenie pr zewodów i kabli
- wykonanie bruzd i przebić
- montaż ospr zętu inst alacyjnego
- pomiar y i próby
10.
Przepisy związane
10.1. Norm y
1. PN-IEC 60364-1: 2000 Instalacje elektryczne w obiektach budowlanych Zakres, przedmiot i wym agania podstawowe 2. PN-IEC
60364-4-41:2000
Instalacje
elektryczne
w
obiektach
budowlanych - Ochrona dla zapewnienia bezpieczeńst wa - Ochrona
przeciwporażeniowa 3.PN-IEC
60364-4-42:1999
Inst alacje
elektryczne
w
obiektach
budowlanych - Ochrona dla zapewnienia bezpieczeńst wa - Ochrona
przed
skutkami oddziaływania cieplnego 4. PN- IEC
60364-4- 43:1999
Instalacje
elektryczne
w
obiektach budowlanych - Ochrona
dla zapewnienia bezpieczeńst wa - Ochrona pr zed
str. 19
prądem pr zetężeniowym 5.PN-IEC
60364-4-45:1999
Instalacje
elektryczne
w
obiektach budowlanych - Ochrona dla zapewnienia
bezpieczeńst wa - Ochrona pr zed
obniżeniem napięcia
6.PN-IEC
60364-4-46:1999
Instalacj e
elektryczne
w
obiektach
budowlanych - Ochrona dla zapewnienia bezpieczeńst wa - Odłączanie
izolacyj ne i łączenie
7.PN-IEC 60364-4-47:2001 Instalacje elektryczne w obiektach budowlanych
- Ochrona dla zapewnienia bezpieczeńst wa - Stosowanie środków
ochrony dla zapewnienia bezpieczeńst wa - Postanowienia ogólne
- środki ochrony pr zed porażeniem prądem elektrycznym 8.PN-IEC
60364-4-442:1999
Instalacje
elektryczne
w
obiektach
budowlanych - Ochrona dla zapewnienia bezpieczeńst wa - Ochrona pr zed
przepięciam i
Ochrona
instalacj i
niskiego
napięcia
przed
przejściowym i pr zepięciam i i uszkodzeniami pr zy doziemieniach w
sieciach wysokiego napięcia
9.PN-IEC
60364-4-443:1999
Instalacje
elektryczne
w
obiektach budowlanych - Ochrona dla zapewnienia bezpieczeńst wa Ochrona pr zed
przepięciam i - Ochrona pr zed pr zepięciam i atmosf erycznym i lub
łączeniowym i
10. PN-IEC 60364-4-473:1999 Instalacje elektryczne w obiektach
budowlanych - Ochrona dla zapewnienia bezpieczeńst wa - Stosowanie
środków ochrony zapewniających bezpieczeńst wo - -środki ochrony
przed
prądem pr zetężeniowym
11.
PN-IEC
60364- 4-482:1999
Instalacje
elektryczne
w
obiektach
budowlanych - Ochrona dla zapewnienia bezpieczeństwa
Dobór śr odków
ochrony
w
zależności
od
wpływów
zewnętr znych
Ochrona
przeciwpożarowa
12. PN-IEC 60364-5- 51: 2000 Inst alacje elektryczne w obiektach budowlanych Dobór i montaż wyposażenia elektryczneg o -Postanowienia ogólne
13. PN-IEC
60364-5- 52:2002
Instalacje
elektryczne
w
obiektach
budowlanych
Dobór
i
montaż
wyposażenia
elektrycznego
-Oprzewodowanie
14.
PN-IEC
60364- 5-53:2000
Instalacje
elektryczne
w
obiektach
budowlanych - Dobór i montaż wyposażenia elektrycznego - Aparatura
rozdzielcza i sterownicza
15.
PN-IEC
60364- 5-54:1999
Instalacje
elektryczne
w
obiektach
budowlanych - Dobór i montaż wyposażenia elektrycznego - Uziemienia i
przewody ochronne
PN-IEC
60364- 5-523:2001
Instalacje
elektryczne
w
16.
obiektach
str. 20
budowlanych - Dobór i montaż wyposażenia elektrycznego -Obciążalność
prądowa długotr wała przewodów
17.
PN-IEC
60364- 6-61:2000
Instalacje
elektryczne
w
obiektach
budowlanych - Sprawdzanie - Sprawdzanie odbiorcze
18.
PN-IEC
439-3+ A1:1997
Rozdzielnice
i
sterownice
niskonapięciowe
W ymagania
dot yczące
niskonapięciowych
rozdzielnic
i
sterownic pr zeznaczonych
do
inst alowania
w
m iejscach
dostępnych
do użytkowania pr zez osoby niewyk walif ikowane Rozdzielnice tablicowe
19.
PN-IEC
664-1: 1998
Koor dynacja
izolacji
urządzeń
elektrycznych
w układach niskiego napięcia - Zasady, wymagania i badania
20. PN-88/E-08501 Ur ządzenia elektryczne - Tablice i znaki bezpieczeńst wa
21. PN-92/E-08106 Stopnie ochrony zapewniane pr zez obudowy (Kod IP)
22. PN-IEC 60364-5-523 - Sposób układania kabli
23. -PN-IEC 60364-1 - Kryter ia doboru pr zewodów w instalacjach
24. -PN-IEC
60364-5-52
-W ymagania
odnośnie
minimalnych
przekrojów stosowanych w instalacjach
25. -PN-IEC 60364-4-41 - Dobór pr zekroju
ze
względu
na
skuteczność ochrony przeciwporażeniowej
26. -PN-IEC 60364 [18] - Dobór pr zewodów ochronnych i neutralnych
27. -PN-76I E-05125 - Elektroenergetyczne i sygnalizacyj ne linie kablowe
28. -PN-IEC
60364- 1:2000
Instalacje
elektryczne
w
obiektach budowlanych.
29. Zakres, przedmiot i wym agania podstawowe.
30. -PN-IEC
60364- 4-41:1999
Instalacje
elektryczne
w
obiektach budowlanych.
31. Ochrona pr zeciwpor ażeniowa.
32. -PN-IEC 60364-4-43:1999 - Instalacje elektryczne w obiektach
budowlanych.
33. Ochrona dla zapewnienia
bezpieczeńst wa.
Ochrona
przed
prądem pr zeciążeniowym.
34. -PN IEC 60364- 5-52 - Instalacje elektryczne w obiektach budowlanych.
Dobór i montaż wyposażenia elektryczneg o. Oprzewodowanie.
10.2. Ustawy i rozporządzenia
1. Dz.U. 00.106.1126 USTAW A z dnia 7 lipca 1994r. Pr awo budowlane
(tekst jednolit y)
2. Dz.U. 93.55.250 USTAW A z dnia 3 kwiet nia 1993r. O badaniach
i cert yf ikacji.
3. Dz.U.
01.80.867
ROZPORZĄDZENIE
MI NISTRA
ROZW OJU
REGIONALNEGO I BUDOW NICTW A z dnia 13 lipca 2001r. w sprawie
metod kosztor ysowania obiektów i robót budowlanych.
ROZPORZĄDZENIE
MINISTRA
4. Dz.U.01. 138.1555
str. 21
INFRASTRUKTURY z dnia 19 listopada 2001r. w sprawie dziennik
budowy, montażu i r ozbiórki oraz tablicy inf ormacyjnej.
5. Dz.U.00. 5.53
ROZPORZĄDZENIE
RADY
MINISTRÓW
z
dnia
9
listopada
1999r. sprawie wykazu wyrobów
wyprodukowanych w
Polsce,
a także wyr obów importowanych do Polski po raz pier wszy, m ogących
st war zać zagrożenie albo służących ochr onie lub ratowaniu życia,
zdr owia
lub środowiska, podlegających obowiązkowi cert yf ikacji na znak
bezpieczeńst wa
i
oznaczania
t ym
znakiem,
oraz
wyrobów
podlegających obowi ązkowi wystawiania przez producenta deklaracji
zgodności.
6. Ustawa o drogach publicznych z dn. 21. 03.1985 r. Dz. Ustaw nr 14 z dn.
15.04.1985 r.
str. 22
