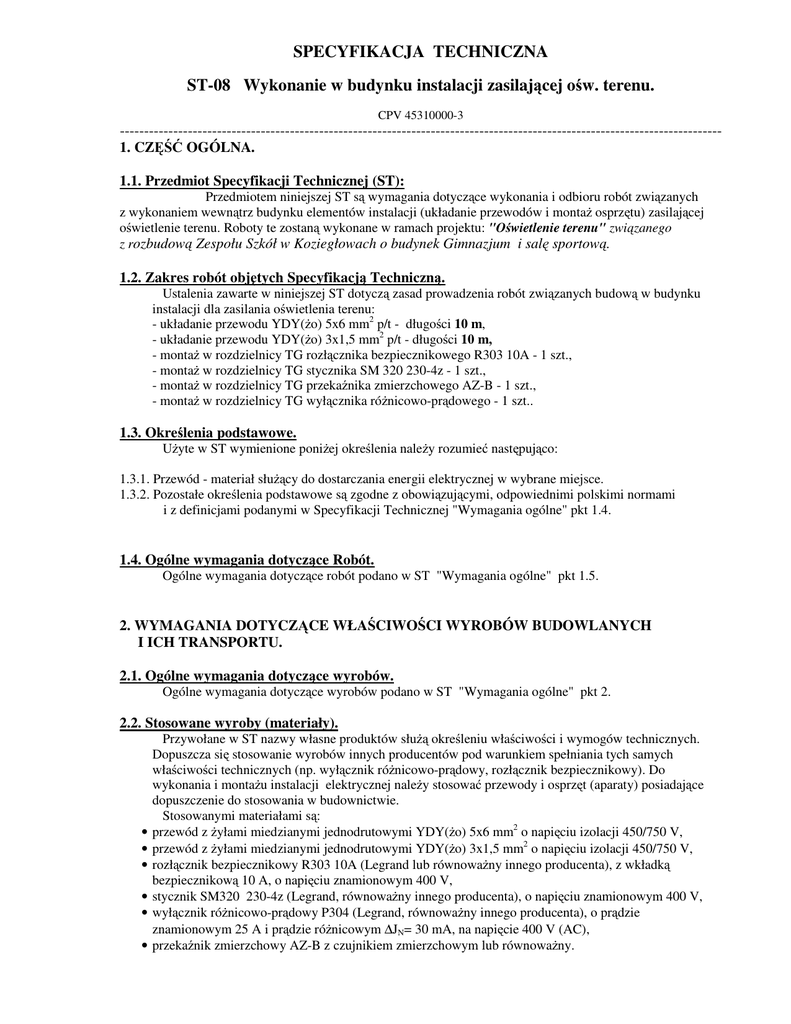

SPECYFIKACJA TECHNICZNA ST-08 Wykonanie w budynku

SPECYFIKACJA TECHNICZNA
ST-08 Wykonanie w budynku instalacji zasilającej ośw. terenu.
CPV 45310000-3
---------------------------------------------------------------------------------------------------------------------------1. CZĘŚĆ OGÓLNA.
1.1. Przedmiot Specyfikacji Technicznej (ST):
Przedmiotem niniejszej ST są wymagania dotyczące wykonania i odbioru robót związanych
z wykonaniem wewnątrz budynku elementów instalacji (układanie przewodów i montaż osprzętu) zasilającej
oświetlenie terenu. Roboty te zostaną wykonane w ramach projektu: "Oświetlenie terenu" związanego
z rozbudową Zespołu Szkół w Koziegłowach o budynek Gimnazjum i salę sportową.
1.2. Zakres robót objętych Specyfikacją Techniczną.
Ustalenia zawarte w niniejszej ST dotyczą zasad prowadzenia robót związanych budową w budynku
instalacji dla zasilania oświetlenia terenu:
- układanie przewodu YDY(żo) 5x6 mm2 p/t - długości 10 m,
- układanie przewodu YDY(żo) 3x1,5 mm2 p/t - długości 10 m,
- montaż w rozdzielnicy TG rozłącznika bezpiecznikowego R303 10A - 1 szt.,
- montaż w rozdzielnicy TG stycznika SM 320 230-4z - 1 szt.,
- montaż w rozdzielnicy TG przekaźnika zmierzchowego AZ-B - 1 szt.,
- montaż w rozdzielnicy TG wyłącznika różnicowo-prądowego - 1 szt..
1.3. Określenia podstawowe.
Użyte w ST wymienione poniżej określenia należy rozumieć następująco:
1.3.1. Przewód - materiał służący do dostarczania energii elektrycznej w wybrane miejsce.
1.3.2. Pozostałe określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami
i z definicjami podanymi w Specyfikacji Technicznej "Wymagania ogólne" pkt 1.4.
1.4. Ogólne wymagania dotyczące Robót.
Ogólne wymagania dotyczące robót podano w ST "Wymagania ogólne" pkt 1.5.
2. WYMAGANIA DOTYCZĄCE WŁAŚCIWOŚCI WYROBÓW BUDOWLANYCH
I ICH TRANSPORTU.
2.1. Ogólne wymagania dotyczące wyrobów.
Ogólne wymagania dotyczące wyrobów podano w ST "Wymagania ogólne" pkt 2.
2.2. Stosowane wyroby (materiały).
•
•
•
•
•
•
Przywołane w ST nazwy własne produktów służą określeniu właściwości i wymogów technicznych.
Dopuszcza się stosowanie wyrobów innych producentów pod warunkiem spełniania tych samych
właściwości technicznych (np. wyłącznik różnicowo-prądowy, rozłącznik bezpiecznikowy). Do
wykonania i montażu instalacji elektrycznej należy stosować przewody i osprzęt (aparaty) posiadające
dopuszczenie do stosowania w budownictwie.
Stosowanymi materiałami są:
przewód z żyłami miedzianymi jednodrutowymi YDY(żo) 5x6 mm2 o napięciu izolacji 450/750 V,
przewód z żyłami miedzianymi jednodrutowymi YDY(żo) 3x1,5 mm2 o napięciu izolacji 450/750 V,
rozłącznik bezpiecznikowy R303 10A (Legrand lub równoważny innego producenta), z wkładką
bezpiecznikową 10 A, o napięciu znamionowym 400 V,
stycznik SM320 230-4z (Legrand, równoważny innego producenta), o napięciu znamionowym 400 V,
wyłącznik różnicowo-prądowy P304 (Legrand, równoważny innego producenta), o prądzie
znamionowym 25 A i prądzie różnicowym ∆JN= 30 mA, na napięcie 400 V (AC),
przekaźnik zmierzchowy AZ-B z czujnikiem zmierzchowym lub równoważny.
Niedopuszczalne jest stosowanie wyrobów i materiałów nieznanego pochodzenia. Przewód przechowywać
w krążkach, zabezpieczonych przed uszkodzeniem izolacji i przedostawaniem się wilgoci do wnętrza żył.
Pozostały osprzęt przechowywać w oryginalnych opakowaniach.
3. WYMAGANIA DOTYCZĄCE SPRZĘTU I MASZYN.
3.1. Ogólne wymagania dotyczące sprzętu.
Ogólne wymagania dotyczące sprzętu podano w ST "Wymagania ogólne" pkt 3.
Prace można wykonywać przy pomocy wszelkiego sprzętu pozwalającego na właściwe wykonanie robót.
4. WYMAGANIA DOTYCZĄCE ŚRODKÓW TRANSPORTU.
4.1. Ogólne wymagania dotyczące transportu.
Ogólne wymagania dotyczące transportu podano w ST "Wymagania ogólne" pkt 4.
4.2. Transport przewodów i aparatów.
Przewód (w krążkach) może być przewożone dowolnym środkiem transportu, pozwalającym na ich
przewiezienie bez powodowania uszkodzeń: przerwanie ciągłości żył, naruszenie izolacji kabla. Aparaty
elektryczne przewozić w oryginalnych opakowaniach.
5. WYMAGANIA DOTYCZĄCE WYKONANIA ROBÓT BUDOWLANYCH.
5.1. Ogólne wymagania dotyczące wykonania robót.
Ogólne wymagania dotyczące wykonania robót podano w ST "Wymagania ogólne" pkt 5.
Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z dokumentacją techniczną.
5.2. Układanie przewodów.
Przewody układać w temperaturze nie niższej niż zalecana przez producenta.
Montaż przewodów obejmuje:
- wyznaczenie miejsca zainstalowania, trasowanie przebiegu instalacji i miejsc montażu osprzętu,
- roboty przygotowawcze o charakterze ogólnobudowlanym jak: kucie bruzd w podłożu, wykucie otworu
w ścianie,
- montaż przewodu po przygotowanym podłożu,
- roboty o charakterze ogólnobudowlanym po montażu przewodów jak: zaprawianie bruzd, naprawa
ściany po przekuciu, malowanie ściany,
- przeprowadzenie prób i badań zgodnie z PN-IEC 60364-6-61:2000
5.3. Montaż osprzętu (aparatów) w rozdzielnicy TG.
W rozdzielnicy TG zamontować rozłącznik bezpiecznikowy, wyłącznik różnicowo-prądowy, stycznik
i przekaźnik zmierzchowy zgodnie ze schematem zamieszczonym w Dokumentacji Projektowej.
6. KONTROLA JAKOŚCI ROBÓT.
6.1. Ogólne wymagania dotyczące wykonania robót.
Ogólne wymagania dotyczące kontroli jakości robót podano w ST "Wymagania ogólne" pkt 6.
6.2. Kontrola w czasie robót.
Przed montażem wizualnie sprawdzić stan izolacji przewodu. Wykonać pomontażowe badania
przewodów wg PN-IEC 60364-6-61:2000 i PN-E-04700:1998.
Wykonać sprawdzenia odbiorcze składające się z oględzin polegających na kontroli:
- zgodności dokumentacji powykonawczej z projektem i stanem faktycznym,
- zgodności połączeń z podanymi w dokumentacji powykonawczej,
- właściwości i parametrów zastosowanych aparatów elektrycznych,
- sprawdzenie ciągłości wszelkich przewodów występujących w instalacji,
- poprawności wykonania montażu aparatów zabudowanych w rozdzielnicy TG,
- pomiar rezystancji izolacji.
Po wykonaniu oględzin sporządzić protokół z przeprowadzonych badań zgodnie z wymogami zawartymi
w normie PN-IEC 60364-6-61: 2000.
Zastosowane materiały nie spełniające wymagań, Wykonawca wymieni na właściwe, na własny koszt.
7. WYMAGANIA DOTYCZĄCE OBMIARU ROBÓT.
7.1. Ogólne wymagania dotyczące obmiaru robót.
Ogólne wymagania dotyczące wykonania robót podano w ST "Wymagania ogólne" pkt 7.
7.2. Zasady obmiaru robót.
Zgodnie z Katalogiem Norm Nakładów Rzeczowych (KNNR-5) "Instalacje elektryczne i sieci
zewnętrzne" jednostką obmiarową są:
- dla układanych przewodów: m
- dla osprzętu (aparatów): szt.
- dla wykucia i zaprawiania bruzd: m
8. SPOSÓB ODBIORU ROBÓT BUDOWLANYCH.
8.1. Ogólne wymagania dotyczące odbioru robót.
Ogólne wymagania dotyczące odbioru robót podano w ST "Wymagania ogólne" pkt 8.
Roboty uznaje się za wykonane zgodnie z Dokumentacją Projektową i Specyfikacjami Technicznymi
oraz wymaganiami Inżyniera, jeżeli kontrola jakości robót wg pkt 6 dała wynik pozytywny.
Podczas odbioru należy sprawdzić zgodność z obowiązującymi przepisami i projektem.
Sprawdzić wyniki pomiaru rezystancji izolacji instalacji. Wyniki zamieścić w protokole odbioru
końcowego.
9. ROZLICZENIE PRAC TOWARZYSZĄCYCH.
Rozliczenie prac towarzyszących wg Warunków Kontraktu (Umowy) na wykonanie zadania.
10. WYKAZ DOKUMENTÓW DOTYCZĄCYCH BUDOWY.
•
•
•
•
•
•
•
•
Norma PN-IEC 60364-1:2000 Instalacje elektryczne w obiektach budowlanych. Zakres, przedmiot
i wymagania podstawowe.
Norma PN-IEC 60364-4-41:2000 Instalacje elektryczne w obiektach budowlanych. Ochrona dla
zapewnienia bezpieczeństwa. Ochrona przeciwporażeniowa.
Norma PN-IEC 60364-5-51:2000 Instalacje elektryczne w obiektach budowlanych. Dobór i montaż
wyposażenia elektrycznego. Postanowienia ogólne.
Norma PN-IEC 60364-5-52:2000 Instalacje elektryczne w obiektach budowlanych. Dobór i montaż
wyposażenia elektrycznego. Oprzewodowanie.
Norma PN-IEC 60364-5-53:2000 Instalacje elektryczne w obiektach budowlanych. Dobór i montaż
wyposażenia elektrycznego. Aparatura rozdzielcza i sterownicza.
Norma PN-IEC 60364-6-61:2000 Instalacje elektryczne w obiektach budowlanych. Sprawdzanie.
Sprawdzanie odbiorcze.
Katalogu Norm Nakładów Rzeczowych (KNNR-5) "Instalacje elektryczne i sieci zewnętrzne".
Projekt budowlany "Oświetlenie terenu".
