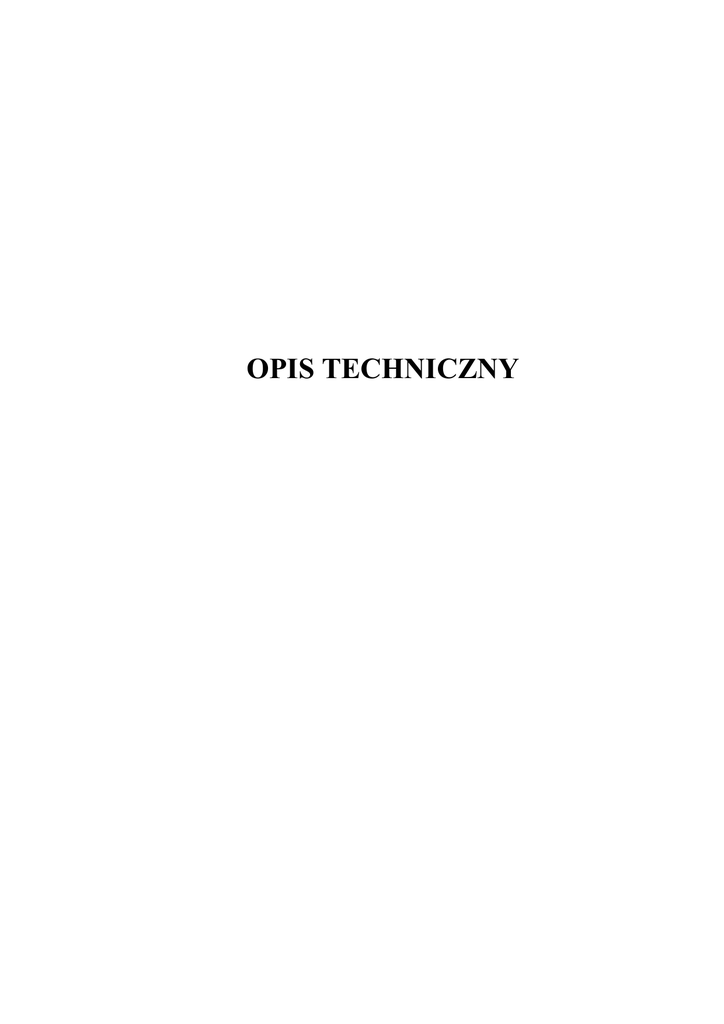

OPIS TECHNICZNY
Wykonanie zarurowania odcinka przydrożnego rowu wzdłuż ul. Studzienka w Kobielicach
Spis treści :
1. Podstawa opracowania ..................................................................
str.3
2. Zagospodarowanie terenu …………………………………………
str.3
3. Przedmiot opracowania ..................................................................
str.3
4. Zakres opracowania .......................................................................
str.4
5. Dane ogólne ...................................................................................
str.4
5.1. Stan istniejący ………………………………………………….
str.4
5.2. Stan projektowany ……………………………………………..
str.4
5.2.1. Roboty pomiarowe ...........................................................
str.4
5.2.2. Charakterystyka techniczna rurociągu................................
str.4
6. Wpływ na środowisko......................................................................
str.5
7. Uwagi techniczne ..........................................................................
str.5
2
Wykonanie zarurowania odcinka przydrożnego rowu wzdłuż ul. Studzienka w Kobielicach
3
1. Podstawa opracowania :
Podstawę opracowania projektu „Zarurowania odcinka przydrożnego rowu wzdłuż ul.
Studzienka w Kobielicach” stanowiło zlecenie Urzędu Gminy Suszec, 43-267 Suszec, ul. Lipowa 1
(umowa nr Dr/342/n/29/2010 z dnia 04.08.2010 r.).
Merytoryczną podstawę opracowania stanowią:
- mapa do celów projektowych – w skali 1:1000,
- pomiary terenowe – niwelacja techniczna,
- uzgodnienia dokonane z przedstawicielami Zleceniodawcy,
- Decyzja nr RO.II.6224-39/2010 z dnia 07.12.2010 r. - pozwolenie wodnoprawne,
- warunki techniczne wydane przez Przedsiębiorstwo Gospodarki Komunalnej Spółka z o.o.
w Suszcu - pismo nr PGK/UZG/101/10,
- rozporządzenie Ministra Infrastruktury z dnia 03 lipca 2003 r. w sprawie szczegółowego
zakresu i formy projektu budowlanego,
- rozporządzenie Ministra Infrastruktury z dnia 02 września 2004 r. w sprawie szczegółowego
zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru
robót budowlanych oraz programu funkcjonalno-użytkowego (Dz.U. nr 202, poz. 2072),
- rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 30 maja 2000 r. w
sprawie warunków technicznych, jakim powinny odpowiadać drogowe obiekty inżynierskie
i ich usytuowanie (Dz.U. nr 58, poz. 405).
2. Zagospodarowanie terenu :
Planowana inwestycja przebiegać będzie wzdłuż odcinka drogi ul. Studzienka w Kobielicach,
po działce nr 562/43 obręb Radostowice, stanowiącej pas drogowy należący do Skarbu Państwa,
użytkownika - Gminy Suszec. Pas drogowy stanowi jezdnia o nawierzchni z betonu asfaltowego o
szerokości 2,60 m, poboczu gruntowym szerokości 0,30 m i rowu przydrożnego głębokości 0,50m, szerokości dna – 0,40m i nachyleniu skarp 1:1. Dno i skarpy rowu nie są umocnione tylko
wyprofilowane i obrośnięte trawą. Bezpośrednio z drogi zlokalizowany jest zjazd do posesji na dz.
nr 605/33 pod którym przebiega przepust z rury betonowej fi 300 o długości 4,0 m.
Projektowane zarurowanie w całości mieści się w liniach rozgraniczających pas drogowy, który
wynosi 10,0m zgodnie z miejscowym planem zagospodarowania przestrzennego. Teren inwestycji
jest uzbrojony w sieć wodociągową będącą w kolizji z projektowaną inwestycją ( warunki
techniczne PGK Suszec).
Teren inwestycji jest płaski. Inwestycja nie znajduje się w strefie oddziaływania szkód
górniczych.
3. Przedmiot opracowania :
Przedmiotem opracowania jest wykonanie zarurowania odcinka rowu przydrożnego na
długości 80 m kanałem z rur PVC lub PP SN8 o średnicy 500 mm na terenie działki nr 562/43,
stanowiącej pas drogowy. Obecnie wody opadowe z nawierzchni jezdni (dz. Nr 562/43) i
przyległych terenów odcinków ulic Krzywej i Studzienka są odprowadzane do przydrożnego rowu.
W ramach inwestycji nastąpi zarurowanie ww. odcinka rowu wraz z wykonaniem nowego wylotu
rurociągu oraz dwóch studni rewizyjnych fi 1000 i umocnienie odcinka rowu płytami ażurowymi.
Specyfika robót nie wymaga sporządzenia planu BIOZ.
Wykonanie zarurowania odcinka przydrożnego rowu wzdłuż ul. Studzienka w Kobielicach
4
4. Zakres opracowania :
Przewidywany zakres inwestycji obejmuje wykonanie następujących robót:
- dostosowanie niwelety dna rowu pod ułożenie rury,
- wyczyszczenie istniejącego przepustu pod zjazdem do posesji położonej na działce nr 605/33,
- wykonanie zarurowania odcinka rowu przydrożnego na długości 80 m od istniejącego przepustu
pod zjazdem ww. działki do wylotu kolektora,
- umocnienie wylotu fi 500 rurociągu ścianką czołową z betonu,
- umocnienie odcinka rowu płytami ażurowymi na długości 4,80 m,
- wyczyszczenie rowu na odcinku 20 m za wylotem kolektora wraz z profilowaniem skarp,
- wykonanie dwóch studni rewizyjnych fi 1000 w km 0+10,0 i 0+ 27,0 zgodnie z planem
zagospodarowania terenu,
- zasypanie rurociągu pospółką i zahumusowanie powierzchni terenu.
5. Dane ogólne:
5.1 Stan istniejący
Obecnie wody opadowe z nawierzchni jezdni (dz. Nr 562/43) i przyległych terenów
odcinków ulic Krzywej i Studzienka są odprowadzane do przydrożnego rowu powodując na
odcinku objętym opracowaniem podtopienie drogi. Podtopienie to powoduje znaczne nawodnienie
korpusu drogowego, powodując osłabienie konstrukcji drogi, co skutkuje znacznym uszkodzeniem
odcinka jezdni.
Po określeniu jakościowym właściwości gruntu, grunt można zaliczyć do pierwszej
kategorii geotechnicznej w prostych warunkach gruntowych.
5.2 Stan projektowany
5.2.1 Roboty pomiarowe
Pomiary niwelacyjne wykonane zostały co 10 m po istniejącym terenie przy krawędzi jezdni
ul. Studzienka i w rowie. Dokonano pomiaru odcinka długości 80,0 m, od istniejącego przepustu
na wjeździe do posesji nr15.
W celu ułatwienia wykonania prac związanych z zarurowaniem rowu, w terenie założono
reper roboczy – punkt osnowy geodezyjnej 2153 o H=98,43 m n.p.m.
Ze względu na charakterystykę robót, rzędne wysokościowe nie zostały dowiązane do
Reperów Państwowych.
5.2.2 Charakterystyka techniczna rurociągu
Przewiduje się wykonanie rurociągu z rur fi 500 mm PVC lub PP o klasie sztywności
obwodowej SN8 . Na stosowane rury wymagana jest aprobata techniczna i certyfikat na znak
bezpieczeństwa. Rury układać w odpowiednio przygotowanym wykopie na 30cm ławie z pospółki
z zachowaniem projektowanego spadku 2,2%. Szerokość obsypki wokół rury nie może być
mniejsza niż 30 cm z każdej strony. Zagęszczanie powinno odbywać się warstwami ręcznie lub
lekkim sprzętem. Strefa ta ma największe znaczenie dla wytrzymałości przewodu i dlatego nie
można dopuścić do wystąpienia pustych przestrzeni szczególnie w dolnych częściach rury, a
Wykonanie zarurowania odcinka przydrożnego rowu wzdłuż ul. Studzienka w Kobielicach
5
zagęszczenie powinno być nie mniejsze niż 85% zmodyfikowanej próby Proctor’a. Obsypka i
zasypka rury powinny być wznoszone równomiernie na całej długości rury z jednoczesnym
zagęszczaniem. Materiał należy zagęszczać niezwłocznie po wbudowaniu warstwami o grubości
dostosowanego do posiadanego sprzętu i wilgotności zbliżonej do optymalnej +/- 2%..
Niedopuszczane jest stosowanie materiałów w stanie upłynnionym. Zasypkę wykonujemy na
grubość 30 cm powyżej rury, nie mniej niż ¾ jej średnicy zewnętrznej. Pozostałą część wykopu
uzupełnić gruntem niewysadzinowym , a powierzchnię zahumusować i osiać trawą. W km 0+10,0
i 0+ 27,0 przewiduje się wykonanie dwóch studni rewizyjnych z kręgów betonowych fi 1000.
Projektowany wylot rurociągu należy umocnić ścianką czołową 1,50x0,90x0,25m wykonaną z
betonu B-25 i ułożoną na ławie betonowej 0,45x0,30x1,80m wykonanej z betonu B-15. Za ścianką
czołową należy na długości 4,80m umocnić skarpy i dno rowu płytami ażurowymi 60x40x10 cm z
pochyleniem skarp 1:1.
6. Wpływ na środowisko
Inwestycja polegająca na budowie odcinka rurociągu w linii rowu przydrożnego nie będzie
miała negatywnego wpływu na środowisko. Wody opadowe płynące dotąd rowem przydrożnym
będą przepływały rurociągiem wykonanym z rur PVC lub PP fi 500mm dopuszczonych do
stosowania w budownictwie i posiadających atesty sanitarne. Materiały użyte do wykonania
inwestycji nie będą powodowały pogorszenia jakości wód powierzchniowych.
Parametry zaprojektowanego rurociągu umożliwią odprowadzenie wód opadowych nie powodując
podtopień w gruntach przyległych.
7. Uwagi techniczne
Podczas wykopów należy zwrócić uwagę na urządzenia podziemne znajdujące się wzdłuż
projektowanego rurociągu.
Wszystkie roboty należy wykonać zgodnie z niniejszym projektem technicznym,
szczegółowymi specyfikacjami technicznymi wykonania i odbioru robót oraz ze sztuką budowlaną,
zasadami wiedzy technicznej, obowiązującymi normami, przepisami i wytycznymi.
Wszystkie materiały użyte do wykonania zarurowania odcinka rowu powinny posiadać
odpowiednie atesty i certyfikaty.
Roboty wykonywane w pasie drogowym należy odpowiednio oznakować zgodnie z instrukcją
oznakowania robót drogowych.
