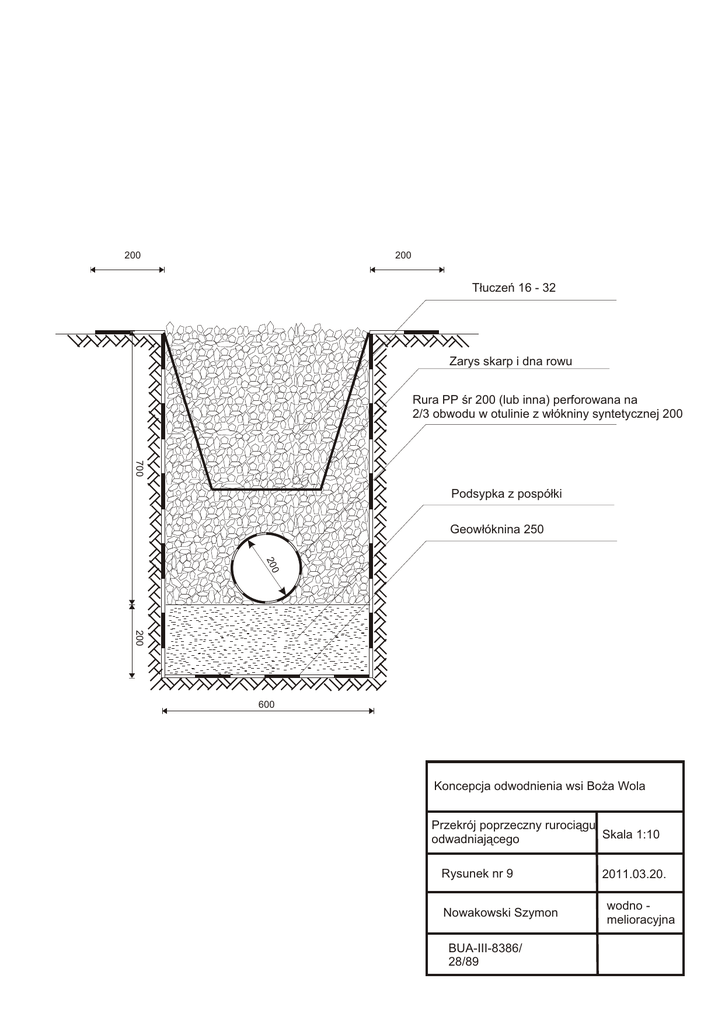

Przekrój poprzeczny (PDF 130 kB)

200
200
T³uczeñ 16 - 32
Zarys skarp i dna rowu
Rura PP œr 200 (lub inna) perforowana na
2/3 obwodu w otulinie z w³ókniny syntetycznej 200
700
Podsypka z pospó³ki
Geow³óknina 250
200
200
600
Koncepcja odwodnienia wsi Bo¿a Wola
Przekrój poprzeczny ruroci¹gu
Skala 1:10
odwadniaj¹cego
Rysunek nr 9
Nowakowski Szymon
BUA-III-8386/
28/89
2011.03.20.
wodno melioracyjna
