PROJEKT BUDOWLANY

Projekt architektoniczno-budowlany pt.:
Zabezpieczenie osuwiska w ciągu drogi powiatowej 1 546R Husów - Tarnawka w km 6+512 – 6+562
w miejscowości Tarnawka.

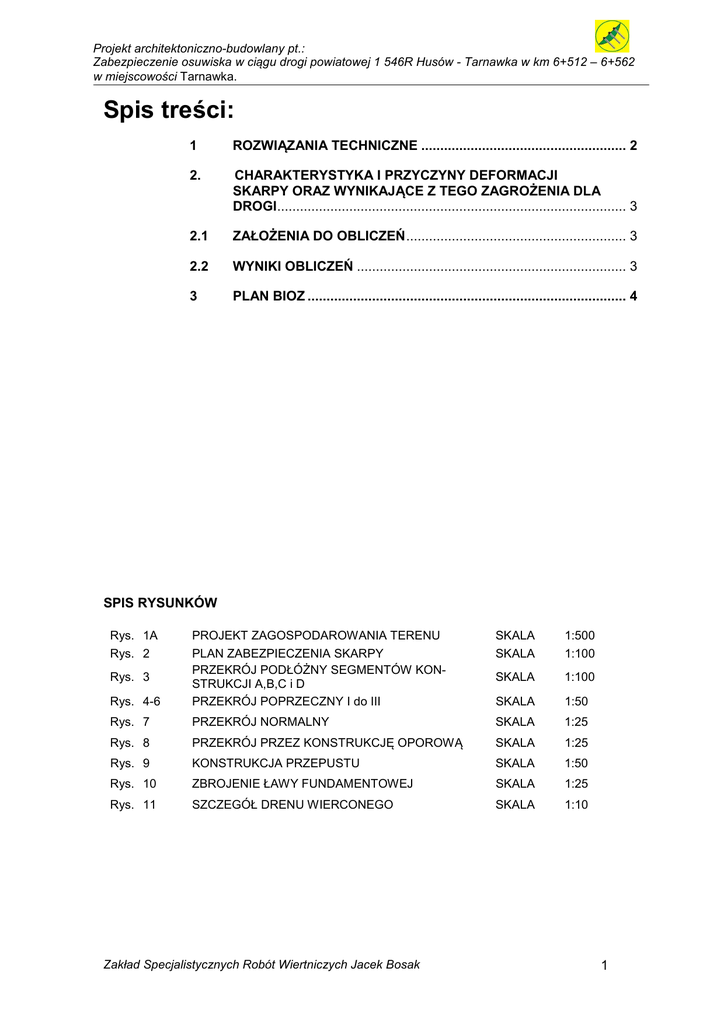

Spis treści:
1
ROZWIĄZANIA TECHNICZNE ...................................................... 2
2.
CHARAKTERYSTYKA I PRZYCZYNY DEFORMACJI
SKARPY ORAZ WYNIKAJĄCE Z TEGO ZAGROŻENIA DLA
DROGI............................................................................................ 3
2.1
ZAŁOŻENIA DO OBLICZEŃ .......................................................... 3
2.2
WYNIKI OBLICZEŃ ....................................................................... 3
3
PLAN BIOZ .................................................................................... 4
SPIS RYSUNKÓW
Rys. 1A
PROJEKT ZAGOSPODAROWANIA TERENU
SKALA
1:500
Rys. 2
SKALA
1:100
SKALA
1:100
Rys. 4-6
PLAN ZABEZPIECZENIA SKARPY
PRZEKRÓJ PODŁÓŻNY SEGMENTÓW KONSTRUKCJI A,B,C i D
PRZEKRÓJ POPRZECZNY I do III
SKALA
1:50
Rys. 7
PRZEKRÓJ NORMALNY
SKALA
1:25
Rys. 8
PRZEKRÓJ PRZEZ KONSTRUKCJĘ OPOROWĄ
SKALA
1:25
Rys. 9
KONSTRUKCJA PRZEPUSTU
SKALA
1:50
Rys. 10
ZBROJENIE ŁAWY FUNDAMENTOWEJ
SKALA
1:25
Rys. 11
SZCZEGÓŁ DRENU WIERCONEGO
SKALA
1:10
Rys. 3
Zakład Specjalistycznych Robót Wiertniczych Jacek Bosak
1
Projekt architektoniczno-budowlany pt.:
Zabezpieczenie osuwiska w ciągu drogi powiatowej 1 546R Husów - Tarnawka w km 6+512 –
6+562 w miejscowości Tarnawka.
1
ROZWIĄZANIA TECHNICZNE
1.1
KONSTRUKCJA OPOROWA
Zaprojektowano wykonanie konstrukcji oporowej o długości 34 m wzdłuż drogi
w km 6+514 do km 6+552. Konstrukcja obejmuje wykonanie:
- koszy gabionowych w ramach segmentu A,B,C i D o wymiarach 1,5x1x1 m - łącznie 136
sztuk,
- koszy gabionowych, w ramach oblicowania nasypu nad remontowanym przepustem,
o wymiarach 1,5x1x1 m – łącznie 6 sztuk,
- koszy gabionowych, ramach oblicowania nasypu nad remontowanym przepustem,
o wymiarach 1x1x1 – łącznie 60 sztuk,
- ławy żelbetowej, pole powierzchni przekroju 2,64 m2 o długości 43,17 m, z betonu
C25/30 zbrojonego stalą A III, posadowionej na warstwie podkładu z betonu C8/10
o gr. 10 cm
- posadowienia ławy na mikropalach, w rozstawie 1 m wierconych o średnicy D=350 mm
i długości 10 m, zbrojonych rurą 139.7/8 – łącznie 39 sztuk
- gwoździ gruntowych, w rozstawie 1,5 m, o długości 15 m, nachylonych do poziomu pod
kątem 20°, minimalna wymagana no śność kotew N = 330 kN – łącznie 59 sztuk
1.2
ODWODNIENIE OSUWISKA
Zaprojektowano wykonanie:
- remontu rowu lewego w zakresie wymiany korytek drogowych na korytka KS-1,
na odcinku obecnie zrealizowanym w km 6+512 do km 6+553,60;
- wykonanie rowu prawego z korytek KPED 01.05 w km 6+512 do km 6+553,60;
- wykonaniu drenów wierconych o długości 16 m – łącznie 7 sztuk.
- remont przepustu pod drogą gminną, obejmującego wymianę istniejącego na przepust
z rury spiralnie karbowanej HCPA-06 o długości 24,10 m wraz z odbudową nasypu
i korpusu drogi;
- wykonanie na wlocie i wylocie przepustu umocnienia dna potoku z materacy gabionowych o wymiarach 6 x 2 x 0,3 m;
1.3
ODBUDOWA DROGI
Projekt architektoniczno-budowlany pt.:
Zabezpieczenie osuwiska w ciągu drogi powiatowej 1 546R Husów - Tarnawka w km 6+512 –
6+562 w miejscowości Tarnawka.
Zaprojektowano wykonanie:
- sfrezowanie istniejącej nawierzchni drogi na grubość warstw 12 cm;
- odbudowa podbudowy z pospółki – gr. w-wy 25 cm
- wykonanie w-wy wiążącej z betonu asfaltowego 0/20 gr. 7,0 cm;
- wykonanie w-wy ścieralnej z betonu asfaltowego 0/16 gr. 5,0 cm, o spadku jednostronnym 5 %;
- wykonanie bariery energochłonnej typu SP-04/4 w km 6+512 do km 6+553,60
2. CHARAKTERYSTYKA I PRZYCZYNY DEFORMACJI SKARPY ORAZ WYNIKAJĄCE Z TEGO ZAGROŻENIA DLA DROGI
Analiza warunków geologicznych i hydrogeologicznych w zboczu pozwala na
postawienie tezy, że przyczyny ruchu osuwiskowego wystąpiły w sposób naturalny. Osuwisko uaktywnia się okresowo na zachodnich zboczach garbu, zagrażając zniszczeniem
drogi powiatowej. Droga przebiega w dolnej części jęzora i jest przez osuwisko niszczona
(pęknięcia, oberwania). Nastąpiło oberwanie korony jezdni. Ze względu na typ osuwiska
i jego charakter mogą nastąpić dalsze ruchy masowe, zagrażające istniejącej zabudowie
oraz liniom przesyłowym.
2.1
ZAŁOŻENIA DO OBLICZEŃ
Obliczenia przeprowadzono dla przypadku występującego w chwili obecnej:
- obserwowanie małych osuwisk lokalnych w strefie przyskarpowej i oberwanie drogi powiatowej.
Przyjęto następujące założenia do obliczeń:
a) analizę stateczności przeprowadzono przy użyciu programu MacStars
c) parametry obliczeniowe gruntów do obliczeń stateczności przyjęto za dokumentacją [1]
d) obliczenia przeprowadzono metodą Bishopa dla cylindrycznych powierzchni poślizgu
w gruntach jednorodnych,
e) obliczenia przeprowadzono w przekroju II – II, który uznano za charakterystyczny dla
całego odcinka
2.2
WYNIKI OBLICZEŃ
Skarpę, ze względu na występujące ruchy osuwiska, należy zaliczyć do III ka-
tegorii geotechnicznej. Analiza stateczności zbocza wykazuje, że skarpa jest niestatecz-
Projekt architektoniczno-budowlany pt.:
Zabezpieczenie osuwiska w ciągu drogi powiatowej 1 546R Husów - Tarnawka w km 6+512 –
6+562 w miejscowości Tarnawka.
na, przy współczynniku F = 1,08. Szereg obliczeń, przy założeniach omówionych wyżej,
uwzględniających dodatkowo zabezpieczenie osuwiska konstrukcją oporową, wykazał, iż
osuwisko zostanie zabezpieczone, a współczynnik minimalny stateczności wyniósł
F = 1,5. Podczas obliczeń stateczności, rozpatrywano warianty z kotwieniem lub bez kotwienia konstrukcji oporowej. Uwzględniono również wariantowe obniżenie wody gruntowej poprzez odwodnienie drenami wierconymi.
3
PLAN BIOZ
Informacja dotycząca bezpieczeństwa i ochrony zdrowia opracowana została na pod-
stawie Rozporządzenia Ministra Infrastruktury (Dz. U. Nr 120, poz. 1126 z 23.06.2003 r.).
Zakres robót i kolejność realizacji
Technologia realizacji zabezpieczenia osuwiska przewiduje wykonanie w kolejności
chronologicznej następujących prac:
−
usunięcie drzew i krzewów z rejonu planowanych robót,
−
wykonanie robót ziemnych związanych z niwelacją terenu i przygotowaniem platformy roboczej pod sprzęt wiertniczy,
−
wytyczenie w terenie osi projektowanych drenów, kotew, mikropali, koszy gabionowych,
−
montaż sprzętu do wykonania i montażu drenów, kotew, mikropali, koszy gabionowych (wiertnice, pompy iniekcyjne, silosy na cement itp.),
−
montaż koszy gabionowych,
−
wiercenie i obsadzanie drenów,
−
wiercenie, obsadzanie i iniekcja gwoździ gruntowych,
−
wiercenie i wykonanie mikropali,
−
demontaż sprzętu wiertniczego,
−
montaż korytek odprowadzających wodę z drenów,
−
roboty wykończeniowe i uprzątnięcie terenu.
Wskazanie elementów zagospodarowania terenu mogących stwarzać zagrożenie dla
życia i zdrowia ludzi.
W zagospodarowaniu terenu brak elementów mogących stwarzać zagrożenie dla
życia i zdrowia ludzi.
Projekt architektoniczno-budowlany pt.:
Zabezpieczenie osuwiska w ciągu drogi powiatowej 1 546R Husów - Tarnawka w km 6+512 –
6+562 w miejscowości Tarnawka.
Wskazania dotyczące przewidywanych zagrożeń występujących podczas realizacji prac.
W procesie realizacji obiektu mogą wystąpić zagrożenia dla pracowników związane
z wykonywaniem następujących robót:
−
wycinką drzew,
−
wykonywaniem robót przy użyciu sprzętu wiertniczego,
−
związanych z obsługą narzędzi i urządzeń zasilanych energią elektryczną,
−
przy rozładunku materiałów budowlanych dostarczanych na plac budowy,
−
przy preparatach mogących działać alergicznie, powodować poparzenia lub pożar,
−
z ruchomym sprzętem budowlanym.
Dodatkowo robotnicy będą narażeni na hałas i wibracje emitowane przez pracują-
cy sprzęt budowlany, używany w trakcie budowy.
Wskazania dotyczące sposobu instruktażu pracowników przed przystąpieniem do robót
szczególnie niebezpiecznych
Niektóre z planowanych do wykonania robót mają charakter szczególnie niebezpiecznych, w nawiązaniu do art. 21a, ust. 2 ustawy z dn. 7.07.1994 r. Prawo budowlane.
W związku z powyższym pracownicy przy wykonaniu tych prac muszą posiadać świadectwa dopuszczenia do pracy na swoich stanowiskach, wydane przez lekarza medycyny
pracy. Muszą również posiadać aktualne świadectwa ukończonych szkoleń podstawowych BHP oraz przejść instruktaż na stanowisku pracy przed wykonaniem poszczególnych zakresów robót, z przedstawieniem zagrożeń mogących wystąpić w trakcie robót.
Dodatkowo operatorzy sprzętu budowlanego powinni posiadać odpowiednie świadectwa
kwalifikacji i uprawnienia do obsługi sprzętu, na którym pracują.
Wskazanie środków technicznych i organizacyjnych zapobiegających niebezpieczeństwom.
W celu zapewnienia bezpieczeństwa pracownikom wykonującym roboty budowlano
-montażowe należy zagwarantować:
Projekt architektoniczno-budowlany pt.:
Zabezpieczenie osuwiska w ciągu drogi powiatowej 1 546R Husów - Tarnawka w km 6+512 –
6+562 w miejscowości Tarnawka.
−
stosowanie odzieży roboczej przez pracowników,
−
stosowanie odzieży ostrzegawczej,
−
stosowanie środków ochrony osobistej przez pracowników w trakcie wykonywania
robót wymagających ich używania,
−
wyposażenie prowadzącego roboty w sprzęt łączności (np. telefon komórkowy),
−
zabezpieczenie placu budowy przed wstępem osób niepożądanych,
−
stosowanie się do wymagań BHP określonych w projektach i przepisach branżowych.
Uwagi końcowe
Podczas wykonywania robót związanych z budową należy przestrzegać norm krajowych, wymagań technicznych i ustawowych dotyczących bezpieczeństwa pracy. Wykonawca musi zapewnić uwzględnienie zawartych w przepisach zasad bezpieczeństwa
i ochrony zdrowia w procesie budowy z uwzględnieniem specyfiki przyjętej technologii
i użytych maszyn. Za bezpieczeństwo i ochronę zdrowia w trakcie budowy odpowiada
Kierownik Budowy, który musi spełnić wymagania prawa budowlanego (w szczególności
art. 21a, pkt. 1 Dz.U.2000 r. nr 106 : Ustawa z dnia 7 lipca 1994).
Wykonanie konstrukcji należy powierzyć specjalistycznej firmie budowlanej mającej
doświadczenie w wykonawstwie robót przy osuwiskach.
Gdynia, grudzień 2010.
Opracował:
mgr inż. Andrzej Olszowski
