PROJEKT BUDOWLANY

Projekt architektoniczno-budowlany pt.:
Zabezpieczenie osuwiska w ciągu drogi powiatowej 1 547R Albigowa – Handzlówka w km 0+700 do
km 0+800 w m. Albigowa

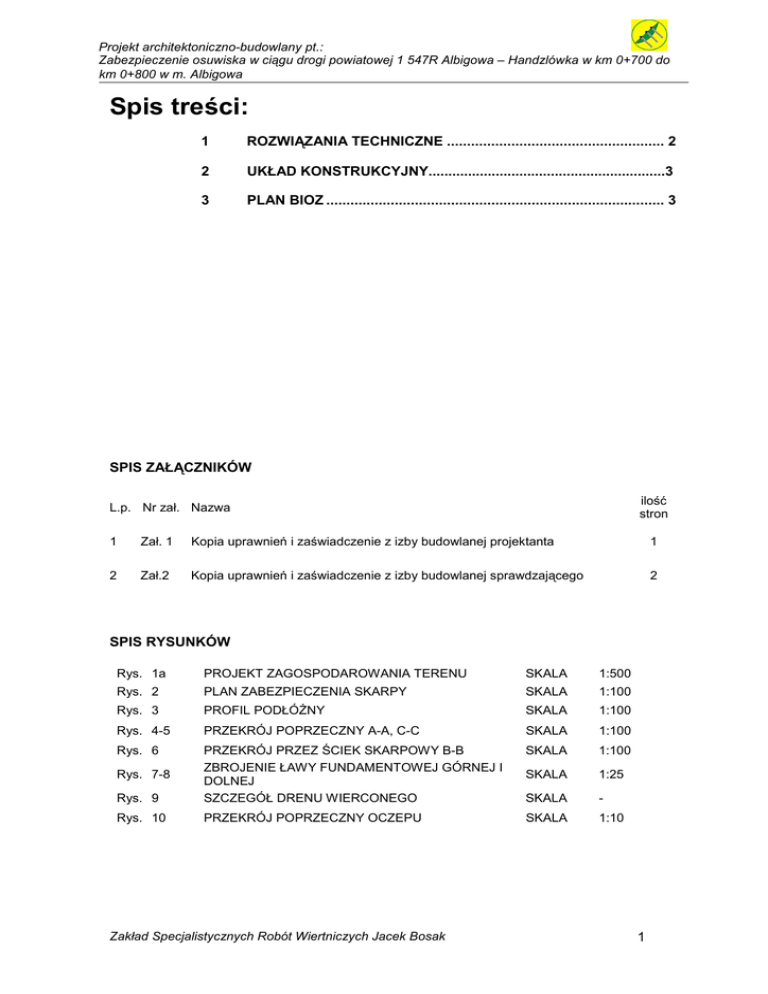

Spis treści:
1
ROZWIĄZANIA TECHNICZNE ...................................................... 2
2
UKŁAD KONSTRUKCYJNY............................................................3
3
PLAN BIOZ .................................................................................... 3
SPIS ZAŁĄCZNIKÓW
ilość
stron
L.p. Nr zał. Nazwa
1
Zał. 1
Kopia uprawnień i zaświadczenie z izby budowlanej projektanta
1
2
Zał.2
Kopia uprawnień i zaświadczenie z izby budowlanej sprawdzającego
2
SPIS RYSUNKÓW
Rys. 1a
PROJEKT ZAGOSPODAROWANIA TERENU
SKALA
1:500
Rys. 2
PLAN ZABEZPIECZENIA SKARPY
SKALA
1:100
Rys. 3
PROFIL PODŁÓŻNY
SKALA
1:100
Rys. 4-5
PRZEKRÓJ POPRZECZNY A-A, C-C
SKALA
1:100
Rys. 6
SKALA
1:100
SKALA
1:25
Rys. 9
PRZEKRÓJ PRZEZ ŚCIEK SKARPOWY B-B
ZBROJENIE ŁAWY FUNDAMENTOWEJ GÓRNEJ I
DOLNEJ
SZCZEGÓŁ DRENU WIERCONEGO
SKALA
-
Rys. 10
PRZEKRÓJ POPRZECZNY OCZEPU
SKALA
1:10
Rys. 7-8
Zakład Specjalistycznych Robót Wiertniczych Jacek Bosak
1
Projekt architektoniczno-budowlany pt.:
Zabezpieczenie osuwiska w ciągu drogi powiatowej 1 547R Albigowa – Handzlówka w km 0+700 do
km 0+800 w m. Albigowa
1
1.1
ROZWIĄZANIA TECHNICZNE
KONSTRUKCJA OPOROWA
Zaprojektowano wykonanie konstrukcji oporowej o długości 67,85 m wzdłuż drogi
w km 0+732,15 do km 0+800. Konstrukcja obejmuje wykonanie:
- palisady z mikropali wierconych o długości 12 metrów w rozstawie 1,0 m, średnica
220 mm, zbrojonych rurą stalową 139.7/8 mm, łącznie 66 sztuk,
- kotwienia palisady kotwami gruntowymi o długości 12 metrów, nachylonych do poziomu
pod kątem 45 stopni i minimalnej wymaganej nośności 350 kN, łącznie 32 sztuk,
- oczepu żelbetowego o wymiarach 0,8 x 0,8 m i długości 67,85 metra z betonu C25/30,
zbrojonych stalą AIII,
- ławy żelbetowej, pole powierzchni przekroju 2,64 m2 o długości 34 m, z betonu C25/30
zbrojonego stalą A III, posadowionej na warstwie podkładu z betonu C8/10 o gr. 10 cm.
1.2
ODWODNIENIE OSUWISKA
Zaprojektowano wykonanie:
- remontu rowu prawego w zakresie wymiany korytek drogowych na korytka KS-1, na odcinku obecnie zrealizowanym w km 0+732,15 do km 0+800;
- wykonanie lewego rowu z korytek KPED 01.05 w km 0+732,15 do km 0+800;
- wykonaniu drenów wierconych o długości 22 m – łącznie 6 sztuk.
- remontu wylotu przepustu i odprowadzenie z niego wody kaskadą do potoku
1.3
ZABEZPIECZENIE PRZECIWEROZYJNE PODNÓŻA ZBOCZA
Zaprojektowano wykonanie:
- muru oporowego z koszy gabionowych, w ramach opaski brzegowej wzdłuż potoku,
w km 0+766,06 do km 0+799,02, łącznie 34 sztuki, posadowionych na ławie żelbetowej
i mikropalach wierconych o długości 5 m – 38 sztuk.
2
UKŁAD KONSTRUKCYJNY
Do zabezpieczenia drogi przed ruchami osuwiskowymi zbocza zaprojektowano
konstrukcję oporową w postaci tzw. muru tessyńskiego. Składa się on z rzędu mikropali
zwieńczonych oczepem żelbetowym i kotwiony kotwami gruntowymi. Woda gruntowa
Zakład Specjalistycznych Robót Wiertniczych Jacek Bosak
2
Projekt architektoniczno-budowlany pt.:
Zabezpieczenie osuwiska w ciągu drogi powiatowej 1 547R Albigowa – Handzlówka w km 0+700 do
km 0+800 w m. Albigowa
z poza muru odprowadzona będzie drenami wierconymi z wylotami na poziomie korony
murku oporowego z gabionów usytuowanego w potoku.
Ze względu na warunki gruntowe-wodne opisane w dokumentacji geologiczno
-inżynierskiej, konstrukcję kaskady i zabezpieczenie przeciwerozyjnego posadowiono
w sposób pośredni – na mikropalach.
Ze względu na trudne warunki gruntowo-wodne oraz złożoność konstrukcji, zbocze
zaliczono do trzeciej kategorii geotechnicznej.
Obliczenia przeprowadzono dla przypadku występującego w chwili obecnej:
- obserwowanie małych osuwisk lokalnych w strefie przyskarpowej i oberwanie drogi
powiatowej.
Przyjęto następujące założenia do obliczeń:
a) analizę stateczności przeprowadzono przy użyciu programu GGU - STABILITY
c) parametry obliczeniowe gruntów do obliczeń stateczności przyjęto za
dokumentacją [1] ,
d) obliczenia przeprowadzono metodą Janbu,
e) obliczenia przeprowadzono w przekroju I – I, który uznano za charakterystyczny dla
całego odcinka,
Analiza stateczności zbocza potwierdza obserwacje terenowe, że skarpa jest
niestateczna, przy współczynniku F = 1,01. Szereg obliczeń, przy założeniach
omówionych wyżej, uwzględniających dodatkowo zabezpieczenie osuwiska konstrukcją
oporową, wykazał, iż osuwisko zostanie zabezpieczone, a współczynnik minimalny
stateczności wyniósł F = 1,54. Podczas obliczeń stateczności, rozpatrywano warianty
z kotwieniem lub bez kotwienia konstrukcji oporowej. Uwzględniono również wariantowe
obniżenie wody gruntowej poprzez odwodnienie drenami wierconymi. Wymodelowana
powierzchnia poślizgu ma charakter strukturalny i jej kształt wynika z rozpoznania
geologiczno – inżynierskiego [1], dodatkowo jest ona odzwierciedleniem stanu obecnego.
3
PLAN BIOZ
Informacja dotycząca bezpieczeństwa i ochrony zdrowia opracowana została na pod-
stawie Rozporządzenia Ministra Infrastruktury (Dz. U. Nr 120, poz. 1126 z 23.06.2003 r.).
Zakres robót i kolejność realizacji - Technologia realizacji zabezpieczenia osuwiska
przewiduje wykonanie w kolejności chronologicznej następujących prac:
−
usunięcie drzew i krzewów z rejonu planowanych robót,
Zakład Specjalistycznych Robót Wiertniczych Jacek Bosak
3
Projekt architektoniczno-budowlany pt.:
Zabezpieczenie osuwiska w ciągu drogi powiatowej 1 547R Albigowa – Handzlówka w km 0+700 do
km 0+800 w m. Albigowa
−
wykonanie robót ziemnych związanych z niwelacją terenu i przygotowaniem
platformy roboczej pod sprzęt wiertniczy,
−
wytyczenie w terenie osi projektowanych drenów, kotew, mikropali, koszy
gabionowych,
−
montaż sprzętu do wykonania i montażu drenów, kotew, mikropali, koszy
gabionowych (wiertnice, pompy iniekcyjne, silosy na cement itp.),
−
montaż koszy gabionowych,
−
wiercenie i obsadzanie drenów,
−
wiercenie, obsadzanie i iniekcja gwoździ gruntowych,
−
wiercenie i wykonanie mikropali,
−
demontaż sprzętu wiertniczego,
−
montaż korytek odprowadzających wodę z drenów,
−
roboty wykończeniowe i uprzątnięcie terenu.
Wskazanie elementów zagospodarowania terenu mogących stwarzać zagrożenie dla
życia i zdrowia ludzi
W zagospodarowaniu terenu brak elementów mogących stwarzać zagrożenie dla
życia i zdrowia ludzi.
Wskazania dotyczące przewidywanych zagrożeń występujących podczas realizacji prac.
W procesie realizacji obiektu mogą wystąpić zagrożenia dla pracowników związane
z wykonywaniem następujących robót:
−
wycinką drzew,
−
wykonywaniem robót przy użyciu sprzętu wiertniczego,
−
związanych z obsługą narzędzi i urządzeń zasilanych energią elektryczną,
−
przy rozładunku materiałów budowlanych dostarczanych na plac budowy,
−
przy preparatach mogących działać alergicznie, powodować poparzenia lub pożar,
−
z ruchomym sprzętem budowlanym.
Dodatkowo robotnicy będą narażeni na hałas i wibracje emitowane przez pracujący sprzęt
budowlany, używany w trakcie budowy.
Wskazania dotyczące sposobu instruktażu pracowników przed przystąpieniem do robót
szczególnie niebezpiecznych
Niektóre z planowanych do wykonania robót mają charakter szczególnie niebezpiecznych, w nawiązaniu do art. 21a, ust. 2 ustawy z dn. 7.07.1994 r. Prawo budowlane.
W związku z powyższym pracownicy przy wykonaniu tych prac muszą posiadać świadec-
Zakład Specjalistycznych Robót Wiertniczych Jacek Bosak
4
Projekt architektoniczno-budowlany pt.:
Zabezpieczenie osuwiska w ciągu drogi powiatowej 1 547R Albigowa – Handzlówka w km 0+700 do
km 0+800 w m. Albigowa
twa dopuszczenia do pracy na swoich stanowiskach, wydane przez lekarza medycyny
pracy. Muszą również posiadać aktualne świadectwa ukończonych szkoleń podstawowych BHP oraz przejść instruktaż na stanowisku pracy przed wykonaniem poszczególnych zakresów robót, z przedstawieniem zagrożeń mogących wystąpić w trakcie robót.
Dodatkowo operatorzy sprzętu budowlanego powinni posiadać odpowiednie świadectwa
kwalifikacji i uprawnienia do obsługi sprzętu, na którym pracują.
Wskazanie środków technicznych i organizacyjnych zapobiegających niebezpieczeństwom.
W celu zapewnienia bezpieczeństwa pracownikom wykonującym roboty
budowlano-montażowe należy zagwarantować:
−
stosowanie odzieży roboczej przez pracowników,
−
stosowanie odzieży ostrzegawczej,
−
stosowanie środków ochrony osobistej przez pracowników w trakcie wykonywania
robót wymagających ich używania,
−
wyposażenie prowadzącego roboty w sprzęt łączności (np. telefon komórkowy),
−
zabezpieczenie placu budowy przed wstępem osób niepożądanych,
−
stosowanie się do wymagań BHP określonych w projektach i przepisach
branżowych.
−
Podczas wykonywania robót związanych z budową należy przestrzegać norm
krajowych, wymagań technicznych i ustawowych dotyczących bezpieczeństwa
pracy. Wykonawca musi zapewnić uwzględnienie zawartych w przepisach zasad
bezpieczeństwa i ochrony zdrowia w procesie budowy z uwzględnieniem specyfiki
przyjętej technologii i użytych maszyn. Za bezpieczeństwo i ochronę zdrowia
w trakcie budowy odpowiada Kierownik Budowy, który musi spełnić wymagania
prawa budowlanego (w szczególności art. 21a, pkt. 1 Dz.U.2000 r. nr 106 :
Ustawa z dnia 7 lipca 1994).
Wykonanie konstrukcji należy powierzyć specjalistycznej firmie budowlanej mającej doświadczenie w wykonawstwie robót przy osuwiskach.
Gdynia, grudzień 2010.
Opracował:
mgr inż. Andrzej Olszowski
