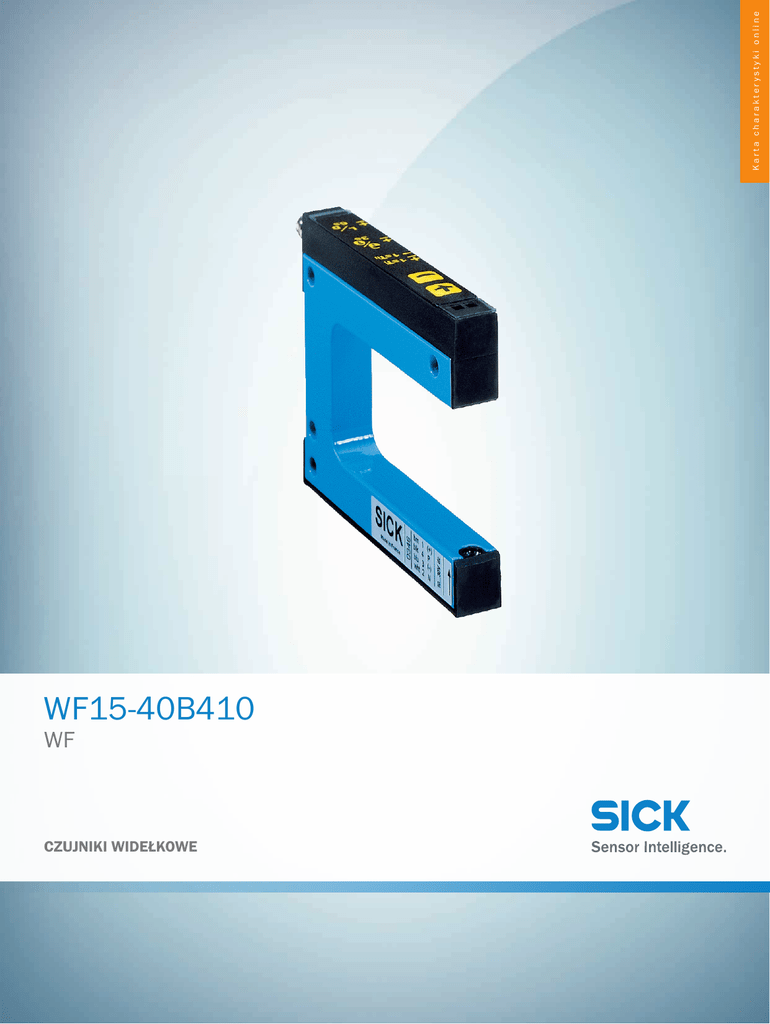

WF15-40B410
WF
CZUJNIKI WIDEŁKOWE
WF15-40B410 | WF
CZUJNIKI WIDEŁKOWE
A
B
C
D
E
F
H
I
J
K
L
M
N
O
P
Q
R
S
T
Informacje do zamówienia
Typ
Nr artykułu
WF15-40B410
więcej wersji urządzeń i akcesoriów
6028430
www.sick.com/WF
Rysunek może się różnić
Cechy
Wymiary (szer. x wys. x głęb.)
10 mm x 45 mm x 57 mm
Zasada działania
Zasada wykrywania optycznego
Kształt korpusu (wyjście wiązki światła)
Widełkowa
Szerokość widełek
15 mm
Głębokość widełek
42 mm
Najmniejszy wykrywalny obiekt (MDO)
0,2 mm
Wykrywanie etykiet
✔
Nadajnik światła
LED, światło podczerwone
Rodzaj ustawiania
Przyciski plus/minus (Czułość, aktywny na jasno/ciemno)
Konfiguracja Teach-in
—
Funkcja wyjścia
Przełączanie jasno-ciemno ustawiane przełącznikiem
Interfejsy
Funkcje IO-Link
—
Funkcje zaawansowane
—
Magistrala sieciowa, sieć przemysłowa
-
Rodzaj wbudowania
-
Mechanika/elektryka
Napięcie zasilające
10 V DC ... 30 V DC 1)
Tętnienia resztkowe
< 10 % 2)
Pobór prądu
40 mA
Częstotliwość przełączania
10 kHz 3)
1)
2)
3)
4)
5)
2
Wartości graniczne, z zabezpieczeniem przed zamianą biegunów Praca w sieci chronionej przed zwarciem: maks. 8 A.
Nie może być wyższa ani niższa od podanych tolerancji UV.
Przy relacji światło/ciemność 1:1.
Napięcie znamionowe DC 50 V.
Zależnie od szerokości widełek.
CZUJNIKI KONTRASTU, KOLORU I LUMINESCENCJI | SICK
Karta charakterystyki online | 2017-02-14 16:08:08
Informacje mogą ulec zmianie bez powiadomienia
WF15-40B410 | WF
CZUJNIKI WIDEŁKOWE
Czas odpowiedzi
100 µs
Stabilność czasu odpowiedzi
± 20 µs
Jitter
40 µs
Wyjście przełączające
PNP/NPN
Wyjścia przełączającego (napięcie)
PNP: WYSOKI = UV– ≤ 2 V / NISKI ok. 0 V
NPN: WYSOKI = ok. UV / NISKI ≤ 2 V
Tryb przełączania
Załączany na jasno/ciemno
Prąd wyjściowy Imaks.
100 mA
Czas inicjalizacji
100 ms
Typ przyłącza
Wtyk M8, 4-biegunowy
Odporność na światło zewnętrzne
Światło słoneczne: ≤ 10.000 lx
Klasa ochrony
III 4)
Układy zabezpieczające
Przyłącza UV z zabezpieczeniem przed zmianą polaryzacji
Wyjście Q chronione przed zwarciem
Tłumienie impulsów zakłócających
Stopień ochrony
IP65
Masa
Ok. 36 g ... 160 g 5)
Materiał obudowy
Aluminium
1)
2)
3)
4)
5)
Wartości graniczne, z zabezpieczeniem przed zamianą biegunów Praca w sieci chronionej przed zwarciem: maks. 8 A.
Nie może być wyższa ani niższa od podanych tolerancji UV.
Przy relacji światło/ciemność 1:1.
Napięcie znamionowe DC 50 V.
Zależnie od szerokości widełek.
Dane dotyczące otoczenia
Temperatura otoczenia podczas pracy
–20 °C ... +60 °C 1)
Temperatura otoczenia – przechowywanie
–30 °C ... +80 °C
Odporność na udary
Wg EN 60068-2-27
Nr pliku UL
NRKH.E191603
1)
Nie zginać przewodu w temperaturze poniżej 0 °C.
Klasyfikacje
ECl@ss 5.0
27270909
ECl@ss 5.1.4
27270909
ECl@ss 6.0
27270909
ECl@ss 6.2
27270909
ECl@ss 7.0
27270909
ECl@ss 8.0
27270909
ECl@ss 8.1
27270909
ECl@ss 9.0
27270909
ETIM 5.0
EC002720
ETIM 6.0
EC002720
2017-02-14 16:08:08 | Karta charakterystyki online

Informacje
mogą ulec zmianie bez powiadomienia
CZUJNIKI KONTRASTU, KOLORU I LUMINESCENCJI | SICK
3
WF15-40B410 | WF
CZUJNIKI WIDEŁKOWE
UNSPSC 16.0901
39121528
Dimensions in mm (inch)
(0.39)
10
Rysunek wymiarowy (Wymiary w mm)
WF2
7
(0.28)
9 (0.35)
WF5
3 (0.12)
19
6
(0.24)
WF80
A
3
2
11
8
(0.31)
WF50
1
C1
H
I
J
K
L
M
N
O
P
Q
R
S
T
WF30
WF120
A
B
Fork width
Fork depth
C
C1
2
42/59/95
14
5
(0.08)
(1.65/2.32/3.74)
(0.55)
(0.20)
5
42/59/95
14
6.5
(0.20)
(1.65/2.32/3.74)
(0.55)
(0.20)
15
42/59/95
27
5
(0.59)
(1.65/2.32/3.74)
(1.06)
(0.20)
30
42/59/95
42
5
(1.18)
(1.65/2.32/3.74)
(1.65)
(0.20)
50
42/59/95
51
16
(1.97)
(1.65/2.32/3.74)
(2.01)
(0.63)
80
42/59/95
81
16
(3.15)
(1.65/2.32/3.74)
(3.19)
(0.63)
120
42/59/95
121
16
(4.72)
(1.65/2.32/3.74)
(4.76)
(0.63)
(0.43)
11 (0.43)
2
(0.75)
6 (0.24)
WF15
C
A
B
C
D
E
F
10
5 (0.20)
(0.39)
B
4.2 (0.17)
① Oś optyczna
② Otwór do zamocowania, Ø 4,2 mm
③ Tylko w przypadku WF50/80/120
Możliwości ustawiania
Ustawienie: przyciski plus/minus (WFxx-B410)
1
2
3
3s
6s
① Wskaźnik funkcji (żółty), wyjście przełączające
② Wskaźnik funkcji (czerwony)
③ Przycisk plus-minus i przycisk funkcyjny
4
CZUJNIKI KONTRASTU, KOLORU I LUMINESCENCJI | SICK
Karta charakterystyki online | 2017-02-14 16:08:08
Informacje mogą ulec zmianie bez powiadomienia
WF15-40B410 | WF
CZUJNIKI WIDEŁKOWE
Schemat elektryczny
Cd-086
brn 1 + (L+)
wht 2
blu 3
blk 4
QNPN
- (M)
QPNP
Koncepcja obsługi
Ustawienie wartości progowej przyciskami plus/minus (WFxx-B410)
1. No object in the beam
path
2. Object in the beam path
The yellow function indicator
illuminates when the light
received is at its optimum level.
If necessary, increase sensitivity
using the “+” button.
Yellow function indicator goes
out.
If necessary, reduce sensitivity
using the “–” button.
Zalecane akcesoria
więcej wersji urządzeń i akcesoriów
www.sick.com/WF
Krótki opis
Typ
Nr artykułu
Głowica A: Gniazdo, M8, 4 piny, prosty
Głowica B: Przewód: nieekranowany
DOS-0804-G
6009974
Głowica A: Gniazdo, M8, 4 piny, kątowy
Głowica B: Przewód: nieekranowany
DOS-0804-W
6009975
Głowica A: Gniazdo, M8, 4 piny, prosty
Głowica B: Przewód
Przewód: PVC, nieekranowany, 2 m
DOL-0804-G02M
6009870
Głowica A: Gniazdo, M8, 4 piny, prosty
Głowica B: Przewód
Przewód: PVC, nieekranowany, 5 m
DOL-0804-G05M
6009872
Głowica A: Gniazdo, M8, 4 piny, prosty
Głowica B: Przewód
Przewód: PVC, nieekranowany, 10 m
DOL-0804-G10M
6010754
Złącza wtykowe i przewody
2017-02-14 16:08:08 | Karta charakterystyki online

Informacje
mogą ulec zmianie bez powiadomienia
CZUJNIKI KONTRASTU, KOLORU I LUMINESCENCJI | SICK
5
WF15-40B410 | WF
CZUJNIKI WIDEŁKOWE
A
B
C
D
E
F
H
I
J
K
L
M
N
O
P
Q
R
S
T
Krótki opis
6
Typ
Nr artykułu
Głowica A: Gniazdo, M8, 4 piny, kątowy
Głowica B: Przewód
Przewód: PVC, nieekranowany, 2 m
DOL-0804-W02M
6009871
Głowica A: Gniazdo, M8, 4 piny, kątowy
Głowica B: Przewód
Przewód: PVC, nieekranowany, 5 m
DOL-0804-W05M
6009873
Głowica A: Gniazdo, M8, 4 piny, kątowy
Głowica B: Przewód
Przewód: PVC, nieekranowany, 10 m
DOL-0804-W10M
6010755
CZUJNIKI KONTRASTU, KOLORU I LUMINESCENCJI | SICK
Karta charakterystyki online | 2017-02-14 16:08:08
Informacje mogą ulec zmianie bez powiadomienia
