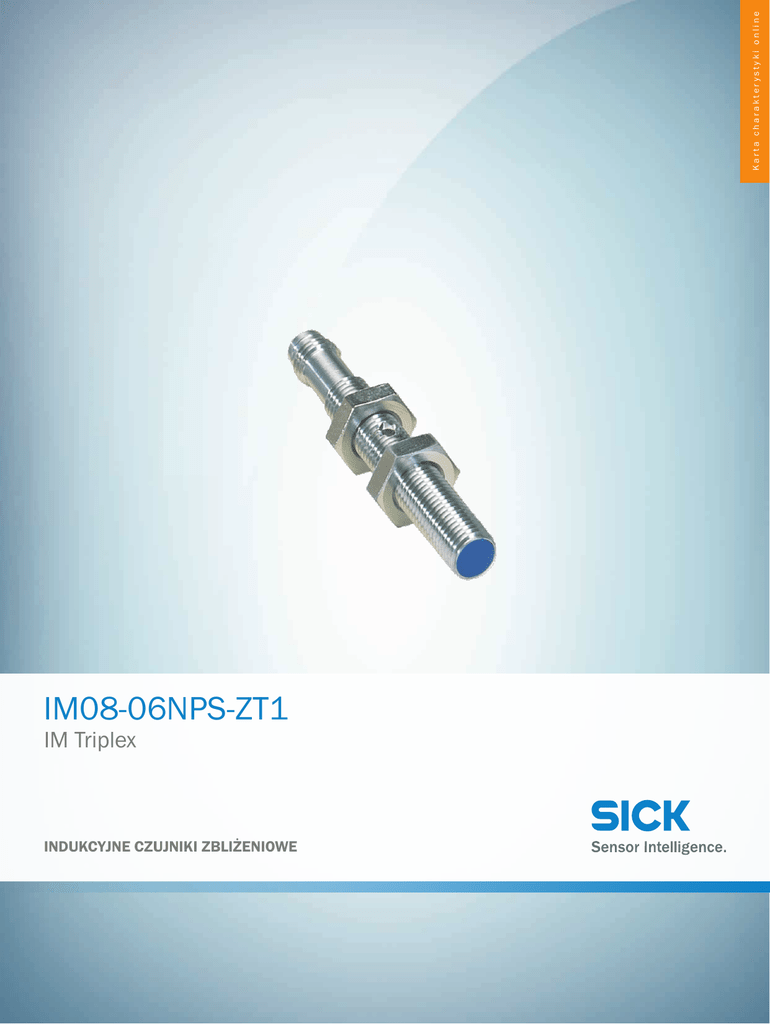

IM Triplex IM08-06NPS-ZT1, Karta charakterystyki online

Karta charakterystyki online
IM08-06NPS-ZT1
IM Triplex
INDUKCYJNE CZUJNIKI ZBLIŻENIOWE
IM08-06NPS-ZT1 | IM Triplex
INDUKCYJNE CZUJNIKI ZBLIŻENIOWE
A
B
C
D
E
F
Informacje do zamówienia
Typ
Nr artykułu
IM08-06NPS-ZT1
więcej wersji urządzeń i akcesoriów
6027508
www.sick.com/IM_Triplex
Rysunek może się różnić
Szczegółowe dane techniczne
Cechy
H
I
J
K
L
M
N
O
P
Q
R
S
T
Wykonanie
Budowa metryczna
Kształt obudowy
Standard
Rozmiar gwintu
M8 x 1
Średnica
Ø 8 mm
Zasięg Sn
6 mm
Zasięg gwarantowany Sa
4,86 mm
Montaż w metalu
Nie w jednej płaszczyźnie
Częstotliwość przełączania
500 Hz
Typ przyłącza
Wtyk M8, 3-biegunowy
Wyjście przełączające
PNP
Funkcja wyjścia
Styk normalnie otwarty
Wykonanie elektryczne
DC 3-przewodowe
Stopień ochrony
IP 67 1)
Cechy szczególne
Trzykrotnie większy zasięg
1)
Wg EN 60529.
Mechanika/elektryka
Napięcie zasilające
10 V DC ... 30 V DC
Tętnienia resztkowe
≤ 20 % 1)
Spadek napięcia
≤ 2 V 2)
Pobór prądu
≤ 10 mA 3)
1)
2)
3)
4)
5)
6)
2
UV.
Przy Ia maks.
Bez obciążenia.
Sr.
UB = 20 V DC ... 30 V DC, TA = 23 °C ± 5 °C.
Wskaźnik LED świeci stale (0 ≤ s ≤ 0,8 Sr); wskaźnik LED miga (0,8 Sr < s ≤ Sr)
CZUJNIKI ZBLIŻENIOWE | SICK
Karta charakterystyki online | 2016-05-30 17:37:28
Informacje mogą ulec zmianie bez powiadomienia
IM08-06NPS-ZT1 | IM Triplex
INDUKCYJNE CZUJNIKI ZBLIŻENIOWE
Czas opóźnienia przed zadziałaniem
≤ 50 ms
Histereza
1 % ... 15 %
Powtarzalność
≤ 5 % 4) 5)
Dryft temperaturowy (Sr)
± 10 %
EMC
Wg EN 60947-5-2
Prąd stały Ia
≤ 200 mA
Zabezpieczenie przeciwzwarciowe
✔
Zabezpieczenie przed zamianą biegunów
✔
Redukcja impulsu przy załączeniu zasilania
✔
Odporność na udary i drgania
30 g, 11 ms / 10 … 55 Hz, 1 mm
Wskaźnik ustawienia
✔ 6)
Temperatura otoczenia podczas pracy
–25 °C ... +70 °C
Materiał obudowy
Metal, Mosiądz chromowany
Materiał, powierzchnia aktywna
Tworzywo sztuczne, Tworzywo sztuczne
Długość obudowy
60 mm
Użyteczna długość gwintu
41,5 mm
Maks. moment dokręcania
4 Nm
1)
2)
3)
4)
5)
6)
UV.
Przy Ia maks.
Bez obciążenia.
Sr.
UB = 20 V DC ... 30 V DC, TA = 23 °C ± 5 °C.
Wskaźnik LED świeci stale (0 ≤ s ≤ 0,8 Sr); wskaźnik LED miga (0,8 Sr < s ≤ Sr)
Współczynniki redukcji
Wskazówka
Wartości mają charakter orientacyjny i mogą się różnić
Stal nierdzewna (V2A)
Ok. 0,77
Aluminium (Al)
Ok. 0,47
Miedź (Cu)
Ok. 0,44
Mosiądz (Ms)
Ok. 0,55
Informacja dotycząca montażu
Uwaga
Przynależna grafika – patrz „Informacja dotycząca montażu”
A
8 mm
B
20 mm
C
8 mm
D
18 mm
E
8 mm
F
60 mm
2016-05-30 17:37:28 | Karta charakterystyki online

Informacje
mogą ulec zmianie bez powiadomienia
CZUJNIKI ZBLIŻENIOWE | SICK
3
IM08-06NPS-ZT1 | IM Triplex
INDUKCYJNE CZUJNIKI ZBLIŻENIOWE
A
B
C
D
E
F
Informacja dotycząca montażu
Montaż niezabudowany
F
B
C
A
A
D
E
Schemat elektryczny
Cd-002
H
I
J
K
L
M
N
O
P
Q
R
S
T
brn 1
blk 4
blu 3
+ (L+)
NO
- (M)
Zalecane akcesoria
więcej wersji urządzeń i akcesoriów
www.sick.com/IM_Triplex
Krótki opis
Typ
Nr artykułu
Płytka mocująca do czujników M8, Stal, ocynkowana, bez materiałów mocujących
BEF-WG-M08
5321722
Kątownik mocujący, gwint M8, Stal, ocynkowana, bez materiałów mocujących
BEF-WN-M08
5321721
Blok zaciskowy do siłowników okrągłych M8 bez stałego ogranicznika, Tworzywo sztuczne (PA12) wzmocnione włóknem szklanym, z materiałami mocującymi
BEF-KH-M08
2051477
Blok zaciskowy do siłowników okrągłych M8 ze stałym ogranicznikiem, Tworzywo sztuczne (PA12) wzmocnione włóknem szklanym, z materiałami mocującymi
BEF-KHF-M08
2051478
DOS-0803-G
7902077
Kątowniki mocujące i płytki mocujące
Uchwyty zaciskowe i do ustawienia położenia
Złącza wtykowe i przewody
Głowica A: Gniazdo, M8, 3 piny, prosty
Głowica B: Przewód: nieekranowany
4
CZUJNIKI ZBLIŻENIOWE | SICK
Karta charakterystyki online | 2016-05-30 17:37:28
Informacje mogą ulec zmianie bez powiadomienia
IM08-06NPS-ZT1 | IM Triplex
INDUKCYJNE CZUJNIKI ZBLIŻENIOWE
Krótki opis
Typ
Nr artykułu
Głowica A: Gniazdo, M8, 3 piny, kątowy
Głowica B: Przewód: nieekranowany
DOS-0803-W
7902078
Głowica A: Gniazdo, M8, 3 piny, prosty
Głowica B: Przewód
Przewód: PVC, nieekranowany, 2 m
DOL-0803-G02M
6010785
Głowica A: Gniazdo, M8, 3 piny, prosty
Głowica B: Przewód
Przewód: nadaje się do zastosowania w prowadnikach kabli, PUR, bezhalogenowy, nieekranowany, 3 m
DOL-0803-G03MC
6038991
Głowica A: Gniazdo, M8, 3 piny, prosty
Głowica B: Przewód
Przewód: PVC, nieekranowany, 5 m
DOL-0803-G05M
6022009
Głowica A: Gniazdo, M8, 3 piny, kątowy
Głowica B: Przewód
Przewód: PVC, nieekranowany, 2 m
DOL-0803-W02M
6008489
Głowica A: Gniazdo, M8, 3 piny, kątowy
Głowica B: Przewód
Przewód: PVC, nieekranowany, 5 m
DOL-0803-W05M
6022010
