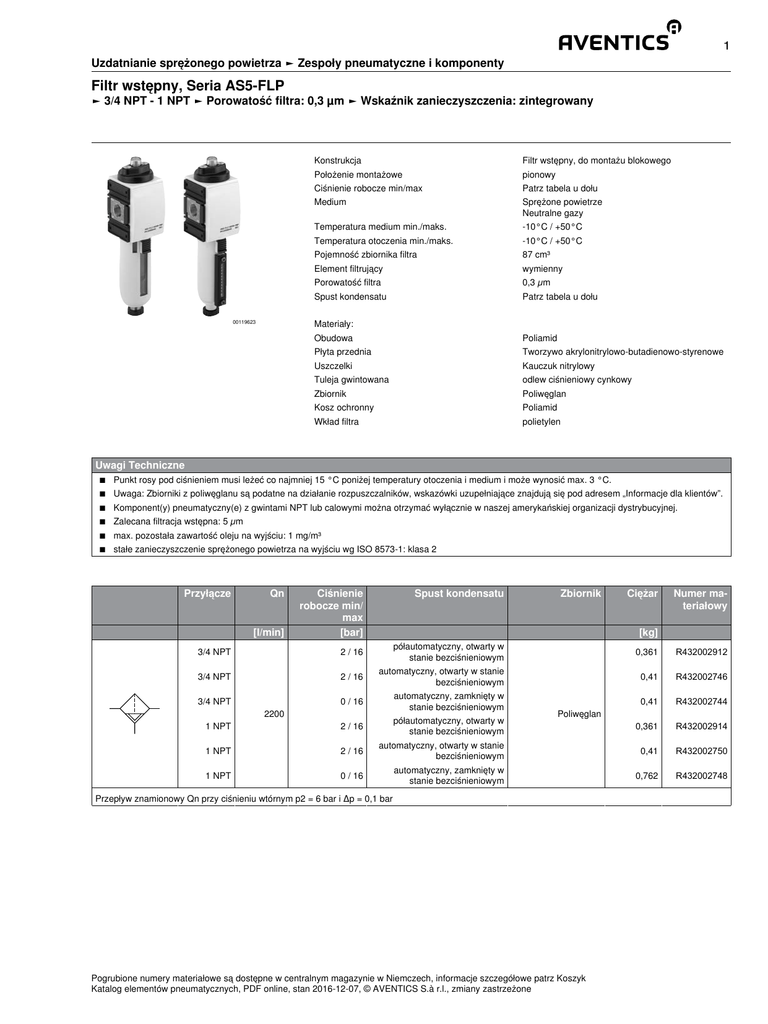

Filtr wstępny, Seria AS5-FLP

1
Uzdatnianie sprężonego powietrza ► Zespoły pneumatyczne i komponenty
Filtr wstępny, Seria AS5-FLP
► 3/4 NPT - 1 NPT ► Porowatość filtra: 0,3 µm ► Wskaźnik zanieczyszczenia: zintegrowany
Konstrukcja
Filtr wstępny, do montażu blokowego
Położenie montażowe
pionowy
Ciśnienie robocze min/max
Patrz tabela u dołu
Medium
Sprężone powietrze
Neutralne gazy
Temperatura medium min./maks.
-10°C / +50°C
Temperatura otoczenia min./maks.
-10°C / +50°C
Pojemność zbiornika filtra
87 cm³
Element filtrujący
wymienny
Porowatość filtra
0,3 µm
Spust kondensatu
Patrz tabela u dołu
Materiały:
00119623
Obudowa
Poliamid
Płyta przednia
Tworzywo akrylonitrylowo-butadienowo-styrenowe
Uszczelki
Kauczuk nitrylowy
Tuleja gwintowana
odlew ciśnieniowy cynkowy
Zbiornik
Poliwęglan
Kosz ochronny
Poliamid
Wkład filtra
polietylen
Uwagi Techniczne
■ Punkt rosy pod ciśnieniem musi leżeć co najmniej 15 °C poniżej temperatury otoczenia i medium i może wynosić max. 3 °C.
■ Uwaga: Zbiorniki z poliwęglanu są podatne na działanie rozpuszczalników, wskazówki uzupełniające znajdują się pod adresem „Informacje dla klientów”.
■ Komponent(y) pneumatyczny(e) z gwintami NPT lub calowymi można otrzymać wyłącznie w naszej amerykańskiej organizacji dystrybucyjnej.
■ Zalecana filtracja wstępna: 5 µm
■ max. pozostała zawartość oleju na wyjściu: 1 mg/m³
■ stałe zanieczyszczenie sprężonego powietrza na wyjściu wg ISO 8573-1: klasa 2
Przyłącze
Qn
[l/min]
3/4 NPT
3/4 NPT
3/4 NPT
1 NPT
1 NPT
1 NPT
2200
Ciśnienie
robocze min/
max
[bar]
Spust kondensatu
Zbiornik
Ciężar
Numer materiałowy
[kg]
2 / 16
półautomatyczny, otwarty w
stanie bezciśnieniowym
0,361
R432002912
2 / 16
automatyczny, otwarty w stanie
bezciśnieniowym
0,41
R432002746
0 / 16
automatyczny, zamknięty w
stanie bezciśnieniowym
0,41
R432002744
2 / 16
półautomatyczny, otwarty w
stanie bezciśnieniowym
0,361
R432002914
2 / 16
automatyczny, otwarty w stanie
bezciśnieniowym
0,41
R432002750
0 / 16
automatyczny, zamknięty w
stanie bezciśnieniowym
0,762
R432002748
Poliwęglan
Przepływ znamionowy Qn przy ciśnieniu wtórnym p2 = 6 bar i Δp = 0,1 bar
Pogrubione numery materiałowe są dostępne w centralnym magazynie w Niemczech, informacje szczegółowe patrz Koszyk
Katalog elementów pneumatycznych, PDF online, stan 2016-12-07, © AVENTICS S.à r.l., zmiany zastrzeżone
2
Uzdatnianie sprężonego powietrza ► Zespoły pneumatyczne i komponenty
Filtr wstępny, Seria AS5-FLP
► 3/4 NPT - 1 NPT ► Porowatość filtra: 0,3 µm ► Wskaźnik zanieczyszczenia: zintegrowany
Charakterystyka przepływu
00121364
p2 = ciśnienie robocze
qn = przepływ znamionowy
Wymiary w calach
C
B
D
M
E1
4)
A1
H2
H1
A2
1)
1)
2)
A-A
3)
T7
A
A7
A
00130381
1) Zbiornik z tworzywa sztucznego i kosz ochronny z tworzywa sztucznego z wziernikiem
2) Półautomatyczny spust kondensatu
3) Automatyczny spust kondensatu
4) Wskaźnik zanieczyszczenia
Pogrubione numery materiałowe są dostępne w centralnym magazynie w Niemczech, informacje szczegółowe patrz Koszyk
Katalog elementów pneumatycznych, PDF online, stan 2016-12-07, © AVENTICS S.à r.l., zmiany zastrzeżone
3
Uzdatnianie sprężonego powietrza ► Zespoły pneumatyczne i komponenty
Filtr wstępny, Seria AS5-FLP
► 3/4 NPT - 1 NPT ► Porowatość filtra: 0,3 µm ► Wskaźnik zanieczyszczenia: zintegrowany
Wymiary w calach
A1
A2
A7
B
C
D
E1
H1
H2
M
T7
3/4 NPT
3/4 NPT
1/8 NPT
3,35
4,06
4,29
0,93
9,84
10,47
2,28
0,34
1 NPT
1 NPT
1/8 NPT
3,35
4,06
4,29
0,93
9,84
10,47
2,28
0,34
Pogrubione numery materiałowe są dostępne w centralnym magazynie w Niemczech, informacje szczegółowe patrz Koszyk
Katalog elementów pneumatycznych, PDF online, stan 2016-12-07, © AVENTICS S.à r.l., zmiany zastrzeżone
