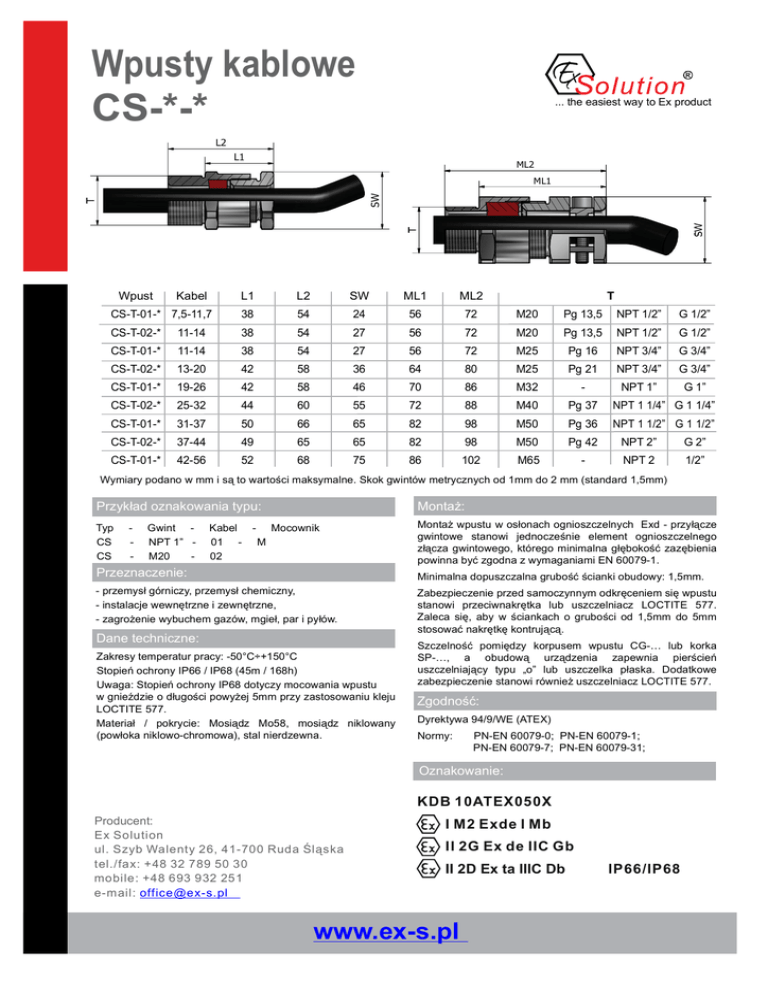

Wpusty kablowe CS

Wpusty kablowe
CS-*-*
... the easiest way to Ex product
ML2
ML1
Wpust
Kabel
L1
L2
SW
ML1
ML2
T
CS-T-01-* 7,5-11,7
38
54
24
56
72
M20
Pg 13,5
NPT 1/2”
G 1/2”
CS-T-02-*
11-14
38
54
27
56
72
M20
Pg 13,5
NPT 1/2”
G 1/2”
CS-T-01-*
11-14
38
54
27
56
72
M25
Pg 16
NPT 3/4”
G 3/4”
CS-T-02-*
13-20
42
58
36
64
80
M25
Pg 21
NPT 3/4”
G 3/4”
CS-T-01-*
19-26
42
58
46
70
86
M32
-
NPT 1”
G 1”
CS-T-02-*
25-32
44
60
55
72
88
M40
Pg 37
NPT 1 1/4” G 1 1/4”
CS-T-01-*
31-37
50
66
65
82
98
M50
Pg 36
NPT 1 1/2” G 1 1/2”
CS-T-02-*
37-44
49
65
65
82
98
M50
Pg 42
NPT 2”
G 2”
CS-T-01-*
42-56
52
68
75
86
102
M65
-
NPT 2
1/2”
Wymiary podano w mm i są to wartości maksymalne. Skok gwintów metrycznych od 1mm do 2 mm (standard 1,5mm)
Przykład oznakowania typu:
Montaż:
Typ
CS
CS
Montaż wpustu w osłonach ognioszczelnych Exd - przyłącze
gwintowe stanowi jednocześnie element ognioszczelnego
złącza gwintowego, którego minimalna głębokość zazębienia
powinna być zgodna z wymaganiami EN 60079-1.
-
Gwint NPT 1” M20
-
Kabel - Mocownik
01 - M
02
Przeznaczenie:
Minimalna dopuszczalna grubość ścianki obudowy: 1,5mm.
- przemysł górniczy, przemysł chemiczny,
- instalacje wewnętrzne i zewnętrzne,
- zagrożenie wybuchem gazów, mgieł, par i pyłów.
Zabezpieczenie przed samoczynnym odkręceniem się wpustu
stanowi przeciwnakrętka lub uszczelniacz LOCTITE 577.
Zaleca się, aby w ściankach o grubości od 1,5mm do 5mm
stosować nakrętkę kontrującą.
Dane techniczne:
Zakresy temperatur pracy: -50°C÷+150°C
Stopień ochrony IP66 / IP68 (45m / 168h)
Uwaga: Stopień ochrony IP68 dotyczy mocowania wpustu
w gnieździe o długości powyżej 5mm przy zastosowaniu kleju
LOCTITE 577.
Materiał / pokrycie: Mosiądz Mo58, mosiądz niklowany
(powłoka niklowo-chromowa), stal nierdzewna.
Szczelność pomiędzy korpusem wpustu CG-… lub korka
SP-…, a obudową urządzenia zapewnia pierścień
uszczelniający typu „o” lub uszczelka płaska. Dodatkowe
zabezpieczenie stanowi również uszczelniacz LOCTITE 577.
Zgodność:
Dyrektywa 94/9/WE (ATEX)
Normy:
PN-EN 60079-0; PN-EN 60079-1;
PN-EN 60079-7; PN-EN 60079-31;
Oznakowanie:
KDB 10ATEX050X
Producent:
Ex Solution
ul. Szyb Walenty 26, 41-700 Ruda Śląska
tel./fax: +48 32 789 50 30
mobile: +48 693 932 251
e-mail: [email protected]
I M2 Exde I Mb
II 2G Ex de IIC Gb
II 2D Ex ta IIIC Db
www.ex-s.pl
IP66/IP68
