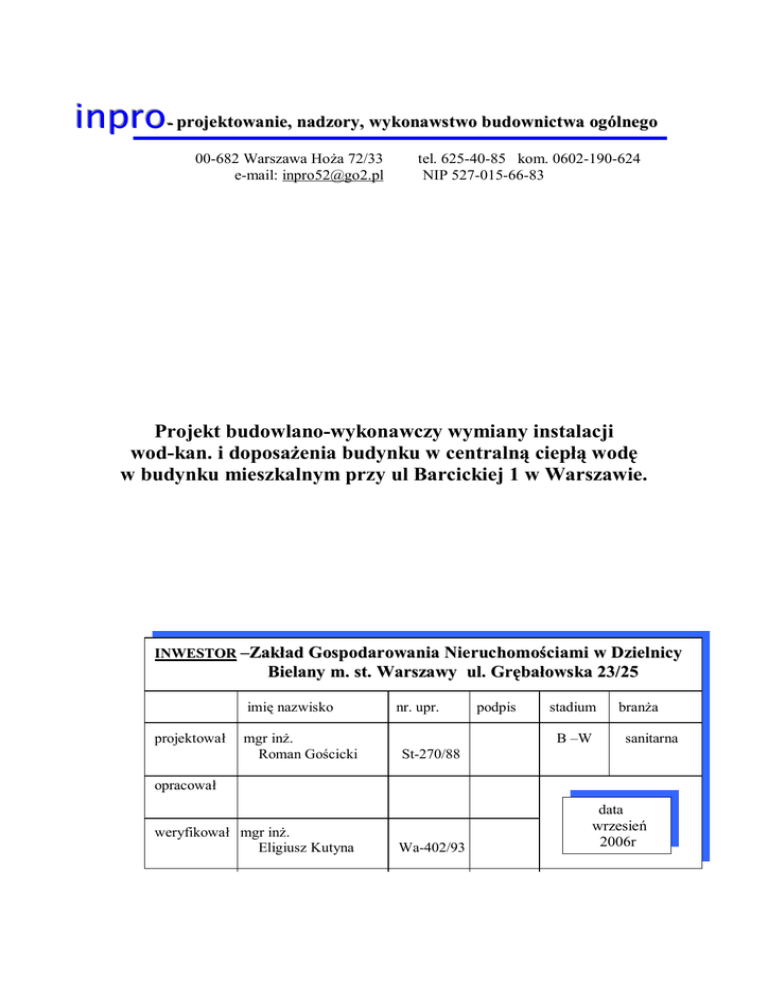

Projekt budowlano-wykonawczy wymiany instalacji wod

inpro-- projektowanie, nadzory, wykonawstwo budownictwa ogólnego
00-682 Warszawa Hoża 72/33
e-mail: [email protected]
tel. 625-40-85 kom. 0602-190-624
NIP 527-015-66-83
Projekt budowlano-wykonawczy wymiany instalacji
wod-kan. i doposażenia budynku w centralną ciepłą wodę
w budynku mieszkalnym przy ul Barcickiej 1 w Warszawie.
INWESTOR –Zakład Gospodarowania Nieruchomościami w Dzielnicy
Bielany m. st. Warszawy ul. Grębałowska 23/25
imię nazwisko
projektował
mgr inż.
Roman Gościcki
nr. upr.
podpis
stadium
B –W
branża
sanitarna
St-270/88
opracował
weryfikował mgr inż.
Eligiusz Kutyna
Wa-402/93
data
wrzesień
2006r
Zawartość opracowania
Część opisowa
1.0 - Podstawa opracowania.
2.0 - Zakres opracowania.
3.0 - Opis techniczny projektowanej instalacji wod-kan
4.0 - Wytyczne wykonania i odbioru instalacji
Część rysunkowa
- mapa sytuacyjna
- rzuty projektowanej instalacji wod-kan
- rozwinięcie projektowanej instalacji wod-kan
1
rys. nr 1
rys. nr 2
rys. nr 3
1:500
1:100
-
OPIS TECHNICZNY
1.0 - Podstawa opracowania.
- Zlecenie Inwestora.
- Założenia techniczne i eksploatacyjne uzgodnione z inwestorem.
- Inwentaryzacja instalacji wod-kan budynku.
- Obowiązujące normy i przepisy.
2.0 - Zakres opracowania.
Opracowanie obejmuje projekt budowlano-wykonawczy wymiany wewnętrznej instalacji
wod-kan w budynku mieszkalnym przy ul. Barcickiej 1 w Warszawie.
Zakres opracowania
- instalacja zimnej wody - od istniejącego wodomierza usytuowanego w piwnicy
( istniejące przyłącze wodyφ 50mm wraz z wodomierzem φ 32mm. pozostaje bez zmian).
- instalacja ciepłej wody od istniejących piecyków gazowych do baterii
- instalacja kanalizacji – od istniejących rewizji na pionach do podejść pod rury wywiewne
na poddaszu. Istniejące poziomy pod posadzką piwnicy pozostają bez zmian.
3.0- Opis techniczny projektowanej instalacji wod-kan
Zimna woda doprowadzana jest do budynku z miejskiej sieci wodociągowej przyłączem
ø 50 mm.
Część mieszkań doposażono w podstawowe węzły sanitarne.
Obliczenia zapotrzebowania wody w oparciu o normę PN-92/B-01706.
Normatywny wypływ z punktów czerpalnych dla budynku:
punkt czerpalny
ilość
szt
umywalka
zlewozmywak
płuczka
wanna
razem
6
6
6
6
ilość wody
zimnej i ciepłej dm 3 /s
0,14
0,14
0,13
0,30
Łączny wypływ
wody dm 3 /m
0,84
0,84
0,78
1,8
4,26
Obliczeniowy przepływ zimnej wody:
q = 0,682 x (Σqn ) 0,45 - 0,14 = 0,682 x 4,260,54 - 0,14 = 1,35 dm3 /s = 4,8 m3/h
Istniejący wodomierz JS dn=32mm o qmax=15,0 m3/h spełnia wymagania
Instalacja wody
Instalacja wody zimnej
Całość istniejącej instalacji zdemontować.
2
Całość instalacji wody zimnej projektuje się jako nową z polipropylenu systemu HYDROPLAST PN 20.
Instalację wody w piwnicy prowadzić po wierzchu ścian, a w mieszkaniach po wierzchu
ścian i częściowo w bruzdach.
Instalację mocować przy pomocy uchwytów dostosowanymi do projektowanego systemu rur.
Ze względu na prowadzenie przewodów wody zimnej przez pomieszczenia ogrzewane przewodów wody zimnej nie izolować.
Przejścia przez ściany i stropy tulejach ochronnych z uszczelnieniem między rurą a tuleją
masą elastyczną.
Przebieg instalacji, średnice i zakres wymiany wg załączonych rysunków.
Próbę ciśnieniową wykonać na ciśnienie 0,6MPa.
W każdym mieszkaniu zamontować osobny zestaw wodomierzy JS15 dn=15mm. dla wody
zimnej i ciepłej.
Instalacja wody ciepłej.
Budynek doposażony w instalację ciepłej wody użytkowej z cyrkulacją pompową.
Woda ciepła wytwarzana będzie istniejącym jednofunkcyjnym węźle cieplnym, który należy
doposażyć w funkcję podgrzewu c.w.u.
Projekt doposażenia węzła w funkcję c.w.u. wg osobnego opracowania.
Instalację c.w.u. i cyrkulacji wykonać z rur HYDROPLAST stabi-AL PN20.
Na każdym podejściu pod pion cyrkulacji zamontować wielofunkcyjny termostatyczny zawór
cyrkulacji z funkcją dezynfekcyjną typ MTCVφ 15.
Instalację wody ciepłej i cyrkulacji prowadzonej w piwnicach zaizolować cieplnie izolacją
termiczną z polietylenu typu Climaflex.
Przejścia przez ściany i stropy tulejach ochronnych z uszczelnieniem między rurą a tuleją
masą elastyczną.
Przebieg instalacji, średnice i zakres wymiany wg załączonych rysunków.
Próbę ciśnieniową wykonać na ciśnienie 0,6MPa.
Uwaga – przed wymianą instalacji wody na rury z polipropylenu sprawdzić dotychczasowy
system ochrony przed porażeniem prądem elektrycznym.
Przy nowej instalacji wody z polipropylenu należy zapewnić połączenia elektryczne wyrównawcze do wszystkich gniazd z bolcami uziemiającymi ze względu na bezpieczeństwo porażenia prądem.
Instalacja kanalizacji.
Istniejące piony kanalizacji sanitarnej od wymienianych rewizji na pionach w piwnicy do
podejść pod wywiewki ulegają całkowitemu demontażowi.
Piony i poziomy kanalizacyjne prowadzić po wierzchu ścian i częściowo w istniejących bruzdach, po istniejącym „śladzie”.
Wszystkie przewody kanalizacyjne zaprojektowano z rur kanalizacyjnych PVC do instalacji
wewnętrznych.
Wszystkie przejścia pionów przez stropy i ściany uszczelnić masą elastyczną.
Piony należy wyprowadzić pod strop poddasza i połączyć z istniejącymi wywiewkami.
Każdy pion kanalizacyjny w piwnicy wyposażyć w rewizję.
Odbiorniki do pionów należy podłączyć grawitacyjnie.
Wywiewki kanalizacyjne na dachu pozostają bez zmian.
3.0 - Wytyczne wykonania i odbioru instalacji
3
Instalacje należy wykonać zgodnie z obowiązującymi przepisami oraz:
- normami PN-81/B-10700/00, PN-81/B-10700/01, PN-81/B-10700/02, PN-83/B-10700/04
- warunkami technicznymi wykonania i odbioru robót budowlano-montażowych
cz. II - " Roboty instalacji sanitarnych i przemysłowych " - wyd. 1994 r.
- warunkami technicznymi wykonania i odbioru rurociągów z tworzyw sztucznych - wyd.
1994 r.
- wytycznymi producentów i dostawców urządzeń
Wszystkie roboty należy prowadzić przestrzegając przepisów bhp i ppoż.
Wszystkie zastosowane materiały muszą posiadać aktualne atesty, aprobaty i dopuszczenia.
4
inpro-- projektowanie, nadzory, wykonawstwo budownictwa ogólnego
00-682 Warszawa Hoża 72/33
e-mail: [email protected]
tel. 625-40-85 kom. 0602-190-624
NIP 527-015-66-83
Projekt budowlano-wykonawczy wymiany instalacji
wod-kan. budynku mieszkalnym
przy ul Cegłowskiej 72 w Warszawie.
INWESTOR –Zakład Gospodarowania Nieruchomościami w Dzielnicy
Bielany m. st. Warszawy ul. Grębałowska 23/25
imię nazwisko
projektował
mgr inż.
Roman Gościcki
nr. upr.
podpis
stadium
B –W
branża
sanitarna
St-270/88
opracował
weryfikował mgr inż.
Eligiusz Kutyna
Wa-402/93
data
wrzesień
2006r
Zawartość opracowania
Część opisowa
1.0 - Podstawa opracowania.
2.0 - Zakres opracowania.
3.0 - Opis techniczny projektowanej instalacji wod-kan
4.0 - Wytyczne wykonania i odbioru instalacji
Część rysunkowa
- mapa sytuacyjna
- rzuty projektowanej instalacji wod-kan
- rozwinięcie projektowanej instalacji wod-kan
1
rys. nr 1
rys. nr 2
rys. nr 3
1:500
1:100
-
OPIS TECHNICZNY
1.0 - Podstawa opracowania.
- Zlecenie Inwestora.
- Założenia techniczne i eksploatacyjne uzgodnione z inwestorem.
- Inwentaryzacja instalacji wod-kan budynku.
- Obowiązujące normy i przepisy.
2.0 - Zakres opracowania.
Opracowanie obejmuje projekt budowlano-wykonawczy wymiany wewnętrznej instalacji
wod-kan w budynku mieszkalnym przy ul. Cegłowskiej 72 w Warszawie.
Zakres opracowania
- instalacja zimnej wody - od istniejącego wodomierza usytuowanego w piwnicy
( istniejące przyłącze wodyφ 32mm wraz z wodomierzem φ 20mm. pozostaje bez zmian).
- instalacja ciepłej wody od istniejących piecyków gazowych do baterii
- instalacja kanalizacji – od istniejących rewizji na pionach do podejść pod rury wywiewne
na poddaszu. Istniejące poziomy pod posadzką piwnicy pozostają bez zmian.
3.0- Opis techniczny projektowanej instalacji wod-kan
Zimna woda doprowadzana jest do budynku z miejskiej sieci wodociągowej przyłączem
ø 32 mm.
Część mieszkań doposażono w podstawowe węzły sanitarne.
Obliczenia zapotrzebowania wody w oparciu o normę PN-92/B-01706.
Normatywny wypływ z punktów czerpalnych dla budynku:
punkt czerpalny
ilość
szt
umywalka
zlewozmywak
płuczka
wanna
razem
4
4
4
4
ilość wody
zimnej i ciepłej dm 3 /s
0,14
0,14
0,13
0,30
Łączny wypływ
wody dm 3 /m
0,56
0,56
0,52
1,2
2,84
Obliczeniowy przepływ zimnej wody:
q = 0,682 x (Σqn ) 0,45 - 0,14 = 0,682 x 2,840,54 - 0,14 = 1,06 dm3 /s = 3,8 m3/h
Istniejący wodomierz JS dn=20mm o qmax=5,0 m3/h spełnia wymagania
Instalacja wody
Całość istniejącej instalacji zdemontować.
Całość instalacji wody zimnej i ciepłej projektuje się jako nową z polipropylenu systemu
HYDROPLAST PN 20.
2
Instalację wody w piwnicy prowadzić po wierzchu ścian, a w mieszkaniach po wierzchu
ścian i częściowo w bruzdach.
Instalację mocować przy pomocy uchwytów dostosowanymi do projektowanego systemu rur.
Ze względu na prowadzenie przewodów wody zimnej przez pomieszczenia ogrzewane przewodów wody zimnej nie izolować.
Przejścia przez ściany i stropy tulejach ochronnych z uszczelnieniem między rurą a tuleją
masą elastyczną.
Przebieg instalacji, średnice i zakres wymiany wg załączonych rysunków.
Próbę ciśnieniową wykonać na ciśnienie 0,6MPa.
W każdym mieszkaniu zamontować osobny zestaw wodomierzy JS15 dn=15mm. dla wody
zimnej.
Uwaga – przed wymianą instalacji wody na rury z polipropylenu sprawdzić dotychczasowy
system ochrony przed porażeniem prądem elektrycznym.
Przy nowej instalacji wody z polipropylenu należy zapewnić połączenia elektryczne wyrównawcze do wszystkich gniazd z bolcami uziemiającymi ze względu na bezpieczeństwo porażenia prądem.
Instalacja kanalizacji.
Istniejące piony kanalizacji sanitarnej od wymienianych rewizji na pionach w piwnicy do
podejść pod wywiewki ulegają całkowitemu demontażowi.
Piony i poziomy kanalizacyjne prowadzić po wierzchu ścian i częściowo w istniejących bruzdach, po istniejącym „śladzie”.
Wszystkie przewody kanalizacyjne zaprojektowano z rur kanalizacyjnych PVC do instalacji
wewnętrznych.
Wszystkie przejścia pionów przez stropy i ściany uszczelnić masą elastyczną.
Piony należy wyprowadzić pod strop poddasza i połączyć z istniejącymi wywiewkami.
Każdy pion kanalizacyjny w piwnicy wyposażyć w rewizję.
Odbiorniki do pionów należy podłączyć grawitacyjnie.
Wywiewki kanalizacyjne na dachu pozostają bez zmian.
3.0 - Wytyczne wykonania i odbioru instalacji
Instalacje należy wykonać zgodnie z obowiązującymi przepisami oraz:
- normami PN-81/B-10700/00, PN-81/B-10700/01, PN-81/B-10700/02, PN-83/B-10700/04
- warunkami technicznymi wykonania i odbioru robót budowlano-montażowych
cz. II - " Roboty instalacji sanitarnych i przemysłowych " - wyd. 1994 r.
- warunkami technicznymi wykonania i odbioru rurociągów z tworzyw sztucznych - wyd.
1994 r.
- wytycznymi producentów i dostawców urządzeń
Wszystkie roboty należy prowadzić przestrzegając przepisów bhp i ppoż.
Wszystkie zastosowane materiały muszą posiadać aktualne atesty, aprobaty i dopuszczenia.
3
inpro-- projektowanie, nadzory, wykonawstwo budownictwa ogólnego
00-682 Warszawa Hoża 72/33
e-mail: [email protected]
tel. 625-40-85 kom. 0602-190-624
NIP 527-015-66-83
Projekt budowlano-wykonawczy wymiany instalacji
wod-kan. budynku mieszkalnym
przy ul. Hajoty 48 w Warszawie.
INWESTOR –Zakład Gospodarowania Nieruchomościami w Dzielnicy
Bielany m. st. Warszawy ul. Grębałowska 23/25
imię nazwisko
projektował
mgr inż.
Roman Gościcki
nr. upr.
podpis
stadium
B –W
branża
sanitarna
St-270/88
opracował
weryfikował mgr inż.
Eligiusz Kutyna
Wa-402/93
data
wrzesień
2006r
Zawartość opracowania
Część opisowa
1.0 - Podstawa opracowania.
2.0 - Zakres opracowania.
3.0 - Opis techniczny projektowanej instalacji wod-kan
4.0 - Wytyczne wykonania i odbioru instalacji
Część rysunkowa
- mapa sytuacyjna
- rzuty projektowanej instalacji wod-kan
- rozwinięcie projektowanej instalacji wod-kan
1
rys. nr 1
rys. nr 2
rys. nr 3
1:500
1:100
-
OPIS TECHNICZNY
1.0 - Podstawa opracowania.
- Zlecenie Inwestora.
- Założenia techniczne i eksploatacyjne uzgodnione z inwestorem.
- Inwentaryzacja instalacji wod-kan budynku.
- Obowiązujące normy i przepisy.
2.0 - Zakres opracowania.
Opracowanie obejmuje projekt budowlano-wykonawczy wymiany wewnętrznej instalacji
wod-kan w budynku mieszkalnym przy ul. Hajoty 48 w Warszawie.
Zakres opracowania
- instalacja zimnej wody - od istniejącego wodomierza usytuowanego w piwnicy
( istniejące przyłącze wodyφ 40mm wraz z wodomierzem φ 20mm. pozostaje bez zmian).
- instalacja ciepłej wody od istniejących piecyków gazowych do baterii
- instalacja kanalizacji – od istniejących rewizji na pionach do podejść pod rury wywiewne
na poddaszu. Istniejące poziomy pod posadzką piwnicy pozostają bez zmian.
3.0- Opis techniczny projektowanej instalacji wod-kan
Zimna woda doprowadzana jest do budynku z miejskiej sieci wodociągowej przyłączem
ø 40 mm.
Zakład usługowy na parterze doposażono w w.c.
Obliczenia zapotrzebowania wody w oparciu o normę PN-92/B-01706.
Normatywny wypływ z punktów czerpalnych dla budynku:
punkt czerpalny
ilość
szt
umywalka
zlewozmywak
płuczka
wanna
razem
4
4
4
3
ilość wody
zimnej i ciepłej dm 3 /s
0,14
0,14
0,13
0,30
Łączny wypływ
wody dm 3 /m
0,56
0,56
0,39
1,2
2,71
Obliczeniowy przepływ zimnej wody:
q = 0,682 x (Σqn ) 0,45 - 0,14 = 0,682 x 2,710,54 - 0,14 = 1,03 dm3 /s = 3,7 m3/h
Istniejący wodomierz JS dn=20mm o qmax=5,0 m3/h spełnia wymagania
Instalacja wody
Całość istniejącej instalacji z.w. i c.w.u. zdemontować.
2
Całość instalacji wody zimnej i ciepłej projektuje się jako nową z polipropylenu systemu
HYDROPLAST PN 20.
Instalację wody w piwnicy prowadzić po wierzchu ścian, a w mieszkaniach po wierzchu
ścian i częściowo w bruzdach.
Instalację mocować przy pomocy uchwytów dostosowanymi do projektowanego systemu rur.
Ze względu na prowadzenie przewodów wody zimnej przez pomieszczenia ogrzewane przewodów wody zimnej nie izolować.
Przejścia przez ściany i stropy tulejach ochronnych z uszczelnieniem między rurą a tuleją
masą elastyczną.
Przebieg instalacji, średnice i zakres wymiany wg załączonych rysunków.
Próbę ciśnieniową wykonać na ciśnienie 0,6MPa.
W każdym mieszkaniu zamontować osobny zestaw wodomierzy JS15 dn=15mm. dla wody
zimnej.
Uwaga – przed wymianą instalacji wody na rury z polipropylenu sprawdzić dotychczasowy
system ochrony przed porażeniem prądem elektrycznym.
Przy nowej instalacji wody z polipropylenu należy zapewnić połączenia elektryczne wyrównawcze do wszystkich gniazd z bolcami uziemiającymi ze względu na bezpieczeństwo porażenia prądem.
Instalacja kanalizacji.
Istniejące piony kanalizacji sanitarnej od wymienianych rewizji na pionach w piwnicy do
podejść pod wywiewki ulegają całkowitemu demontażowi.
Piony i poziomy kanalizacyjne prowadzić po wierzchu ścian i częściowo w istniejących bruzdach, po istniejącym „śladzie”.
Wszystkie przewody kanalizacyjne zaprojektowano z rur kanalizacyjnych PVC do instalacji
wewnętrznych.
Wszystkie przejścia pionów przez stropy i ściany uszczelnić masą elastyczną.
Piony należy wyprowadzić pod strop poddasza i połączyć z istniejącymi wywiewkami.
Każdy pion kanalizacyjny w piwnicy wyposażyć w rewizję.
Piwnicy wymienić istniejącą zasuwę burzową, oraz udrożnić istniejące wpusty podłogowe.
Odbiorniki do pionów należy podłączyć grawitacyjnie.
Wywiewki kanalizacyjne na dachu pozostają bez zmian.
3.0 - Wytyczne wykonania i odbioru instalacji
Instalacje należy wykonać zgodnie z obowiązującymi przepisami oraz:
- normami PN-81/B-10700/00, PN-81/B-10700/01, PN-81/B-10700/02, PN-83/B-10700/04
- warunkami technicznymi wykonania i odbioru robót budowlano-montażowych
cz. II - " Roboty instalacji sanitarnych i przemysłowych " - wyd. 1994 r.
- warunkami technicznymi wykonania i odbioru rurociągów z tworzyw sztucznych - wyd.
1994 r.
- wytycznymi producentów i dostawców urządzeń
Wszystkie roboty należy prowadzić przestrzegając przepisów bhp i ppoż.
Wszystkie zastosowane materiały muszą posiadać aktualne atesty, aprobaty i dopuszczenia.
3
inpro-- projektowanie, nadzory, wykonawstwo budownictwa ogólnego
00-682 Warszawa Hoża 72/33
e-mail: [email protected]
tel. 625-40-85 kom. 0602-190-624
NIP 527-015-66-83
Projekt budowlano-wykonawczy wymiany instalacji
wod-kan. budynku mieszkalnym
przy ul Hajoty 51 w Warszawie.
INWESTOR –Zakład Gospodarowania Nieruchomościami w Dzielnicy
Bielany m. st. Warszawy ul. Grębałowska 23/25
imię nazwisko
projektował
mgr inż.
Roman Gościcki
nr. upr.
podpis
stadium
B –W
branża
sanitarna
St-270/88
opracował
weryfikował mgr inż.
Eligiusz Kutyna
Wa-402/93
data
wrzesień
2006r
Zawartość opracowania
Część opisowa
1.0 - Podstawa opracowania.
2.0 - Zakres opracowania.
3.0 - Opis techniczny projektowanej instalacji wod-kan
4.0 - Wytyczne wykonania i odbioru instalacji
Część rysunkowa
- mapa sytuacyjna
- rzuty projektowanej instalacji wod-kan
- rozwinięcie projektowanej instalacji wod-kan
1
rys. nr 1
rys. nr 2
rys. nr 3
1:500
1:100
-
OPIS TECHNICZNY
1.0 - Podstawa opracowania.
- Zlecenie Inwestora.
- Założenia techniczne i eksploatacyjne uzgodnione z inwestorem.
- Inwentaryzacja instalacji wod-kan budynku.
- Obowiązujące normy i przepisy.
2.0 - Zakres opracowania.
Opracowanie obejmuje projekt budowlano-wykonawczy wymiany wewnętrznej instalacji
wod-kan w budynku mieszkalnym przy ul. Hajoty 51 w Warszawie.
Zakres opracowania
- instalacja zimnej wody - od istniejącego wodomierza usytuowanego w piwnicy
( istniejące przyłącze wodyφ 32mm wraz z wodomierzem φ 20mm. pozostaje bez zmian).
- instalacja ciepłej wody od istniejących piecyków gazowych do baterii
- instalacja kanalizacji – od istniejących rewizji na pionach do podejść pod rury wywiewne
na poddaszu. Istniejące poziomy pod posadzką piwnicy pozostają bez zmian.
3.0- Opis techniczny projektowanej instalacji wod-kan
Zimna woda doprowadzana jest do budynku z miejskiej sieci wodociągowej przyłączem
ø 32 mm.
Część mieszkań doposażono w podstawowe węzły sanitarne.
Obliczenia zapotrzebowania wody w oparciu o normę PN-92/B-01706.
Normatywny wypływ z punktów czerpalnych dla budynku:
punkt czerpalny
ilość
szt
umywalka
zlewozmywak
płuczka
wanna
razem
3
3
3
3
ilość wody
zimnej i ciepłej dm 3 /s
0,14
0,14
0,13
0,30
Łączny wypływ
wody dm 3 /m
0,42
0,42
0,39
0,9
2,13
Obliczeniowy przepływ zimnej wody:
q = 0,682 x (Σqn ) 0,45 - 0,14 = 0,682 x 2,130,54 - 0,14 = 0,88 dm3 /s =3,1m3/h
Istniejący wodomierz JS dn=20mm o qmax=5,0 m3/h spełnia wymagania
Instalacja wody
Całość istniejącej instalacji z.w. i c.w.u. zdemontować.
2
Całość instalacji wody zimnej projektuje się jako nową z polipropylenu systemu HYDROPLAST PN 20.
Instalację wody w piwnicy prowadzić po wierzchu ścian, a w mieszkaniach po wierzchu
ścian i częściowo w bruzdach.
Instalację mocować przy pomocy uchwytów dostosowanymi do projektowanego systemu rur.
Ze względu na prowadzenie przewodów wody zimnej przez pomieszczenia ogrzewane przewodów wody zimnej nie izolować.
Przejścia przez ściany i stropy tulejach ochronnych z uszczelnieniem między rurą a tuleją
masą elastyczną.
Przebieg instalacji, średnice i zakres wymiany wg załączonych rysunków.
Próbę ciśnieniową wykonać na ciśnienie 0,6MPa.
W każdym mieszkaniu zamontować osobny zestaw wodomierzy JS15 dn=15mm. dla wody
zimnej.
Uwaga – przed wymianą instalacji wody na rury z polipropylenu sprawdzić dotychczasowy
system ochrony przed porażeniem prądem elektrycznym.
Przy nowej instalacji wody z polipropylenu należy zapewnić połączenia elektryczne wyrównawcze do wszystkich gniazd z bolcami uziemiającymi ze względu na bezpieczeństwo porażenia prądem.
Instalacja kanalizacji.
Istniejące piony kanalizacji sanitarnej od wymienianych rewizji na pionach w piwnicy do
podejść pod wywiewki ulegają całkowitemu demontażowi.
Piony i poziomy kanalizacyjne prowadzić po wierzchu ścian i częściowo w istniejących bruzdach, po istniejącym „śladzie”.
Wszystkie przewody kanalizacyjne zaprojektowano z rur kanalizacyjnych PVC do instalacji
wewnętrznych.
Wszystkie przejścia pionów przez stropy i ściany uszczelnić masą elastyczną.
Piony należy wyprowadzić pod strop poddasza i połączyć z istniejącymi wywiewkami.
Każdy pion kanalizacyjny w piwnicy wyposażyć w rewizję.
Piwnicy wymienić istniejącą zasuwę burzową, oraz udrożnić istniejące wpusty podłogowe.
Odbiorniki do pionów należy podłączyć grawitacyjnie.
Wywiewki kanalizacyjne na dachu pozostają bez zmian.
3.0 - Wytyczne wykonania i odbioru instalacji
Instalacje należy wykonać zgodnie z obowiązującymi przepisami oraz:
- normami PN-81/B-10700/00, PN-81/B-10700/01, PN-81/B-10700/02, PN-83/B-10700/04
- warunkami technicznymi wykonania i odbioru robót budowlano-montażowych
cz. II - " Roboty instalacji sanitarnych i przemysłowych " - wyd. 1994 r.
- warunkami technicznymi wykonania i odbioru rurociągów z tworzyw sztucznych - wyd.
1994 r.
- wytycznymi producentów i dostawców urządzeń
Wszystkie roboty należy prowadzić przestrzegając przepisów bhp i ppoż.
Wszystkie zastosowane materiały muszą posiadać aktualne atesty, aprobaty i dopuszczenia.
3
inpro-- projektowanie, nadzory, wykonawstwo budownictwa ogólnego
00-682 Warszawa Hoża 72/33
e-mail: [email protected]
tel. 625-40-85 kom. 0602-190-624
NIP 527-015-66-83
Projekt budowlano-wykonawczy wymiany instalacji
wod-kan. budynku mieszkalnym
przy ul. Łomiańskiej 3 w Warszawie.
INWESTOR –Zakład Gospodarowania Nieruchomościami w Dzielnicy
Bielany m. st. Warszawy ul. Grębałowska 23/25
imię nazwisko
projektował
mgr inż.
Roman Gościcki
nr. upr.
podpis
stadium
B –W
branża
sanitarna
St-270/88
opracował
weryfikował mgr inż.
Eligiusz Kutyna
Wa-402/93
data
wrzesień
2006r
Zawartość opracowania
Część opisowa
1.0 - Podstawa opracowania.
2.0 - Zakres opracowania.
3.0 - Opis techniczny projektowanej instalacji wod-kan
4.0 - Wytyczne wykonania i odbioru instalacji
Część rysunkowa
- mapa sytuacyjna
- rzuty i rozwinięcie projektowanej instalacji wod-kan
1
rys. nr 1
rys. nr 2
1:500
1:100
OPIS TECHNICZNY
1.0 - Podstawa opracowania.
- Zlecenie Inwestora.
- Założenia techniczne i eksploatacyjne uzgodnione z inwestorem.
- Inwentaryzacja instalacji wod-kan budynku.
- Obowiązujące normy i przepisy.
2.0 - Zakres opracowania.
Opracowanie obejmuje projekt budowlano-wykonawczy wymiany wewnętrznej instalacji
wod-kan w budynku mieszkalnym przy ul. Łomiańskiej 3 w Warszawie.
Zakres opracowania
- instalacja zimnej wody - od istniejącego wodomierza usytuowanego w piwnicy
( istniejące przyłącze wodyφ 25mm wraz z wodomierzem φ 20mm. pozostaje bez zmian).
- instalacja kanalizacji – od istniejących rewizji na pionach do podejść pod rury wywiewne
na poddaszu. Istniejące poziomy pod posadzką piwnicy pozostają bez zmian.
3.0- Opis techniczny projektowanej instalacji wod-kan
Zimna woda doprowadzana jest do budynku z miejskiej sieci wodociągowej przyłączem
ø 25 mm.
Część mieszkań doposażono w podstawowe węzły sanitarne.
Obliczenia zapotrzebowania wody w oparciu o normę PN-92/B-01706.
Normatywny wypływ z punktów czerpalnych dla budynku:
punkt czerpalny
ilość
szt
umywalka
zlewozmywak
płuczka
wanna
razem
3
3
5
1
ilość wody
zimnej i ciepłej dm 3 /s
0,14
0,14
0,13
0,30
Łączny wypływ
wody dm 3 /m
0,42
0,42
0,65
0,3
1,79
Obliczeniowy przepływ zimnej wody:
q = 0,682 x (Σqn ) 0,45 - 0,14 = 0,682 x 1,790,54 - 0,14 = 4,37 dm3 /s = 0,79 m3/h
Istniejący wodomierz JS dn=20mm o qp=2,5 m3/h spełnia wymagania
Instalacja wody
Całość istniejącej instalacji z.w. zdemontować.
Całość instalacji projektuje się jako nową z polipropylenu systemu HYDROPLAST PN 20.
Instalację wody w piwnicy prowadzić po wierzchu ścian, a w mieszkaniach po wierzchu
ścian i częściowo w bruzdach.
Instalację mocować przy pomocy uchwytów dostosowanymi do projektowanego systemu rur.
2
Ze względu na prowadzenie przewodów wody zimnej przez pomieszczenia ogrzewane przewodów wody zimnej nie izolować.
Przejścia przez ściany i stropy tulejach ochronnych z uszczelnieniem między rurą a tuleją
masą elastyczną.
Przebieg instalacji, średnice i zakres wymiany wg załączonych rysunków.
Próbę ciśnieniową wykonać na ciśnienie 0,6MPa.
W każdym mieszkaniu zamontować osobny zestaw wodomierzy JS15 dn=15mm. dla wody
zimnej.
Uwaga – przed wymianą instalacji wody na rury z polipropylenu sprawdzić dotychczasowy
system ochrony przed porażeniem prądem elektrycznym.
Przy nowej instalacji wody z polipropylenu należy zapewnić połączenia elektryczne wyrównawcze do wszystkich gniazd z bolcami uziemiającymi ze względu na bezpieczeństwo porażenia prądem.
Przy systemie TN-S nie są wymagane połączenia wyrównawcze.
Instalacja kanalizacji.
Istniejące piony kanalizacji sanitarnej od wymienianych rewizji na pionach w piwnicy do
podejść pod wywiewki ulegają całkowitemu demontażowi.
Piony prowadzić po wierzchu ścian i częściowo w istniejących bruzdach.
Wszystkie przewody kanalizacyjne zaprojektowano z rur kanalizacyjnych PVC do instalacji
wewnętrznych.
Wszystkie przejścia pionów przez stropy i ściany uszczelnić masą elastyczną.
Piony należy wyprowadzić pod strop poddasza i połączyć z istniejącymi wywiewkami.
Każdy pion kanalizacyjny w piwnicy wyposażyć w rewizję.
Odbiorniki do pionów należy podłączyć grawitacyjnie.
Wywiewki kanalizacyjne na dachu pozostają bez zmian.
3.0 - Wytyczne wykonania i odbioru instalacji
Instalacje należy wykonać zgodnie z obowiązującymi przepisami oraz:
- normami PN-81/B-10700/00, PN-81/B-10700/01, PN-81/B-10700/02, PN-83/B-10700/04
- warunkami technicznymi wykonania i odbioru robót budowlano-montażowych
cz. II - " Roboty instalacji sanitarnych i przemysłowych " - wyd. 1994 r.
- warunkami technicznymi wykonania i odbioru rurociągów z tworzyw sztucznych - wyd.
1994 r.
- wytycznymi producentów i dostawców urządzeń
Wszystkie roboty należy prowadzić przestrzegając przepisów bhp i ppoż.
Wszystkie zastosowane materiały muszą posiadać aktualne atesty, aprobaty i dopuszczenia.
3
inpro-- projektowanie, nadzory, wykonawstwo budownictwa ogólnego
00-682 Warszawa Hoża 72/33
e-mail: [email protected]
tel. 625-40-85 kom. 0602-190-624
NIP 527-015-66-83
Projekt budowlano-wykonawczy wymiany instalacji
wod-kan. budynku mieszkalnym
przy ul. Pęcickiej 23 w Warszawie.
INWESTOR –Zakład Gospodarowania Nieruchomościami w Dzielnicy
Bielany m. st. Warszawy ul. Grębałowska 23/25
imię nazwisko
projektował
mgr inż.
Roman Gościcki
nr. upr.
podpis
stadium
B –W
branża
sanitarna
St-270/88
opracował
weryfikował mgr inż.
Eligiusz Kutyna
Wa-402/93
data
wrzesień
2006r
Zawartość opracowania
Część opisowa
1.0 - Podstawa opracowania.
2.0 - Zakres opracowania.
3.0 - Opis techniczny projektowanej instalacji wod-kan
4.0 - Wytyczne wykonania i odbioru instalacji
Część rysunkowa
- mapa sytuacyjna
- rzuty projektowanej instalacji wod-kan
- rozwinięcie projektowanej instalacji wod-kan
1
rys. nr 1
rys. nr 2
rys. nr 3
1:500
1:100
-
OPIS TECHNICZNY
1.0 - Podstawa opracowania.
- Zlecenie Inwestora.
- Założenia techniczne i eksploatacyjne uzgodnione z inwestorem.
- Inwentaryzacja instalacji wod-kan budynku.
- Obowiązujące normy i przepisy.
2.0 - Zakres opracowania.
Opracowanie obejmuje projekt budowlano-wykonawczy wymiany wewnętrznej instalacji
wod-kan w budynku mieszkalnym przy ul. Pęcickiej 23 w Warszawie.
Zakres opracowania
- instalacja zimnej wody - od istniejącego wodomierza usytuowanego w piwnicy
( istniejące przyłącze wodyφ 40mm wraz z wodomierzem φ 32mm umieszczonym w studni
wodomierzowej przed budynkiem pozostaje bez zmian).
- instalacja wody ciepłej – od istniejących elektrycznych pojemnościowych podgrzewaczy
wody do istniejących odbiorników
- instalacja kanalizacji – od istniejących rewizji na pionach do podejść pod rury wywiewne
na poddaszu. Istniejące poziomy pod posadzką piwnicy pozostają bez zmian.
3.0- Opis techniczny projektowanej instalacji wod-kan
Zimna woda doprowadzana jest do budynku z miejskiej sieci wodociągowej przyłączem
ø 50 mm.
Obliczenia zapotrzebowania wody w oparciu o normę PN-92/B-01706.
Normatywny wypływ z punktów czerpalnych dla budynku:
punkt czerpalny
ilość
szt
umywalka
zlewozmywak
płuczka
wanna
razem
12
13
13
12
ilość wody
zimnej i ciepłej dm 3 /s
0,14
0,14
0,13
0,30
Łączny wypływ
wody dm 3 /m
1,68
1,82
1,69
3,6
8,79
Obliczeniowy przepływ zimnej wody:
q = 0,682 x (Σqn ) 0,45 - 0,14 = 0,682 x 8,790,54 - 0,14 = 2,06 dm3 /s = 7,4 m3/h
Istniejący wodomierz JS dn=32mm o qmax =15,0 m3/h spełnia wymagania
Instalacja wody
Całość istniejącej instalacji z.w. i c.w.u. zdemontować, oprócz nowych poziomów z PP w
piwnicy.
2
Całość instalacji wody zimnej i ciepłej projektuje się jako nową z polipropylenu systemu
HYDROPLAST PN 20.
Instalację wody w piwnicy prowadzić po wierzchu ścian, a w mieszkaniach po wierzchu
ścian i częściowo w bruzdach.
Instalację mocować przy pomocy uchwytów dostosowanymi do projektowanego systemu rur.
Ze względu na prowadzenie przewodów wody zimnej przez pomieszczenia ogrzewane przewodów wody zimnej nie izolować.
Przejścia przez ściany i stropy tulejach ochronnych z uszczelnieniem między rurą a tuleją
masą elastyczną.
Przebieg instalacji, średnice i zakres wymiany wg załączonych rysunków.
Próbę ciśnieniową wykonać na ciśnienie 0,6MPa.
W każdym mieszkaniu zamontować osobny zestaw wodomierzy JS15 dn=15mm. dla wody
zimnej.
Uwaga – przed wymianą instalacji wody na rury z polipropylenu sprawdzić dotychczasowy
system ochrony przed porażeniem prądem elektrycznym.
Przy nowej instalacji wody z polipropylenu należy zapewnić połączenia elektryczne wyrównawcze do wszystkich gniazd z bolcami uziemiającymi ze względu na bezpieczeństwo porażenia prądem.
Instalacja kanalizacji.
Istniejące piony kanalizacji sanitarnej od wymienianych rewizji na pionach w piwnicy do
podejść pod wywiewki ulegają całkowitemu demontażowi.
Piony prowadzić po wierzchu ścian i częściowo w istniejących bruzdach.
Wszystkie przewody kanalizacyjne zaprojektowano z rur kanalizacyjnych PVC do instalacji
wewnętrznych.
Wszystkie przejścia pionów przez stropy i ściany uszczelnić masą elastyczną.
Piony należy wyprowadzić pod strop poddasza i połączyć z istniejącymi wywiewkami.
Każdy pion kanalizacyjny w piwnicy wyposażyć w rewizję.
Odbiorniki do pionów należy podłączyć grawitacyjnie.
Wywiewki kanalizacyjne na dachu pozostają bez zmian.
3.0 - Wytyczne wykonania i odbioru instalacji
Instalacje należy wykonać zgodnie z obowiązującymi przepisami oraz:
- normami PN-81/B-10700/00, PN-81/B-10700/01, PN-81/B-10700/02, PN-83/B-10700/04
- warunkami technicznymi wykonania i odbioru robót budowlano-montażowych
cz. II - " Roboty instalacji sanitarnych i przemysłowych " - wyd. 1994 r.
- warunkami technicznymi wykonania i odbioru rurociągów z tworzyw sztucznych - wyd.
1994 r.
- wytycznymi producentów i dostawców urządzeń
Wszystkie roboty należy prowadzić przestrzegając przepisów bhp i ppoż.
Wszystkie zastosowane materiały muszą posiadać aktualne atesty, aprobaty i dopuszczenia.
3
inpro-- projektowanie, nadzory, wykonawstwo budownictwa ogólnego
00-682 Warszawa Hoża 72/33
e-mail: [email protected]
tel. 625-40-85 kom. 0602-190-624
NIP 527-015-66-83
Projekt budowlano-wykonawczy wymiany instalacji
wod-kan. budynku mieszkalnym
przy ul. Płatniczej 63 w Warszawie.
INWESTOR –Zakład Gospodarowania Nieruchomościami w Dzielnicy
Bielany m. st. Warszawy ul. Grębałowska 23/25
imię nazwisko
projektował
mgr inż.
Roman Gościcki
nr. upr.
podpis
stadium
B –W
branża
sanitarna
St-270/88
opracował
weryfikował mgr inż.
Eligiusz Kutyna
Wa-402/93
data
wrzesień
2006r
Zawartość opracowania
Część opisowa
1.0 - Podstawa opracowania.
2.0 - Zakres opracowania.
3.0 - Opis techniczny projektowanej instalacji wod-kan
4.0 - Wytyczne wykonania i odbioru instalacji
Część rysunkowa
- mapa sytuacyjna
- rzuty projektowanej instalacji wod-kan
- rozwinięcie projektowanej instalacji wod-kan
1
rys. nr 1
rys. nr 2
rys. nr 3
1:500
1:100
-
OPIS TECHNICZNY
1.0 - Podstawa opracowania.
- Zlecenie Inwestora.
- Założenia techniczne i eksploatacyjne uzgodnione z inwestorem.
- Inwentaryzacja instalacji wod-kan budynku.
- Obowiązujące normy i przepisy.
2.0 - Zakres opracowania.
Opracowanie obejmuje projekt budowlano-wykonawczy wymiany wewnętrznej instalacji
wod-kan w budynku mieszkalnym przy ul. Płatniczej 63 w Warszawie.
Zakres opracowania
- instalacja zimnej wody - od istniejącego wodomierza usytuowanego w piwnicy
( istniejące przyłącze wodyφ 25mm wraz z wodomierzem φ 20mm. pozostaje bez zmian).
- instalacja kanalizacji – od istniejących rewizji na pionach do podejść pod rury wywiewne
na poddaszu. Istniejące poziomy w piwnicy pozostają bez zmian.
3.0- Opis techniczny projektowanej instalacji wod-kan
Zimna woda doprowadzana jest do budynku z miejskiej sieci wodociągowej przyłączem
ø 25 mm.
Ilość odbiorników wody bez zmian.
Obliczenia zapotrzebowania wody w oparciu o normę PN-92/B-01706.
Normatywny wypływ z punktów czerpalnych dla budynku:
punkt czerpalny
ilość
szt
umywalka
zlewozmywak
płuczka
wanna
pralka
razem
2
2
2
2
2
ilość wody
zimnej i ciepłej dm 3 /s
0,14
0,14
0,13
0,30
0,25
Łączny wypływ
wody dm 3 /m
0,28
0,28
0,26
0,6
0,5
1,92
Obliczeniowy przepływ zimnej wody:
q = 0,682 x (Σqn ) 0,45 - 0,14 = 0,682 x 1,920,54 - 0,14 = 0,83 dm3 /s = 3,0 m3/h
Istniejący wodomierz JS dn=20mm o qmax=5,0 m3/h spełnia wymagania
Instalacja wody
Całość istniejącej instalacji z.w. zdemontować.
Całość instalacji projektuje się jako nową z polipropylenu systemu HYDROPLAST PN 20.
Instalację w piwnicy prowadzić po wierzchu ścian, a piony i rozprowadzenie w mieszkaniach
w istniejących bruzdach po zdemontowanej instalacji wody.
2
Instalację mocować przy pomocy uchwytów dostosowanymi do projektowanego systemu rur.
Ze względu na prowadzenie przewodów wody zimnej przez pomieszczenia ogrzewane przewodów wody zimnej nie izolować.
Przejścia przez ściany i stropy tulejach ochronnych z uszczelnieniem między rurą a tuleją
masą elastyczną.
Przebieg instalacji, średnice i zakres wymiany wg załączonych rysunków.
Próbę ciśnieniową wykonać na ciśnienie 0,6MPa.
W każdym mieszkaniu zamontować osobny zestaw wodomierzy JS15 dn=15mm. dla wody
zimnej.
Uwaga – przed wymianą instalacji wody na rury z polipropylenu sprawdzić dotychczasowy
system ochrony przed porażeniem prądem elektrycznym.
Przy nowej instalacji wody z polipropylenu należy zapewnić połączenia elektryczne wyrównawcze do wszystkich gniazd z bolcami uziemiającymi ze względu na bezpieczeństwo porażenia prądem.
Przy systemie TN-S nie są wymagane połączenia wyrównawcze.
Instalacja kanalizacji.
Istniejące piony kanalizacji sanitarnej od rewizji ulegają całkowitemu demontażowi.
Piony prowadzić w istniejących bruzdach.
Wszystkie przewody kanalizacyjne zaprojektowano z rur kanalizacyjnych PVC do instalacji
wewnętrznych.
Wszystkie przejścia pionów przez stropy i ściany uszczelnić masą elastyczną.
Piony należy wyprowadzić pod strop poddasza i połączyć z istniejącymi wywiewkami.
Każdy pion kanalizacyjny w piwnicy wyposażyć w rewizję.
Odbiorniki do pionów należy podłączyć grawitacyjnie.
Wywiewki kanalizacyjne na dachu pozostają bez zmian.
3.0 - Wytyczne wykonania i odbioru instalacji
Instalacje należy wykonać zgodnie z obowiązującymi przepisami oraz:
- normami PN-81/B-10700/00, PN-81/B-10700/01, PN-81/B-10700/02, PN-83/B-10700/04
- warunkami technicznymi wykonania i odbioru robót budowlano-montażowych
cz. II - " Roboty instalacji sanitarnych i przemysłowych " - wyd. 1994 r.
- warunkami technicznymi wykonania i odbioru rurociągów z tworzyw sztucznych - wyd.
1994 r.
- wytycznymi producentów i dostawców urządzeń
Wszystkie roboty należy prowadzić przestrzegając przepisów bhp i ppoż.
Wszystkie zastosowane materiały muszą posiadać aktualne atesty, aprobaty i dopuszczenia.
3
