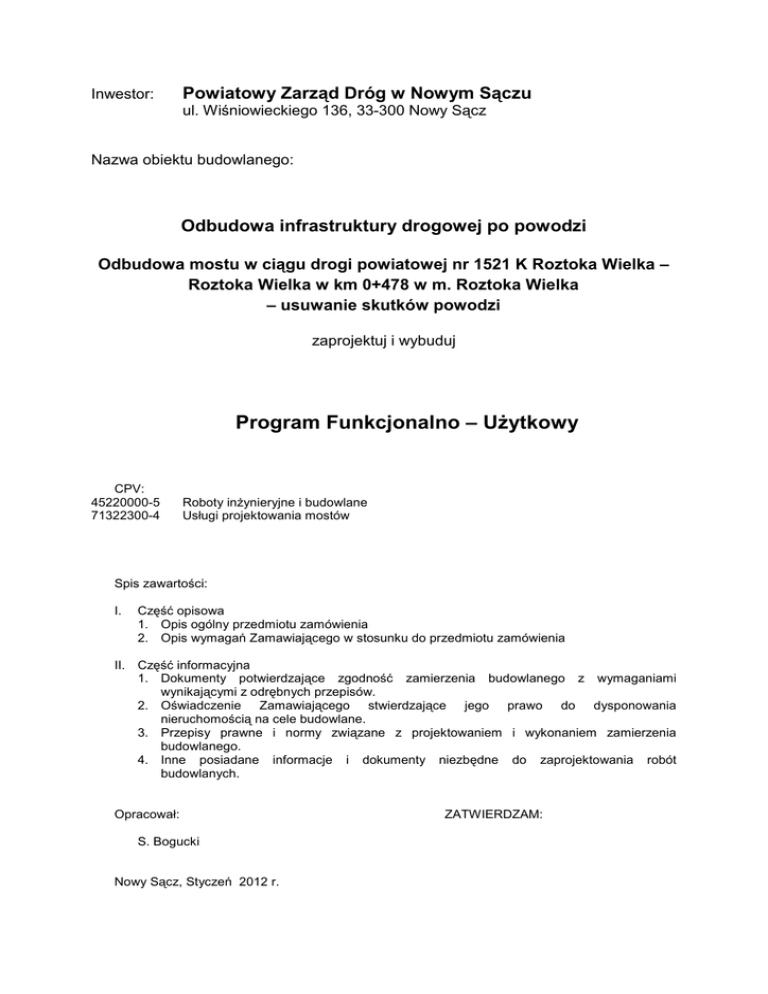

Program Funkcjonalno – Użytkowy

Inwestor:
Powiatowy Zarz¹d Dróg w Nowym S¹czu
ul. Wiœniowieckiego 136, 33-300 Nowy S¹cz
Nazwa obiektu budowlanego:
Odbudowa infrastruktury drogowej po powodzi
Odbudowa mostu w ci¹gu drogi powiatowej nr 1521 K Roztoka Wielka –
Roztoka Wielka w km 0+478 w m. Roztoka Wielka
– usuwanie skutków powodzi
zaprojektuj i wybuduj
Program Funkcjonalno – U¿ytkowy
CPV:
45220000-5
71322300-4
Roboty in¿ynieryjne i budowlane
Usùugi projektowania mostów
Spis zawartoœci:
I.
Czêœã opisowa
1. Opis ogólny przedmiotu zamówienia
2. Opis wymagañ Zamawiaj¹cego w stosunku do przedmiotu zamówienia
II. Czêœã informacyjna
1. Dokumenty potwierdzaj¹ce zgodnoœã zamierzenia budowlanego z wymaganiami
wynikaj¹cymi z odrêbnych przepisów.
2. Oœwiadczenie Zamawiaj¹cego stwierdzaj¹ce jego prawo do dysponowania
nieruchomoœci¹ na cele budowlane.
3. Przepisy prawne i normy zwi¹zane z projektowaniem i wykonaniem zamierzenia
budowlanego.
4. Inne posiadane informacje i dokumenty niezbêdne do zaprojektowania robót
budowlanych.
Opracowaù:
S. Bogucki
Nowy S¹cz, Styczeñ 2012 r.
ZATWIERDZAM:
I. Czêœã opisowa
1. Opis ogólny przedmiotu zamówienia.
Przedmiotem zamówienia jest zadanie polegaj¹ce na wykonaniu:
- Dokumentacji projektowej (projekt budowlany i wykonawczy, operat wodno-prawny)
w zakresie odbudowy zniszczonego podczas powodzi w czerwcu 2010 r. mostu do
parametrów technicznych dla klasy B(40T), dla drogi klasy L, ze szczegóùowymi
specyfikacjami technicznymi, przedmiarem robót pozwalaj¹cych wykonaã roboty
budowlane.
Robót budowlanych okreœlonych w dokumentacji projektowej wykonanej przez
Wykonawcê i zaakceptowanej przez Zamawiaj¹cego polegaj¹cych na odbudowie
zniszczonego mostu i wykonaniu, utrzymaniu i rozbiórce tymczasowego objazdu.
1.1 Charakterystyczne parametry okreœlaj¹ce wielkoœã istniej¹cego obiektu i zakres robót
budowlanych.
Most na potoku Kamienica w ci¹gu drogi powiatowej nr 1521 K w m. Roztoka Wielka
km 0+478 nr JNI 30004079
Opis mostu :
- dêwigary stalowe,
- pomost drewniany,
- nawierzchnia na moœcie – bitumiczna,
- balustrady drewniane,
- most usytuowany w skosie,
- odwodnienie powierzchniowe.
Opis stanu technicznego mostu:
Stan techniczny obiektu jest zùy.
Uszkodzony pomost oraz podpory mostu.
Brak umocnieñ brzegów potoku zarówno od dolnej jak i górnej wody.
Koryto nierówne, miejscami rozmyte i zaroœniête.
Cel i zakres przedmiotu zamówienia:
Celem i efektem inwestycji jest uzyskanie mostu o peùnej wartoœci u¿ytkowej dla klasy
obci¹¿enia B (40 ton) caùej konstrukcji i klasy drogi L.
W zakres wykonania przedmiotu zamówienia wchodz¹:
- Wykonanie dokumentacji projektowej odbudowy obiektu, zabezpieczenia brzegów potoku
oraz projektu ewentualnego zabezpieczenia lub przeùo¿enia urz¹dzeñ obcych na czas
wykonywania prac budowlanych. Dokumentacja wraz ze szczegóùowymi specyfikacjami
technicznymi, przedmiarem robót powinna byã opracowana w 5 egzemplarzach
i sprawdzona zgodnie z prawem budowlanym przez osoby posiadaj¹ce odpowiednie
uprawnienia oraz doœwiadczenie w projektowaniu drogowych obiektów mostowych.
- Pozyskanie uzgodnieñ i decyzji administracyjnych wg. wùaœciwoœci,
- Wykonanie robót budowlanych polegaj¹cych na:
a) Wykonaniu, utrzymaniu i rozbiórce tymczasowego objazdu,
b) wykonaniu, rozbiórce niezbêdnych elementów drogi i jej wyposa¿enia wraz
z utylizacja odpadów,
c) rozbiórce elementów istniej¹cego mostu,
d) odbudowie mostu,
e) wykonaniu prawidùowego odwodnienia powierzchniowego,
f) ewentualnej regulacji cieku,
g) ewentualnym zabezpieczeniu lub przeùo¿eniu urz¹dzeñ obcych na czas prowadzenia
robót,
h) odbudowie wraz z korekt¹ trasy w zakresie pasa drogowego na niezbêdnym odcinku
(nasypy, pobocza, podbudowy, nawierzchniê) dla kategorii ruchu KR2 oraz wùaœciwej
geometrii pionowej i poziomej,
i) wykonaniu robót wykoñczeniowych,
j) zabezpieczeniu ruchu pieszego i pojazdów na czas trwania robót,
k) wykonaniu wszystkich innych prac niezbêdnych dla zapewnienia zamierzonego
efektu.
2
Ponadto Wykonawca bêdzie zobowi¹zany do opracowania, wykonania i uzgodnienia
z Zamawiaj¹cym:
1. Programu Zapewnienia Jakoœci i planu BIOZ,
2. Harmonogramu rzeczowo-finansowego realizacji robót
3. Projektu wraz z uzgodnieniem, wykonaniem, utrzymaniem i likwidacj¹ organizacji
ruchu na czas robót dla caùoœci zamówienia,
4. Innych opracowañ, które bêd¹ wymagane w celu wykonania prac (np. projekt
zabezpieczenia lub przeùo¿enia urz¹dzeñ obcych, projekt regulacji cieku itp.),
5. Zapewnienie potrzeb polityki transportowej dla spoùecznoœci lokalnej na czas
prowadzenia robót budowlanych,
6. Wszystkie wymagane prawem i normami dokumenty w tym ewentualne decyzje
administracyjne wymagane przy tego typu robotach budowlanych, jak równie¿
decyzje, pozwolenia wraz z czêœci¹ geodezyjn¹ umo¿liwiaj¹ce ewentualne wyjœcie
poza pas drogowy.
Wszelkie opùaty, kary i odszkodowania dla osób trzecich zwi¹zane z realizacj¹ przedmiotu
zamówienia w tym z ewentualnym wejœciem w teren, wyciêciem drzew itd. obci¹¿¹
Wykonawcê.
Zastosowanie materiaùów w konstrukcji zgodnie z odpowiednimi rozporz¹dzeniami i normami
zatwierdzonymi przez Zamawiaj¹cego
- konstrukcja podbudowy i nawierzchni jezdni dostosowane do kategorii ruchu KR2,
- nawierzchnia chodnika dostosowana do tego typu konstrukcji,
- barieroporêcze o parametrach i z odpowiednich materiaùów dostosowanych do tego typu
konstrukcji,
- beton i zbrojenie, konstrukcja mostu klasy wymaganej dla tego typu konstrukcji,
- zabezpieczenie antykorozyjne elementów konstrukcji materiaùami dostosowanymi do tego
typu konstrukcji,
1.2 . Wymagania Zamawiaj¹cego.
Projekt odbudowy mostu wraz z uzgodnieniami i materiaùami koniecznymi do zgùoszenia
obudowy wraz z wersj¹ elektroniczn¹ powinien byã przekazany po otrzymaniu akceptacji
Zamawiaj¹cego w 5 egzemplarzach, operat wodno-prawny 1 egzemplarz, mapa do celów
projektowych w skali 1:500 – 1 egzemplarz.
Je¿eli urz¹dzenia obce poùo¿one przy obiekcie bêd¹ kolidowaã z robotami budowlanymi to
prace nale¿y prowadziã po uzgodnieniu i pod nadzorem Zarz¹dców wg wùaœciwoœci tych
urz¹dzeñ. Koszty projektu przeùo¿enia, opùat, nadzorów specjalistycznych nale¿y uwzglêdniã
w ofercie.
1.3 . Ogólne wùaœciwoœci funkcjonalno - u¿ytkowe:
Prace zwi¹zane z odbudow¹ mostu nale¿y zaprojektowaã i wykonaã dla klasy obci¹¿enia B
i parametrów obiektu mostowego oraz dojazdów zgodnie z obowi¹zuj¹cymi przepisami,
w niezbêdnym zakresie wynikaj¹cym z robót.
Caùoœã robót powinna byã wykonana, z zachowaniem ci¹gùoœci ruchu lub wykonanym
objazdem w oparciu o projekt zatwierdzonej tymczasowej organizacji ruchu na czas robót.
1.4 . Szczegóùowe wùaœciwoœci funkcjonalno-u¿ytkowe
1.4.1. Gùówne parametry mostu ,
- szerokoœã u¿ytkowa – zgodne z obowi¹zuj¹cymi przepisami dla drogi klasy L i noœnoœci dla
klasy B obci¹¿enia.
Inne wymagania:
1.4.2. Parametry drogi na dojazdach
- droga jedno jezdniowa, dwukierunkowa, klasy L.
- kategoria ruchu KR2
3
2. Opis wymagañ Zamawiaj¹cego w stosunku do przedmiotu zamówienia
2.1. Przygotowanie terenu budowy
Wykonawca zapewni bezpieczeñstwo u¿ytkownikom ruchu na odcinku drogi objêtym
realizacj¹ robót od czasu podpisania umowy do czasu oddania do u¿ytkowania obiektu.
Wykonawca opracuje wùaœciwe dokumentacje projektowe dla przedmiotu zamówienia wraz ze
wszystkimi koniecznymi decyzjami i uzgodnieniami umo¿liwiaj¹cymi wykonanie robót
budowlanych oraz u¿ytkowanie obiektów i przekazana po uzyskaniu akceptacji
Zamawiaj¹cego w 5 egzemplarzach wraz z wersj¹ elektroniczn¹.
Wykonawca bêdzie wykonywaã wszystkie prace w oparciu o Szczegóùowe Specyfikacje
Techniczne, które bêd¹ opracowane na podstawie Ogólnych Specyfikacji Technicznych .
 Wykonawca bêdzie odpowiedzialny za utrzymanie i bezpieczeñstwo ruchu drogowego
w tym pieszych na terenie budowy oraz na trasie objazdu w przypadku zamkniêcia
obiektu.
 Wykonawca we wùasnym zakresie i wùasnym kosztem wykona i uzgodni projekt,
wykona, utrzyma i zlikwiduje objazd, bêdzie utrzymywaù objazd i wszelkie urz¹dzenia
zabezpieczaj¹ce ruch drogowy w trakcie realizacji inwestycji a¿ do zakoñczenia
i odbioru koñcowego robót. Wszelkie koszty zwi¹zane z objazdem ponosi
Wykonawca.
 Je¿eli bêdzie to konieczne Wykonawca przeprowadzi wycinkê drzew i krzewów pod
inwestycjê z zastrze¿eniem, ¿e drewno w ten sposób pozyskane nale¿y do
Wùaœciciela. W przypadku gdy nale¿y do Zamawiaj¹cego, Wykonawca na wùasny
koszt dostarczy je w miejsce wskazane przez Zamawiaj¹cego .
2.2. Konstrukcja
 konstrukcja mostu w zakresie ustroju noœnego dowolna- powinna po wykonaniu prac
przenosiã klasê obci¹¿enia B.
2.3. Architektura
Efekt koñcowy dostosowany do architektury drogi.
2.4. Instalacje
 Wykonawca wykona zabezpieczenie lub przeùo¿enie wszelkich, istniej¹cych urz¹dzeñ
obcych na moœcie w uzgodnieniu i pod nadzorem ich Zarz¹dców, na wùasny koszt.
2.5. Wykoñczenia i zagospodarowanie terenu



Po zakoñczeniu robót budowlanych Wykonawca uporz¹dkuje teren budowy.
Wszelkie odpady pochodz¹ce z rozbiórki mostu i drogi a nie nadaj¹ce siê do dalszego
u¿ycia Wykonawca zagospodaruje i zutylizuje we wùasnym zakresie i na wùasny koszt.
Koszt ten uwzglêdniony bêdzie w cenie ofertowej. Wykonawca bêdzie odpowiedzialny
za zagospodarowanie odpadów zgodnie z obowi¹zuj¹cymi przepisami.
Materiaùy pochodz¹ce z rozbiórki, nadaj¹ce siê do dalszego u¿ycia, a niewykorzystane
do innych robót, min. materiaù pochodz¹cy z frezowania nawierzchni bitumicznej tzw.
destrukt,
nale¿¹
do
Zamawiaj¹cego.
Wykonawca
ka¿dorazowo
przed
zagospodarowaniem odpadów ustali z Inspektorem nadzoru inwestorskiego rodzaj
i iloœã u¿ytecznych materiaùów z rozbiórki, które Wykonawca na wùasny koszt odwiezie
w miejsce wskazane przez Zamawiaj¹cego .
4
II. Czêœã informacyjna
1. Dokumenty potwierdzaj¹ce zgodnoœã zamierzenia budowlanego z wymaganiami
wynikaj¹cymi z odrêbnych przepisów.
 Wykonawca bêdzie wykonywaã wszystkie prace w oparciu o Ogólne Specyfikacje
Techniczne.
 Wykonawca uzyska wszelkie dokumenty potwierdzaj¹ce zgodnoœã zamierzenia
budowlanego z wymaganiami wynikaj¹cymi z odrêbnych przepisów.
2. Oœwiadczenie Zamawiaj¹cego stwierdzaj¹ce jego prawo do dysponowania
nieruchomoœci¹ na cele budowlane.
 Zamawiaj¹cy posiada prawo do dysponowania terenem w pasie drogi powiatowej
oprócz koryta cieku. Pozyskanie dokumentacji formalno – prawnej, prawa do
tymczasowego zajêcia terenu dla celów realizacji prac budowlanych, organizacji robót
budowlanych i zaplecza, Wykonawcy i poniesienie kosztów z tego tytuùu nale¿¹ do
Wykonawcy. W przypadku wyjœcia poza istniej¹cy pas drogowy, Wykonawca pozyska
wszelkie decyzje i uzgodnienia oraz wszystkie materiaùy do ich pozyskania,
umo¿liwiaj¹ce wejœcie w teren, na wùasny koszt.
3. Przepisy prawne i normy zwi¹zane z projektowaniem i wykonaniem zamierzenia
budowlanego.
 Przepisy prawne i normy zwi¹zane z projektowaniem i wykonaniem zamierzenia
budowlanego:
-
-
-
-
-
-
-
-
-
Ustawa z dnia 7 lipca 1994 r. – Prawo budowlane (Dz. U. z 2006 r. Nr 156, poz. 1118
z póên. zm.),
Ustawa z dnia 11 sierpnia 2001 r. o szczególnych zasadach odbudowy, remontów i rozbiórek
obiektów budowlanych zniszczonych lub uszkodzonych w wyniku dziaùania ¿ywioùu
(Dz. U. Nr 84, poz. 906 z póên. zm.),
Rozporz¹dzenie Ministra Transportu i Gospodarki Morskiej z dnia 30 maja 2000 r. w sprawie
warunków technicznych, jakim powinny odpowiadaã drogowe obiekty in¿ynierskie i ich
usytuowanie (Dz. U. z 2000 r. Nr 63 poz. 735),
Rozporz¹dzenie Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999 r. w sprawie
warunków technicznych, jakim powinny odpowiadaã drogi publiczne i ich usytuowanie
(Dz. U. z 1999 r. Nr 43 poz. 430),
Rozporz¹dzenie Ministra Infrastruktury z dnia 3 lipca 2003 r. w sprawie szczegóùowego zakresu
i formy projektu budowlanego (Dz. U. Nr 120, poz. 1133),
Ustawa z dnia 27 kwietnia 2001 r. – Prawo ochrony œrodowiska (Dz. U. Nr 62, poz. 627),
Ustawa z dnia 18 lipca 2001 r. Prawo wodne (Dz. U. Nr 115, poz. 1229),
Rozporz¹dzenie Ministra Infrastruktury z dnia 23 wrzeœnia 2003 r. w sprawie szczegóùowych
warunków zarz¹dzania ruchem na drogach oraz wykonywania nadzoru nad tym zarz¹dzaniem
(Dz. U. Nr 177, poz. 1729),
Ustawa z dnia 18 paêdziernika 2006 r. o zmianie ustawy o szczególnych zasadach
przygotowania i realizacji inwestycji w zakresie dróg krajowych oraz zmianie niektórych innych
ustaw,
Rozporz¹dzenie Ministra Infrastruktury z dnia 3 lipca 2003 r. w sprawie szczegóùowych
warunków technicznych dla znaków i sygnaùów drogowych oraz urz¹dzeñ bezpieczeñstwa
ruchu drogowego i warunków ich umieszczania na drogach (Dz. U. Nr 220, poz. 2181),
Ustaw¹ z dnia 17 maja 1989 r. prawo geodezyjne i kartograficzne (Dz. U. z 2000 r. nr 100,
poz. 1086),
Rozporz¹dzenie Ministra Gospodarki Przestrzennej i Budownictwa z dnia 21 lutego 1995 r.
w sprawie rodzaju i zakresu opracowañ geodezyjno-kartograficznych oraz czynnoœci
geodezyjnych obowi¹zuj¹cych w budownictwie (Dz. U. z 1995 r. Nr 25, poz. 133),
Ogólne Specyfikacje Techniczne (zaù¹cznik),
Inne, nie wymienione wy¿ej akty prawne i przepisy konieczne do zrealizowania inwestycji.
4.
Inne posiadane informacje i dokumenty niezbêdne do zaprojektowania robót
budowlanych.
 Wykonawca wùasnym kosztem i staraniem pozyska inne informacje i dokumenty
niezbêdne do zaprojektowania, wykonania robót budowlanych, w tym dokumentacjê
geodezyjn¹ oraz do eksploatacyjnej gotowoœci obiektu i jego peùnej zamówionej
wartoœci u¿ytkowej.
Zaù¹czniki:
1. Kopia mapy ewidencyjnej z zaznaczon¹ lokalizacj¹ mostu.
5
