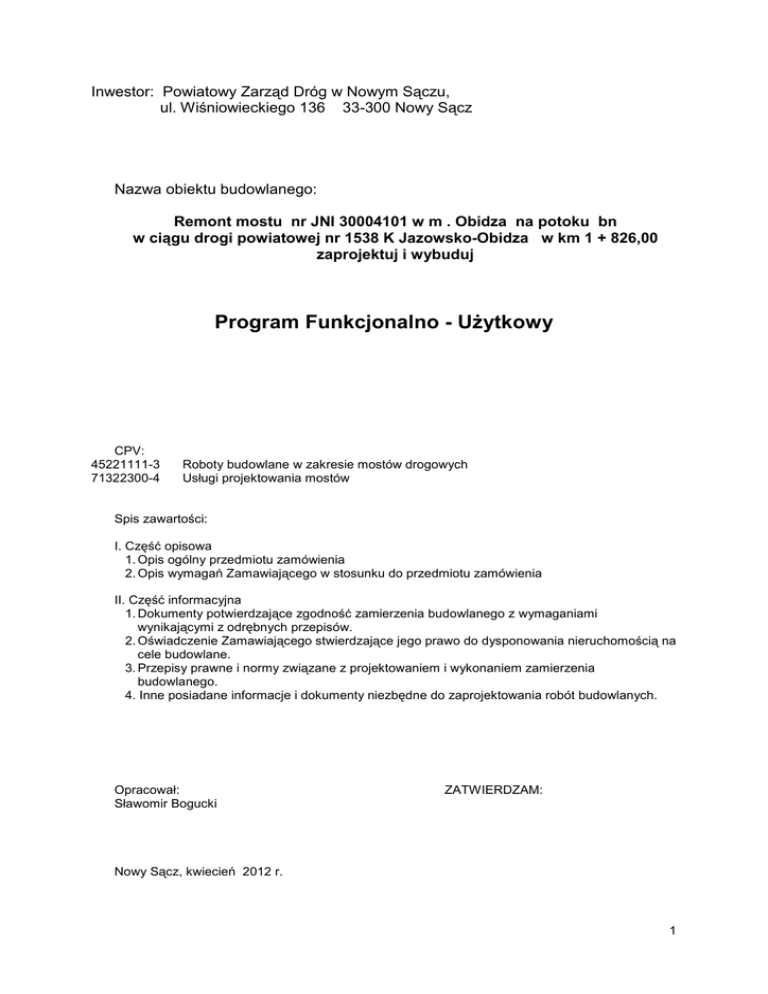

Program Funkcjonalno - Użytkowy

Inwestor: Powiatowy Zarz¹d Dróg w Nowym S¹czu,
ul. Wiœniowieckiego 136 33-300 Nowy S¹cz
Nazwa obiektu budowlanego:
Remont mostu nr JNI 30004101 w m . Obidza na potoku bn
w ci¹gu drogi powiatowej nr 1538 K Jazowsko-Obidza w km 1 + 826,00
zaprojektuj i wybuduj
Program Funkcjonalno - U¿ytkowy
CPV:
45221111-3
71322300-4
Roboty budowlane w zakresie mostów drogowych
Usùugi projektowania mostów
Spis zawartoœci:
I. Czêœã opisowa
1. Opis ogólny przedmiotu zamówienia
2. Opis wymagañ Zamawiaj¹cego w stosunku do przedmiotu zamówienia
II. Czêœã informacyjna
1. Dokumenty potwierdzaj¹ce zgodnoœã zamierzenia budowlanego z wymaganiami
wynikaj¹cymi z odrêbnych przepisów.
2. Oœwiadczenie Zamawiaj¹cego stwierdzaj¹ce jego prawo do dysponowania nieruchomoœci¹ na
cele budowlane.
3. Przepisy prawne i normy zwi¹zane z projektowaniem i wykonaniem zamierzenia
budowlanego.
4. Inne posiadane informacje i dokumenty niezbêdne do zaprojektowania robót budowlanych.
Opracowaù:
Sùawomir Bogucki
ZATWIERDZAM:
Nowy S¹cz, kwiecieñ 2012 r.
1
I. Czêœã opisowa
1. Opis ogólny przedmiotu zamówienia.
Przedmiotem zamówienia jest zadanie polegaj¹ce na wykonaniu:
- Dokumentacji projektowej (projekt wykonawczy), Przedmiaru Robót i Szczegóùowych
Specyfikacji Technicznych w zakresie remontu mostu na potoku bn. w m. Obidza gmina
£¹cko, uzyskaniu wszelkich wymaganych prawem uzgodnieñ i decyzji pozwalaj¹cych
wykonaã roboty budowlane,
- Robót budowlanych okreœlonych w dokumentacji projektowej wykonanej przez Wykonawcê
i zaakceptowanej przez Zamawiaj¹cego polegaj¹cych na remoncie mostu
1.1. Charakterystyczne parametry okreœlaj¹ce wielkoœã istniej¹cego obiektu i zakres robót
budowlanych.
mostu nr JNI 30004101 w m . Obidza na potoku bn.
w ci¹gu drogi powiatowej nr 1538 K Jazowsko-Obidza w km 1 + 826,00
Opis konstrukcji mostu :
- dùugoœã caùkowita konstrukcji noœnej 9,45 m,
- most na prostej,
- schemat statyczny obiektu – konstrukcja jednoprzêsùowa swobodnie podparta,
- ustrój noœny mostu – 5 belek stalowych dwuteownik walcowany INP 450
- pomost – drewniany,
- nawierzchnia jezdni bitumiczna,
- noœnoœã obiektu - klasa obci¹¿enia D,
- odwodnienie powierzchniowe,
- przyczóùki betonowo-kamienne.
Opis stanu technicznego mostu:
Stan obiektu niezadawalaj¹cy , spêkana , pofaùdowana nawierzchnia , uszkodzone porêcze,
brak wyniesienia chodników ponad poziom jezdni, zbutwiaùe elementy drewniane,
skorodowane dêwigary.
Cel i zakres przedmiotu zamówienia :
Celem i efektem jest otrzymanie mostu o peùnych parametrach u¿ytkowych, klasy obci¹¿enia
C (30 ton) dla caùej konstrukcji, speùniaj¹cego warunki rozporz¹dzenia Rozporz¹dzenie Ministra
Transportu i Gospodarki Morskiej z dnia 30 maja 2000r. w sprawie warunków technicznych, jakim
powinny odpowiadaã drogowe obiekty in¿ynierskie i ich usytuowanie (Dz.U.Nr 63 z dnia 3 sierpnia
2000r. poz. 735)
W zakres wykonania przedmiotu zamówienia wchodz¹:
- Wykonanie dokumentacji projektowej, zaakceptowanej przez Zamawiaj¹cego oraz
projektu ewentualnego zabezpieczenia lub przeùo¿enia urz¹dzeñ obcych na czas
wykonywania robót budowlanych o ile istniej¹.
Pozyskanie uzgodnieñ i decyzji
administracyjnych wg wùaœciwoœci wraz ze szczegóùowymi specyfikacjami technicznymi,
przedmiarami robót. Wykonanie operatu wodnoprawnego . Dokumentacja powinna byã
sprawdzona zgodnie z prawem budowlanym przez osoby posiadaj¹ce odpowiednie
uprawnienia oraz doœwiadczenie w projektowaniu drogowych obiektów mostowych.
- Wykonanie robót budowlanych polegaj¹cych na:
a) Rozbiórce uszkodzonych jezdni asfaltowej , porêczy, gzymsów i pomostu
drewnianego
b) Oczyszczenie (poprzez piaskowanie) i pomalowanie dêwigarów i poprzecznic
stalowych (3 warstwy) wykonanie dodatkowych stê¿eñ poprzecznych i dêwigarów
je¿eli bêdzie to wynikaùo z projektu
c) Wykonanie belki podùo¿yskowej oraz monta¿ ùo¿ysk elastomerowych
d) Podniesienie konstrukcji mostu o ile bêdzie to wynikaùo z operatu wodnoprawnego
e) Wykonanie ¿elbetowej pùyty pomostu zespolonej z dêwigarami lub innej,
f) Wykonanie izolacji i jej odwodnienia
g) Wykonanie ¿elbetowych kap chodnikowych na moœcie i skrzydeùkach
2
h) Uùo¿enie krawê¿ników kamiennych na mieszance grysowo-¿ywicznej
i) Uùo¿enie kanaùów technologicznych w kapach chodnikowych
j) Wykonanie nawierzchni jezdni z betonu asfaltowego na moœcie i na dojazdach
- na moœcie w-wa ochronna œcieralna
- na dojazdach w-wa wi¹¿¹ca , œcieralna na dùugoœci min 2x20 m
k) Wykonanie nawierzchni na chodnikach z ¿ywicy lub emulsji asfaltowej modyfikowanej
i grysów
l) Monta¿ barieroporêczy mostowych
m) Monta¿ barier na dojazdach
n) Wykonanie dylatacji(bitumicznych lub moduùowych
o) Remont przyczóùków, dostosowanie do ¿elbetowej pùyty mostu i dylatacji (wykonanie
œcianki zaplecznej , skrzydeùek)
p) przebudowa lub zabezpieczenie istniej¹cych urz¹dzeñ obcych na czas prowadzenia
robót, które ewentualnie mog¹ siê pojawiã na dojazdach,
q) remont koryta kamiennego potoku pod mostem i w obrêbie pasa drogowego
(wykonanie okùadziny kamiennej)
r) zabezpieczenie ruchu pieszego i pojazdów na czas trwania robót –oznakowanie
robót,
s) wykonanie wszystkich innych robót niezbêdnych dla zapewnienia zamierzonego
efektu
Ponadto Wykonawca bêdzie zobowi¹zany do opracowania, wykonania i uzgodnienia z
Zamawiaj¹cym:,
- Harmonogramu – do 7 dni po podpisaniu umowy,
- Projektu organizacji ruchu na czas robót,
- Innych opracowañ, które bêd¹ wymagane w celu wykonania robót (np. projekt
zabezpieczenia lub przeùo¿enia urz¹dzeñ obcych itp.),
- Zapewnienie potrzeb polityki transportowej dla spoùecznoœci lokalnej na czas prowadzenia
robót budowlanych,
- Wszystkie wymagane prawem i normami dokumenty w tym ewentualne decyzje
administracyjne wymagane przy tego typu robotach budowlanych, jak równie¿ decyzje,
pozwolenia wraz z czêœci¹ geodezyjn¹ umo¿liwiaj¹ce ewentualne wyjœcie poza pas
drogowy.
Wszelkie opùaty, kary i odszkodowania dla osób trzecich zwi¹zane z realizacj¹ przedmiotu
zamówienia w tym z ewentualnym wejœciem w teren, wyciêciem drzew itd. obci¹¿¹
Wykonawcê.
Zastosowanie materiaùów w konstrukcji zgodnie z odpowiednimi rozporz¹dzeniami i normami
zatwierdzonymi przez Zamawiaj¹cego w tym m. in.:
- konstrukcja noœna z zabezpieczeniem antykorozyjnym materiaùów klasy wymaganej dla
tego typu konstrukcji,
- nawierzchnia jezdni dostosowana do tego typu konstrukcji ,
- elementy drogowe (krawê¿niki, nawierzchnia chodnika, obrze¿a) dostosowana do tego
typu konstrukcji,
- balustrady, bariero-porêcze bariery energochùonne na dojazdach wraz z zabezpieczeniem
antykorozyjnym o parametrach i z materiaùów dostosowanych do tego typu konstrukcji,
- odwodnienie obiektu i odcinka drogi materiaùami dostosowanymi do tego typu konstrukcji,
- izolacja pùyty z papy jednowarstwowej zgrzewalnej,
- krawê¿niki kamienne - granitowe,
- wypeùnienie chodnika betonem zbrojonym, klasy wymaganej dla tego typu konstrukcji,
- nawierzchnia chodników betonowych dostosowana do tego typu konstrukcji,
- wpusty, s¹czki, rury odprowadzaj¹ce z materiaùów dostosowanych do tego typu
konstrukcji,
1.2 Wymagania Zamawiaj¹cego.
3
Roboty prowadzone przy zamkniêtym obiekcie dla ruchu w oparciu o projekt
zatwierdzonej tymczasowej organizacji ruchu na czas robót.
Je¿eli urz¹dzenia obce poùo¿one przy obiekcie bêd¹ kolidowaã z robotami
budowlanymi to roboty nale¿y prowadziã po uzgodnieniu i pod nadzorem Zarz¹dców wg
wùaœciwoœci tych urz¹dzeñ. Koszty projektu przeùo¿enia, opùat, nadzorów specjalistycznych
nale¿y uwzglêdniã w cenie ofertowej.
Koszty projektu, opùat, nadzorów specjalistycznych nale¿y uwzglêdniã w cenie ofertowej.
Wykonawca bêdzie utrzymywaù istniej¹cy most w odpowiednim stanie technicznym
umo¿liwiaj¹cym jego prawidùow¹ eksploatacjê i bezpieczne u¿ytkowanie, Koszt utrzymania
obiektu nale¿y uwzglêdniã w cenie ofertowej.
1.3 Ogólne wùaœciwoœci funkcjonalno - u¿ytkowe:
Roboty zwi¹zane z remontem mostu nale¿y zaprojektowaã i wykonaã dla klasy C obci¹¿enia i
drogi klasy L dla parametrów obiektu mostowego oraz dojazdów zgodnie z obowi¹zuj¹cymi
przepisami, w niezbêdnym zakresie wynikaj¹cym z robót oraz z zapewnieniem nadzoru
autorskiego.
Dokumentacja projektowa remontu mostu wraz z uzgodnieniami i decyzjami powinna byã
przekazana po otrzymaniu akceptacji Zamawiaj¹cego w 5 egzemplarzach.
1.4. Szczegóùowe wùaœciwoœci funkcjonalno-u¿ytkowe
1.4.2. Gùówne parametry :remontowanego obiektu mostowego
- klasa obci¹¿enia C – dla caùego obiektu,
- szerokoœã (jezdnia 2 pasy ruchu-szer. jednego pasa ruchu 3,0 m , chodnik jednostronny min 1.5 m (od krawêdzi jezdni do lica porêczy)
2. Opis wymagañ Zamawiaj¹cego w stosunku do przedmiotu zamówienia
2.1. Przygotowanie terenu budowy
Wykonawca zapewni bezpieczeñstwo u¿ytkownikom ruchu na odcinku drogi objêtym
realizacj¹ robót od czasu podpisania umowy do czasu rozpoczêcia robót budowlanych oraz
do czasu odbioru koñcowego.
Wykonawca opracuje wùaœciw¹ dokumentacjê projektow¹ dla przedmiotu zamówienia
z zapewnieniem nadzoru autorskiego wraz ze wszystkimi koniecznymi decyzjami
i uzgodnieniami umo¿liwiaj¹cymi wykonanie robót budowlanych.
 Wykonawca bêdzie wykonywaã wszystkie roboty w oparciu o Szczegóùowe
Specyfikacje Techniczne, które bêd¹ opracowane na podstawie Ogólnych Specyfikacji
Technicznych .
 Wykonawca bêdzie odpowiedzialny za utrzymanie i bezpieczeñstwo ruchu drogowego
w tym pieszych na terenie budowy .
2.2. Konstrukcja
 konstrukcja obiektu mostowego w zakresie ustroju noœnego – powinna po wykonaniu
robót przenosiã klasê obci¹¿enia C.
2.3. Architektura
Efekt koñcowy dostosowany do architektury drogi.
- kolorystyka obiektu, gzymsy – do ustalenia z zamawiaj¹cym,
- barieroporêcz –szara, ocynk.
2.4. Instalacje
 Wykonawca wykona zabezpieczenie lub przeùo¿enie wszelkich, istniej¹cych urz¹dzeñ
obcych na dojazdach w uzgodnieniu i pod nadzorem ich Zarz¹dców, na wùasny koszt.
2.5. Wykoñczenia i zagospodarowanie terenu


Po zakoñczeniu robót budowlanych Wykonawca uporz¹dkuje teren budowy.
Wszelkie odpady pochodz¹ce z rozbiórki pomostu i drogi a nie nadaj¹ce siê do
dalszego u¿ycia Wykonawca zagospodaruje i zutylizuje we wùasnym zakresie i na
wùasny koszt. Koszt ten uwzglêdniony bêdzie w cenie ofertowej. Wykonawca bêdzie
4

odpowiedzialny za zagospodarowanie odpadów zgodnie z obowi¹zuj¹cymi
przepisami.
Materiaùy pochodz¹ce z rozbiórki, nadaj¹ce siê do dalszego u¿ycia, a niewykorzystane
do innych robót, m.in. materiaù pochodz¹cy z frezowania nawierzchni bitumicznej
tzw. destrukt, balustrady, dêwigary nale¿¹ do Zamawiaj¹cego. Wykonawca
ka¿dorazowo przed zagospodarowaniem odpadów ustali z Inspektorem nadzoru
inwestorskiego rodzaj i iloœã u¿ytecznych materiaùów z rozbiórki, które Wykonawca na
wùasny koszt odwiezie do siedzi tut. Zarz¹du .
II. Czêœã informacyjna
1. Dokumenty potwierdzaj¹ce zgodnoœã zamierzenia budowlanego z wymaganiami
wynikaj¹cymi z odrêbnych przepisów.
 Wykonawca bêdzie wykonywaã wszystkie roboty w oparciu o Ogólne Specyfikacje
Techniczne oraz SST opracowane przez wykonawcê w ramach przedmiotu
zamówienia.
 Wykonawca uzyska wszelkie dokumenty potwierdzaj¹ce zgodnoœã zamierzenia
budowlanego z wymaganiami wynikaj¹cymi z odrêbnych przepisów.
2. Oœwiadczenie Zamawiaj¹cego stwierdzaj¹ce jego prawo do dysponowania
nieruchomoœci¹ na cele budowlane.
 Zamawiaj¹cy posiada prawo do dysponowania terenem w pasie drogi powiatowej oprócz
koryta cieków. Pozyskanie dokumentacji formalno – prawnej, prawa do tymczasowego
zajêcia terenu dla celów realizacji robót budowlanych, organizacji robót budowlanych i
zaplecza Wykonawcy i poniesienie kosztów z tego tytuùu nale¿¹ do Wykonawcy. W
przypadku wyjœcia poza istniej¹cy pas drogowy, Wykonawca pozyska wszelkie decyzje i
uzgodnienia oraz wszystkie materiaùy do ich pozyskania, umo¿liwiaj¹ce wejœcie w teren,
na wùasny koszt.
3. Przepisy prawne i normy zwi¹zane z projektowaniem i wykonaniem zamierzenia
budowlanego.
 Przepisy prawne i normy zwi¹zane z projektowaniem i wykonaniem zamierzenia
budowlanego :

Ustawa z dnia 7 lipca 1994r. – Prawo budowlane (Dz.U.Nr 156, poz. 1118 z 2006 r.
z póêniejszymi zmianami),

Ustawa z dnia 11 sierpnia 2001 r. o szczególnych zasadach odbudowy, remontów i rozbiórek
obiektów budowlanych zniszczonych lub uszkodzonych w wyniku dziaùania ¿ywioùu (Dz. U. Nr 84,
poz. 906 z póêniejszymi zmianami)

Rozporz¹dzenie Ministra Transportu i Gospodarki Morskiej z dnia 30 maja 2000r. w sprawie
warunków technicznych, jakim powinny odpowiadaã drogowe obiekty in¿ynierskie i ich usytuowanie
(Dz.U.Nr 63 z dnia 3 sierpnia 2000r. poz. 735),
Rozporz¹dzenie Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999r. w sprawie
warunków technicznych, jakim powinny odpowiadaã drogi publiczne i ich usytuowanie (Dz.U.Nr 43
z dnia 14 maja 1999r. poz. 430),
Rozporz¹dzenie Ministra Infrastruktury z dnia 2.09.2004 r. w sprawie szczegóùowego zakresu i
formy dokumentacji projektowej, specyfikacji technicznych, wykonania i odbioru robót budowlanych
oraz programu funkcjonalno - u¿ytkowego (Dz.U.Nr 202, poz. 2072),





Ustawa z dnia 27 kwietnia 2001r. – Prawo ochrony œrodowiska (Dz.U.Nr 62, poz. 627) ze zmianami,

Ustawa z dnia 18 paêdziernika 2006 r. o zmianie ustawy o szczególnych zasadach przygotowania
i realizacji inwestycji w zakresie dróg krajowych oraz zmianie niektórych innych ustaw ze zmianami,
Ustawa z dnia 18 lipca 2001r. Prawo wodne (Dz.U.Nr 115, poz. 1229),
Rozporz¹dzenie Ministra Infrastruktury z dnia 23 wrzeœnia 2003r. w sprawie szczegóùowych
warunków zarz¹dzania ruchem na drogach oraz wykonywania nadzoru nad tym zarz¹dzeniem
(Dz.U.Nr 177, poz. 1729),
5

Rozporz¹dzenie Ministra Infrastruktury z dnia 3 lipca 2003 r. w sprawie szczegóùowych warunków
technicznych dla znaków i sygnaùów drogowych oraz urz¹dzeñ bezpieczeñstwa ruchu drogowego
i warunków ich umieszczania na drogach (Dz.U.Nr 220, poz. 2181),

Inne, nie wymienione wy¿ej akty prawne i przepisy konieczne do zrealizowania inwestycji.
4. Inne posiadane informacje i dokumenty niezbêdne do zaprojektowania robót
budowlanych.
 Wykonawca wùasnym kosztem i staraniem pozyska inne informacje i dokumenty
niezbêdne do zaprojektowania, wykonania robót budowlanych, w tym dokumentacjê
geodezyjn¹ oraz do eksploatacyjnej gotowoœci obiektu i jego peùnej zamówionej wartoœci
u¿ytkowej.
6
