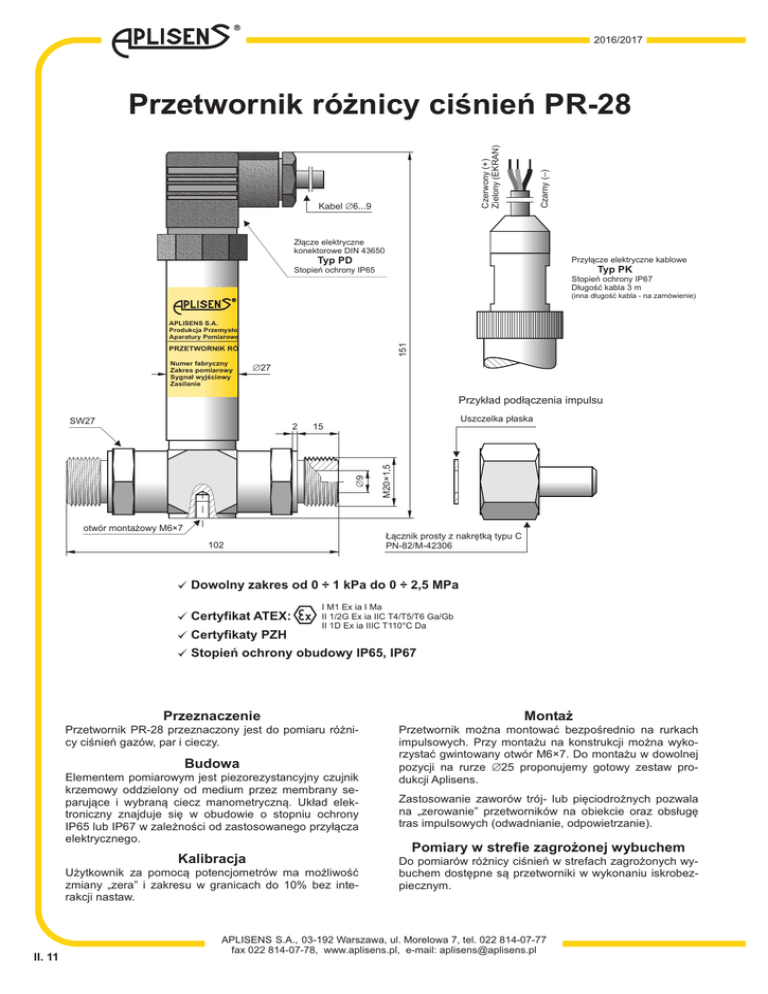

Przetwornik różnicy ciœnień PR-28

2016/2017
Kabel Æ
6...9
Czarny (–)
Czerwony (+)
Zielony (EKRAN)
Przetwornik ró¿nicy ciœnieñ PR-28
Z³¹cze elektryczne
konektorowe DIN 43650
Typ PD
Przy³¹cze elektryczne kablowe
Typ PK
Stopieñ ochrony IP65
Stopieñ ochrony IP67
D³ugoœæ kabla 3 m
(inna d³ugoœæ kabla - na zamówienie)
151
APLISENS S.A.
Produkcja Przemys³o
Aparatury Pomiarowe
PRZETWORNIK RÓ
Numer fabryczny
Zakres pomiarowy
Sygna³ wyjœciowy
Zasilanie
Æ
27
Przyk³ad pod³¹czenia impulsu
Uszczelka p³aska
15
Æ
9
2
otwór monta¿owy M6×7
M20×1,5
SW27
£¹cznik prosty z nakrêtk¹ typu C
PN-82/M-42306
102
[
Dowolny zakres od 0 ÷ 1 kPa do 0 ÷ 2,5 MPa
I M1 Ex ia I Ma
II 1/2G Ex ia IIC T4/T5/T6 Ga/Gb
[
Certyfikat ATEX:
II 1D Ex ia IIIC T110°C Da
[
Certyfikaty PZH
[
Stopieñ ochrony obudowy IP65, IP67
Przeznaczenie
Monta¿
Przetwornik PR-28 przeznaczony jest do pomiaru ró¿nicy ciœnieñ gazów, par i cieczy.
Przetwornik mo¿na montowaæ bezpoœrednio na rurkach
impulsowych. Przy monta¿u na konstrukcji mo¿na wykorzystaæ gwintowany otwór M6×7. Do monta¿u w dowolnej
pozycji na rurze A
25 proponujemy gotowy zestaw produkcji Aplisens.
Budowa
Elementem pomiarowym jest piezorezystancyjny czujnik
krzemowy oddzielony od medium przez membrany separuj¹ce i wybran¹ ciecz manometryczn¹. Uk³ad elektroniczny znajduje siê w obudowie o stopniu ochrony
IP65 lub IP67 w zale¿noœci od zastosowanego przy³¹cza
elektrycznego.
Kalibracja
U¿ytkownik za pomoc¹ potencjometrów ma mo¿liwoœæ
zmiany „zera” i zakresu w granicach do 10% bez interakcji nastaw.
II. 11
Zastosowanie zaworów trój- lub piêciodro¿nych pozwala
na „zerowanie” przetworników na obiekcie oraz obs³ugê
tras impulsowych (odwadnianie, odpowietrzanie).
Pomiary w strefie zagro¿onej wybuchem
Do pomiarów ró¿nicy ciœnieñ w strefach zagro¿onych wybuchem dostêpne s¹ przetworniki w wykonaniu iskrobezpiecznym.
APLISENS S.A., 03-192 Warszawa, ul. Morelowa 7, tel. 022 814-07-77
fax 022 814-07-78, www.aplisens.pl, e-mail: [email protected]
2016/2017
Dane techniczne
Standardowe zakresy pomiarowe:
(0 ÷ 40; 100; 250; 600) kPa; (0 ÷ 1; 1,6; 2,5) MPa; (-10 ¸
10; -100 ¸
100) kPa
Dowolne zakresy pomiarowe o szerokoœciach w przedziale:
2,5 kPa
Dopuszczalne przeci¹¿enie
(powtarzalne – bez histerezy)*
Przeci¹¿enie uszkadzaj¹ce
B³¹d podstawowy
SzerokoϾ zakresu pomiarowego
10 kPa
40 kPa
100 kPa
200 kPa
0,4%
typowo 0,6% / 10°C
maks. 1%/ 10°C
B³¹d temperaturowy
1 kPa…2,5 MPa
100 kPa…2,5 MPa
6 × zakres
250 kPa
maks. 4 MPa
500 kPa
8 × zakres, maks. 10 MPa
0,25%
typowo 0,2% / 10°C
maks. 0,3% / 10°C
100 kPa
200 kPa
0,4%
typowo 0,3% / 10°C
maks. 0,4% / 10°C
0,05%
Histereza i powtarzalnoϾ
Zakres temperatur kompensacji
0…70°C
UWAGA: Realizacja pomiaru ró¿nicy ciœnieñ w warunkach ciœnienia statycznego wy¿szego ni¿ dopuszczalne przeci¹¿enie przetwornika jest ryzykowne. W takiej sytuacji polecamy zastosowanie przetworników APR-2000 lub PR-54 produkcji
Aplisens odpornych na przeci¹¿enie pe³nym ciœnieniem statycznym 4 MPa.
Warunki pracy
Zakres temperatur pracy (temp. otoczenia)
Zakres temperatur mierzonego medium
-25…80°C
-25…120°C
pomiar bezpoœredni
ponad 120°C – pomiar z zastosowaniem rurki impulsowej
UWAGA: nie wolno dopuœciæ do zamarzniêcia medium w rurce impulsowej
lub w pobli¿u króæca przetwornika
Konstrukcja
Materia³ króæców i membran
Materia³ obudowy
Stopieñ ochrony obudowy
stal 1.4404 (316L)
stal1.4301 (304)
IP65 (PD), IP67 (PK)
Parametry elektryczne
Sygna³ wyjœciowy
4 ÷ 20 mA dwuprzewodowo
0 ÷ 10 V trzyprzewodowo
Zasilanie
8…36 V DC (Ex 9…28 V)
– system dwuprzewodowy
13…30 V DC – system trzyprzewodowy
B³¹d od zmian napiêcia zasilania 0,005% / V
Szczegó³owe dane odnoœnie parametrów zasilania oraz warunków pracy
przetworników w wykonaniu Ex dostêpne s¹ w DTR przetwornika.
UZAS [ V ] 8V
R[W
]=
0,02 A
Rezystancja obci¹¿enia
(dla wyjœcia pr¹dowego)
Rezystancja obci¹¿enia
R3
20 kW
(dla wyjœcia napiêciowego)
Wykonania specjalne, certyfikaty:
Ex
– wykonanie iskrobezpieczne
MR – wykonanie do zastosowañ morskich – certyfikat DNV
PZH – atest Pañstwowego Zak³adu Higieny
inne
– po uzgodnieniu z konsultantem Aplisens
Schematy po³¹czeñ
elektrycznych
Sposób zamawiania
PR-28 /___/__÷__/___/___
2
Wykonania specjalne:
Ex, MR, PZH, inne – opis
3
1
Pocz¹tek zakresu pomiarowego – odniesiony
do minimum sygna³u wyjœciowego
4 ÷ 20 mA
+ Zasilacz –
Polecamy zasilacz ZL-25 produkcji Aplisens
Koniec zakresu pomiarowego – odniesiony
do maksimum sygna³u wyjœciowego
Typ przy³¹cza elektrycznego: PD, PK
Sygna³ wyjœciowy: 4 ÷ 20 mA lub 0 ÷ 10 V
2
3
1
0 ÷ 10 V
+ Zasilacz –
Przyk³ad: Przetwornik ró¿nicy ciœnieñ PR-28 / wykonanie iskrobezpieczne / zakres 0 ÷ 600 kPa / przy³¹cze
elektryczne kablowe, d³ugoœæ kabla 4,5 m / sygna³ wyjœciowy 4 ÷ 20 mA
PR-28 / Ex / 0 ÷ 600 kPa / PK (kabel 4,5 m) / 4 ÷ 20 mA
APLISENS S.A., 03-192 Warszawa, ul. Morelowa 7, tel. 022 814-07-77
fax 022 814-07-78, www.aplisens.pl, e-mail: [email protected]
II. 12
