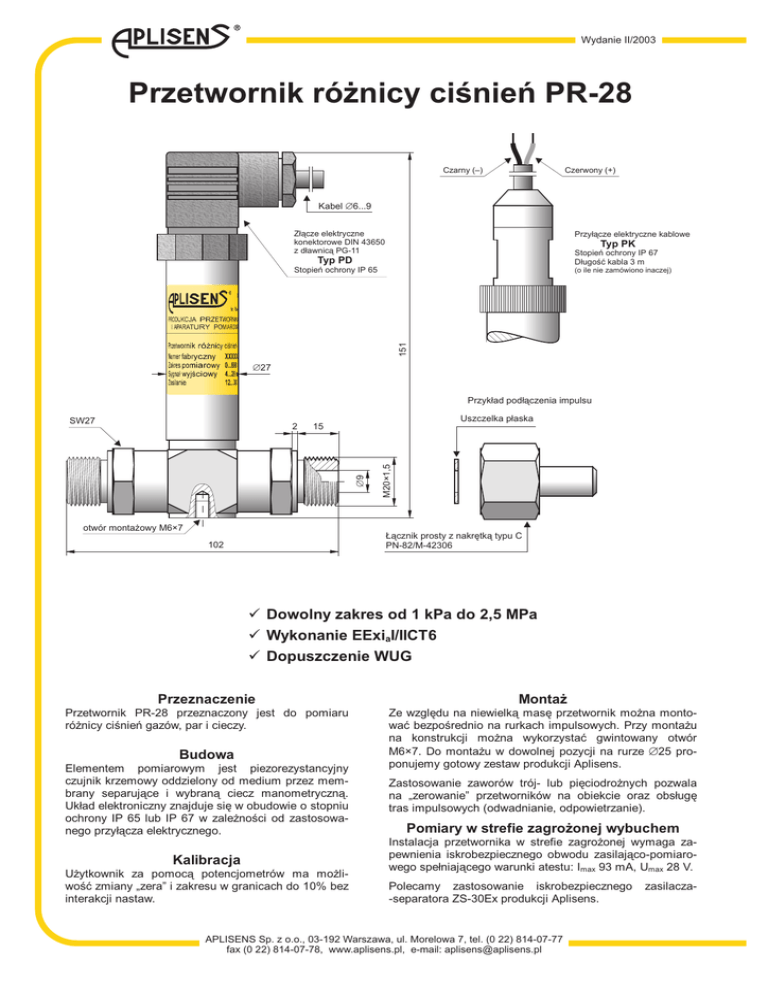

Przetwornik różnicy ciœnień PR-28

Wydanie II/2003
Przetwornik ró¿nicy ciœnieñ PR-28
Czarny (–)
Czerwony (+)
Kabel ∅6...9
Z³¹cze elektryczne
konektorowe DIN 43650
z d³awnic¹ PG-11
Przy³¹cze elektryczne kablowe
Stopieñ ochrony IP 65
(o ile nie zamówiono inaczej)
Typ PK
Stopieñ ochrony IP 67
D³ugoœæ kabla 3 m
151
Typ PD
∅27
Przyk³ad pod³¹czenia impulsu
Uszczelka p³aska
15
∅9
2
otwór monta¿owy M6×7
M20×1,5
SW27
£¹cznik prosty z nakrêtk¹ typu C
PN-82/M-42306
102
ü Dowolny zakres od 1 kPa do 2,5 MPa
ü Wykonanie EExiaI/IICT6
ü Dopuszczenie WUG
Przeznaczenie
Przetwornik PR-28 przeznaczony jest do pomiaru
ró¿nicy ciœnieñ gazów, par i cieczy.
Budowa
Elementem pomiarowym jest piezorezystancyjny
czujnik krzemowy oddzielony od medium przez membrany separuj¹ce i wybran¹ ciecz manometryczn¹.
Uk³ad elektroniczny znajduje siê w obudowie o stopniu
ochrony IP 65 lub IP 67 w zale¿noœci od zastosowanego przy³¹cza elektrycznego.
Kalibracja
U¿ytkownik za pomoc¹ potencjometrów ma mo¿liwoœæ zmiany „zera” i zakresu w granicach do 10% bez
interakcji nastaw.
Monta¿
Ze wzglêdu na niewielk¹ masê przetwornik mo¿na montowaæ bezpoœrednio na rurkach impulsowych. Przy monta¿u
na konstrukcji mo¿na wykorzystaæ gwintowany otwór
M6×7. Do monta¿u w dowolnej pozycji na rurze ∅25 proponujemy gotowy zestaw produkcji Aplisens.
Zastosowanie zaworów trój- lub piêciodro¿nych pozwala
na „zerowanie” przetworników na obiekcie oraz obs³ugê
tras impulsowych (odwadnianie, odpowietrzanie).
Pomiary w strefie zagro¿onej wybuchem
Instalacja przetwornika w strefie zagro¿onej wymaga zapewnienia iskrobezpiecznego obwodu zasilaj¹co-pomiarowego spe³niaj¹cego warunki atestu: Imax 93 mA, Umax 28 V.
Polecamy zastosowanie iskrobezpiecznego
-separatora ZS-30Ex produkcji Aplisens.
APLISENS Sp. z o.o., 03-192 Warszawa, ul. Morelowa 7, tel. (0 22) 814-07-77
fax (0 22) 814-07-78, www.aplisens.pl, e-mail: [email protected]
zasilacza-
Wydanie II/2003
Dowolny zakres pomiarowy 1 kPa ÷ 2,5 MPa
Dane techniczne
10 kPa
Dopuszczalne ciœnienie statyczne
Dopuszczalne przeci¹¿enie
(powtarzalne – bez histerezy)
Przeci¹¿enie uszkadzaj¹ce
B³¹d podstawowy
B³¹d temperaturowy na 10°C
Zakres pomiarowy
40 kPa
50 kPa
200 kPa
100 kPa
0,5%
typowy 0,3%
maksymalny 0,4%
400 kPa
do 2,5 MPa
3 × zakres
(maks. 3,4 MPa)
4 × zakres (maks. 6 MPa)
0,3%
typowy 0,2%
maksymalny 0,3%
UWAGA: Realizacja pomiaru ró¿nicy ciœnieñ w warunkach ciœnienia statycznego wy¿szego ni¿ dopuszczalne przeci¹¿enie przetwornika jest ryzykowne. W takiej sytuacji polecamy zastosowanie przetworników APR-2000 lub PR-54 produkcji
Aplisens odpornych na przeci¹¿enie pe³nym ciœnieniem statycznym 4 MPa.
Histereza, powtarzalnoϾ
Zakres temperatur kompensacji
Zakres temperatur pracy (temp. otoczenia)
Zakres temperatur mierzonego medium
0,05%
0 ÷ 70°C
-25 ÷ 80°C
-25 ÷ 95°C – pomiar bezpoœredni
ponad 95°C – pomiar z zastosowaniem rurki impulsowej
UWAGA: nie wolno dopuœciæ do zamarzniêcia medium w rurce impulsowej lub w pobli¿u króæca przetwornika
Polecamy standardowe zakresy:
40; 100; 250; 600 kPa; 1; 1,6; 2,5 MPa
-10...10; -100...100 kPa
Sygna³ wyjœciowy 4 ÷ 20 mA w systemie dwuprzewodowym
0 ÷ 10 V w systemie trzyprzewodowym
Zasilanie 10,5 ÷ 30 V DC (EEx do 28 V)
– system dwuprzewodowy
15 ÷ 30 V DC – system trzyprzewodowy
B³¹d od zmian napiêcia zasilania 0,005% / V
Materia³ króæców i membran
00H17N14M2 (316Lss)
Rezystancja obci¹¿enia R [Ω] ≤
(dla wyjœcia pr¹dowego)
Uzas [ V] − 10,5 V
0,02 A
Materia³ obudowy 0H18N9 (304ss)
Wykonania specjalne, certyfikaty:
EEx – wykonanie iskrobezpieczne
WUG – dopuszczenie Wy¿szego Urzêdu Górniczego
PZH – atest Pañstwowego Zak³adu Higieny
inne – po uzgodnieniu z konsultantem Aplisens, tel. (0 22) 814-07-77
Schematy po³¹czeñ
elektrycznych
Sposób zamawiania
2
PR-28 /___/__÷__/___/___
3
1
4 ÷ 20 mA
+ Zasilacz –
Wykonanie specjalne:
EEx, WUG, PZH, inne – opis
np. ZL-24
prod. Aplisens
Pocz¹tek zakresu pomiarowego – odniesiony do wy. 4 mA
Koniec zakresu pomiarowego – odniesiony do wy. 20 mA
Typ przy³¹cza elektrycznego: PD, PK
Sygna³ wyjœciowy: 4 ÷ 20 mA lub 0 ÷ 10 V
2
3
1
0 ÷ 10 V
Zasilanie
10,5 ÷ 30 V DC
Przyk³ad: Przetwornik ró¿nicy ciœnieñ PR-28 / wykonanie iskrobezpieczne / zakres 0 ÷ 600 kPa / przy³¹cze
elektryczne kablowe, d³ugoœæ kabla 4,5 m / sygna³ wyjœciowy 4 ÷ 20 mA
PR-28 / EEx / 0 ÷ 600 kPa / PK (kabel 4,5 m) / 4 ÷ 20 mA
