Szczegóły konstrukcji - FERMACELL Powerpanel H2O

Szczegóły konstrukcji - FERMACELL Powerpanel H2O
Ściany działowe

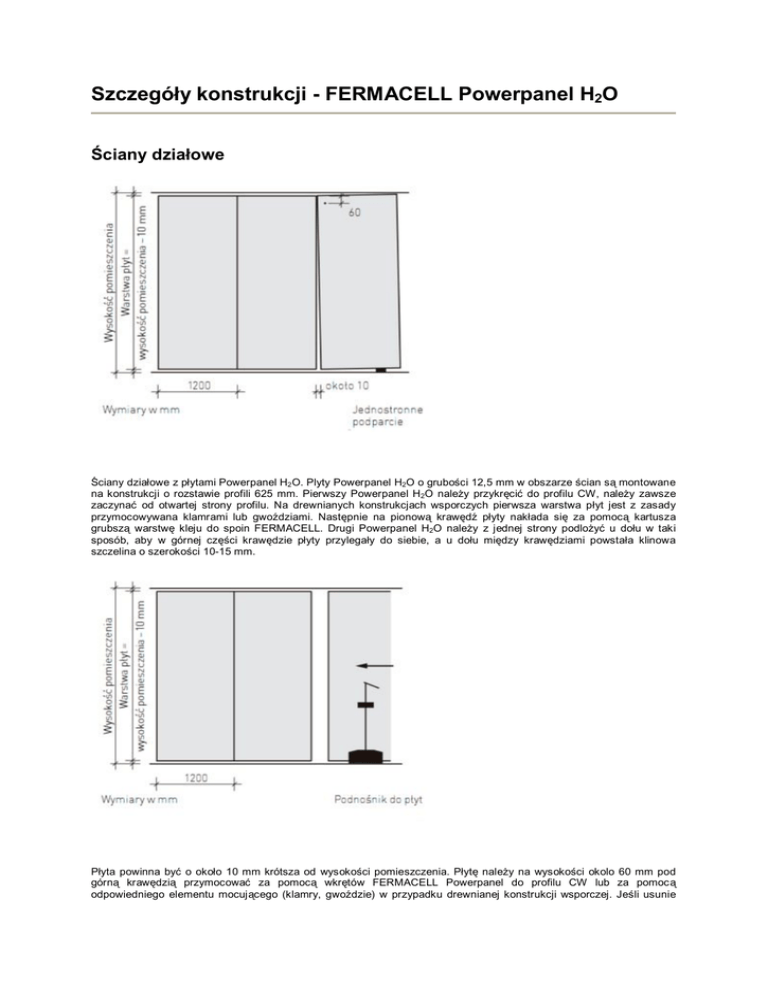

Ściany działowe z płytami Powerpanel H2 O. Plyty Powerpanel H2O o grubości 12,5 mm w obszarze ścian są montowane
na konstrukcji o rozstawie profili 625 mm. Pierwszy Powerpanel H2O należy przykręcić do profilu CW, należy zawsze
zaczynać od otwartej strony profilu. Na drewnianych konstrukcjach wsporczych pierwsza warstwa płyt jest z zasady
przymocowywana klamrami lub gwoździami. Następnie na pionową krawędź płyty nakłada się za pomocą kartusza
grubszą warstwę kleju do spoin FERMACELL. Drugi Powerpanel H2O należy z jednej strony podlożyć u dołu w taki
sposób, aby w górnej części krawędzie płyty przylegały do siebie, a u dołu między krawędziami powstała klinowa
szczelina o szerokości 10-15 mm.
Płyta powinna być o około 10 mm krótsza od wysokości pomieszczenia. Płytę należy na wysokości okolo 60 mm pod
górną krawędzią przymocować za pomocą wkrętów FERMACELL Powerpanel do profilu CW lub za pomocą
odpowiedniego elementu mocującego (klamry, gwoździe) w przypadku drewnianej konstrukcji wsporczej. Jeśli usunie
się podkładkę spod drugiej płyty, dociska ona własnym ciężarem pierwszą płytę. Dzięki temu klej zostanie ściśnięty, a
spoina uszczelniona. Umocowanie płyty przebiega płynnie z góry do dołu. Przy montażu płyt można ewentualnie
zastosować również podnośnik do płyt. Również przy tym sposobie montażu należy jednak zapewnić aby płyty
Powerpanel H2 O odpowiednio wycisnęły klej do spoin. W tym przypadku przykręcanie należy rozpoczynać od środka.
Sufity podwieszane
W przypadku stropów podwieszanych odległość konstrukcji nośnych określa się zgodnie z podaną tabelą. Inne
konstrukcje nośne muszą być zmierzone tak, żeby strzałka ugięcia wynosiła do 1/500 odległości nośników. Konstrukcje
nośne muszą być nawzajem połączone odpowiednimi elementami mocującymi: w przypadku drewna są to wkręty,
gwoździe gwintowane lub klamry, w przypadku profili metalowych specjalne łączniki. W przypadku stropów maksymalny
rozstaw nośników wynosi 500 mm, płyta jest przymocowywana wkrętami w odległości ≤ 200 mm, klamrami lub
gwoździami w rozstawie ≤ 150 mm.
konstrukcja nośna
dozwolone rozstawy osiowe
konstrukcji nośnej w mm 1),
jednowarstwowe poszycie
15 kg/m²
profile z blachy stalowej
profil podstawowy
CD 60 x 27 x 06
900
profil nośny
CD 60 x 27 x 06
1.000
łaty drewniane (szerokość x wysokość) (mm x mm)
łata główna
48 x 24
700
mocowana bezpośrednio
50 x 30
850
60 x 40
1.000
łata główna
30 x 50 (2)
1.000
podwieszona
40 x 60
1.200
łata nośna
48 x 24
700
50 x 30
850
60 x 40
1.100
1)
Rozstawy osiowe konstrukcji nośnej w przypadku profili podstawowych lub łat podstawowych oznaczają odstęp
między wieszakami, a w przypadku profili nośnych i łat nośnych oznacza odstęp między osiami profili głównych i łat
głównych.
2)
Jedynie w połączeniu z łatami nośnymi o szerokości 50 mm i wysokości 30 mm.
Spoiny dylatacyjne (pionowe oddzielanie konstrukcji)
Spoiny dylatacyjne muszą być w konstrukcjach z płyt FERMACELL Powerpanel H2O w zasadzie umieszczone w taki
sposób, aby odpowiadaly miejscom dylatacji budowli. Ich posuw musi być ≥ od posuwu dylatacji budynku. Należy przy
tym pamiętać o tym, aby dylatacja obejmowała zarówno poszycie FERMACELL Powerpanel H2O, jak i konstrukcję
ściany (szkielet).
Drewniana konstrukcja nośna
Dylatacja poszycia: pod wpływem zmiany wilgotności powietrza drewniana konstrukcja nośna i poszycie z płyt
FERMACELL Powerpanel H2O rozciągają i kurczą w różny sposób, dlatego należy przewidzieć dylatacje w poszyciu w
odległości maksymalnie 8m (otwarte połączenie czołowe płyt, nie może być szpachlowane ani klejone). Dylatacja
najkorzystniej powinna być wykonana w miejscach niewidocznych, np. za połączeniem ze ścianą poprzeczną.
Metalowa konstrukcja nośna
Oprócz rozciągania i kurczenia się poszycia z płyt FERMACELL Powerpanel H2O w związku ze zmianami wilgotności
powietrza dochodzą w tym przypadku zmiany długości konstrukcji metalowej w zależności od temperatury. Konstrukcje
te muszą posiadać wykonaną dylatację w odleglościach maksymalnie 8m. Konstrukcje i wykonanie spoin dylatacyjnych
w przypadku ścian montowanych z jednowarstwowym lub dwuwarstwowym pokazane na ilustracjach. Należy pamiętać
o tym, żeby zarówno w poszyciu z płyt FERMACELL Powerpanel H2O, jak i w konstrukcji nośnej poszczególne ściany
muszą być rozdzielone. Oprócz tego należy wziąć pod uwagę wymagania izolacji akustycznej i ochrony
przeciwpożarowej.
