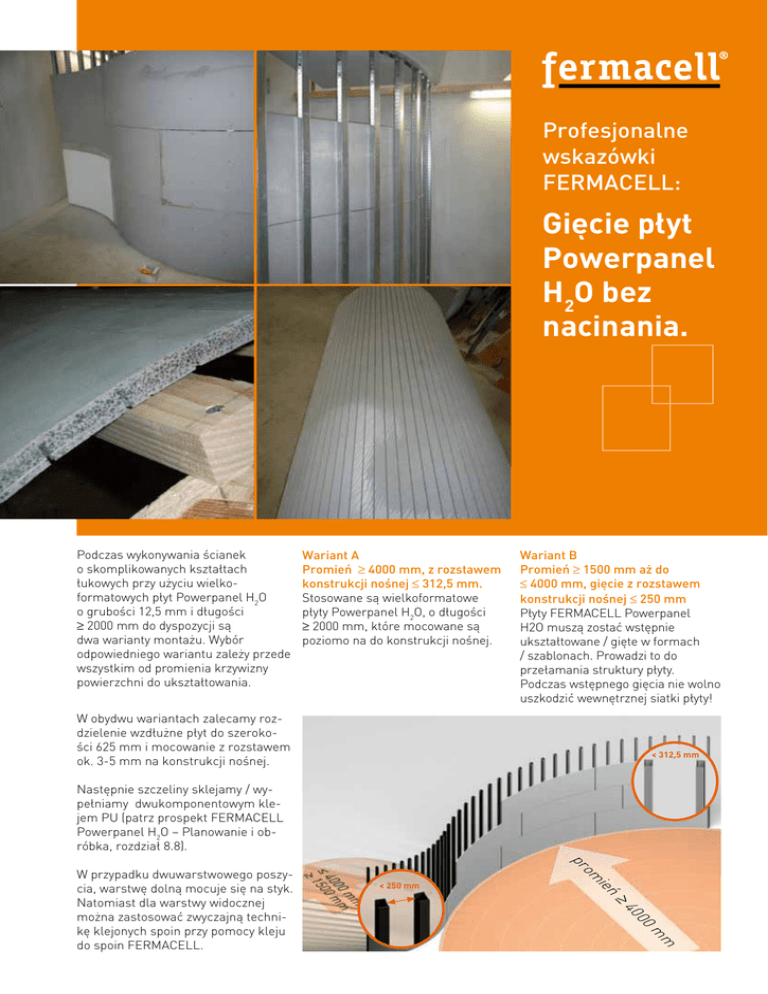

Gięcie płyt Powerpanel H2O

Profesjonalne
wskazówki
FERMACELL:
Gięcie płyt
Powerpanel
H2O bez
nacinania.
Podczas wykonywania ścianek
o skomplikowanych kształtach
łukowych przy użyciu wielko­
formatowych płyt Powerpanel H2O
o grubości 12,5 mm i długości
≥ 2000 mm do dyspozycji są
dwa warianty montażu. Wybór
odpowiedniego wariantu zależy przede
wszystkim od promienia krzywizny
powierzchni do ukształtowania.
Wariant A
Promień ≥ 4000 mm, z rozstawem
konstrukcji nośnej ≤ 312,5 mm.
Stosowane są wielkoformatowe
płyty Powerpanel H2O, o długości
≥ 2000 mm, które mocowane są
poziomo na do konstrukcji nośnej.
Wariant B
Promień ≥ 1500 mm aż do
≤ 4000 mm, gięcie z rozstawem
konstrukcji nośnej ≤ 250 mm
Płyty FERMACELL Powerpanel
H2O muszą zostać wstępnie
ukształtowane / gięte w formach
/ szablonach. Prowadzi to do
przełamania struktury płyty.
Podczas wstępnego gięcia nie wolno
uszkodzić wewnętrznej siatki płyty!
W obydwu wariantach zalecamy roz­
dzielenie wzdłużne płyt do szeroko­
ści 625 mm i mocowanie z rozstawem
ok. 3-5 mm na konstrukcji nośnej.
< 312,5 mm
Następnie szczeliny sklejamy / wy­
pełniamy dwukomponentowym kle­
jem PU (patrz prospekt FERMACELL
­Powerpanel H2O – Planowanie i ob­
róbka, rozdział 8.8).
< 250 mm
ń
ie
om
pr
≥
40
00
m
m
W przypadku dwuwarstwowego poszy­
cia, warstwę dolną mocuje się na styk.
Natomiast dla warstwy widocznej
można zastosować zwyczajną techni­
kę klejonych spoin przy pomocy kleju
do spoin FERMACELL.
Profesjonalne wskazówki FERMACELL:
Gięcie płyt Powerpanel H2O z nacięciem płyt.
W płytach FERMACELL Powerpanel
H2O należy przed wygięciem krzy­
wizny do wymaganego promienia
wykonać od 7 do 10 nacięć na głę­
bokość min 7 mm, maksymalnie
9 mm. Odległość między kolejny­
mi nacięciami nie może być mniej­
sza niż 35 mm. Promień wygię­
cia można wyliczyć w prosty sposób
(patrz materiały na stronie www.fer­
macell.pl, w dziale „Do pobrania”,
Szpachlowanie całej powierzchni przy zastosowaniu siatki wzmacniającej
FERMACELL jest nieodłącznym elementem całej, opatentowanej techno­
logii i umożliwia, przy bardzo małych promieniach gięcia, całkowitą re­
zygnację ze stosowania konstrukcji nośnej w miejscach gięcia płyt.
Do łączenia ze sobą giętych płyt
należy stosować wyłącznie me­
todę klejenia na styk klejem do
spoin FERMACELL.
Pod tym względem obróbka płyt
nie różni się niczym od normal­
nej obróbki płyt FERMACELL
­P owerpanel H2O. W przypad­
ku poszyć dwuwarstwowych mo­
żemy przy pomocy tej technolo­
gii wznosić konstrukcje samo­
dzielnie stojących zabudów, ta­
kich jak np. kabiny prysznico­
we, słupki, ścianki działowe róż­
nych kształtów itp . Wszystko to
bez żadnych dodatkowych kon­
strukcji nośnych, metodą kleje­
nia poszczególnych płyt ze sobą
FERMACELL® jest zastrzeżonym znakiem towarowym i nazwą firmy grupy XELLA
Informacje techniczne FERMACELL: Poniedziałek – piątek w godz. od 9.00 do 16.00
Konsultacje projektowe: region Płn, Telefon: +480 603 93 01 79. region Płd, Telefon: +480 603 93 01 78,
Konsultacje montażowe: + 480 601 22 95 25,
Materiały informacyjne: Tel.: +48 22 645 13 38, Faks: +48 22 645 15 59, e-mail: [email protected]
konstrukcje gięte). Nacięcia na­
leży zawsze wykonywać po stro­
nie wewnętrznego promienia gię­
cia. Powierzchnię płyt, po wygię­
ciu i przymocowaniu do konstruk­
cji nośnej, szpachlujemy elastycz­
nym klejem ­FERMACELL lub lekką
wyprawą FERMACELL P
­ owerpanel
HD na siatce wzamacniającej
­FERMACELL. Tak wykończona po­
wierzchnia krzywizny nie wyma­
ga zastosowania konstrukcji nośnej
w miejscu gięcia. Możliwość wyko­
nania łukowych ścian może znacz­
nie ułatwić wykonanie nietypowych
rozwiązań projektowych.
Kolejne kroki podczas wykonywania nacięć w płycie
przy pomocy kleju do podłóg
FERMACELL. Do wznoszenia ta­
kich zabudów zalecamy stoso­
wanie wielkoformatowych płyt
­F ERMACELL Powerpanel H 2O.
Fermacell
Systemy suchej zabudowy
Ul. Migdałowa 4,
02-796 Warszawa
Tel.: 22 645 13 38,-9
Fax.: 22 645 15 59
E-mail: [email protected]
www.fermacell.pl
PL/2.2010/0/PV
Promień ≥ 150 mm ≤ 1500 mm
bez konieczności stosowania
konstrukcji nośnej w miejscu
wygięcia płyty
