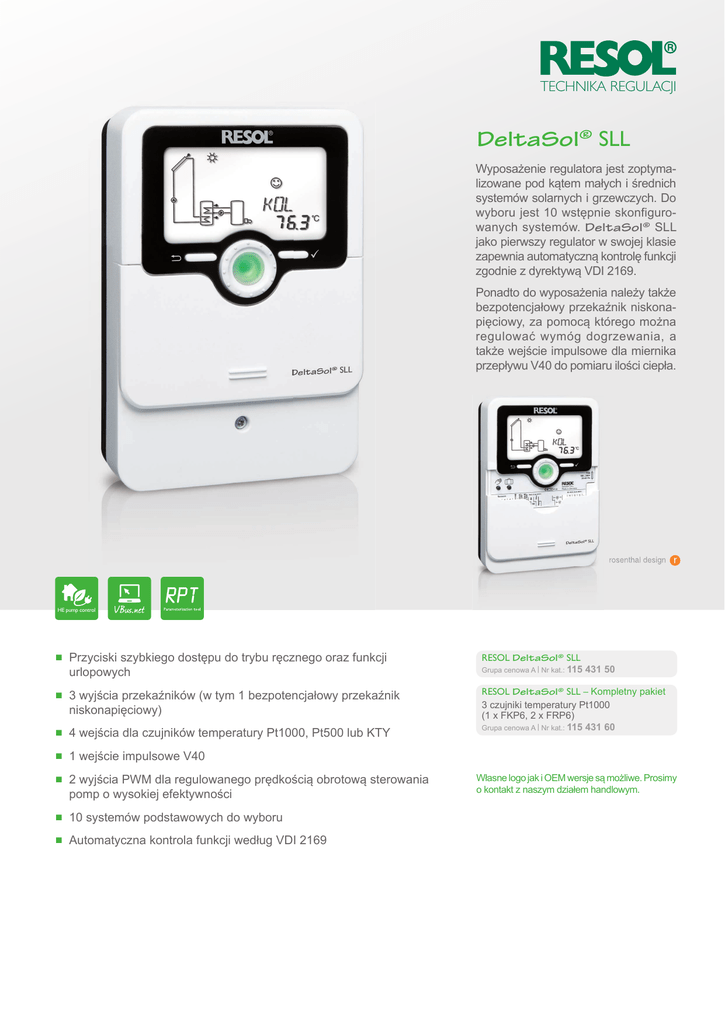

DeltaSol® SLL

TECHNIKA REGULACJI
DeltaSol® SLL
Wyposażenie regulatora jest zoptymalizowane pod kątem małych i średnich
systemów solarnych i grzewczych. Do
wyboru jest 10 wstępnie skonfigurowanych systemów. DeltaSol® SLL
jako pierwszy regulator w swojej klasie
zapewnia automatyczną kontrolę funkcji
zgodnie z dyrektywą VDI 2169.
Ponadto do wyposażenia należy także
bezpotencjałowy przekaźnik niskonapięciowy, za pomocą którego można
regulować wymóg dogrzewania, a
także wejście impulsowe dla miernika
przepływu V40 do pomiaru ilości ciepła.
HE pump control
■ Przyciski szybkiego dostępu do trybu ręcznego oraz funkcji
urlopowych
RESOL DeltaSol® SLL
Grupa cenowa A | Nr kat.: 115 431 50
■ 3 wyjścia przekaźników (w tym 1 bezpotencjałowy przekaźnik
niskonapięciowy)
RESOL DeltaSol® SLL – Kompletny pakiet
3 czujniki temperatury Pt1000
(1 x FKP6, 2 x FRP6)
Grupa cenowa A | Nr kat.: 115 431 60
■ 4 wejścia dla czujników temperatury Pt1000, Pt500 lub KTY
■ 1 wejście impulsowe V40
■ 2 wyjścia PWM dla regulowanego prędkością obrotową sterowania
pomp o wysokiej efektywności
■ 10 systemów podstawowych do wyboru
■ Automatyczna kontrola funkcji według VDI 2169
Własne logo jak i OEM wersje są możliwe. Prosimy
o kontakt z naszym działem handlowym.
PODŁĄCZENIE ELEKTRYCZNE
DANE TECHNICZNE
T2A
100 ... 240V
50-60 Hz
1
2
3
4
R4
5
6
7
8
R1
L
166
R2
R2
11
L
N
9
10
R1
GND
R1-R2|1 (1) A 240V~
VBus
R4
R4|1 (1) A 30V
DeltaSol® SLL
Made in Germany
VBus
PWM B
V40
S4
S2
S3
S1
Sensors
PWM A
IP 20
N
N
N
N
47
SCHEMATY
110
Wejścia: 4 wejść na czujniki temperatury Pt1000,
Pt500 lub KTY, 1 wejście impulsowe V40
System solarny z
1 zasobnikiem
System solarny z 2 zasobnikami i wymianą ciepła
System solarny z 1 zasobnikiem i dogrzewaniem
System solarny z 1 zasobnikiem i zaworem 3-drożnym
do ładowania warstwowego
zasobnika
Wyjścia: 2 przekaźniki półprzewodnikowe,
1 bezpotencjałowy przekaźnik zwierny,
2 wyjścia PWM
Częstotliwość PWM: 1000 Hz
Napięcie PWM: 10,5 V
Moc przełączania na przekaźnik:
1 (1) A 240 V~ (przekaźnik półprzewodnikowy)
1 (1) A 30 V⎓
(bezpotencjałowy przekaźnik zwierny)
System solarny z 2 zasobnikami i logiką zaworu
System solarny z 2 zasobnikami i logiką pompy
System solarny z dachem
wschodnim / zachodnim
System solarny z 1 zasobnikiem i kotłem na paliwa
stałe
Całkowita moc przełączania: 2 A 240 V~
Zasilanie: 100 … 240 V~ (50 … 60 Hz)
Typ przyłącza: Y
Standby: 0,71 W
Regulator temperatury klasy: I
Dodatek do efektywności energetycznej: 1 %
Zasada działania: typ 1.B.C.Y
Znamionowe napięcie udarowe: 2,5 kV
AKCESORIA
Złącze danych: RESOL VBus®
RESOL moduł komunikacyjny KM2
Zawiera CD, przewód LAN,
zasilacz oraz fabrycznie
zamontowany przweód
VBus®
Grupa cenowa A | Nr kat.: 180
Czujniki przepływu V40 w
różnych wersjach
012 10
RESOL SP10
Ochronnik przepięciowy czujnika
Grupa cenowa A | Nr kat.:
180 110 70
Wydatek prądu VBus®: 60 mA
RESOL V40
RESOL AM1
Moduł alarmowy AM1 służy do
sygnalizowania błędów instalacji
Grupa cenowa A | Nr kat.:
180 008 70
Funkcje: licznik godzin pracy, funkcja kolektora rurowego, funkcja termostatu, regulacja
prędkości obrotowej i pomiar ilości ciepła, nastawialne parametry systemowe i możliwość
dołączenia opcji (za pomocą menu), funkcja
bilansu i diagnozy, kontrola funkcji według
VDI 2169
Materiał obudowy: tworzywo sztuczne, PC-ABS/PMMA
Montaż: montaż na ścianie, możliwość montażu w tablicy sterowniczej
Wskazanie / wyświetlacz: wyświetlacz
monitorowania systemu do wizualizacji
instalacji, 16-segmentowy wyświetlacz, 8
symboli, kontrolka ( pokrętło Lightwheel®)
i podświetlenie tła
Obsługa: 4 przyciski i 1 pokrętło nastawcze
(Lightwheel®)
Klasa ochronności: I
Temperatura otoczenia: 0 … 40 °C
Stopień zanieczyszczenia: 2
© RESOL – Elektronische Regelungen GmbH ■ [email protected] ■ www.resol.com
Szerokość / Wysokość / Głębokość :
110 x 166 x 47 mm
11211415 pl 20160831
Stopień ochrony (IP): IP 20 / DIN EN 60529
