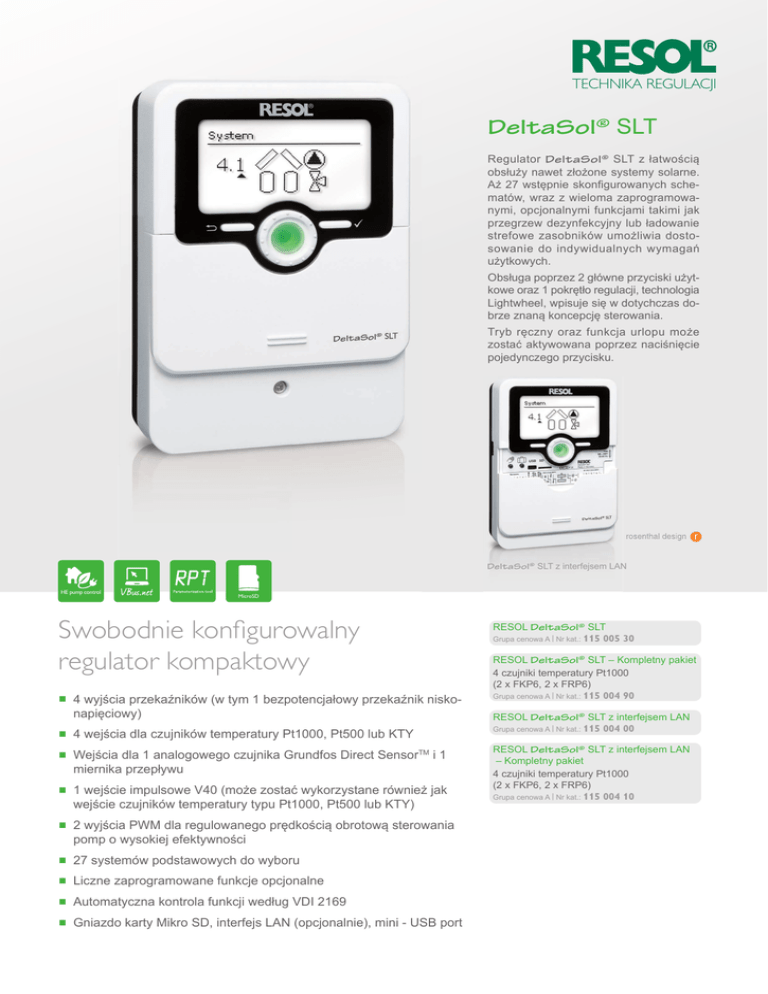

Swobodnie konfigurowalny regulator kompaktowy

TECHNIKA REGULACJI
DeltaSol® SLT
Regulator DeltaSol® SLT z łatwością
obsłuży nawet złożone systemy solarne.
Aż 27 wstępnie skonfigurowanych schematów, wraz z wieloma zaprogramowanymi, opcjonalnymi funkcjami takimi jak
przegrzew dezynfekcyjny lub ładowanie
strefowe zasobników umożliwia dostosowanie do indywidualnych wymagań
użytkowych.
Obsługa poprzez 2 główne przyciski użytkowe oraz 1 pokrętło regulacji, technologia
Lightwheel, wpisuje się w dotychczas dobrze znaną koncepcję sterowania.
Tryb ręczny oraz funkcja urlopu może
zostać aktywowana poprzez naciśnięcie
pojedynczego przycisku.
DeltaSol® SLT z interfejsem LAN
HE pump control
MicroSD
Swobodnie konfigurowalny
regulator kompaktowy
■ 4 wyjścia przekaźników (w tym 1 bezpotencjałowy przekaźnik niskonapięciowy)
■ 4 wejścia dla czujników temperatury Pt1000, Pt500 lub KTY
■ Wejścia dla 1 analogowego czujnika Grundfos Direct SensorTM i 1
miernika przepływu
■ 1 wejście impulsowe V40 (może zostać wykorzystane również jak
wejście czujników temperatury typu Pt1000, Pt500 lub KTY)
■ 2 wyjścia PWM dla regulowanego prędkością obrotową sterowania
pomp o wysokiej efektywności
■ 27 systemów podstawowych do wyboru
■ Liczne zaprogramowane funkcje opcjonalne
■ Automatyczna kontrola funkcji według VDI 2169
■ Gniazdo karty Mikro SD, interfejs LAN (opcjonalnie), mini - USB port
RESOL DeltaSol® SLT
Grupa cenowa A | Nr kat.: 115 005 30
RESOL DeltaSol® SLT – Kompletny pakiet
4 czujniki temperatury Pt1000
(2 x FKP6, 2 x FRP6)
Grupa cenowa A | Nr kat.: 115 004 90
RESOL DeltaSol® SLT z interfejsem LAN
Grupa cenowa A | Nr kat.: 115 004 00
RESOL DeltaSol® SLT z interfejsem LAN
– Kompletny pakiet
4 czujniki temperatury Pt1000
(2 x FKP6, 2 x FRP6)
Grupa cenowa A | Nr kat.: 115 004 10
PODŁĄCZENIE ELEKTRYCZNE
DANE TECHNICZNE
T4A
100 ... 240V
50-60 Hz
USB SD
GND
1
2
3
4
R4
5
6
7
8
166
R1
R2
R3
L
S7
9
10
DeltaSol® SLT
Made in Germany
R1-R3|1 (1) A 240V~
S6
VBus
R4
R4|1 (1) A 30V
VBus
0-10V
PWM B
0-10V
PWM A
S4
S2
S3
S1
Sensors
S5/V40
IP 20
N
R3
11
N
R2
N
R1
L
N
N
czujnik 6: Grundfos Direct Sensor , czujnik 7: FlowRotor
TM
47
SCHEMATY
System solarny z 1 zasobnikiem
System solarny z 1 zasobnikiem i wymianą ciepła
System solarny z 1
zasobnikiem i dogrzewem z
drugiego źródła ciepła
Instalacja solarna z ładowaniem warstwowym zasobnika
i kocioł na paliwo stałe
System solarny z 1 zasobnikiem, podwyższeniem
powrotu obiegu grzewczego
i dogrzewem z drugiego
źródła ciepła
System solarny z warstwowym zasobnikiem i podwyższeniem temperatury powrotu
obiegu grzewczego
System solarny z ładowaniem warstwowym
zasobnika
System solarny ze zrzutem
płynu solarnego wraz z
dodatkową pompą wspomagającą napełnienie*
* Przykłady zastosowania
AKCESORIA
RESOL Rejestrator danych DL2
RESOL Rejestrator danych DL3
Do wizualizacji poprzez VBus.
net wraz z kartą SD, przewodem internetowym, zasilaczem sieciowym i przewodem
VBus®
Grupa cenowa A | Nr kat.: 180
007 10
VFS / RPS Grundfos Direct SensorTM
Czujniki analogowe w różnych wersjach
Do wizualizacji poprzez
Vbus.net wraz z kartą SD,
przewodem internetowym,
zasilaczem sieciowym i
przewodem VBus®
Grupa cenowa A | Nr kat.: 180
009 90
RESOL SP10
Ochronnik przepięciowy czujnika
Grupa cenowa A | Nr kat.:
180 110 70
Adapter karty MicroSD
Karta MikroSD, pojemność 4 GB
wraz z adapterem
RESOL V40
Czujniki przepływu V40 w
różnych wersjach
Grupa cenowa C | Nr kat.:
180 007 41
© RESOL – Elektronische Regelungen GmbH ■ [email protected] ■ www.resol.de
Wejścia: 4 wejść na czujniki temperatury
Pt1000, Pt500 lub KTY, 1 analogowy czujnik
Grundfos Direct Sensor™, 1 FlowRotor, 1 wejście impulsowe V40 (może zostać wykorzystane również jak wejście czujników temperatury
typu Pt1000, Pt500 lub KTY)
Wyjścia: 3 przekaźniki półprzewodnikowe, 1
bezpotencjałowy przekaźnik zwierny, 2 wyjścia
PWM (przełączane w zakresie 0 -10 V)
Częstotliwość PWM: 512 Hz
Napięcie PWM: 10.8 V
Moc przełączania na przekaźnik:
1 (1) A 240 V~ (przekaźnik półprzewodnikowy)
1 (1) A 30 V⎓ / 240 V~ (bezpotencjałowy
przekaźnik zwierny)
Całkowita moc przełączania: 3 A 240 V~
Zasilanie: 100 ... 240 V~ (50 ... 60 Hz)
Typ przyłącza: Y
Standby: 0.68 W (bez interfejsu LAN), 1.43 W
(z interfejsem LAN)
Regulator temperatury klasy: I
Dodatek do efektywności energetycznej:
1%
Zasada działania: typ 1.B.C.Y
Znamionowe napięcie udarowe: 2,5 kV
Złącze danych: RESOL VBus ®, adapter
karty MicroSD, interfejs LAN (opcjonalnie),
mini - USB port
Wydatek prądu VBus®: 60 mA
Funkcje: licznik godzin pracy, funkcja kolektora rurowego, ładowanie strefowe zasobników,
wymiennik ciepła, kontrola przepływu, pomiar
ciepła, nastawialne parametry systemowe
i możliwość dołączenia opcji (za pomocą
menu), funkcja bilansu i diagnozy, kontrola
funkcji według VDI 2169
Materiał obudowy: tworzywo sztuczne, PC-ABS/PMMA
Montaż: montaż na ścianie, możliwość montażu w tablicy sterowniczej
Wskazanie / wyświetlacz: wyświetlacz w pełni
grafi czny, kontrolka (Lightwheel®)
Obsługa: 4 przyciski i 1 pokrętło nastawcze
(Lightwheel®)
Stopień ochrony (IP): IP 20 / DIN EN 60529
Klasa ochronności: I
Temperatura otoczenia: 0 … 40 °C
Stopień zanieczyszczenia: 2
Wymiary: 110 x 166 x 47 mm
11211409 pl
110
