M-213 Stopień dachowy do dachów krytych blachą z EPDM

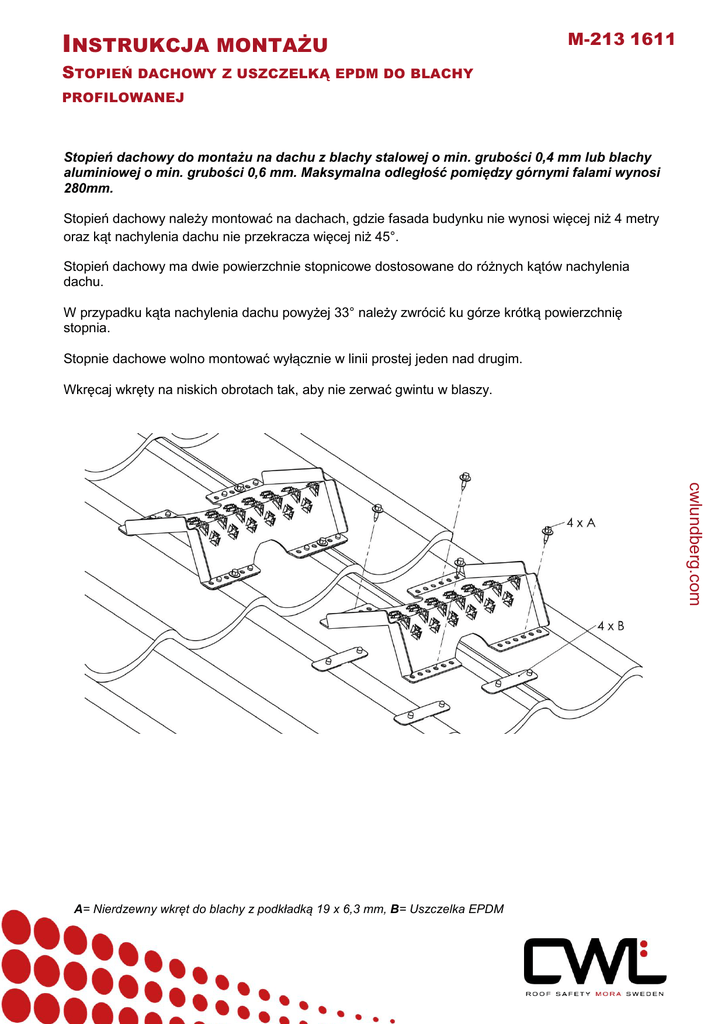

INSTRUKCJA MONTAŻU
STOPIEŃ
M-213 1611
DACHOWY Z USZCZELKĄ EPDM DO BLACHY
PROFILOWANEJ
Stopień dachowy do montażu na dachu z blachy stalowej o min. grubości 0,4 mm lub blachy
aluminiowej o min. grubości 0,6 mm. Maksymalna odległość pomiędzy górnymi falami wynosi
280mm.
Stopień dachowy należy montować na dachach, gdzie fasada budynku nie wynosi więcej niż 4 metry
oraz kąt nachylenia dachu nie przekracza więcej niż 45°.
Stopień dachowy ma dwie powierzchnie stopnicowe dostosowane do różnych kątów nachylenia
dachu.
W przypadku kąta nachylenia dachu powyżej 33° należy zwrócić ku górze krótką powierzchnię
stopnia.
Stopnie dachowe wolno montować wyłącznie w linii prostej jeden nad drugim.
Wkręcaj wkręty na niskich obrotach tak, aby nie zerwać gwintu w blaszy.
cwlundberg.com
A= Nierdzewny wkręt do blachy z podkładką 19 x 6,3 mm, B= Uszczelka EPDM
