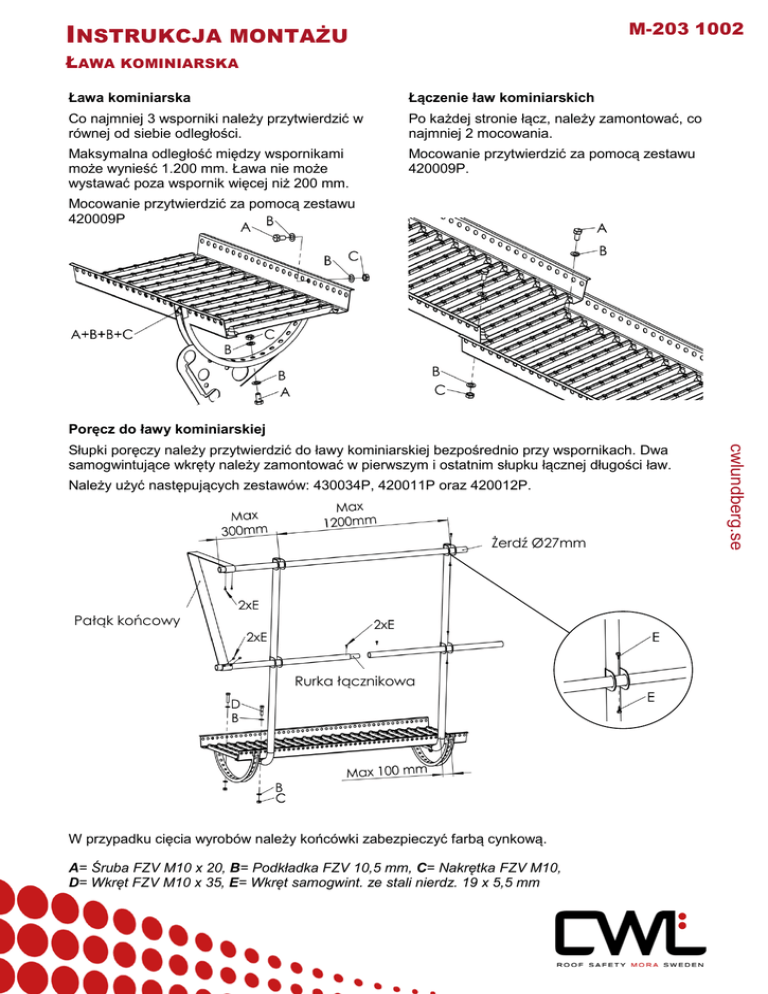

instrukcja montażu

M-203 1002
INSTRUKCJA MONTAŻU
ŁAWA
KOMINIARSKA
Ława kominiarska
Łączenie ław kominiarskich
Co najmniej 3 wsporniki należy przytwierdzić w
równej od siebie odległości.
Po każdej stronie łącz, należy zamontować, co
najmniej 2 mocowania.
Maksymalna odległość między wspornikami
może wynieść 1.200 mm. Ława nie może
wystawać poza wspornik więcej niż 200 mm.
Mocowanie przytwierdzić za pomocą zestawu
420009P.
Mocowanie przytwierdzić za pomocą zestawu
420009P
Poręcz do ławy kominiarskiej
Należy użyć następujących zestawów: 430034P, 420011P oraz 420012P.
Żerdź Ø27mm
Pałąk końcowy
Rurka łącznikowa
W przypadku cięcia wyrobów należy końcówki zabezpieczyć farbą cynkową.
A= Śruba FZV M10 x 20, B= Podkładka FZV 10,5 mm, C= Nakrętka FZV M10,
D= Wkręt FZV M10 x 35, E= Wkręt samogwint. ze stali nierdz. 19 x 5,5 mm
cwlundberg.se
Słupki poręczy należy przytwierdzić do ławy kominiarskiej bezpośrednio przy wspornikach. Dwa
samogwintujące wkręty należy zamontować w pierwszym i ostatnim słupku łącznej długości ław.
M-205 1002
INSTRUKCJA MONTAŻU
DRABINA STOPNIOWA DACHOWA
Drabina stopniowa dachowa
Drabinę dachową instaluje się tak, by maksymalna odległość między mocowaniami uniwersalnymi nie
wynosiła więcej niż 1500 mm. Nie może wystawać więcej niż 150 mm. Do mocowania używać wkręty
420009P oraz zestawu FZV 470018P.
Zamocowanie
uniwersalne
Płytka łącznikowa
Kąt nachylenia dachu <12°
Ława kominiarska na połaci dachu.
Maksymalny odstęp miedzy
wspornikami
1.200 mm.
Kąt nachylenia dachu 8° - 33°
Ta powierzchnia ku
Kąt nachylenia dachu >33°
Ta powierzchnia ku górze
Żerdź dla drabiny stopniowej dachowej
Słupek montuje się w odległości najwyżej 100 mm od wspornika. Dwa samogwintujące wkręty należy
zamontować w pierwszym i ostatnim słupku na łącznej długości drabiny. Konstrukcje montować przy
użyciu zestawów FZV 470200P, 420011P oraz 420012P.
Rurka
łącznikowa
Zestaw adaptacyjny
W przypadku cięcia wyrobów należy końcówki zabezpieczyć farbą cynkową.
A= Śruba FZV M10 x 20, B= Podkładka FZV10,5 mm, C= Nakrętka FZV M10,
D= Wkręt FZV M10 x 50, E= Wkręt samogwintujący ze stali nierdzewnej 19 x 5,5 mm
cwlundberg.se
W kierunku
kalenicy
W kierunku kalenicy
INSTRUKCJA MONTAŻU
STOPIEŃ
M-213 1302
DACHOWY DO DACHU KRYTEGO BLACHĄ
Stopieńdachowy do montażu na dachu z blachy stalowej o min. grubości 0,4
mm lub blachy aluminiowej o min. grubości 0,6 mm z maks. Odległości pomiędzy górnymi
profilami 280 mm. Stopień dachowy nie może być wykorzystywany do kotwiczenia się liny
bezpieczeństwa.
Zaprojektowanie zgodnie z normą SS-EN 516 dla dachów ze spadkiem od 27° do 33°
Stopnie dachowe wolno montować wyłącznie w linii prostej jeden nad drugim.
Stopień dachowy ma dwie powierzchnie stopnicowe dostosowane do różnych kątów nachylenia
dachu. W przypadku kąta nachylenia dachu powyżej 33° należy zwrócić ku górze krótką powierzchnię
t
i
cwlundberg.se
A= Nierdzewny wkręt do blachy z podkładką 19 x 6,3 mm
INSTRUKCJA MONTAŻU
STOPIEŃ
M-034 040322
DACHOWY DO DACHÓW POKRYTYCH DACHÓWKĄ
Stopień dachowy do dachów pokrytych dachówką. Pasuje na dachówkę o rozmiarach 25 i 50
mm.
Stopień można montować jedynie w prostej lini, jeden nad drugim. Min. odległość od łączenia
się łat lub ich zakończeń wynosi 1000 mm.
Stopnie nie można montować na łatach mniejszych niż 22 x 36 mm. Łaty nie mogą być
zniekształcone lub osłabione wyszczerbieniami, najniższa dopuszczalna klasa wynosi V. Połać
dachu powinna być wykonana zgodnie z zaleceniami producenta dachówek.
A. Boki stopnia ① należy dopasować do dachówki i łat za pomocą urządzenia do zaginania ②.
Zagięcie ma nasąpić w żądanym miejscu lecz powyżej otworu i może się odbyć jedynie raz.
B. Ułóż niższy rząd dachówek, zaczep hak o łatę dachową tak aby boki stopnia spoczywały w
miejscach zapadania się dachówek.
C. Ułóż następny rząd dachówek i zamontuj pozostałe stopnie jak powyżej.
Wzór opatentowany
Numer typu zatwierdzenia: 0072/03
cwlundberg.se
D. Zabezpieczenia antypoślizgowe należy montować obok stopnia dachowego.
INTRUKCJA MONTAŻU
STOPIEŃ
M-081 040322
DACHOWY TYPU KOMBI DO MONTAŻU NA DACHÓWCE
Stopień dachowy typu kombi do montażu na dachówce.
Pasuje do dachówek, gdzie łaty posiadają grubość 25 lub 50 mm.
Stopień dachowy może być stosowany do dachów, gdzie fasada budynku nie przekracza 4
metrów oraz o spadku dachu nie większym niż 45º. Stopnie dachowe mogą być jedynie
montowane jednym nad drugim.
Odległość od zakończenia lub łączenia się łat nie może być mniejsza niż 1000 mm.
Stopień dachowy nie może być montowany na łatach mniejszych niż 22 x 36 mm. Łaty nie
mogą zawierać sęków i wtrąceń kory. Poszycie dachowe musi być wykonane zgodnie z
instrukacjami producenta dachówki.
A. Boki stopnia ① dopasowuje się do wielkości łaty za pomocą uwytu do wyginania ②.
Wygięcie ma nastąpić na danym otworze i może być wykonane tylko raz po każdej ze
stron.
B. Umieść dolny szereg dachówek i rozmieść wsporniki stopnia w jej dolnej części.
D. Ułóż następny rząd dachówek oraz umieść dachówkę zgodnie z instrukcją
powyżej. Zabezpieczenie antypoślizgowe do drabiny dostawianej montuje się obok
stopnia dachowego.
Numer zatwierdzenia 0072/03
Wzór opatentowany
cwlundberg.se
C. Zamocuj stopień ③ za pomocą 2 szt śrub A2 M6 x 12 mm z nakrętkami w otworach ④.
Śruby montowane są od wewnątrz. Szerokość stopnia można dopasować, tak aby sie
ułozyły w dolinach dachówek.
