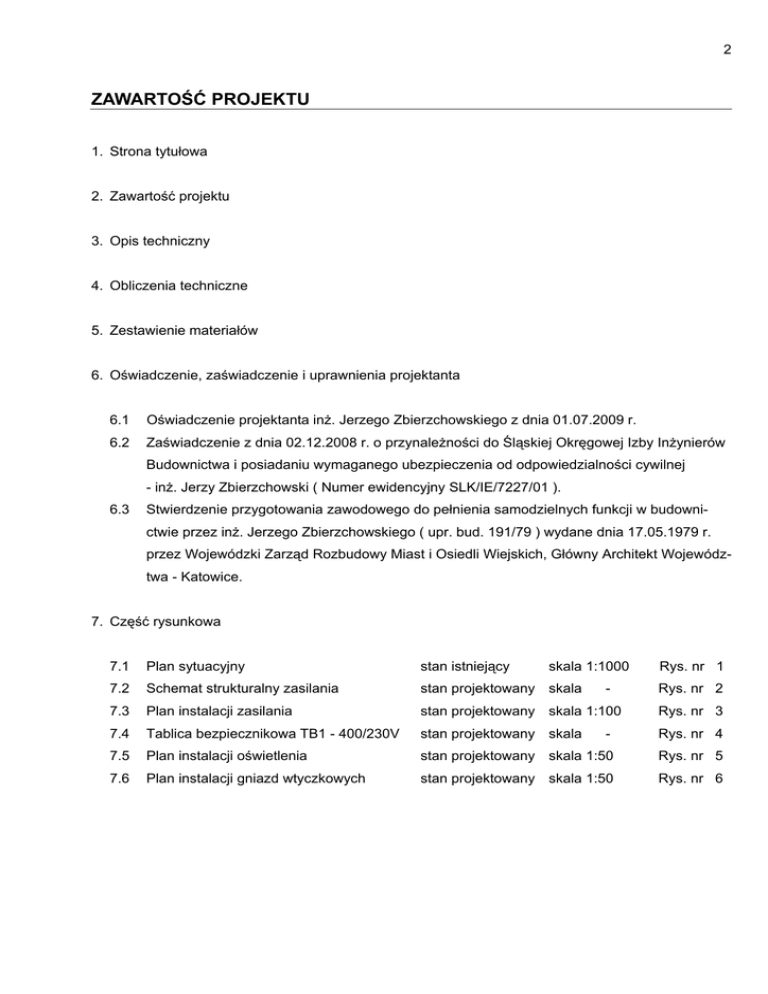

ZAWARTOŚĆ PROJEKTU
1. Strona tytułowa
2. Zawartość projektu
3. Opis techniczny
4. Obliczenia techniczne
5. Zestawienie materiałów
6. Oświadczenie, zaświadczenie i uprawnienia projektanta
6.1
Oświadczenie projektanta inż. Jerzego Zbierzchowskiego z dnia 01.07.2009 r.
6.2
Zaświadczenie z dnia 02.12.2008 r. o przynależności do Śląskiej Okręgowej Izby Inżynierów
Budownictwa i posiadaniu wymaganego ubezpieczenia od odpowiedzialności cywilnej
- inż. Jerzy Zbierzchowski ( Numer ewidencyjny SLK/IE/7227/01 ).
6.3
Stwierdzenie przygotowania zawodowego do pełnienia samodzielnych funkcji w budownictwie przez inż. Jerzego Zbierzchowskiego ( upr. bud. 191/79 ) wydane dnia 17.05.1979 r.
przez Wojewódzki Zarząd Rozbudowy Miast i Osiedli Wiejskich, Główny Architekt Województwa - Katowice.
7. Część rysunkowa
7.1
Plan sytuacyjny
stan istniejący
skala 1:1000
7.2
Schemat strukturalny zasilania
stan projektowany skala
7.3
Plan instalacji zasilania
stan projektowany skala 1:100
Rys. nr 3
7.4
Tablica bezpiecznikowa TB1 - 400/230V
stan projektowany skala
-
Rys. nr 4
7.5
Plan instalacji oświetlenia
stan projektowany skala 1:50
Rys. nr 5
7.6
Plan instalacji gniazd wtyczkowych
stan projektowany skala 1:50
Rys. nr 6
-
Rys. nr 1
Rys. nr 2
3
OPIS TECHNICZNY
PROJEKT BUDOWLANO -WYKONAWCZY INSTALACJI ELEKTRYCZNYCH - PRZEBUDOWA
I ZMIANY SPOSOBU UŻYTKOWANIA SALI LEKCYJNEJ I CZĘŚCI KORYTARZA NA ZAPLECZE
SOCJALNO -SANITARNE DLA BOISK SPORTOWYCH ORLIK 2012 W BUDYNKU SZKOŁY PODSTAWOWEJ NR 13 W TARNOWSKICH GÓRACH PRZY ULICY ARMII KRAJOWEJ 1 ( działka Nr
145/2 ).
1. PODSTAWA OPRACOWANIA
A. Umowa Nr GI/18/09 o prace projektowe ( o dzieło ) zawarta w dniu 23.04.2009 r. ( Pracownia
Projektowa „LABUD-PROJEKT” nr zlecenia 5/2009 )
pomiędzy Zamawiającym:
Gminą Tarnowskie Góry
z siedzibą - Urząd Miejski
42-600 Tarnowskie Góry, Rynek 4,
a Wykonawcą:
Pracownią Projektową „LABUD-PROJEKT”,
41-902 Bytom, ul. Łużycka 64/6.
B. „Projekt budowlano -wykonawczy przebudowy i zmiany sposobu użytkowania sali lekcyjnej i
części korytarza na zaplecze socjalno -sanitarne dla boisk sportowych ORLIK 2012 w budynku
Szkoły Podstawowej Nr 13 w Tarnowskich Górach przy ulicy Armii Krajowej 1 ( działka Nr 145
/2 )”opracowany przez Pracownię Projektową „LABUD-PROJEKT” ( czerwiec 2009 r. - nr zlecenia 5/2009 ).
C. Wizja lokalna.
D. Uzgodnienia z Inwestorem i użytkownikiem obiektu.
E. Normy, wytyczne techniczne i obowiązujące przepisy w zakresie projektowania, między innymi:
- Ustawa z 07.07.1994 r. Dziennik Ustaw z 2000 r. Nr 106, poz. 1126 z późniejszymi zmianami,
Prawo Budowlane.
- Dziennik Ustaw RP Nr 75 z dnia 15.06.2002 r. - Rozporządzenie Ministra Infrastruktury Nr 690
z dnia 12.04.2002 r., z późniejszymi zmianami, w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie.
2. PRZEDMIOT I ZAKRES OPRACOWANIA
Przedmiotem opracowania jest projekt budowlano -wykonawczy instalacji elektrycznych dla przebudowy i zmiany sposobu użytkowania sali lekcyjnej i części korytarza na zaplecze socjalno -sanitarne dla boisk sportowych ORLIK 2012 w budynku Szkoły Podstawowej Nr 13 w Tarnowskich Górach
przy ulicy Armii Krajowej 1.
Zakres opracowania obejmuje:
- zasilanie zaplecza socjalno -sanitarnego,
- instalację oświetlenia ogólnego i ewakuacyjnego,
- instalację gniazd wtyczkowych sieci ogólnej 230V,
- instalację zasilania pojemnościowych podgrzewaczy wody,
- instalację zasilania kurtyny powietrznej,
4
- instalację zasilania i sterowania nagrzewnicy oraz wentylatorów,
- instalację zasilania sieci komputerowej,
- ochronę przeciwporażeniową.
3. WŁAŚCICIEL I WŁADAJĄCY NIERUCHOMOŚCIĄ
WŁAŚCICIEL
Właścicielem nieruchomości obejmującej działkę Nr 145/2 ( KW 39626 ) zlokalizowanej przy ulicy
Armii Krajowej 1 w Tarnowskich Górach jest Gmina Tarnowskie Góry z siedzibą - 42-600 Tarnowskie Góry, ul. Rynek 4.
WŁADAJĄCY
Władającym przedmiotowej działki jest Burmistrz Miasta Tarnowskie Góry z siedzibą - 42-600 Tarnowskie Góry, ul. Rynek 4.
4. LOKALIZACJA
Przedmiotowy budynek Szkoły Podstawowej Nr 13 w Tarnowskich Górach usytuowany jest przy
ulicy Armii Krajowej pod numerem 1 w Strzybnicy - dzielnicy miasta Tarnowskie Góry.
Działka Nr 145/2, na której znajduje się przedmiotowy budynek, od strony:
- południowo -wschodniej przylega do ulicy Agnieszki Osieckiej, wzdłuż której usytuowano
działki zabudowane budynkami mieszkalnymi jednorodzinnymi,
- północno -zachodniej przylega do pasa zieleni, w dalszej kolejności do chodnika i jezdni ulicy Górna, następnie do działek zabudowanych budynkami mieszkalnymi jednorodzinnymi,
- północno -wschodniej przylega do działek zabudowanych budynkami mieszkalnymi wielorodzinnymi, pięciokondygnacyjnymi,
- południowo -wschodniej przylega do ciągu pieszojezdnego ulicy Armii Krajowej, w dalszej kolejności do działki zabudowanej pawilonem usługowo -handlowym.
5. ZAGOSPODAROWANIE TERENU - STAN ISTNIEJĄCY
Przedmiotowa działka ze wszystkich stron jest ogrodzona, jest zagospodarowana budynkiem Szkoły Podstawowej Nr 13 usytuowanej w południowo -wschodniej części działki Nr 145/2. Wjazd i
wejście na teren działki zapewniają furtki i bramy wjazdowe od strony ulicy Armii Krajowej. Działka
jest całkowicie zagospodarowana, drogi wewnętrzne, parkingi i chodniki posiadają nawierzchnię
asfaltową, częściowo z płytek chodnikowych betonowych. Pozostała część zagospodarowana jest
zielenią wysoką, średnią i niską.
W rejonie działki Szkoły Podstawowej przebiega następujące uzbrojenie podziemne:
- sieć wodociągowa,
- sieć kanalizacji sanitarnej i deszczowej,
- sieć gazowa,
- sieć ciepłownicza,
5
- linie kablowe nN i linie kablowe oświetleniowe,
- sieć teletechniczna.
6. DANE OGÓLNE O BUDYNKU SZKOŁY - STAN ISTNIEJĄCY
Budynek Szkoły Podstawowej Nr 13 wybudowany został według projektu typowego, posiada formę
zabudowy rozczłonkowaną, zbliżoną w rzucie poziomym do podwójnej litery „H”. Składa się z trzech
segmentów połączonych jednokondygnacyjnymi przewiązkami. W pierwszym etapie wybudowano
dwa segmenty dwukondygnacyjne z salą gimnastyczną, częściowo podpiwniczone połączone pomiędzy sobą przewiązkami. W 1975 roku przedmiotowy budynek szkolny został rozbudowany o jeden segment dwukondygnacyjny, niepodpiwniczony.
7. DANE OGÓLNE O SEGMENCIE PRZEZNACZONYM DO PRZEBUDOWY - STAN ISTNIEJĄCY
Budynek szkolny części rozbudowanej, w której usytuowano pomieszczenia przeznaczone do
przebudowy na zaplecze socjalno -sanitarne dla boisk sportowych ORLIK 2012 został wykonany
jako dwukondygnacyjny, trzysegmentowy, niepodpiwniczony, w technologii prefabrykowanej z elementów wielkoblokowych typu FSN. Budynek zaprojektowano na układzie modularnym 3,00 m.
Segment wykonano jako dwutraktowy o szerokości traktów: 6,00 i 3,00 m. Usztywnienie budynku
w kierunku podłużnym stanowią elementy wielkoblokowe, a w kierunku poprzecznym układy ramowe. Przedmiotowy budynek zwieńczony jest dachem płaskim, dwuspadowym, wykonanym jako
stropodach o konstrukcji żelbetowej. Dach pokryty jest papą asfaltową na lepiku asfaltowym.
Wejście do części rozbudowanej budynku zapewniono poprzez jednokondygnacyjną przewiązkę
oraz od strony elewacji tylnej ( północno -zachodniej ) to jest od strony boisk sportowych.
Komunikację pionową, pomiędzy poszczególnymi kondygnacjami, zapewnia dwubiegowa klatka
schodowa. Na poszczególnych kondygnacjach znajdują się: sale lekcyjne, biura szkoły, pokój nauczycielski, pomieszczenia sanitarne, klatka schodowa, korytarze i inne.
8. DANE OGÓLNE O POMIESZCZENIACH OBJĘTYCH OPRACOWANIEM - STAN ISTNIEJĄCY
Przedmiotowe pomieszczenia ( sala lekcyjna i część korytarza ) przeznaczone do przebudowy i
zmiany sposobu użytkowania usytuowane są na kondygnacji parteru w części północno -wschodniej budynku. Wejście do tych pomieszczeń zapewnione jest bezpośrednio z korytarza budynku
szkoły. Pomieszczenia do zagospodarowania w chwili obecnej są użytkowane zgodnie z przeznaczeniem. W związku z budową boisk sportowych ORLIK 2012 zachodzi konieczność wykonania
zaplecza socjalno -sanitarnego. Pomieszczenia te dostępne są dla osób niepełnosprawnych.
9. ZAGOSPODAROWANIE TERENU - STAN PROJEKTOWANY
Przebudowę zagospodarowania terenu dla projektowanego zespołu boisk sportowych ORLIK 2012
podano w „Projekcie architektoniczno -budowlanym boisk sportowych ORLIK 2012” opracowanym
przez Jednostkę Projektową KULCZYŃSKI Architekt Sp. z o.o. ( 00-018 Warszawa, ulica Zgoda 4
6
m 2 ). W powyższym opracowaniu zapewniono dojście ( w tym dla osób niepełnosprawnych ) do
zaplecza socjalno -sanitarnego.
10. ZESPÓŁ SOCJALNO -SANITARNY - STAN PROJEKTOWANY
A. ZMIANA SPOSOBU UŻYTKOWANIA
Pomieszczenie sali lekcyjnej i części korytarza usytuowane na kondygnacji parteru budynku
szkoły Inwestor zamierza przeznaczyć na potrzeby zaplecza socjalno -sanitarnego dla boisk
sportowych ORLIK 2012. Wobec powyższego nastąpi zmiana sposobu użytkowania pomieszczeń.
B. PROGRAM UŻYTKOWY
Program użytkowy zaplecza socjalno -sanitarnego wynika z dokonanych uzgodnień. Zaplecze
to stanowić będzie wydzieloną część ( odrębną strefę pożarową ), niezależnie funkcjonującą
od szkoły. Od strony elewacji tylnej ( północno -zachodniej ), to jest od strony projektowanych
boisk sportowych ORLIK 2012, wykonane zostanie wejście do zaplecza socjalno -sanitarnego.
Dla zapewnienia komunikacji pomiędzy zapleczem a szkołą zaprojektowano przejście przez
pokój trenera i magazyn sprzętu sportowego.
Przejście to dostępne będzie dla obsługi technicznej szkoły ( woźny, sprzątaczki ). Układ funkcjonalny pomieszczeń zaplecza socjalno -sanitarnego wynika z programu użytkowego, zaprojektowano: WC - mężczyzn, WC - kobiet i osób niepełnosprawnych, zespół szatni i pomieszczeń sanitarnych dla mężczyzn, zespół szatni i pomieszczeń sanitarnych dla kobiet ( z możliwością korzystania przez mężczyzn ), magazyn sprzętu sportowego oraz pokój trenera. Pomieszczenie socjalne i gospodarcze dla sprzątaczki zapewnione jest w budynku szkoły.
11. ZAKRES PRAC REMONTOWYCH
Konieczność przebudowy istniejącej sali lekcyjnej i części korytarza z przeznaczeniem na zaplecze socjalno -sanitarne dla boisk sportowych ORLIK 2012, wiąże się z pracami remontowymi, które obejmują następujący zakres:
- demontaż instalacji elektrycznej i wykonanie nowej,
- demontaż instalacji centralnego ogrzewania, przebudowa pionów ( umieszczenie ich w bruzdach ścian ), przebudowa poziomów ( umieszczenie ich w bruzdach ścian lub pod sufitami
podwieszonymi ), wykonanie nowych pionów i rozprowadzeń poziomych, montaż projektowanych grzejników,
- rozebranie istniejących ścian,
- skucie istniejących tynków i wykonanie nowych,
- przemurowanie spękanych ścian ( w razie konieczności ),
- iniekcja ścian ( w razie potrzeby ),
- wykonanie nowych ścian związanych z przebudową układu funkcjonalnego,
- poszerzenie istniejących otworów drzwiowych lub wykonanie nowych i zabudowanie projektowanych nadproży,
7
- skucie istniejących tynków i wykonanie nowych,
- demontaż istniejących posadzek wraz z warstwami bazowymi ( w razie konieczności ) i wykonanie nowych,
- demontaż istniejącej stolarki okiennej i zabudowanie nowych okien PCW,
- zabudowanie drzwi zewnętrznych i wewnętrznych stalowych,
- demontaż istniejącej stolarki drzwiowej i zabudowanie nowych drzwi metalowych,
- sprawdzenie przewodów wentylacyjnych ( dostosowanie ich do nowych potrzeb ) i wykonanie instalacji wentylacji mechanicznej nawiewno -wywiewnej,
- wykonanie sufitów podwieszonych,
- wykonanie nowej instalacji wodociągowej ( wody zimnej i ciepłej ),
- wykonanie nowej instalacji kanalizacji sanitarnej,
- wykonanie i montaż zadaszenia nad wejściem,
- wykonanie robót wykończeniowych i innych.
12. INSTALACJE
W pomieszczeniach objętych zakresem opracowania przewiduje się demontaż, wykonanie, przebudowę lub rozbudowę następujących instalacji:
- wodociągowo -kanalizacyjnej,
- centralnego ogrzewania,
- wentylacji,
- elektrycznych.
Zapotrzebowanie na media zrealizowane będzie poprzez istniejące warunki dostawy w ramach
posiadanych przydziałów mocy. Szczegółowe dane dotyczące rozwiązań instalacyjnych podane
będą w odrębnych opracowaniach projektowych.
A. INSTALACJA WOD.-KAN.
Przedmiotem opracowania jest doprowadzenie wody i odprowadzenie ścieków sanitarnych w
zakresie adaptowanych pomieszczeń. Szczegółowe dane dotyczące rozwiązań technicznych
podano „PB -W instalacji wodociągowej i kanalizacji sanitarnej”.
B. INSTALACJA CENTRALNEGO OGRZEWANIA
Projektowana instalacja centralnego ogrzewania zapewnia uzyskanie normowej temperatury
powietrza w ogrzewanych pomieszczeniach objętych opracowaniem zgodnie z ich funkcją i
przeznaczeniem. Szczegółowe dane podano w „PB -W instalacji centralnego ogrzewania”.
C. WENTYLACJA MECHANICZNA NAWIEWNO -WYWIEWNA
Wszystkie pomieszczenia objęte zakresem opracowania posiadają wentylację.
Dopływ powietrza zapewniony zostanie poprzez układ wentylacyjny nawiewny złożony z:
- czerpni ściennej VENTURE INDUSTRIES DN 250,
- filtra kanałowego VENTURE INDUSTRIES typu DF250, DN 250,
- wentylatora kanałowego VENTURE INDUSTRIES typu TD800/200N z regulatorem prędkości obrotowej REP-1NE, wydajność 510,00 m3/h, ∆P = 200 Pa, IP44, Ø 200 mm,
8
- nagrzewnicy VENTURE INDUSTRIES typu DH 250, DN 250, Qst = 9,0 kW ( 3 x 400V )
6 x 1500 W,
- elektronicznego termostatu kanałowego VENTURE INDUSTRIES typu TK1 z sondą kanałową i przewodem o długości 4,00 m z możliwością wydłużenia do 50,00 m.
oraz poprzez kratki wentylacyjne i poprzez mikrowentylację w oknach i drzwiach.
Wywiew powietrza z projektowanych pomieszczeń zrealizowany zostanie poprzez układy wentylacyjne wywiewne z zabudowanymi następującymi wentylatorami:
- wentylatora kanałowego VENTURE INDUSTRIES typu TD500/160 z regulatorem prędkości obrotowej REP-1NE, wydajność 380,00 m3/h, ∆P = 160 Pa, IP44, Ø 200 mm,
- wentylatora kanałowego VENTURE INDUSTRIES typu TD350/125 z regulatorem prędkości obrotowej REP-1NE, wydajność 190,00 m3/h, ∆P = 80 Pa, IP44, Ø 125 mm,
- wentylatora kanałowego VENTURE INDUSTRIES typu TD160/100 SILENT z regulatorem
prędkości obrotowej REP-1NE, wydajność 70,00 m3/h, ∆P = 60 Pa, IP44, Ø 100 mm.
Szczegółowe dane podano na rysunku nr 14 „Projekt instalacji wentylacji - parter” Projektu budowlano -wykonawczego przebudowy i zmiany sposobu użytkowania sali lekcyjnej i części korytarza na zaplecze socjalno -sanitarne dla boisk sportowych ORLIK 2012 w budynku Szkoły
Podstawowej Nr 13 w Tarnowskich Górach przy ulicy Armii Krajowej 1 ( działka Nr 145/2 )”.
UWAGA
Wentylator nawiewny należy sprzężyć elektrycznie z wentylatorami wywiewnymi.
D. INSTALACJE ELEKTRYCZNE
Zakres projektowy powinien obejmować następujące zagadnienia związane z instalacjami elektrycznymi:
- zasilanie,
- instalację oświetlenia ogólnego i ewakuacyjnego,
- instalację gniazd wtyczkowych sieci ogólnej 230 V,
- tablicę bezpiecznikową TB1,
- instalację zasilania pojemnościowych podgrzewaczy wody,
- instalację zasilania kurtyny powietrznej,
- instalację zasilania i sterowania wentylatorów oraz nagrzewnicy,
- ochronę przeciwporażeniową.
13. ZABEZPIECZENIE PRZECIWPOŻAROWE
A. KATEGORIA ZAGROŻENIA LUDZI
Budynek Szkoły Podstawowej Nr 13 w Tarnowskich Górach przy ulicy Armii Krajowej 1 z zapleczem socjalno -sanitarnym dla boisk sportowych ORLIK 2012 jest budynkiem niskim ( N ), dwukondygnacyjnym, częściowo podpiwniczonym. Z uwagi na przeznaczenie i sposób użytkowania budynek szkoły zakwalifikowano do kategorii zagrożenia ludzi ZL III, a wydzielone zaplecze
socjalno -sanitarne również do ZL III.
9
Wobec tego elementy całego budynku zaliczono do klasy odporności pożarowej „C”, powinny
w zakresie klasy odporności ogniowej być wykonane z elementów nierozprzestrzeniających
ognia - NRO i spełniać poniższe wymagania:
- główna konstrukcja nośna ( ściany, słupy, podciągi, ramy )
- R 60
- konstrukcja dachu
- R 15
- stropy
- REI 60
- ściana zewnętrzna
- EI 30
- ściana wewnętrzna
- EI 15
- przekrycie dachu
- E 15
B. DROGI EWAKUACJI
Na drogach komunikacji ogólnej stanowiącej drogi ewakuacyjne należy zainstalować oprawy
świateł bezpieczeństwa spełniające wymagania dla świateł ewakuacyjnych. Drogi wyjścia i kierunki ewakuacji oznaczyć należy tablicami informacyjnymi wg PN-92 /N-01256 /02.
C. INSTALACJA ELEKTRYCZNA
Przy głównym wejściu do budynku lub przy głównym przyłączu prądu powinien być zabudowany przeciwpożarowy wyłącznik prądu. Miejsce jego lokalizacji oznaczyć wg PN-N-01256 /04:
1997. Instalację elektryczną należy wykonać w układzie TNC-S.
D. WYPOSAŻENIE LOKALU W SPRZĘT GAŚNICZY
Zespół sanitariatów należy wyposażyć w dwie gaśnice o masie środka gaśniczego co najmniej
2,00 kg przeznaczonych do gaszenia grup pożarów ABC.
Gaśnicę należy umieścić w pomieszczeniach korytarzy 1/1 i 1/4 w podtynkowej szafce ochronnej GRAS typu G-104 o wym. 300 x 220 x 700 mm - 2 szt. ( zamek Euro -bez zamka na klucz,
kolor biały - RAL 9010 ).
Miejsce ustawienia gaśnicy należy oznaczyć tablicą informacyjną wg PN-92 /N-01256 /01.
E. INSTRUKCJA POSTĘPOWANIA NA WYPADEK POŻARU
Dla przedmiotowego zaplecza socjalno -sanitarnego należy opracować „Instrukcję bezpieczeństwa pożarowego”. W miejscach ogólnie widocznych umieścić instrukcję postępowania na wypadek pożaru z wykazem numerów telefonów alarmowych. Miejsca lokalizacji telefonu alarmowego oznaczyć tablicą informacyjną według PN-92 /N-01256 /01.
F. MATERIAŁY WYKOŃCZENIOWE
Elementom wystroju dróg ewakuacyjnych ( posadzki ) należy zapewnić udokumentowane właściwości co najmniej trudno zapalne, w przypadku okładzin sufitowych i sufitów podwieszonych
niepalne lub niezapalne, nie kapiące i nie odpadające pod wpływem ognia.
W przypadku gdy sufit podwieszony nie posiada odporności ogniowej co najmniej R 15 to przewody wentylacyjne przechodzące przez pomieszczenia, których nie obsługują, należy obudować przegrodami niepalnymi o odporności ogniowej co najmniej EI 15 ( płyta gipsowo -kartonowa NIDA-GIPS typu GKF o grub.12,5 mm ).
10
G. PRZEPUSTY INSTALACYJNE
Przepusty instalacyjne o średnicy powyżej 4,0 cm w ścianach i stropach, dla których jest wymagana klasa odporności ogniowej co najmniej EI 60 lub REI 60 powinny mieć klasę odporności
ogniowej EI tych elementów.
14. ZESTAWIENIE POMIESZCZEŃ, POWIERZCHNI I KUBATURY - STAN PROJEKTOWANY
A. POWIERZCHNIA UŻYTKOWA
- 1.1
hol wejściowy
płytki gres
13,00 m2
- 1.2
WC - mężczyźni
płytki gres
5,00 m2
- 1.3
WC - kobiety i osoby niepełnosprawne
płytki gres
4,80 m2
- 1.4
korytarz
płytki gres
8,60 m2
zespół socjalno -sanitarny - kobiety
- 1.5
szatnia
płytki gres
10,10 m2
- 1.6
pomieszczenia sanitarne
płytki gres
9,30 m2
razem zespół socjalno -sanitarny - kobiety
19,40 m2
zespół socjalno -sanitarny - mężczyźni
- 1.7
szatnia
płytki gres
9,70 m2
- 1.8
pomieszczenia sanitarne
płytki gres
9,00 m2
razem zespół socjalno -sanitarny - mężczyźni
- 1.9
magazyn sprzętu sportowego
- 1.10 pokój trenera
18,70 m2
płytki gres
8,30 m2
płytki gres
8,30 m2
razem
B. POWIERZCHNIA CAŁKOWITA
86,10 m2
110,00 m2
C. WYSOKOŚĆ POMIESZCZEŃ ( w świetle posadzki i stropu )
- hol wejściowy ( 1.1 )
2,70 m
- korytarz ( 1.4 )
2,68 m
- pomieszczenia sanitarne ( 1.2 / 1.8 )
2,68 m
( w pomieszczeniu muszli ustępowej - h = 2,50 ÷ 2,55 m )
- pomieszczenia sanitarne ( 1.3 / 1.6 )
2,70 m
( w pomieszczeniu muszli ustępowej - h = 2,50 ÷ 2,55 m )
- szatnie ( 1.5, 1.7 )
3,17 m
- magazyn sprzętu sportowego ( 1.9 )
2,68 m
- pokój trenera ( 1.10 )
2,68 m
D. KUBATURA
387,00 m3
UWAGA
Szatnie i pomieszczenia higienicznosanitarne alternatywnie będą dostępne dla dwóch drużyn kobiecych lub dla dwóch drużyn męskich.
11
15. ZASILANIE
Budynek Szkoły Podstawowej Nr 13 w Tarnowskich Górach przy ulicy Armii Krajowej 1 zasilany
jest z zestawu pomiarowo -rozdzielczego usytuowanego w holu wejścia tylnego szkoły, to jest od
strony elewacji tylnej ( północno -zachodniej ). Złożony jest ze: złącza kablowego ZK-3a, wyłącznika głównego WG, tablicy licznikowej TL, tablicy bezpiecznikowej głównej TG oraz wyłącznika
pożarowego FRX. Z tablicy głównej TG zaprojektowano przewód YDYżo 5 x 6 mm2 do zasilania
projektowanej tablicy bezpiecznikowej TB1. Szczegółowe dane pokazano na rysunku nr 2 „Schemat strukturalny zasilania”, natomiast trasę kabla zasilającego na rysunku nr 3 „Plan instalacji zasilania”.
16. INSTALACJE ELEKTRYCZNE
INSTALACJA OŚWIETLENIOWA
Instalację oświetleniową należy wykonać przewodem typy YDYpżo 3 x 1,5 mm2 lub YDYpżo 4 x
1,5 mm2 pod tynkiem. Sposób prowadzenia poszczególnych obwodów oświetleniowych, miejsce
zainstalowania osprzętu i opraw oświetleniowych oraz ich typy pokazano na rysunku nr 5 „Plan
instalacji oświetlenia”. Dla oświetlenia awaryjnego w wytypowanych oprawach zabudowane będą
moduły awaryjne, które włączać się będą w przypadku zaniku napięcia. W holu wejściowym ( 1.1 )
oraz w magazynie sprzętu sportowego ( 1.9 ) pod sufitem podwieszonym zabudowano wentylatory kanałowe, które należy podłączyć do projektowanej instalacji oświetleniowej.
Schemat strukturalny tablicy pokazano na rysunku nr 4 „Tablica bezpiecznikowa TB1 - 400/230V”.
INSTALACJA GNIAZD WTYCZKOWYCH SIECI OGÓLNEJ 230V
Instalację gniazd wtyczkowych należy wykonać przewodem typy YDYpżo 3 x 2,5 mm2 pod tynkiem. Sposób prowadzenia poszczególnych obwodów i miejsce zainstalowania gniazd wtyczkowych oraz ich typy pokazano na rysunku nr 6 „Plan instalacji gniazd wtyczkowych”. Gniazda wtyczkowe należy zainstalować na wysokości 0,30 m od poziomu posadzki. W pomieszczeniach należy zabudować pojemnościowe podgrzewacze wody i podłączyć do tablicy TB1.
Schemat strukturalny podłączenia obwodów gniazd wtyczkowych do tablicy TB1 pokazano na rysunku nr 4 „Tablica bezpiecznikowa TB1 - 400/230V”.
17. INSTALACJA KOMPUTEROWA
W pokoju trenera ( 1.10 ) dla zasilania obwodu komputerowego zabudowano zestaw gniazd ZG.
Obwód ten zasilany jest z tablicy bezpiecznikowej TB1 przewodem typu YDYżo 3 x 2,5 mm2 i zabezpieczony wyłącznikiem różnicowo -prądowym z zabezpieczeniem nadprądowym typu P312
-B16A. W zestawie zabudowano: 2 gniazdka wtykowe instalacji 230V AC, 1 gniazdko wtykowe
instalacji komputerowej, 1 gniazdko dla sieci strukturalnej i 1 gniazdko dla sieci telefonicznej.
18. INSTALACJA ZASILANIA I STEROWANIA KURTYN POWIETRZNYCH
Nad drzwiami wejściowymi do zaplecza socjalno -sanitarnego zabudowano kurtynę powietrzną
zasilaną z tablicy bezpiecznikowej TB1 przewodem typu YDYżo 3 x 2,5 mm2.
12
19. INSTALACJA WENTYLACJI MECHANICZNEJ NAWIEWNO -WYWIEWNEJ
Dla zespołu pomieszczeń socjalno -sanitarnych należy wykonać wentylację mechaniczną nawiewno -wywiewną.
Układ wentylacyjny nawiewny w skład którego wchodzi: wentylator kanałowy ( W1 ) VENTURE
INDUSTRIES typu TD800/200N z regulatorem prędkości obrotowej REP-1NE, wydajność 510,00
m3/h, ∆P = 200 Pa, IP44, Ø 200 mm zasilany będzie przewodem YDYżo 3 x 2,5 mm2 i nagrzewnica ( NG ) VENTURE INDUSTRIES typu DH 250, DN 250, Qst = 9,0 kW ( 3 x 400V ) 6 x 1500 W
zasilana przewodem YDYżo 5 x 2,5 mm2. Układ wentylacyjny nawiewny wyposażony będzie w
elektroniczny termostat kanałowy ( E ) VENTURE INDUSTRIES typu TK1 z sondą kanałową i
przewodem o długości 4,00 m z możliwością wydłużenia do 50,00 m.
Wywiew powietrza z projektowanych pomieszczeń zrealizowany zostanie poprzez układy wentylacyjne wywiewne z zabudowanymi następującymi wentylatorami:
- wentylator kanałowy ( W2 ) VENTURE INDUSTRIES typu TD500/160 z regulatorem prędkości obrotowej REP-1NE, wydajność 380,00 m3/h, ∆P = 160 Pa, IP44, Ø 200 mm,
- wentylator kanałowy ( W3 ) VENTURE INDUSTRIES typu TD350/125 z regulatorem prędkości obrotowej REP-1NE, wydajność 190,00 m3/h, ∆P = 80 Pa, IP44, Ø 125 mm,
- wentylator kanałowy ( W4 ) VENTURE INDUSTRIES typu TD160/100 SILENT z regulatorem
prędkości obrotowej REP-1NE, wydajność 70,00 m3/h, ∆P = 60 Pa, IP44, Ø 100 mm.
Wentylatory te zasilane będą przewodami typu YDYżo 3 x 2,5 mm2.
Szczegółowe dane podano na rysunku nr 14 „Projekt instalacji wentylacji - parter” Projektu budowlano -wykonawczego przebudowy i zmiany sposobu użytkowania sali lekcyjnej i części korytarza na zaplecze socjalno -sanitarne dla boisk sportowych ORLIK 2012 w budynku Szkoły Podstawowej Nr 13 w Tarnowskich Górach przy ulicy Armii Krajowej 1 ( działka Nr 145/2 )”.
UWAGA
Wentylator nawiewny należy sprzężyć elektrycznie z wentylatorami wywiewnymi.
20. OCHRONA PRZECIWPORAŻENIOWA
Jako ochronę przeciwporażeniową zastosowano:
- ochronę przed dotykiem bezpośrednim przez izolowanie części czynne,
- ochronę przed dotykiem pośrednim przez zastosowanie szybkiego wyłączenia zasilania
zgodnie z N SEP-E-001.
W tablicy głównej TG należy wykonać rozdział przewodu ochronno -neutralnego PEN na ochronny PE i neutralny N. W tablicy bezpiecznikowej TB1 ochronę przeciwporażeniową będą spełniać
wyłączniki nadprądowe oraz jako uzupełnienie ochrony przed dotykiem bezpośrednim wyłącznik
różnicowo -prądowy o znamionowym prądzie zadziałania 30 mA. W układzie sieci wewnętrznych
zastosowano układ sieci TN-S. Po uruchomieniu zasilania należy sprawdzić pomiarowo skuteczność ochrony przeciwporażeniowej.
13
21. KATEGORIA OBIEKTU BUDOWLANEGO
Zgodnie z Prawem Budowlanym ( Ustawa z dnia 07.07.1994 r. - Dziennik Ustaw z 2000 r. Nr 106,
poz. 1126 z późniejszymi zmianami ) powyższy budynek Szkoły Podstawowej Nr 13 w Tarnowskich Górach przy ulicy Armii Krajowej 1 określają następujące parametry:
- kategoria obiektu budowlanego
- kategoria IX ( budynki szkolne )
- współczynnik kategorii obiektu ( k )
- 4,0
- współczynnik wielkości obiektu ( w )
- 2,5 ( dla kubatury > 10000 m3 ).
22. OŚWIADCZENIE - ODDZIAŁYWANIE NA ŚRODOWISKO
Przyjęte w projekcie rozwiązania przestrzenne, funkcjonalne i techniczne, związane z przebudową i zmianą sposobu użytkowania pomieszczenia sali lekcyjnej i części korytarza w budynku szkolnym na zaplecze socjalno -sanitarne dla boisk sportowych ORLIK 2012, nie oddziaływują ujemnie na środowisko oraz na zdrowie ludzi i na obiekty sąsiednie.
23. INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA
A. ZAKRES ROBÓT DLA CAŁEGO ZAMIERZENIA INWESTYCYJNEGO
Przebudowa i zmiana sposobu użytkowania sali lekcyjnej i części korytarza w budynku Szkoły
Podstawowej Nr 13 w Tarnowskich Górach przy ulicy Armii Krajowej 1 na zaplecze socjalno sanitarne dla boisk sportowych ORLIK 2012 obejmuje następujące roboty:
- ogrodzenie placu budowy, umieszczenie tablicy informacyjnej, przygotowanie zaplecza
higienicznosanitarnego, przygotowanie placu składowania materiałów, wyznaczenie stref
ochronnych,
- demontaż instalacji wodociągowej, kanalizacyjnej, centralnego ogrzewania i elektrycznych
oraz wykonanie nowych,
- wykończenie zaplecza socjalno -sanitarnego i inne nie wymienione wyżej roboty.
B. ISTNIEJĄCE OBIEKTY BUDOWLANE PODLEGAJĄCE ADAPTACJI LUB ROZBIÓRCE
Przedmiotowa inwestycja nie przewiduje adaptacji lub rozbiórki istniejących obiektów budowlanych usytuowanych na terenie przedmiotowej działki.
C. ELEMENTY ZAGOSPODAROWANIA DZIAŁKI, KTÓRE MOGĄ STWARZAĆ ZAGROŻENIE
BEZPIECZEŃSTWA I ZDROWIA LUDZI
Powyższy projekt nie przewiduje wprowadzenia nowych elementów zagospodarowania, które
mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi.
D. PRZEWIDYWANE ZAGROŻENIE WYSTĘPUJĄCE PODCZAS REALIZACJI ROBÓT
Szczególne zagrożenia podczas realizacji robót budowlanych mogą wystąpić przy:
- robotach ziemnych ( w rejonie istniejącego uzbrojenia podziemnego ),
- robotach zbrojarskich,
- robotach spawalniczych,
- robotach na wysokościach ( montaż zadaszenia nad wejściem ),
14
- wymianie stolarki okiennej i drzwiowej,
- wykonywaniu nadproży otworów okiennych, drzwiowych i innych wyżej nie wymienionych.
E. WYDZIELENIE I OZNAKOWANIE MIEJSCA PROWADZENIA ROBÓT BUDOWLANYCH
Przed rozpoczęciem robót, zagospodarowany plac budowy powinien być sprawdzony przez
kierownika budowy w zakresie:
- czy wykonano ogrodzenie placu budowy i czy wyznaczono strefy niebezpieczne w obrębie
budowy,
- czy wykonano pomieszczenia i urządzenia higienicznosanitarne i socjalno -bytowe.
OGRODZENIE
Ogrodzenie powinno być tak wykonane aby nie stwarzało zagrożenia dla ludzi. Wysokość ogrodzenia powinna wynosić co najmniej 150 cm. W obrębie terenu wykonywanych robót miejsca
niebezpieczne powinny być odgradzane i oznakowane w sposób sygnalizujący niebezpieczeństwo.
STREFY NIEBEZPIECZNE
Za strefy ( obszary ) niebezpieczne uważa się miejsca zagrożone spadaniem przedmiotów lub
materiałów albo możliwością wpadnięcia człowieka do zagłębienia. Strefa niebezpieczna nie
może wynosić mniej niż 1/10 wysokości, z której mogą spadać materiały lub narzędzia, jednak
nie mniej niż 6,00 m. W tej odległości powinny być wyznaczone granice obszarów niebezpiecznych oraz powinny być ustawione tablice ostrzegawcze. Jeżeli w strefie zagrożonej spadaniem
materiałów znajdują się przejścia dla pieszych, należy wykonać daszki ochronne.
SKŁADOWANIE MATERIAŁÓW
Składowanie materiałów budowlanych powinno odbywać się tylko w pomieszczeniach magazynowych lub na terenie budowy w wyznaczonych miejscach i w sposób właściwy dla danego rodzaju materiału.
Za właściwy uznaje się taki sposób, który zabezpiecza przed przewróceniem, zsunięciem lub
rozsunięciem się stosów materiałów oraz zabezpiecza materiały przed zniszczeniem.
Niedozwolone jest opieranie składowanych materiałów o parkany, o budynki wznoszone lub
tymczasowe, o słupy linii napowietrznych itp. Przy składowaniu materiałów należy zachować
co najmniej następujące odległości: 0,75 m od ogrodzenia i zabudowań, 5,00 m od stałego stanowiska pracy. Pomiędzy składowanymi stosami materiałów należy zachować przejście o szerokości co najmniej 1,00 m.
POMIESZCZENIA SOCJALNE I HIGIENICZNOSANITARNE
Na budowie w budynku gdzie prowadzone będą roboty należy wydzielić dla pracowników:
- szatnię na odzież czystą i roboczą,
- jadalnię o powierzchni nie mniejszej niż 8,00 m2 ( 0,70 m2 na jednego pracownika ) wyposażoną w stół i taborety odpowiadającej liczbie zatrudnionych,
- umywalnię ( na 7 pracowników jedno stanowisko do mycia ),
- pomieszczenie WC ( na 25 pracowników jedno oczko ustępowe ).
15
F. INSTRUKTAŻ PRACOWNIKÓW PRZED PRZYSTĄPIENIEM DO REALIZACJI ROBÓT
Kierownik budowy ma obowiązek zastosować odpowiednie środki zabezpieczające nie tylko
w tych przypadkach, w których przewiduje to szczegółowy przepis prawny, ale i w tych okolicznościach, w których doświadczenie życiowe wskazuje, że praca jest niebezpieczna.
Ponadto, niezależnie od dostarczenia pracownikowi środków bezpieczeństwa, kierownictwo
ma obowiązek dopilnować, aby te środki były stosowane.
Niezależnie od zapobiegania wypadkom za pomocą środków technicznych, należy dbać o to,
aby pracownik, któremu powierza się daną pracę, miał niezbędne kwalifikacje do jej wykonania,
był zapoznany z zagrożeniami, jakie mogą przy tym wystąpić, oraz aby uzyskał orzeczenie lekarskie o dopuszczeniu go do określonej pracy.
G. SPOSÓB PRZECHOWYWANIA I PRZEMIESZCZANIA MATERIAŁÓW NIEBEZPIECZNYCH
NA TERENIE BUDOWY
Na terenie budowy nie przewiduje się przechowywania materiałów, wyrobów, substancji i preparatów niebezpiecznych.
H. ŚRODKI TECHNICZNE I ORGANIZACYJNE ZAPOBIEGAJĄCE NIEBEZPIECZEŃSTWOM
Na terenie budowy, należy umieścić urządzenia przeciwpożarowe, wskazać istniejący hydrant,
oznakować punkty czerpalne i umieścić wykaz telefonów alarmowych.
I. MIEJSCE PRZECHOWYWANIA DOKUMENTACJI BUDOWY
Dokumentację budowy należy przechowywać na zapleczu zabezpieczając przed zniszczeniem
i kradzieżą.
24. UWAGI
A. Inwestor zobowiązany jest do powiadomienia projektanta o rozpoczęciu robót w celu omówienia kolejności i sposobu wykonania poszczególnych elementów opracowania.
B. Przed przystąpieniem do realizacji należy zapoznać się z dokumentacją projektową dla całego
zadania inwestycyjnego:
- „Projektem budowlano -wykonawczym przebudowy i zmiany sposobu użytkowania sali lekcyjnej i części korytarza na zaplecze socjalno -sanitarne dla boisk sportowych ORLIK 2012
w budynku Szkoły Podstawowej Nr 13 w Tarnowskich Górach przy ulicy Armii Krajowej 1
( działka Nr 145/2 )” opracowanym przez Pracownię Projektową „LABUD-PROJEKT” ( czerwiec 2009 r. - nr zlecenia 5/2009 ),
- „Projektem budowlano -wykonawczym instalacji wodociągowej i kanalizacji sanitarnej”,
- „Projektem budowlano -wykonawczym instalacji centralnego ogrzewania”,
- „Projektem budowlano -wykonawczym instalacji elektrycznych”.
C. Przed wejściem na plac budowy należy uzyskać zgodę właściciela na zajęcie terenu dla wykonania projektowanych robót.
D. Teren budowy i wykopy należy oznakować i zabezpieczyć.
E. Wszelkie roboty ziemne w rejonie występującego uzbrojenia należy wykonać ręcznie pod nadzorem przedstawicieli występującego uzbrojenia.
16
F. Przed wykonaniem robót ziemnych przy korytowaniu należy wykonać przekopy kontrolne, celem stwierdzenia rzeczywistego przebiegu istniejącego uzbrojenia podziemnego oraz ustalić
rodzaj i stan zabezpieczeń.
G. Skrzyżowania z istniejącym uzbrojeniem podziemnym należy zabezpieczyć zgodnie z wymogami branżowymi.
H. Roboty przy budowie przyłączy należy prowadzić zgodnie z warunkami technicznymi i przepisami BHP.
I. W celu otrzymania gwarancji na roboty wymienione w projekcie należy wykonać je zgodnie
z instrukcjami bądź zlecić wykonanie firmom specjalistycznym.
J. Rodzaj, gatunek i kolorystykę materiałów wykończeniowych uzgodnić przed zakupem z projektantem.
K. Osprzęt i urządzenia elektryczne należy, bezwzględnie zabudować, zgodnie z podanymi
wytycznymi rozmieszczenia na rysunkach ( montaż instalacji zakończyć w trakcie płytkowania ).
L. Przy wykonywaniu robót budowlanych należy stosować wyroby budowlane o właściwościach
użytkowych umożliwiających prawidłowo zaprojektowanemu i wykonanemu obiektowi budowlanemu spełnienie wymagań podstawowych oraz, że są dopuszczone do obrotu i powszechnego
lub jednostkowego stosowania w budownictwie.
M. Elementom wystroju pomieszczeń i dróg ewakuacyjnych należy zapewnić udokumentowane
właściwości co najmniej trudno zapalne, w przypadku okładzin sufitowych i sufitów podwieszonych niepalne lub niezapalne, nie kapiące i nie odpadające pod wpływem ognia.
N. Wszelkie zmiany w stosunku do przyjętych rozwiązań projektowych wymagają każdorazowo
zgody projektanta.
O. Wszelkie roboty należy wykonać zgodnie z obowiązującymi „Warunkami technicznymi wykonania i odbioru robót”.
P. Całość robót należy wykonać zgodnie z Rozporządzeniem Ministra Infrastruktury Nr 690 z dnia
12.04.2002 r. „w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie” ( Dz.U. Nr 75 z dnia 15.06.2002 r. z późniejszymi zmianami ).
17
OBLICZENIA TECHNICZNE
PROJEKT BUDOWLANO -WYKONAWCZY INSTALACJI ELEKTRYCZNYCH - PRZEBUDOWA
I ZMIANY SPOSOBU UŻYTKOWANIA SALI LEKCYJNEJ I CZĘŚCI KORYTARZA NA ZAPLECZE
SOCJALNO -SANITARNE DLA BOISK SPORTOWYCH ORLIK 2012 W BUDYNKU SZKOŁY PODSTAWOWEJ NR 13 W TARNOWSKICH GÓRACH PRZY ULICY ARMII KRAJOWEJ 1 ( działka Nr
145/2 ).
1. BILANS MOCY
--------------------------------------------------------------------------------------------------------------------------------------Lp
Wyszczególnienie
Pi
kz
Pc
cos φ tg φ
Q
Sc
J
Jb
[kW]
[kW]
[kvar] [kVA] [A]
[A]
--------------------------------------------------------------------------------------------------------------------------------------1
2
3
4
5
6
7
8
9
10
11
--------------------------------------------------------------------------------------------------------------------------------------ZAPLECZE SOCJALNO -SANITARNE
Tablica bezpiecznikowa TB1
1.
Oświetlenie
2,00
0,60
1,20
1,00
0,00
0,00
2.
Gniazda wtyczkowe
4,00
0,50
2,00
1,00
0,00
0,00
3.
Komputery
1,00
0,70
0,70
1,00
0,00
0,00
4.
Kurtyna powietrzna
3,00
0,40
1,20
1,00
0,00
0,00
5.
Pojemnościowe ogrzewacze
wody PP ( 3 x 1,5 kW )
4,50
0,40
1,80
1,00
0,00
0,00
6.
Nagrzewnica NG
9,00
0,60
5,40
1,00
0,00
0,00
7.
Rezerwa
6,00
0,50
3,00
1,00
0,00
0,00
--------------------------------------------------------------------------------------------------------------------------------------razem
29,50
0,58 15,60 1,00 0,00 0,00 15,60 22,45 25,00
---------------------------------------------------------------------------------------------------------------------------------------
2. DOBÓR KABLI, PRZEWODÓW I ZABEZPIECZEŃ
KABEL ZASILAJĄCY TABLICĘ TB2
OBCIĄŻENIE PRĄDOWE TABLICY TB2
Moc zapotrzebowana
Pz = 15,60 kW
Obciążenie prądowe
15,60
Io = -------------- = 22,50 A
√ 3 x 0,4
Dobrano dla zabezpieczenia prądowego linii zasilającej wkładkę bezpiecznikową WT2/gG 50A.
SPADEK NAPIĘCIA DLA LINII ZASILAJĄCEJ TABLICĘ TB2
Założenia:
- moc zapotrzebowana
- 15,60 kW,
- kabel zasilający
- YKY 5 x 6 mm2 - długość 30,00 m.
18
Spadek napięcia dla linii zasilającej od tablicy TB1 do tablicy TB2:
100 x 15600 x 30
∆U% = --------------------------- = 0,86 % < ∆Udop
57 x 6 x 4002
SPRAWDZENIE LINII ZASILAJĄCEJ OD PRĄDU
PRZECIĄŻENIOWEGO
Iz = 40,00 A
- obciążalność długotrwała kabla YKY 5 x 6 mm2
Io = 22,50 A
- całkowity prąd obciążenia
In = 25,00 A
- prąd znamionowy wkładki bezpiecznikowej w tablicy TB1
1,45 x Iz = 1,45 x 40,00 = 58,00 A
sprawdzenie warunku Io ≤ In ≤ Iz
22,50 A ≤ 25,00 A ≤ 58,00 A
- warunek spełniony
sprawdzenie warunku I2 ≤ 1,45 x Iz
I2 = 1,6 x In = 1,6 x 25,00 = 40,00 A
- prąd zadziałania wkładki bezpiecznikowej
40,00 A ≤ 58,00 A
- warunek spełniony
19
ZESTAWIENIE MATERIAŁÓW
PROJEKT BUDOWLANO -WYKONAWCZY INSTALACJI ELEKTRYCZNYCH - PRZEBUDOWA
I ZMIANY SPOSOBU UŻYTKOWANIA SALI LEKCYJNEJ I CZĘŚCI KORYTARZA NA ZAPLECZE
SOCJALNO -SANITARNE DLA BOISK SPORTOWYCH ORLIK 2012 W BUDYNKU SZKOŁY PODSTAWOWEJ NR 13 W TARNOWSKICH GÓRACH PRZY ULICY ARMII KRAJOWEJ 1 ( działka Nr
145/2 ).
--------------------------------------------------------------------------------------------------------------------------------------LP
WYSZCZEGÓLNIENIE
WYTWÓRCA
JEDN. MIARY
ILOŚĆ UWAGI
--------------------------------------------------------------------------------------------------------------------------------------A. TABLICA BEZPIECZNIKOWA GŁÓWNA TG
( uzupełnienie )
1.
Rozdzielnica naścienna jednorzędowa NEDBOX
1x12, drzwi transparentne, wyposażona w:
2.
kpl.
1
LEGRAND
szt.
1
LEGRAND
szt.
1
Rozłącznik izolacyjny 3-biegowy
typu R303 25, 25A z bezpiecznikami DO2 25A
3.
LEGRAND
3 -fazowy licznik energii elektrycznej do pomiaru
bezpośredniego 3 x 400/230V do 63A
--------------------------------------------------------------------------------------------------------------------------------------B. TABLICA BEZPIECZNIKOWA TB1 ( zaplecze socjalno -sanitarne )
1.
Rozdzielnica wnękowa EKINOXE TX 3x18
kolor biały, jednorzędowa, wyposażona w:
LEGRAND
kpl.
1
LEGRAND
szt.
1
typu FR301, 16A
LEGRAND
szt.
1
4.
Lampka sygnalizacyjna typu L301, zielona 230V
LEGRAND
szt.
3
5.
Wyłącznik różnicowoprądowy 4-biegowy
LEGRAND
szt.
1
LEGRAND
szt.
2
LEGRAND
szt.
1
LEGRAND
szt.
1
LEGRAND
szt.
10
LEGRAND
szt.
7
LEGRAND
szt.
4
2.
Rozłącznik izolacyjny 3-biegowy
typu FR303, 100A
3.
Rozłącznik izolacyjny 1-biegowy
typu P304C, 40A, 30mA, AC
6.
Wyłącznik różnicowoprądowy 2-biegowy
typu P312B, 16A, 30mA, AC
7.
Wyłącznik nadprądowy 3-biegowy
typu S303B, B16, 3P, 16A, 6kA
8.
Wyłącznik nadprądowy 1-biegowy
typu S301, C20, 1P, 20A, 6kA
9.
Wyłącznik nadprądowy 1-biegowy
typu S301, B16, 1P, 16A, 6kA
10. Wyłącznik nadprądowy 1-biegowy
typu S301, B10, 1P, 10A, 6kA
11. Wyłącznik nadprądowy 1-biegowy
typu S301, B6, 1P, 6A, 6kA
---------------------------------------------------------------------------------------------------------------------------------------
20
--------------------------------------------------------------------------------------------------------------------------------------LP
WYSZCZEGÓLNIENIE
WYTWÓRCA
JEDN. MIARY
ILOŚĆ UWAGI
--------------------------------------------------------------------------------------------------------------------------------------12. Stycznik 3-biegowy typu SM340, 230V, 40A
LEGRAND
szt.
1
13. Stycznik 1-biegowy typu SM316, 230V, 16A
LEGRAND
szt.
2
--------------------------------------------------------------------------------------------------------------------------------------C. INSTALACJA OŚWIETLENIOWA I GNIAZD WTYKOWYCH
1.
Oprawa oświetleniowa ( L1 )
BARI II DOWNLIGHT DLN 230
Ø 227 mm - h = 155 mm, korpus stalowy
malowany proszkowo w kolorze RAL 9006,
klosz szkło matowe ( PX 1497143 ), 2 x 18W,
TC-D, G24d-2, IP20 ( PX 1493115 )
2.
PXF LIGHTING
szt.
5
PXF LIGHTING
szt.
3
PXF LIGHTING
szt.
10
PXF LIGHTING
szt.
6
PXF LIGHTING
szt.
6
PXF LIGHTING
szt.
2
Oprawa oświetleniowa ( L1-Aw )
BARI II DOWNLIGHT DLN 230
Ø 227 mm - h = 155 mm, korpus stalowy
malowany proszkowo w kolorze RAL 9006,
klosz szkło matowe ( PX 1497143 ), 2 x 18W,
TC-D, G24d-2, IP20 ( PX 1493115 )
z modułem awaryjnym
3.
Oprawa oświetleniowa ( L2 )
BARI II DOWNLIGHT DLN 230
Ø 227 mm - h = 155 mm, korpus stalowy
malowany proszkowo w kolorze RAL 9006,
klosz szkło matowe ( PX 1497143 ), 2 x 18W,
TC-D, G24d-2, IP44 ( PX 1493115 )
4.
Oprawa oświetleniowa ( L2-Aw )
BARI II DOWNLIGHT DLN 230
Ø 227 mm - h = 155 mm, korpus stalowy
malowany proszkowo w kolorze RAL 9006,
klosz szkło matowe ( PX 1497143 ), 2 x 18W,
TC-D, G24d-2, IP44 ( PX 1493115 )
z modułem awaryjnym
5.
Oprawa oświetleniowa ( L3 ) POP 4243/K
600 x 100 mm - h = 45 mm, korpus stalowy
malowany proszkowo w kolorze RAL 9006
1 x 24W, T5, IP40
6.
Oprawa przemysłowa RALLY 42W, TC-TEL,
Gx24q-4 - kolor szary ( AL3.979.09.61 )
---------------------------------------------------------------------------------------------------------------------------------------
21
--------------------------------------------------------------------------------------------------------------------------------------LP
WYSZCZEGÓLNIENIE
WYTWÓRCA
JEDN. MIARY
ILOŚĆ UWAGI
--------------------------------------------------------------------------------------------------------------------------------------7.
Oprawa oświetleniowa ( L4-Aw ) POKER TP
l = 1528 mm - h = 59 mm, korpus stalowy
malowany proszkowo w kolorze RAL 9006,
klosz 1 ( PX 186158 ), 1 x 58W, T8 ( G13 ),
IP40 ( PX 181158 ) z modułem awaryjnym
PXF LIGHTING
szt.
2
8.
Przewód kabelkowy typu YDYżo 3 x 1,5 mm2, 750V
mb
300
9.
Przewód kabelkowy typu YDYżo 4 x 1,5 mm2, 750V
mb
100
10. Przewód kabelkowy typu YDYżo 3 x 2,5 mm2, 750V
mb
300
11. Przewód kabelkowy typu YDYżo 5 x 2,5 mm2, 750V
mb
10
12. Przewód kabelkowy typu YDYżo 5 x 6 mm2, 1KV
mb
30
HAGER POLO
szt.
9
HAGER POLO
szt.
1
HAGER POLO
szt.
6
HAGER POLO
szt.
4
HAGER POLO
szt.
2
5-krotnej - kolor biały - nr art. 22012002
HAGER POLO
kpl.
1
- gniazdko wtyczkowe z uziem. ( 22000102 )
2 szt.
- gniazdko wtyczkowe DATA ( 22001702 )
1 szt.
- gniazdko wtyczkowe RTV-SAT ( 22004302 )
1 szt.
- gniazdko wtyczkowe telefoniczne ( 22004802 )
1 szt.
szt.
22
szt.
100
13. Wyłącznik uniwersalny pojedynczy FIORENA
1-biegowy pt., 16A, 250V, kolor biały
- nr art. 11000302
14. Wyłącznik 2-grupowy ( świecznikowy ) FIORENA
1-biegowy pt., 16A, 250V - kolor biały
- nr art. 11000802
15. Wyłącznik oświetleniowy ( schodowy ) FIORENA
1-biegowy pt., 16A, 250V - kolor biały
- nr art. 11000102
16. Gniazdko wtyczkowe 1-biegowe, 6A, 250V, pt.
FIORENA - kolor biały - nr art. 22000102
17. Gniazdko wtyczkowe z uziemieniem 1-biegowe,
z uchylną osłoną, 6A, 250V, pt. FIORENA
- kolor biały - nr art. 22000902
18. Gniazdka wtyczkowe FIORENA w ramce
19. Ramka pojedyncza - kolor biały ( 22011602 )
HAGER POLO
20. Puszka instalacyjna Ø 80 mm pt.
21. Listwa kablowa typu 16 x 16
LEGRAND
mb
22
22. Kurtyna powietrzna typu AC103 - 3,0 kW, 230V
FRICO AB
szt.
1
23. Regulator do kurtyny typu ACR404
FRICO AB
szt.
1
24. Termostat do kurtyny typu KR2800
FRICO AB
szt.
1
---------------------------------------------------------------------------------------------------------------------------------------
