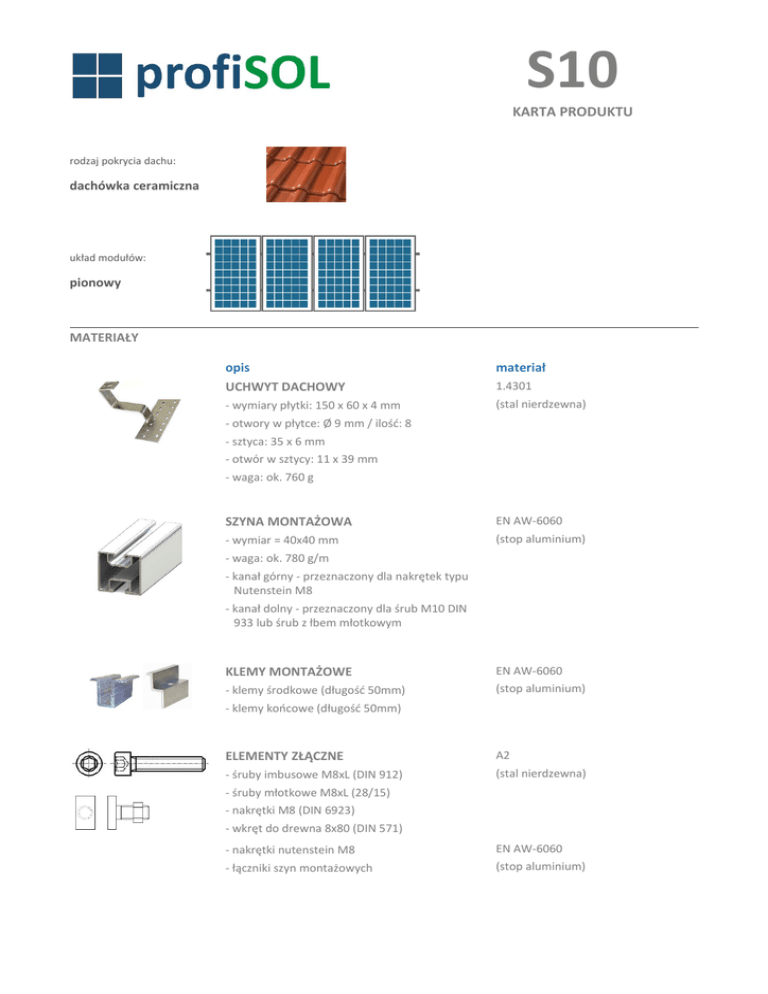

karta produktu

S10
KARTA PRODUKTU
rodzaj pokrycia dachu:
dachówka ceramiczna
układ modułów:
pionowy
MATERIAŁY
opis
UCHWYT DACHOWY
materiał
- wymiary płytki: 150 x 60 x 4 mm
(stal nierdzewna)
1.4301
- otwory w płytce: Ø 9 mm / ilość: 8
- sztyca: 35 x 6 mm
- otwór w sztycy: 11 x 39 mm
- waga: ok. 760 g
SZYNA MONTAŻOWA
EN AW-6060
- wymiar = 40x40 mm
(stop aluminium)
- waga: ok. 780 g/m
- kanał górny - przeznaczony dla nakrętek typu
Nutenstein M8
- kanał dolny - przeznaczony dla śrub M10 DIN
933 lub śrub z łbem młotkowym
KLEMY MONTAŻOWE
EN AW-6060
- klemy środkowe (długość 50mm)
(stop aluminium)
- klemy końcowe (długość 50mm)
ELEMENTY ZŁĄCZNE
A2
- śruby imbusowe M8xL (DIN 912)
(stal nierdzewna)
- śruby młotkowe M8xL (28/15)
- nakrętki M8 (DIN 6923)
- wkręt do drewna 8x80 (DIN 571)
- nakrętki nutenstein M8
EN AW-6060
- łączniki szyn montażowych
(stop aluminium)
