. DIN 28450. . Rozmiar Materiał Waga (kg) Numer artykułu

spec y fik ac je t echnic zne
VK

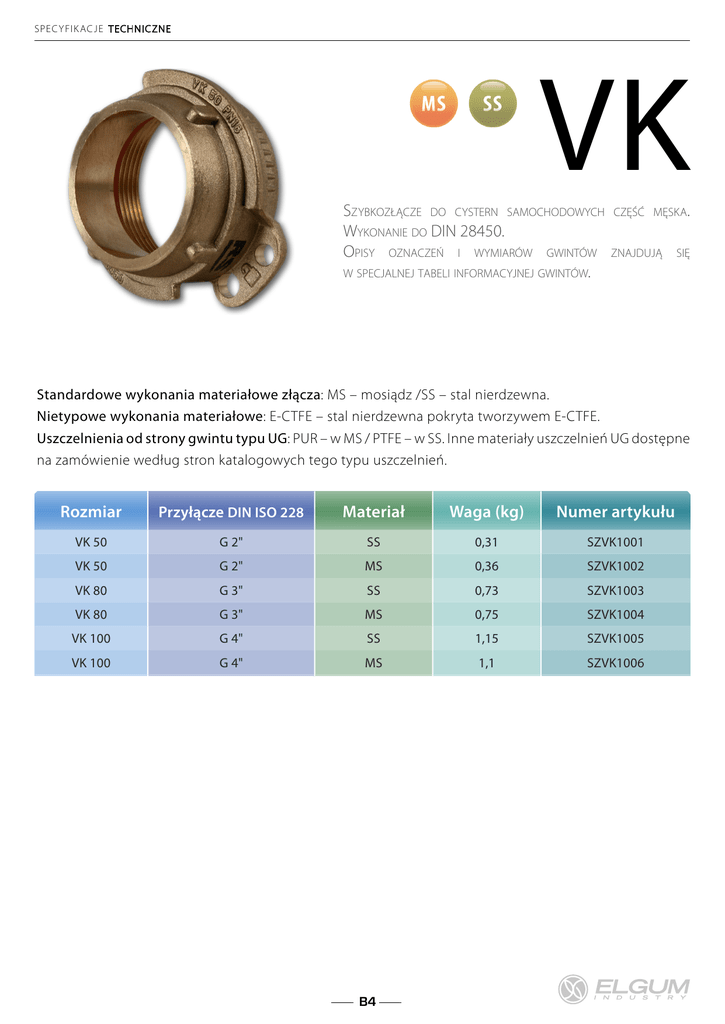

Szybkozłącze do cystern samochodowych
Wykonanie do DIN 28450.
Opisy oznaczeń i wymiarów gwintów
w specjalnej tabeli informacyjnej gwintów.
część męska.
znajdują
się
Standardowe wykonania materiałowe złącza: MS – mosiądz /SS – stal nierdzewna.
Nietypowe wykonania materiałowe: E-CTFE – stal nierdzewna pokryta tworzywem E-CTFE.
Uszczelnienia od strony gwintu typu UG: PUR – w MS / PTFE – w SS. Inne materiały uszczelnień UG dostępne
na zamówienie według stron katalogowych tego typu uszczelnień.
Rozmiar
Przyłącze DIN ISO 228
Materiał
Waga (kg)
Numer artykułu
VK 50
G 2"
SS
0,31
SZVK1001
VK 50
G 2"
MS
0,36
SZVK1002
VK 80
G 3"
SS
0,73
SZVK1003
VK 80
G 3"
MS
0,75
SZVK1004
VK 100
G 4"
SS
1,15
SZVK1005
VK 100
G 4"
MS
1,1
SZVK1006
B4
