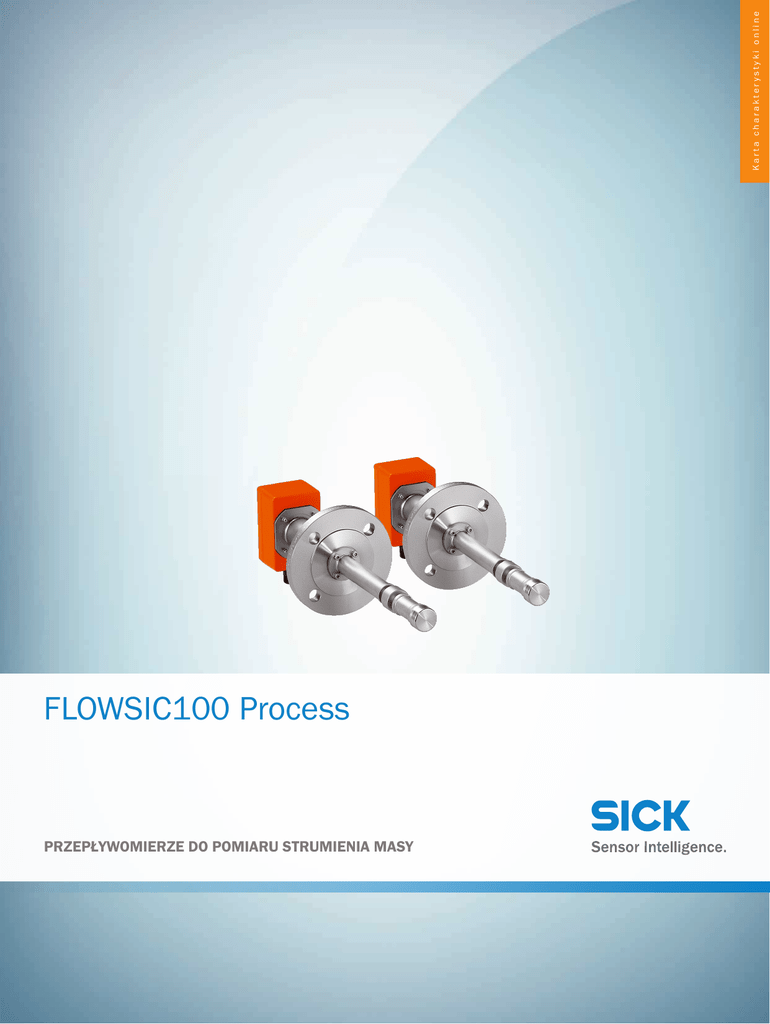

FLOWSIC100 Process
PRZEPŁYWOMIERZE DO POMIARU STRUMIENIA MASY
FLOWSIC100 Process
A
B
C
D
E
F
Informacje do zamówienia
H
I
J
K
L
M
N
O
P
Q
R
S
T
W skrócie
Typ
Nr artykułu
FLOWSIC100 Process
Na zapytanie
Dokładne specyfikacje urządzenia i parametry produktu mogą się różnić i zależą od danego zastosowania i specyfikacji użytkownika.
W wyborze właściwej konfiguracji urządzenia pomoże Państwu nasz regionalny przedstawiciel handlowy.
więcej wersji urządzeń i akcesoriów
www.sick.com/FLOWSIC100_Process
Opis produktu
Za pomocą przepływomierzy masowych do gazów FLOWSIC100 Process można wykonywać pomiary przy ciśnieniach do 16 barów – także w strefach zagrożonych wybuchem 2. Moduły nadawczo-odbiorcze są dostępne w hermetycznych obudowach ze stali nierdzewnej lub tytanu. Standardowy system składa się z modułu sterującego MCU i 2 modułów nadawczo-odbiorczych lub jednej
lancy pomiarowej. Moduł MCU służy do wprowadzania i wyprowadzania sygnałów, do przeliczania
z uwzględnieniem wielkości odniesienia (normalizacja) oraz do wygodnej obsługi na ekranie LCD.
• Odporne na korozję przetworniki ze stali nierdzewnej lub tytanu
• Ciśnienie procesowe do 16 barów
• Dostępna wersja zabezpieczona przed wybuchem do zastosowania w strefie 2 (ATEX)
• Hermetyczne przetworniki ultradźwiękowe
• Pomiar niemal bez straty ciśnienia i bez wpływu na proces
• Automatyczna kontrola punktu zerowego i punktu odniesienia
Korzyści dla użytkownika
• Niezawodny i precyzyjny pomiar, także przy małych prędkościach gazów
• Minimalna konserwacja ze względu na brak ruchomych części
• Pomiar niezależnie od ciśnienia, temperatury i składu gazów
• Brak wpływu przepływu gazów, ponieważ pomiar odbywa się metodą bezkontaktową
• Dopuszczony do stosowania w obszarach zagrożonych wybuchem 2 (ATEX)
• Łatwa obsługa i diagnostyka urządzenia za pośrednictwem modułu sterującego MCU i oprogramowania do obsługi SOPAS ET
2
ULTRADŹWIĘKOWE PRZEPŁYWOMIERZE GAZU | SICK
Karta charakterystyki online | 2016-08-08 10:17:29
Informacje mogą ulec zmianie bez powiadomienia
FLOWSIC100 Process
Zakresy stosowania
• Przemysł gazu ziemnego
• Przemysł chemiczny i tworzyw sztucznych
• Przemysł szklarski
• Przemysł farmaceutyczny
• Instalacje petrochemiczne i rafinerie
• Produkcja cementu
• Produkcja stali i żelaza
• Przemysł spożywczy
Szczegółowe dane techniczne
System FLOWSIC100 Process
Wielkości pomiarowe
Prędkość gazu, Przepływ masowy, Strumień objętości w warunkach roboczych, Przepływ objętościowy w warunkach normalnych, Prędkość dźwięku, Temperatura gazu
Zasada pomiaru
Pomiar różnicy czasu przejścia fali ultradźwiękowej
Zakresy pomiarowe
Prędkość gazu 0 ... ± 40 m/s
Powtarzalności
Dla v > 2 m/s: ± 1 % w zależności od zastosowania
Dla v < 2 m/s: ± 0,02 m/s w zależności od zastosowania
Funkcje diagnostyczne
Automatyczny cykl kontroli punktu zerowego i punktu odniesienia
Rozszerzona diagnostyka urządzenia za pośrednictwem oprogramowania SOPAS ET
Temperatura gazu
–40 °C ... +260 °C
Zapylenie
≤ 1 g/m³
Temperatura otoczenia
–40 °C ... +60 °C
Temperatura składowania
–40 °C ... +70 °C
Bezpieczeństwo elektryczne
CE
Stopień ochrony
IP 65
FLOWSIC100 PN16/CL150
Ciśnienie robocze
–0,5 bar ... 16 bar
Średnica nominalna rury
0,15 m ... 1,7 m
Masa
3 kg
W zależności od wykonania
Montaż
Kąt instalacji 60°
Elementy systemu
2 moduły nadawczo-odbiorcze FLSE100-PN16/CL150
1 moduł sterujący MCU-N
1 moduł przyłączeniowy
2 przewody łączące
2 króćce
FLOWSIC100 EX-Z2 i EX-Z2-RE
Ciśnienie robocze
–0,5 bar ... 16 bar
2016-08-08 10:17:29 | Karta charakterystyki online

Informacje
mogą ulec zmianie bez powiadomienia
3
FLOWSIC100 Process
A
B
C
D
E
F
0,15 m ... 1,7 m
Dopuszczenia dla stref zagrożonych wybuchem
ATEX Moduły nadawczo-odbiorcze: II 3 G Ex nA II T4 Gc
Masa
FLSE100-EXZ2: 3 kg
FLSE100-EXZ2RE: 6 kg
Montaż
Elementy systemu
2 moduły nadawczo-odbiorcze FLSE100-EXZ2
2 przewody łączące
2 króćce
2 zawory kulowe (tylko wersja EX-Z2-RE)
FLOWSIC100 PR-EX-Z2
Ciśnienie robocze
–100 hPa ... 100 hPa
H
I
J
K
L
M
N
O
P
Q
R
S
T
≥ 0,4 m
Dopuszczenia dla stref zagrożonych wybuchem
ATEX Moduły nadawczo-odbiorcze: II 3 G Ex nA II T4 Gc
Masa
5 kg
Montaż
Elementy systemu
1 moduł nadawczo-odbiorczy FLSE100-PREXZ2
1 przewód łączący
1 króciec
Moduł sterujący MCU-N
Opis
Obowiązkowy moduł do sterowania modułami nadawczo-odbiorczymi, do rozliczania, interpretacji i wysyłania danych wartości pomiarowych
Temperatura otoczenia
–40 °C ... +60 °C
Stopień ochrony
IP 65
Wyjścia analogowe
1 Wyjście:
0/2/4 ... 20 mA, 750 Ω
Izolowane galwanicznie, do pięciu wyjść w przypadku stosowania modułów dodatkowych
(opcja)
Wejścia analogowe
2 Wejścia:
0 ... 20 mA
Do czterech wejść w przypadku stosowania modułu dodatkowego (opcja)
Wyjścia dwustanowe
5 Wyjścia przekaźnikowe (zestyk przełączny), bezpotencjałowe:
48 V, 1 A
Niskie napięcie bezpieczne; dla sygnałów stanu „praca/usterka”, „wartość graniczna”, „ostrzeżenie”, „konserwacja” i „cykl kontrolny”
Wejścia dwustanowe
4 styki bezpotencjałowe
4
FLOWSIC100 Process
Interfejsy
USB 1.1 (Wirtualny port COM, interfejs serwisowy)
RS-232 (za pośrednictwem przyłącza zaciskowego; interfejs serwisowy)
RS-485 (za pośrednictwem opcjonalnego modułu interfejsu)
Moduł interfejsu (Opcja)
Protokół magistrali
Ethernet TCP/IP (za pośrednictwem opcjonalnego modułu interfejsu)
Modbus (za pośrednictwem opcjonalnego modułu interfejsu)
Modbus TCP (za pośrednictwem opcjonalnego modułu interfejsu)
PROFIBUS DP (za pośrednictwem opcjonalnego modułu interfejsu)
Wskazanie
Wyświetlacz LCD (opcja)
Diody stanu LED: „Zasilanie”, „Konserwacja” i „Zakłócenie”
Obsługa
Za pośrednictwem wyświetlacza LCD (opcja) lub oprogramowania SOPAS ET
Wymiary (szer. x wys. x głęb.)
210 mm x 340 mm x 120 mm
Masa
≤ 3,7 kg
Przyłącze elektryczne
Napięcie 90 ... 250 V
Opcjonalnie dostępna wersja z zasilaniem 24 V DC
Częstotliwość 47 ... 63 Hz
Pobór mocy ≤ 15 W
Opcje
Moduł(y) interfejsu(ów)
Moduł(y) I/O
Wyświetlacz LCD
Wersja 19″
Rysunki wymiarowe (Wymiary w mm)
Zespół nadawczo-odbiorczy FLSE100-PN16CL150
60 (2.36)
140 (5.51)
260 (10.24)
k
A
Ø 35
(1.38)
D
120 (4.72)
A
Wersja z kołnierzem
D
K
B50 ND40 DIN 2527 1.4571
165
125
ANSI B16.5 CLASS 150 2″
152,4
120,7
Wszystkie wymiary w mm.

Informacje
5
FLOWSIC100 Process
Zespół nadawczo-odbiorczy FLSE100-EXZ2
55
60
(2.17)
(2.36)
140 (5.51)
260 (10.24)
k
A
A
Ø 35
(1.38)
D
120 (4.72)
A
B
C
D
E
F
D
K
B50 ND40 DIN 2527 1.4571
165
125
152,4
120,7
Zespół nadawczo-odbiorczy FLSE100-EXZ2RE
55
60
(2.17)
(2.36)
140 (5.51)
132 (5.20)
380 (14.96)
k
A
Ø 35
(1.38)
D
120 (4.72)
A
D
K
B50 ND40 DIN 2527 1.4571
165
125
152,4
120,7
Zespół nadawczo-odbiorczy FLSE100-PREXZ2
55
60
(2.17)
(2.36)
140 (5.51)
350/550/750
506.5 (19.94)
Ø 100 (3.94)
(13.78/21.65/29.53)
A
Ø 125 (4.92)
A
Ø 60
6
(2.36)
120 (4.72)
H
I
J
K
L
M
N
O
P
Q
R
S
T
462 (18.19)
270 ... 280
(10.63 ... 11.02)
FLOWSIC100 Process
Błąuł sterujący MCU-N; obudowa naścienna, wersja kompaktowa (tylko do stref niezagrożonych wybuchem)
210 (8.27)
120 (4.72)
300 (11.81)
320 (12.60)
340 (13.39)
160 (6.30)
Meas
Zestaw montażowy CL150 z zaworem kulowym do FLSE100-EXZ2RE
153 (6.02)
230 (9.06)
Ø 19.1
(2.37)
Ø 60.3
(0.75)
120.7 (4.75)
220 (8.66)
150 (5.91)
152.7 (6.01)
380 (14.96)
Zestaw montażowy PN16 z zaworem kulowym do FLSE100-EXZ2RE
153 (6.02)
230 (9.06)
Ø 18
150 (5.91)
220 (8.66)
380 (14.96)

Informacje
(2.37)
Ø 60.3
(0.71)
125 (4.92)
165 (6.50)
7
FLOWSIC100 Process
(3.00)
Ø 76.1
M8
338 / 538 / 738
100 (3.94)
(13.31 / 21.18 / 29.06)
122 (4.80)
Kołnierz z rurą, wersja amerykańska
Ø 19.1
(3.50)
(0.75)
338 / 538 / 738
177.8 (7.00)
(13.31 / 21.18 / 29.06)
215 (8.46)
Króciec PN16 DN50
Ø 18
(2.37)
Ø 60.3
(0.71)
125 (4.92)
250 (9.84)
165 (6.50)
Króciec 2" Cl.150
Ø 19.1
(2.37)
(0.75)
Ø 60.3
H
I
J
K
L
M
N
O
P
Q
R
S
T
Kołnierz z rurą, D70
Ø 88.9
A
B
C
D
E
F
250 (9.84)
120.7 (4.75)
152.4 (6.00)
8
