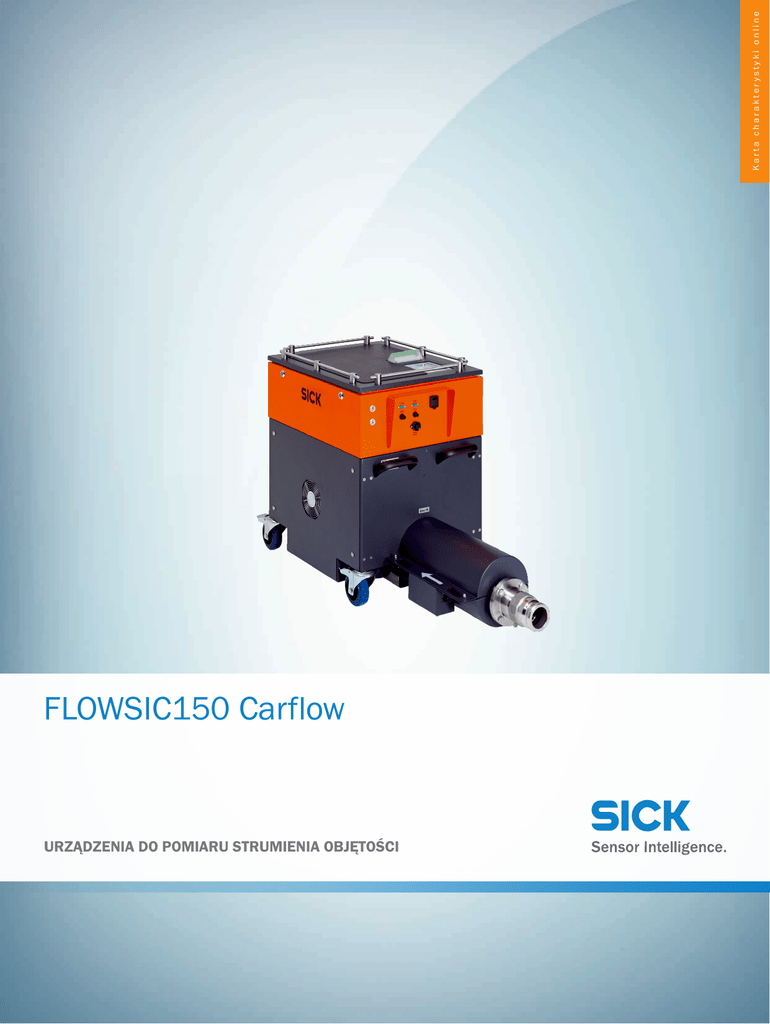

FLOWSIC150 Carflow, Karta charakterystyki online

Karta charakterystyki online
FLOWSIC150 Carflow
URZĄDZENIA DO POMIARU STRUMIENIA OBJĘTOŚCI
FLOWSIC150 Carflow
URZĄDZENIA DO POMIARU STRUMIENIA OBJĘTOŚCI
A
B
C
D
E
F
H
I
J
K
L
M
N
O
P
Q
R
S
T
Informacje do zamówienia
Typ
Nr artykułu
FLOWSIC150 Carflow
Na zapytanie
Dokładne specyfikacje urządzenia i parametry produktu mogą się różnić i zależą od danego zastosowania i specyfikacji użytkownika.
W wyborze właściwej konfiguracji urządzenia pomoże Państwu nasz regionalny przedstawiciel handlowy.
więcej wersji urządzeń i akcesoriów
www.sick.com/FLOWSIC150_Carflow
Opis produktu
FLOWSIC150 Carflow oferuje doskonałą wydajność przy niewielkich rozmiarach. Połączenie najnowocześniejszej technologii czujników i wydajnej elektroniki zapewnia nadzwyczajną dokładność pomiaru spalin do 600°C. Ultradźwiękowa zasada pomiaru nie powoduje straty ciśnienia, nie
wykorzystuje ruchomych części, jest niezależna od ciśnienia, temperatury i składu gazów, a tym
samym zapewnia niezawodną pracę przy minimalnych wymaganiach w odniesieniu do konserwacji. Dzięki bezpośredniemu pomiarowi nierozcieńczonych spalin FLOWSIC150 Carflow jest łatwy
do zainstalowania, pracuje niemal bez żadnych skutków dla silnika i doskonale nadaje się do elastycznego pomiaru przepływu spalin na hamowniach pojazdowych i silnikowych.
W skrócie
• Ultradźwiękowy pomiar przepływu spalin w czasie rzeczywistym
• Niezależnie od ciśnienia, temperatury i składu gazów
• Doskonała dokładność pomiaru
• Zastosowanie do spalin o temperaturze do 600°C
• Bezpośredni pomiar nierozcieńczonych spalin
• Podgrzewany odcinek pomiarowy
• Minimalne przeciwciśnienie spalin
• Nie jest potrzebna powierzchnia do ustawienia, przyrząd jest mobilny, oferuje różne możliwości
podłączenia
Korzyści dla użytkownika
• Wysoka jakość danych pomiarowych dzięki dużej dokładności i stabilności pomiaru
• Niezawodny pomiar przepływu, także przy niewielkim przepływie i na biegu jałowym
• Niezawodna praca dzięki przystosowaniu do wysokich temperatur spalin
• Uniwersalna koncepcja – idealnie nadaje się do stosowania na istniejących stanowiskach kontrolnych
• Niższe koszty inwestycji dzięki mobilnemu zastosowaniu na wielu stanowiskach kontrolnych
• Wygodna instalacja bez wpływu na charakterystykę silnika i systemy do analizy spalin
• Wydłużony czas pracy dzięki chronionemu patentem chłodzeniu czujnika
• Niskie kosztach eksploatacji dzięki niewielkiemu zapotrzebowaniu na konserwację
2
ULTRADŹWIĘKOWE PRZEPŁYWOMIERZE GAZU | SICK
Karta charakterystyki online | 2016-07-07 15:22:28
Informacje mogą ulec zmianie bez powiadomienia
FLOWSIC150 Carflow
URZĄDZENIA DO POMIARU STRUMIENIA OBJĘTOŚCI
Zakresy stosowania
• Pomiar przepływu spalin w badaniach i rozwoju w przemyśle samochodowym
• Pomiar przepływu spalin w czasie rzeczywistym na hamowniach pojazdowych i silnikowych
• Określanie modalnych przebiegów emisji w połączeniu ze standardową analizą spalin
• Regulacja proporcjonalna pobierania próbek w mieszkowym miniaturowym systemie pomiarowym z rozcieńczaniem spalin
Szczegółowe dane techniczne
System FLOWSIC150 Carflow
Wielkości pomiarowe
Prędkość gazu, Strumień objętości w warunkach roboczych, Przepływ objętościowy w warunkach normalnych, Temperatura gazu, Ciśnienie gazu, Prędkość dźwięku
Liczba ścieżek pomiarowych
4
Zasada pomiaru
Pomiar różnicy czasu przejścia fali ultradźwiękowej
Zakresy pomiarowe
Przepływ objętościowy w warunkach roboczych 0 ... 180 l/s / 0 ... 650 m³/h
(wersja 2,5″)
Przepływ objętościowy w warunkach roboczych 0 ... 500 l/s / 0 ... 1.800 m³/h
(wersja 4″)
Ciśnienie gazu 700 ... 1.300 hPa
Dokładność
± 0,5 %
Mierzonej wartości (w zakresie 0,05 Qmax ... Qmax)
Funkcje diagnostyczne
Autotest i diagnostyka błędów
Temperatura gazu
≤ +600 °C
Ciśnienie robocze
700 hPa ... 1.300 hPa
Temperatura otoczenia
–10 °C ... +40 °C
Ciśnienie otoczenia
Atmosferyczne
Wilgotność otoczenia
5 % ... 95 %
Wilgotność względna
Bezpieczeństwo elektryczne
CE
Wyjścia analogowe
2 Wyjścia:
0/2/4 ... 20 mA, 750 Ω
Znamionowy przepływ objętościowy i ciśnienie bezwzględne, swobodnie skalowalne
Interfejsy
Ethernet (wirtualny port COM)
RS-232 (Protokół AK)
USB (Interfejs serwisowy)
Protokół magistrali
Protokół AK
Wskazanie
Czterowierszowy wyświetlacz ciekłokrystaliczny
Dioda LED statusu: „Praca”, „Ostrzeżenie” i „Usterka”
Obsługa
Za pomocą wyświetlacza LCD lub oprogramowania SOPAS ET
Wersja
Wersja 2,5″
Wersja 4″
Wymiary (szer. x wys. x głęb.)
495 mm x 715 mm x 1.060 mm (Wersja 2,5″)
495 mm x 715 mm x 1.180 mm (Wersja 4″)
Masa
Wersja 2,5″: ≤ 95 kg
2016-07-07 15:22:28 | Karta charakterystyki online

Informacje
mogą ulec zmianie bez powiadomienia
ULTRADŹWIĘKOWE PRZEPŁYWOMIERZE GAZU | SICK
3
FLOWSIC150 Carflow
URZĄDZENIA DO POMIARU STRUMIENIA OBJĘTOŚCI
A
B
C
D
E
F
H
I
J
K
L
M
N
O
P
Q
R
S
T
Wersja 4″: ≤ 140 kg
Montaż
Złącze z gwintem zewnętrznym typu G
Szybkozłącza
Przyłącze elektryczne
Napięcie 90 ... 125 V AC / 190 ... 250 V AC
Częstotliwość 50 Hz / 60 Hz
Pobór mocy Bez zewnętrznego przewodu grzewczego: ≤ 1700 W
Maks. dopuszczalna moc zewnętrznych przewodów grzewczych przy 190 ... 250 V AC: ≤
1600 W
Maks. dopuszczalna moc zewnętrznych przewodów grzewczych przy 90 ... 125 V AC: ≤ 1000 W
Wbudowane elementy
4
ULTRADŹWIĘKOWE PRZEPŁYWOMIERZE GAZU | SICK
Wbudowany pomiar ciśnienia i temperatury
Karta charakterystyki online | 2016-07-07 15:22:28
Informacje mogą ulec zmianie bez powiadomienia
