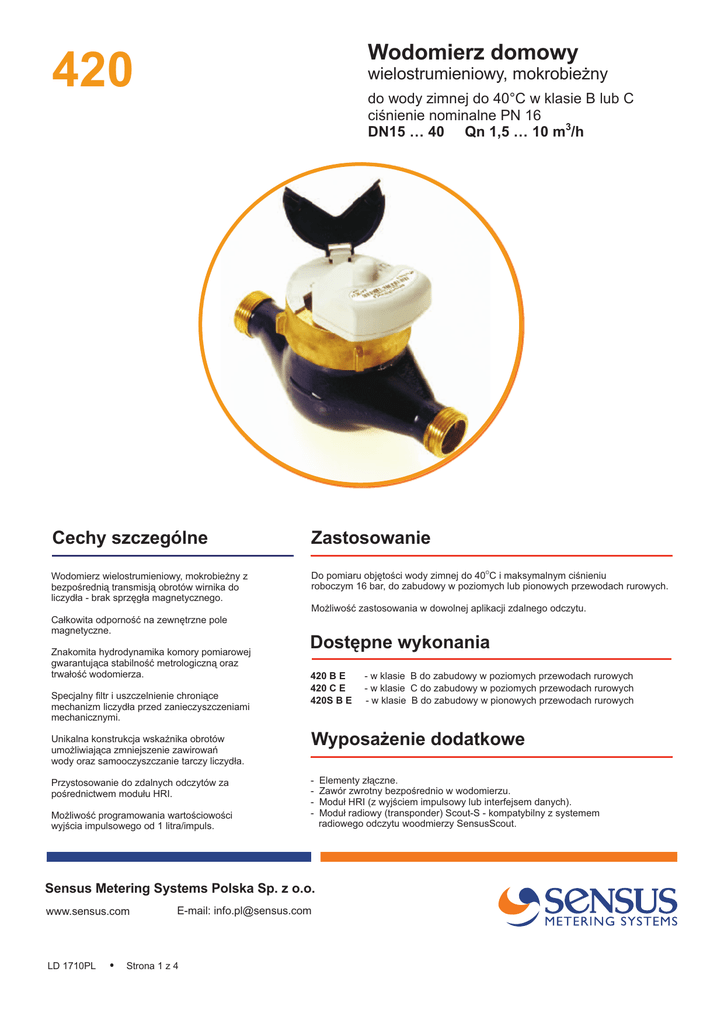

Wodomierz domowy
420
wielostrumieniowy, mokrobie¿ny
do wody zimnej do 40°C w klasie B lub C
ciœnienie nominalne PN 16
DN15 … 40 Qn 1,5 … 10 m3/h
Cechy szczególne
Zastosowanie
Wodomierz wielostrumieniowy, mokrobie¿ny z
bezpoœredni¹ transmisj¹ obrotów wirnika do
liczyd³a - brak sprzêg³a magnetycznego.
Do pomiaru objêtoœci wody zimnej do 40OC i maksymalnym ciœnieniu
roboczym 16 bar, do zabudowy w poziomych lub pionowych przewodach rurowych.
Ca³kowita odpornoœæ na zewnêtrzne pole
magnetyczne.
Znakomita hydrodynamika komory pomiarowej
gwarantuj¹ca stabilnoœæ metrologiczn¹ oraz
trwa³oœæ wodomierza.
Specjalny filtr i uszczelnienie chroni¹ce
mechanizm liczyd³a przed zanieczyszczeniami
mechanicznymi.
Unikalna konstrukcja wskaŸnika obrotów
umo¿liwiaj¹ca zmniejszenie zawirowañ
wody oraz samooczyszczanie tarczy liczyd³a.
Przystosowanie do zdalnych odczytów za
poœrednictwem modu³u HRI.
Mo¿liwoœæ programowania wartoœciowoœci
wyjœcia impulsowego od 1 litra/impuls.
Mo¿liwoœæ zastosowania w dowolnej aplikacji zdalnego odczytu.
Dostêpne wykonania
420 B E
420 C E
420S B E
Wyposa¿enie dodatkowe
-
Sensus Metering Systems Polska Sp. z o.o.
www.sensus.com
LD 1710PL
E-mail: [email protected]
Strona 1 z 4
- w klasie B do zabudowy w poziomych przewodach rurowych
- w klasie C do zabudowy w poziomych przewodach rurowych
- w klasie B do zabudowy w pionowych przewodach rurowych
Elementy z³¹czne.
Zawór zwrotny bezpoœrednio w wodomierzu.
Modu³ HRI (z wyjœciem impulsowy lub interfejsem danych).
Modu³ radiowy (transponder) Scout-S - kompatybilny z systemem
radiowego odczytu woodmierzy SensusScout.
Dok³adnoœæ
Zrównowa¿ony hydrodynamicznie i skierowany
ku górze ruch wody w komorze pomiarowej
gwarantuje wysok¹ dok³adnoœæ i czu³oœæ wodomierza. Wartoœæ rozruchowego strumienia objêtoœci
jest bardzo ma³a.
B³¹d [%]
Typowy wykres b³êdów
NiezawodnoϾ
Odczyt
Mechanizm przenoszenia napêdu (bezpoœrednio z
wirnika) oraz bêbenki liczyd³a i wskazówki podza3
kresów m zanurzone s¹ w przep³ywaj¹cej przez
wstawê pomiarow¹ wodzie.
W celu ograniczenia kondensacji zanieczyszczeñ
mechanizm liczyd³a umieszczono w niecce
ochronnej, a unikalna konstrukcja wskaŸnika
obrotów umo¿liwia samooczyszczanie tarczy i
szyby liczyd³a.
5
3
Zakres wskazañ liczyd³a wynosi 10 m , a wartoœæ
dzia³ki elementarnej 0,05 litra.
Zabezpieczenia
Ca³kowita odpornoœæ na zewnêtrzne pole
magnetyczne (wodomierza oraz modu³u HRI).
Wykonanie os³ony z mosi¹dzu oraz ochrona liczyd³a
grub¹ szyb¹ (8mm) z poliwêglanu zapewniaj¹ wysok¹
odpornoœæ przed niepowo³anymi ingerencjami
zewnêtrznymi.
ZgodnoϾ
Wodomierze 410 PC s¹ zgodne z Zaleceniami
nr 49 OiML (Miêdzynarodowa Organizacja
ds. Metrologii) oraz Dyrektyw¹ Unii Europejskiej
nr 75/33.
.
420
LD 1710PL
Strona 2 z 4
Klasa B
- klasa C
Klasa B
Klasa C
- klasa B
15
1
Strumieñ objêtoœci [l/h]
Typowy wykres straty ciœnienia
Strata ciœnienia [bar]
Dziêki zastosowaniu wysokiej jakoœci materia³ów
wodomierz 420 zabezpieczony jest przed korozj¹,
uderzeniami, ciœnieniem i wysok¹ temperatur¹
zewnêtrzn¹ . 420 jest w pe³ni hermetyczny i mo¿e
pozostawaæ trwale zalany.
Aby zagwarantowaæ niezawodnoœæ metrologiczn¹
wodomierza elementy wstawy pomiarowej
wykonano z najnowszej generacji polimerów.
Ponadto:
- wirnik wyposa¿ono w szafirowy kamieñ oporowy,
- ukszta³towanie powierzchni komory pomiarowej
zapobiega tworzeniu siê na niej osadów,
- dodatkowy filtr komory pomiarowej skutecznie
ochrania mechanizmy przed zanieczyszczeniami
mechanicznymi.
Klasa C
.
Strumieñ objêtoœci [l/h]
Zatwierdzenia typu
Standardowo wodomierze 420 dostarczane s¹ w klasie B.
O
EEC do wody zimnej 30 C
D 86
6.131.96
Dane techniczne
Qn 1,5...10 Klasa B lub C
Na specjalne zamówienie dostêpne s¹ wykonania po legalizacji
pierwotnej w klasie C.
Podstawowe parametry metrologiczne
Œrednica nominalna DN
Nominalny strum. obj. Qn
Oznakowanie
15
1,5
3
20
2,5
5
25
3,5
7
32
6
12
40
10
20
l/h
120
200
280
480
800
Minimalny strum. obj. Qmin
(b³¹d w zakresie ±5)
l/h
30
50
70
120
200
Poœredni strum. obj.
(b³¹d w zakresie ±2)
l/h
22,5
37,5
52,5
90
150
Minimalny strum. obj. Qmin
(b³¹d w zakresie ±5)
l/h
15
25
35
60
100
Rozruchowy strum. obj.
l/h
5
8
15
15
25
Zakres wskazañ
m3
10
l
0,05
0,85
0,75
Zabudowa i u¿ytkowanie
Klasa C
Kierunek przep³ywu wody zaznaczony jest na
korpusie w postaci dwóch strza³ek.
Data produkcji, numer seryjny s¹ trwale naniesione
na g³owicy. Opcjonalnie nr wodomierza i kod
kreskowy mog¹ zostaæ naniesione na naklejce
(miejsce umieszczenia naklejki do ustalenia z
u¿ytkownikiem wodomierza).
Nazwa producenta, typ wodomierza, klasa
metrologiczna oraz numer zatwierdzenia typu EEC
naniesione s¹ na tarczy liczyd³a.
Klasa B
Max. strum. obj.
Qmax m3/h
Poœredni strum. obj.
(b³¹d w zakresie ±2)
Qt
Qt
Dzia³ka elememtarna
Strata ciœnienia przy Qmax
420
Œrednica nominalna
D³ugoœæ
tarcz¹ liczyd³a
do góry
Wodomierz 420 powinien byæ zainstalowany w
najni¿szym punkcie ruroci¹gu, zgodnie ze strza³k¹
wskazuj¹c¹ kierunek przep³ywu wody.
Przed monta¿em wodomierza sieæ musi zostaæ
wyp³ukana i oczyszczona z zanieczyszczeñ
mechanicznych.
Przed wodomierzem zaleca siê zastosowaæ zawór
zwrotny.
Podczas dokrêcania nakrêtek elementów
z³¹cznych wodomierz powinien byæ utrzymywany
w wybranym po³o¿eniu.
Prace monta¿owe nale¿y przeprowadziæ przy
wykorzystaniu standardowych narzêdzi.
Podczas u¿ytkowania zawór kulowy przed
wodomierzem powinien byæ otwierany bardzo
powoli, tak aby woda spokojnie wype³nia³a jego
komorê.
Nie okreœla siê innych, specjalnych wymagañ
instalacyjnych oraz u¿ytkowania.
420
LD 1710PL
Strona 3 z 4
0,51
0,55
1,00
DN
l
mm
mm
15
165 1)
20
2)
190
25
260
32
260
40
300
L
B
H
mm
mm
mm
241
96
256
96
111
378
103
126
378
103
126
438
131
151
WysokoϾ od podstawy
h
do osi ruroci¹gu
mm
34
36
46
46
62
D³ugoœæ
SzerokoϾ
Wysokoœæ ca³kowita
420 S
pion
bar
5
Wymiary i masa
tarcz¹ liczyd³a
do góry
poziom
mm
m3/h
wg Dyrektywy EEC nr 75/33
1)
Gwint króæca os³ony
D
Gwint el. z³¹cznych
Masa
d
cale
cale
kg
109
G3/4
3)
G1/2
1,36
G1
G3/4
1,6
G1 1/4 G1 1/2
G1
2,3
Na specjalne zamówienie dostêpna d³ugoœæ 145 i 170 mm
Na specjalne zamówienie dostêpna d³ugoœæ 165 mm
3)
Na specjalne zamówienie dostêpna os³ona z króæcem G1
2)
G2
G1 1/4 G1 1/2
2,7
5,4
Wymiary i masa 420 S
Œrednica nominalna
DN
Wymiar
Masa (bez el. z³¹cznych)
mm
20
25/32
40
cale
cale
R3/4
R1
R1 1/2
R1
mm
105
R1 1/4
150
R2
200
mm
mm
mm
mm
203
20
111
268
34,5
131
82
94
338
32
160
120
mm
95
103
131
kg
1,8
3,0
6,0
Uniwersalny modu³ HRI
HRI jest uniwersalnym modu³em elektronicznym z
wyjœciem impulsowym lub interfejsem danych. Zasada
dzia³ania polega na skanowaniu ustawienia wskazówki
liczyd³a o wartoœci dziesiêtnych litra. HRI posiada
zasilanie bateryjne o trwa³oœci 10 lat. Jest ca³kowicie
odporny na zewnêtrzne pole magnetyczne.
Podstawowe w³aœciwoœci modu³u HRI:
1- HRI Modu³ impulsowy
HRI pozwala na uzyskanie podstawowej rozdzielczoœci
przekazywanych impulsów 1 litr na impuls. Wartoœæ
impulsu mo¿e byæ zaprogramowana z zastosowaniem
dzielnika D: 1, 10, 100, 1000, 2,5, 25, 250 (na przyk³ad
dla D o wartoœci 100 wartoœciowoœæ impulsowania
wynosi: 1 impuls na 100 litrów).
HRI interfejs danych z protoko³em MBus pozwala na
zintegrowany odczyt wartoœci stanu liczyd³a wodomierza
jak równie¿ numeru seryjnego lub numeru klienta.
Dok³adnoœæ odczytu, numer seryjny/numer klienta oraz
wartoœæ pocz¹tkowa liczyd³a s¹ programowalne.
Dodatkowo modu³ posiada wyjœcie impulsowe.
HRI Interfejs danych mo¿e byæ pod³¹czony do sieci
M-Bus lub odczytywany przez indukcyjny terminal
(MiniBus) zgodnie z protoko³em IEC 870.
3. Modu³ radiowy SensusScout-S
Modu³ radiowy na bazie HRI kompatybilny z radiowym
systemem zdalnego odczytu SensusScout. Mo¿liwoœæ
zdalnego odczytu z poziomu przenoœnego terminala
PSION WA z oprogramowaniem Dokom Mobile.
Szczegó³owe dane techniczne – patrz karty katalogowe
LS8100PL oraz LS3300PL.
Producent zastrzega sobie prawo wprowadzenia zmian bez powiadomienia
2- HRI interfejs danych
.0%##,
420
LD 1710PL
Strona 4 z 4
Edycja 1, 02.2007
System zapewnienia jakoœci OQS
certyfikat ISO 9001, Reg.-Nr.: 3496/0
