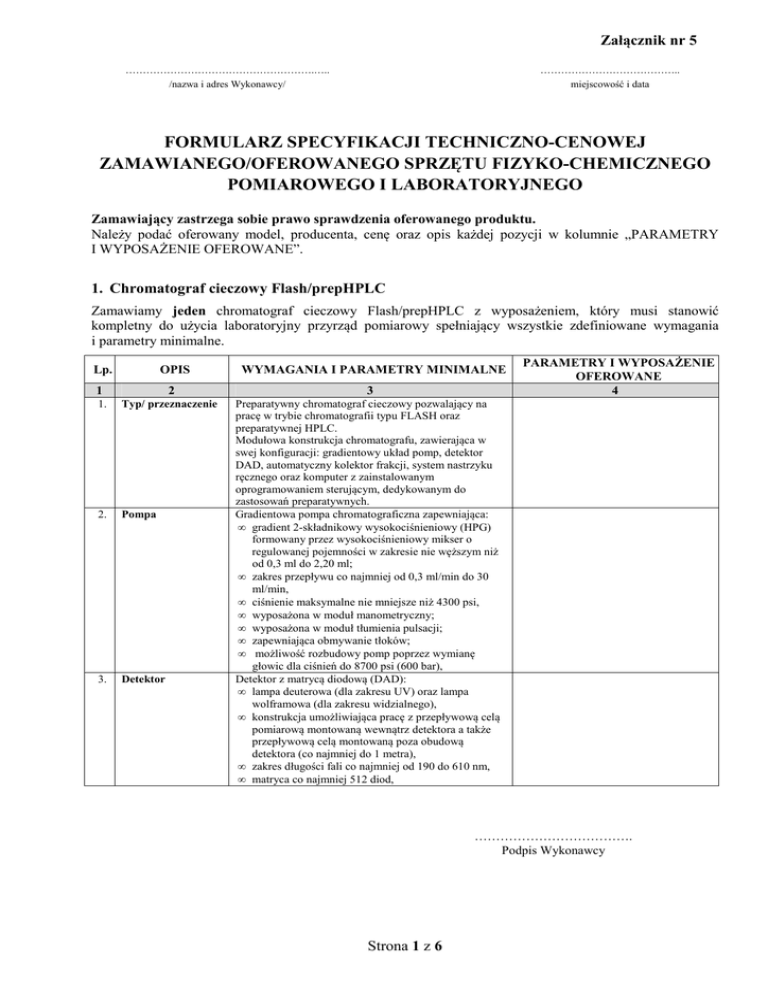

formularz specyfikacji techniczno

Załącznik nr 5
……………………………………………….…..
/nazwa i adres Wykonawcy/
…………………………………..
miejscowość i data
FORMULARZ SPECYFIKACJI TECHNICZNO-CENOWEJ
ZAMAWIANEGO/OFEROWANEGO SPRZĘTU FIZYKO-CHEMICZNEGO
POMIAROWEGO I LABORATORYJNEGO
Zamawiający zastrzega sobie prawo sprawdzenia oferowanego produktu.
Należy podać oferowany model, producenta, cenę oraz opis każdej pozycji w kolumnie „PARAMETRY
I WYPOSAŻENIE OFEROWANE”.
1. Chromatograf cieczowy Flash/prepHPLC
Zamawiamy jeden chromatograf cieczowy Flash/prepHPLC z wyposażeniem, który musi stanowić
kompletny do użycia laboratoryjny przyrząd pomiarowy spełniający wszystkie zdefiniowane wymagania
i parametry minimalne.
Lp.
OPIS
WYMAGANIA I PARAMETRY MINIMALNE
1
2
3
1.
Typ/ przeznaczenie
2.
Pompa
3.
Detektor
Preparatywny chromatograf cieczowy pozwalający na
pracę w trybie chromatografii typu FLASH oraz
preparatywnej HPLC.
Modułowa konstrukcja chromatografu, zawierająca w
swej konfiguracji: gradientowy układ pomp, detektor
DAD, automatyczny kolektor frakcji, system nastrzyku
ręcznego oraz komputer z zainstalowanym
oprogramowaniem sterującym, dedykowanym do
zastosowań preparatywnych.
Gradientowa pompa chromatograficzna zapewniająca:
• gradient 2-składnikowy wysokociśnieniowy (HPG)
formowany przez wysokociśnieniowy mikser o
regulowanej pojemności w zakresie nie węższym niż
od 0,3 ml do 2,20 ml;
• zakres przepływu co najmniej od 0,3 ml/min do 30
ml/min,
• ciśnienie maksymalne nie mniejsze niż 4300 psi,
• wyposażona w moduł manometryczny;
• wyposażona w moduł tłumienia pulsacji;
• zapewniająca obmywanie tłoków;
• możliwość rozbudowy pomp poprzez wymianę
głowic dla ciśnień do 8700 psi (600 bar),
Detektor z matrycą diodową (DAD):
• lampa deuterowa (dla zakresu UV) oraz lampa
wolframowa (dla zakresu widzialnego),
• konstrukcja umożliwiająca pracę z przepływową celą
pomiarową montowaną wewnątrz detektora a także
przepływową celą montowaną poza obudową
detektora (co najmniej do 1 metra),
• zakres długości fali co najmniej od 190 do 610 nm,
• matryca co najmniej 512 diod,
PARAMETRY I WYPOSAŻENIE
OFEROWANE
4
……………………………….
Podpis Wykonawcy
Strona 1 z 6
……………………………………………….…..
/nazwa i adres Wykonawcy/
1
2
4.
Korektor frakcji
5.
Zestaw do
nastrzyków
6.
Oprogramowanie
3
4
• rozdzielczość elementów światłoczułych nie gorsza
niż: 0,8 nm/piksel,
• stosunek S/N nie większy niż 2 x 10-5 AU
(dla 254 nm),
• dryft nie większy niż 5 x 10-4 AU/h (dla 254 nm),
• minimum 8 oddzielnych kanałów do rejestracji
chromatogramów,
• w zestawie cela pomiarowa o dł. drogi optycznej nie
większej niż 0,2 mm i objętości nie większej niż
0,16 µl
Kolektor frakcji:
• zapewniający zbieranie frakcji według piku, czasu
oraz ilości kropel,
• dający możliwość detekcji piku z uwzględnieniem
absolutnej wielkości sygnału lub nachylenia sygnału,
• wyposażony w zawór trójdrożny, umożliwiający
kierowanie „pustych” frakcji do ścieków oraz
zabezpieczający przed zanieczyszczeniem zbieranych
frakcji, kompatybilny z przepływami co najmniej do
200 ml/min,
• objętość wewnętrzna zaworu nie większa niż 114 µl,
• objętość martwa zaworu nie większa niż 6 µl,
• dający możliwość pracy w trybie powtarzalnym:
powtarzalna kolekcja tej samej próbki do tego samego
zestawu probówek lub powtarzalna kolekcja tej samej
próbki do różnych zestawów probówek,
• czas zmiany odbieralnika frakcji nie dłuższy niż
720 ms,
• maksymalna liczba frakcji zbieranych w jednym
cyklu pracy kolektora co najmniej 176 (dla
odbieralników 20 ml).
Zestaw do wykonywania nastrzyków ręcznych:
• manualny zawór typu Rheodyne, w wersji ze stali
nierdzewnej, z komunikacją elektroniczną,
kompatybilny z pętlami od 5 µl do 5 ml,
• pętla stalowa o pojemności 5 ml,
• strzykawka z tworzywa, 5 ml wraz z igłą z wejściem
typu luer,
• zestaw przyłączeniowy typu luer dla kolumn flash.
Dedykowane oprogramowanie chromatograficzne:
• zapewniające kontrolę chromatografu oraz zbieranie i
obróbkę danych,
• umożliwiające różne tryby zbierania frakcji: po
czasie, po objętości oraz po piku (sygnale),
• zapewniające zbieranie frakcji po piku z
uwzględnieniem absolutnej wielkości sygnału (piku)
oraz nachylenia sygnału (piku),
• zapewniające możliwość zbierania frakcji na
podstawie nachylenia sygnału (piku) w trzech
różnych trybach: front (czoło) sygnału, koniec
sygnału oraz szczyt (wierzchołek) sygnału dla
związków trudno rozdzielających się,
• zapewniające pełną obsługę detektora DAD (widmo
w trybie 3D),
• zapewniające możliwość przeprowadzenia symulacji
frakcjonowania na podstawie wcześniej
zarejestrowanego chromatogramu w celu
optymalizacji parametrów zbierania frakcji,
……………………………….
Podpis Wykonawcy
Strona 2 z 6
……………………………………………….…..
/nazwa i adres Wykonawcy/
1
2
7.
Inne
8.
9.
Napięcie zasilania
Gwarancja
3
4
• musi być w wersji polsko lub angielskojęzycznej,
• być oprogramowaniem pełnowartościowym
realizującym wszystkie zdefiniowane funkcje bez
jakichkolwiek ograniczeń w użytkowaniu tak
funkcjonalnym jak i czasowym (licencja na czas
nieokreślony).
• w zestawie z systemem chromatograficznym
komputer PC w konfiguracji dedykowanej do obsługi
chromatografu, posiadający co najmniej:
procesor dwurdzeniowy np.: Core 2 Duo o
częstotliwości co najmniej 2,5 GHz lub inny
równoważny, RAM o pojemności co najmniej
4GB z możliwością rozbudowy, złącza co
najmniej 1 x PCI, 1 x PCI-Express, 2 x HDD 500
GB w konfiguracji RAID 1, nagrywarkę DVD+/RW Super Multi, kartę dźwiękową np.:
zintegrowaną z płytą główną, złącza co najmniej
na panelu przednim obudowy: 2 x USB, 1 x
słuchawkowe; złącza z tyłu obudowy: 3 x
USB3.0, 1 x Ethernet RJ-45 LAN 100/1000
MBit/s i inne złącza wymagane do pracy z
systemem chromatograficznym;
klawiatura niskoprofilowa przewodowa z
tworzywa sztucznego o standardowym układzie
klawiszy z klawiszami multimedialnymi i
klawiaturą numeryczną (klawiatura US
klawiszami w układzie QWERTY - pracująca w
układzie klawiatury Polski programisty);
mysz optyczna przewodowa z trzema klawiszami
i rolką przewijania; podkładka pod mysz
optyczną;
monitor kolorowy LCD 21” nie większy niż 23’’
panoramiczny, o rozdzielczość co najmniej:
1280x1024; czas reakcji nie gorszy niż 5ms,
wbudowane głośniki;
• chromatograf i wyposażenie musi posiadać opisy
wskaźników i klawiszy oraz wyświetlane informacje i
komunikaty w języku polskim lub angielskim.
• chromatograf i wyposażenie musi być wyposażony
dokumentację techniczną i instrukcje obsługi w
języku polskim lub angielskim.
~230 V 50 Hz
18 miesięcy
Oferujemy jeden chromatograf cieczowy Flash/prepHPLC
model: .............................. producent: ........................................
z wyposażeniem: ......................................................
z wyposażeniem: ......................................................
z wyposażeniem: ......................................................
1.1. Cena netto za chromatograf cieczowy Flash/prepHPLC z wyposażeniem bez zestawu komputerowego
w złotych: .......................................
1.2. Cena netto za zestaw komputerowy w złotych: .................................
Cena netto za chromatograf cieczowy Flash/prepHPLC z wyposażeniem (całość) z zestawem
komputerowym w złotych (suma poz. 1.1 i 1.2): ..................................
……………………………….
Podpis Wykonawcy
Strona 3 z 6
……………………………………………….…..
/nazwa i adres Wykonawcy/
2. System do szybkiego zatężania próżniowego (koncentrator próżniowy)
Zamawiamy jeden system do szybkiego zatężania próżniowego (koncentrator próżniowy), który musi
stanowić kompletny do użycia sprzęt laboratoryjny spełniający wszystkie zdefiniowane wymagania i
parametry minimalne.
Lp.
OPIS
1
2
1.
Typ/ przeznaczenie
2.
Parametry pracy
3.
Inne
WYMAGANIA I PARAMETRY
MINIMALNE
3
PARAMETRY I WYPOSAŻENIE
OFEROWANE
4
System szybkiego próżniowego odparowywania
rozpuszczalników, wykorzystujący ruch typu
vortex oraz podwyższoną temperaturę i próżnię.
Regulowane elektronicznie:
• temperatura grzania wymiennych bloków do
suchego podgrzewania próbek w zakresie co
najmniej od temperatury pokojowej do 99°C;
• poziom podciśnienia/próżni w zakresie co
najmniej od 0 do 999 mBar (w komorze
próżniowej z próbami);
• czas pracy w zakresie co najmniej od 1 do
999 min;
• szybkość ruchu obrotowego typu vortex w
zakresie od 0 do ok. 1000 obrotów na minutę
(rpm).
System do szybkiego zatężania próżniowego:
• musi być wyposażony mikroprocesorowy
system monitorowania/ sterowania pracą
koncentratora np.: temperaturą odparowywania,
czasem zagęszczania, poziomem podciśnienia
(w komorze próżniowej), prędkością ruchu
obrotowego typu vortex, itp.. Aktualne i
konfiguracyjne parametry pracy koncentratora
muszą być wyświetlane na wbudowanym w
urządzenie wyświetlaczu LCD;
• musi posiadać możliwość zbudowania/edycji i
zapamiętania w nieulotnej pamięci
(wbudowanej w urządzenie) co najmniej 9
programów użytkownika (zapamiętanie
parametrów zatężania próżniowego – temp.,
czasu, szybkości vortex, poziomu próżni);
• musi posiadać możliwość ręcznej zmiany
dowolnego z parametrów zatężania próbek w
czasie działania programu zatężania prób;
• musi posiadać komorę wewnętrzną aparatu w
tym również wymienne bloki do suchego
podgrzewania próbek pokryte teflonem,
odporne chemicznie;
• musi posiadać wbudowany system
automatycznego usuwania próżni z komory z
próbkami po zaniku napięcia zasilania;
• musi być wyposażony w szklaną pokrywę,
(zabezpieczoną antyimplozyjne) , odporną na
rozpuszczalniki organiczne – pozwalającą na
wzrokowe monitorowanie zatężanych próbek;
……………………………….
Podpis Wykonawcy
Strona 4 z 6
……………………………………………….…..
/nazwa i adres Wykonawcy/
1
2
4.
Wyposażenie
5.
6.
7.
Wymiary (szer. x gł. )
Napięcie zasilania
Gwarancja
3
4
• musi posiadać możliwość szybkiego
zmniejszenia próżni w komorze z próbkami, w
czasie działania programu zatężania, np.: za
pomocą dedykowanego klawisza celem
zatrzymania gwałtownego niekontrolowanego
procesu wrzenia próby;
• musi posiadać wbudowany system sygnalizacji
np.: dźwiękowej zakończenia procesu zatężania
próbek (monitoring czasowy, temperaturowy);
• musi posiadać możliwość doposażenia (w
wyposażeniu opcjonalnym co najmniej 6
bloków) wymiennych bloków do suchego
podgrzewania próbek w fiolkach /naczyniach o
różnej objętości/ wielkości w zakresie objętości
co najmniej od 10 ml do 600 ml;
• musi posiadać możliwość zatężania próbek w
jednym cyklu pracy koncentratora dla fiolek 16
x 150 mm w ilości nie mniejszej niż 69;
• musi posiadać opisy wskaźników i klawiszy
oraz wyświetlane informacje i komunikaty w
języku polskim lub angielskim.
• musi być wyposażony w pompę próżniową,
membranową:
o wydajności co najmniej 57 l/min,
pozwalającej na uzyskanie próżni nie
gorszej niż 1,5 mBar,
posiadającą membranę oraz wszystkie
„mokre” części pompy wykonane z teflonu
lub pokryte teflonem (odporne
chemicznie);
• musi być wyposażony w dokumentację
techniczną i instrukcje obsługi w języku
polskim lub angielskim.
nie większe niż 600 x 600 mm
~230 V 50 Hz
18 miesięcy
Oferujemy jeden system do szybkiego zatężania próżniowego (koncentrator próżniowy)
model: .............................. producent: ........................................
z wyposażeniem: ......................................................
Cena netto za system do szybkiego zatężania próżniowego z wyposażeniem w złotych: .......................
……………………………….
Podpis Wykonawcy
Strona 5 z 6
……………………………………………….…..
/nazwa i adres Wykonawcy/
3. Wytrząsarka laboratoryjna
Zamawiamy jedną wytrząsarkę laboratoryjną, która musi stanowić kompletny do użycia sprzęt laboratoryjny
spełniający wszystkie zdefiniowane wymagania i parametry minimalne.
Lp.
1
OPIS
2
1.
Typ/ przeznaczenie
2.
Czas pracy wytrząsarki
3.
Ruch platformy
wytrząsarki
4.
5.
Obciążalność platformy
wytrząsarki
Inne
6.
Wyposażenie
7.
8.
9.
Wymiary (szer. x gł. )
Napięcie zasilania
Gwarancja
WYMAGANIA I PARAMETRY
MINIMALNE
3
PARAMETRY I WYPOSAŻENIE
OFEROWANE
4
Wytrząsarka o ruchu posuwisto-zwrotnym, do
intensywnego wytrząsania płynów, zwłaszcza w
rozdzielaczach z wbudowanym stabilnym
mechanizmem wytrząsania.
Dwa tryby pracy: czasowy regulowany
elektronicznie do 60min oraz pracy ciągłej.
posuwisto-zwrotnym, o amplitudzie wytrząsania
co najmniej 20 mm z regulowaną elektronicznie
prędkością ruchu platformy w zakresie od 20 do
300obr/min.
co najmniej 8kg
Wytrząsarka musi posiadać:
• analogowy system nastawy i stabilizacji,
utrzymania zadanych parametrów
wytrząsania (prędkości wytrząsania, czasu
wytrząsania);
• konstrukcję pozwalającą na doposażenie
wytrząsarki w kosze do kolb Erlenmeyera,
uchwyty do rozdzielaczy, statywy do
probówek, rolki do mocowania różnych
naczyń, matę antypoślizgową do wytrząsania
szalek Petriego;
• opisy wskaźników i klawiszy w języku
polskim lub angielskim.
W zestawie:
• platforma o wymiarach co najmniej 330 x 330
mm;
• 3 uchwyty na rozdzielacz o pojemności co
najmniej 500ml;
• stelaż z 4 rolkami mocującymi kolby.
• dokumentacja techniczna i instrukcja obsługi
w języku polskim lub angielskim.
nie większe niż 400 x 550 mm
~230 V 50 Hz
12 miesięcy
Oferujemy jedną wytrząsarkę laboratoryjną
model: .............................. producent: ........................................
z wyposażeniem: ......................................................
Cena netto za wytrząsarkę laboratoryjną z wyposażeniem w złotych: ...............................
Cena netto za całość (suma pozycji od pkt.1 do pkt.3) w złotych: ...............................
Podatek VAT – stawka: 23%
Cena brutto za całość w złotych: .......................................
……………………………….
Podpis Wykonawcy
Strona 6 z 6
