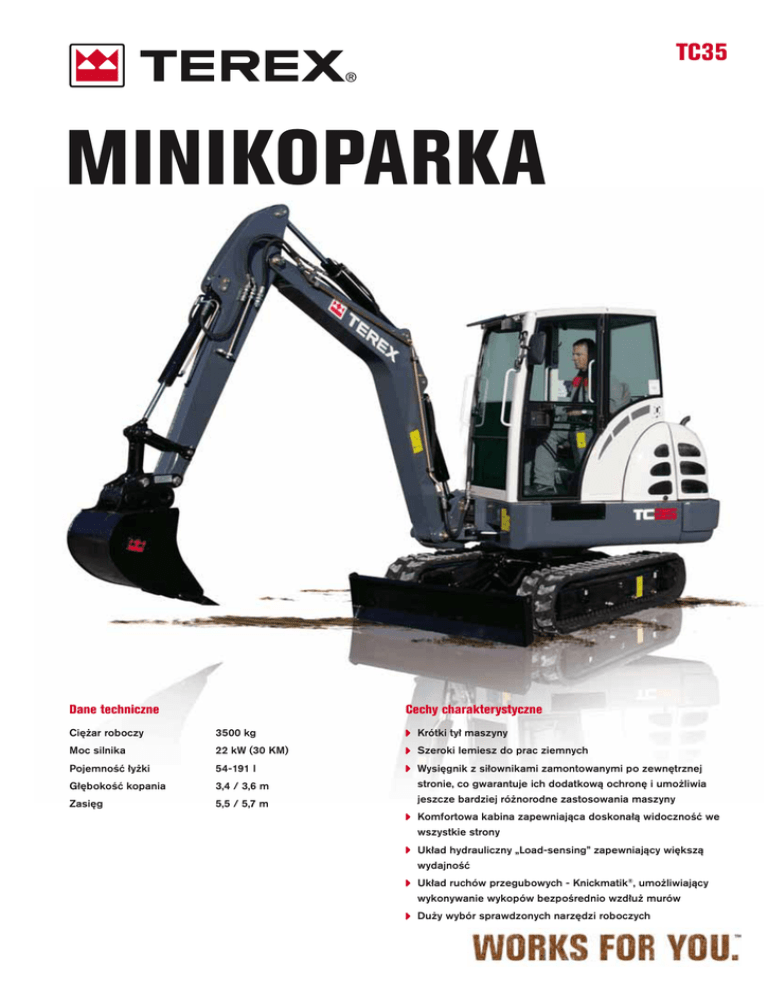

Broszura TC35

TC35
MINIKOPARKA
Dane techniczne
Cechy charakterystyczne
Ciężar roboczy
3500 kg
Krótki tył maszyny
Moc silnika
22 kW (30 KM)
Szeroki lemiesz do prac ziemnych
Pojemność łyżki
54-191 l
Wysięgnik z siłownikami zamontowanymi po zewnętrznej
Głębokość kopania
3,4 / 3,6 m
stronie, co gwarantuje ich dodatkową ochronę i umożliwia
Zasięg
5,5 / 5,7 m
jeszcze bardziej różnorodne zastosowania maszyny
Komfortowa kabina zapewniająca doskonałą widoczność we
wszystkie strony
Układ hydrauliczny „Load-sensing” zapewniający większą
wydajność
Układ ruchów przegubowych - Knickmatik®, umożliwiający
wykonywanie wykopów bezpośrednio wzdłuż murów
Duży wybór sprawdzonych narzędzi roboczych
OPIS TECHNICZNY
SILNIK
Mitsubishi, S4L2
4-cylindrowy silnik wysokoprężny, EPA/Tier 4 Interim (2008)
4-suwowy z wtryskiem do komory wirowej
1758 cm3
22 kW (30 KM)
105 Nm przy 1800 min-1
Woda
INSTALACJA ELEKTRYCZNA
Napięcie robocze
Akumulator
Alternator
Rozrusznik
12 V
12 V / 71 Ah
12 V / 50 A
12 V / 2,0 kW
NAPĘD JEZDNY
Napęd hydrostatyczny dwustopniowy z silnikiem wielotłoczkowym osiowym i przekładnią redukcyjną,
całkowicie obudowany. Funkcja „Straight-Travel“. Zawór hamujący do jazdy po pochyłościach.
2 tryby jazdy:
Prędkość jazdy, do przodu i do tyłu,
0-2,7 / 4,6 km/h
Zdolność pokonywania wzniesień
maks. 60 %
Siła pociągowa 1 bieg / 2 bieg
3100 / 1600 daN
PODWOZIE
Bezobsługowy napęd gąsienicowy. Resorowanie koła prowadzącego z hydraulicznym napinaniem
gąsienic.
Szerokość gąsienic gumowych / stalowych
300 mm
Rozstaw gąsienic
1200 mm
Długość podwozia (odstęp pomiędzy kołem napędzającym a napinającym)
1555 mm
Długość podwozia (łącznie)
1996 mm
LEMIESZ
Niezależne od jazdy, precyzyjne sterowanie oddzielną dźwignią ręczną.
Szerokość x wysokość (krótka / długa wersja)
Maksymalne opuszczenie pod podłoże
Maksymalne uniesienie nad podłoże
Kąt natarcia
Wyrównanie nachylenia terenu
1510 x 360 mm
320 / 298 mm
202 / 447 mm
22° / 31°
9,7° / 7,7°
UKŁAD KIEROWNICZY
Niezależne, oddzielne sterowanie gąsienic, również przeciwbieżne. Precyzyjna obsługa dźwignią ręczną
zespoloną z pedałami, z lewej i prawej podpora na nogi na konsoli pedałów.
MECHANIZM OBROTU
Hydrostatyczny napęd działa zarazem jako bezzużyciowy hamulec. Dodatkowy hamulec sprężynowo-płytkowy. Wieniec obrotowy z uzębieniem wewnętrznym.
Prędkość obrotu
0-10,5 min-1
60° / 445 mm
60° / 595 mm
POJEMNOŚCI NAPEŁNIENIA
Pojemność zbiornika paliwa
Układ hydrauliczny (włącznie ze zbiornikiem 71 l)
Ciężar transportowy (łącznie z łyżką)
Ciężar roboczy wg ISO 6016 (z operatorem)
Długość całkowita (pozycja jazdy)
Długość całkowita (transport przyczepy)
Wysokość całkowita (pozycja jazdy)
Szerokość całkowita
Promień zachodzenia tyłu nadwozia
Promień zachodzenia przodu nadwozia
Obrys 180°/360°
Prześwit
Siła odrywania (ISO 6015)
Siła skrawania (ISO 6015)
Jednostkowy nacisk na podłoże (gąsienica gumowa)
3500 kg
3575 kg
3285 mm
5150 mm
3500 mm
1500 mm
1350 mm
1600 mm
2970 / 3200 mm
300 mm
24600 N
16200 (14900*) N
0,31 daN/cm2
UKŁAD HYDRAULICZNY
Wydajność pompy
maks. 95 l/min.
Ciśnienie robocze
250 bar
Układ hydrauliki roboczej: Jednostopniowa pompa sterująca wielotłoczkowa osiowa regulowana
systemem LS z niezależnym od obciążenia rozdziałem natężenia przepływu (LUDV) dla wszystkich ruchów
roboczych i napędu jezdnego. Wszystkie ruchy mogą być wykonywane równocześnie.
Wbudowany filtr powrotny z elektrycznym wskaźnikiem zabrudzenia, pełna filtracja strumienia. Seryjna
wydajna chłodnica oleju hydraulicznego. Siłowniki wysięgnika, ramienia i przegubu z obustronną, napełnianie łyżki z jednostronną amortyzacją w położeniach krańcowych.
Seryjny obieg powrotny bezciśnieniowy. Wszystkie funkcje sterowane proporcjonalnie. Krzyżowe
dwudźwigniowe sterowanie koparki ze wspomaganiem. Wyłączenie zabezpieczające wszystkich funkcji,
gdy operator wysiada
Seryjny obwód sterujący dla narzędzi roboczych:
Diagram pokazuje dostępną moc na sprzęgłach przyłączowych.
70
60
50
40
30
20
0
20
40
60
80
100
120
140
160
180
200
220
Ciśnienie (P) w bar
KABINA
UKŁAD RUCHÓW PRZEGUBOWYCH KNICKMATIK®
Równoległe przesunięcie poziome przy pełnej głębokości kopania.
Kąt ugięcia / przesunięcie poziome w lewo
Kąt ugięcia / przesunięcie poziome w prawo
PARAMETRY EKSPLOATACYJNE,
WYPOSAŻENIE STANDARDOWE
Przepływ (Q) w l/min
Producent, model
Typ
Cykl pracy
Pojemność skokowa
Moc wg ISO 9249 przy 2200 min-1
Moment obrotowy
Układ chłodzenia
52 l
85 l
Przestronna, dźwiękoszczelna stalowa kabina z pełną widocznością, kontrola FOPS** (wg ISO 3449) i
TOPS (wg ISO 12117). 2 drzwi jednakowej wielkości. Przeszklenie ze szkła bezpiecznego, przyciemniane
na zielono szyby termiczne. Termiczne okna dachowe, przyciemniane na brązowo. Panoramiczne okno
tylne. Szyba przednia wspomagana amortyzatorem gazowym z blokowaną pozycją wentylacyjną może
być wsuwana pod dach kabiny. Wycieraczka ze spryskiwaczem. Schowek. Przygotowanie do montażu
radia. Lusterko zewnętrzne lewe.
Ogrzewanie kabiny z odmrażaniem przedniej szyby wymiennikiem ciepła wody chłodzącej z 2-stopniową
dmuchawą i nawiewem latem.
Fotel operatora MSG 85, (wersja podstawowa), z hydrauliczną amortyzacją, krótkim oparciem, regulowaną wysokością, resorowaniem poziomym i pasem biodrowym.
Deska rozdzielcza na prawo od fotela operatora, optyczne i akustyczne urządzenie ostrzegawcze, licznik
motogodzin, instrument wielofunkcyjny z dużym wskaźnikiem poziomu paliwa.
Reflektory robocze halogenowe H-3.
95 dB (A)
Poziom mocy akustycznej LWA
76 dB (A)
Poziom ciśnienia akustycznego LpA
Mierzony w dynamicznym cyklu pomiaru wg dyrektywy 2000/14/WE.
*przy ramieniu łyżki 1800 mm (opcja)
**FOPS tylko z siatką okna dachowego (opcja)
TC35
3480
2520
3335
3215
1620
2610
1710
4125
4005
2810
4730
3400
2830
3730
4850
2950
3930
3600
3170
3050
3950
22°
4150
KRZYWA KOPANIA I WYMIARY: WYSIĘGNIK MONO
5535
Trzon 1600 mm
Trzon 1800 mm
5715
5275
5455
UDŹWIGI
Wysokość punktu obrotu łyżki
Odległość obciążenia od środka wieńca obrotowego
Trzon łyżki 1600 mm
2,0 m
2,0 m
A
V
1,0 m
A
0m
A
-1,0 m
A
V
V
V
2,5 m
3,0 m
3,5 m
4,0 m
4,5 m
Wzdłuż
W poprzek
Wzdłuż
W poprzek
Wzdłuż
W poprzek
Wzdłuż
W poprzek
Wzdłuż
W poprzek
Wzdłuż
W poprzek
2,53
1,45
2,00
1,15
1,25
1,08
1,35
1,27
1,11
1,07
1,20
1,05
1,10
1,07
1,86
1,01
1,90
0,90
1,44
0,81
1,07
1,00
0,98
0,93
0,90
0,84
0,82
0,77
1,03
0,95
1,39
0,79
1,44
0,71
1,18
0,59
0,82
0,78
0,76
0,72
0,71
0,67
0,65
0,61
0,98
0,62
1,15
0,59
1,14
0,56
1,04
0,57
0,63
0,60
0,60
0,57
0,57
0,54
0,54
0,52
0,91
0,55
0,96
0,48
0,93
0,49
0,81
0,51
0,51
0,49
0,48
0,46
0,47
0,44
0,47
0,43
0,82
0,42
0,83
0,40
0,76
0,41
-
0,42
0,39
0,40
0,38
0,39
0,38
-
Wszystkie podane wartości w tonach (t) zostały określone w oparciu o ISO 10567 przy współczynniku stateczności 1,33 lub 87% udźwigu hydraulicznego. Wszystkie wartości zostały wyznaczone z szybkozłączem, jednak
bez łyżki. Przy zamontowanym narzędziu pracy redukuje się dopuszczalny udźwig użyteczny o wagę własną narzędzi pracy.
Wyposażenie: Gąsienice gumowe.
Skróty: A = z podparciem, V = ruchomy
WYMIARY
60°
Pozycja załadunku, najwyższa pozycja
Napełniona łyżka
180° - obrys przy ruchu 2970 mm
60°
360° - obrys przy ruchu 3200 mm
Układ roboczy:
Wysięgnik mono z ramieniem łyżki 1600 mm
NARZĘDZIA ROBOCZE
ŁYŻKA
CHWYTAK
Łyżka do wykopów na szybkozłącze
Łyżka do wykopów na szybkozłącze
Łyżka do wykopów na szybkozłącze
Łyżka do wykopów na szybkozłącze
Łyżka do wykopów na szybkozłącze
Łyżka do skarpowania na szybkozłącze
Łyżka do skarpowania na szybkozłącze
Łyżka obrotowa na szybkozłącze
Łyżka obrotowa na szybkozłącze
szerokość 300 mm, pojemność 54 l
szerokość 400 mm, pojemność 78 l
szerokość 500 mm, pojemność 103 l
szerokość 600 mm, pojemność 129 l
szerokość 700 mm, pojemność 155 l
szerokość 1000 mm, pojemność 145 l
szerokość 1300 mm, pojemność 191 l
szerokość 1000 mm, pojemność 145 l
szerokość 1300 mm, pojemność 191 l
Chwytak dwułupinowy GL 1250,
hamulec zapobiegający kołysaniu,
Chwytak dwułupinowy GL 1350,
hamulec zapobiegający kołysaniu,
Chwytak dwułupinowy GL 1450,
hamulec zapobiegający kołysaniu,
Chwytak dwułupinowy GL 1600,
hamulec zapobiegający kołysaniu,
Wyrzutnik
łupiny o szerokości 250 mm, pojemność 45 l
łupiny o szerokości 350 mm, pojemność 65 l
łupiny o szerokości 450 mm, pojemność 85 l
łupiny o szerokości 600 mm, pojemność 115 l
POZOSTAŁE NARZĘDZIA ROBOCZE
Zrywak na szybkozłącze (1 ząb)
Młot hydrauliczny
Świder ziemny
Hak ładunkowy na szybkozłącze
Skrawarka
Płytka adaptacyjna do młota hydraulicznego
Hak ładunkowy przykręcany do trzonu łyżki
Inne narzędzia robocze na zapytanie
WYPOSAŻENIE DODATKOWE
WERSJE WYSIĘGNIKA
KABINA OPERATORA
Wysięgnik mono z przedłużonym trzonem łyżki 1800 mm
WERSJE GĄSIENIC
Gąsienice stalowe o szerokości 300 mm
UKŁAD HYDRAULICZNY
Mechanizm sterowania Terex (Fingertip - elektroniczno-proporcjonalny) dla dodatkowego obwodu
hydraulicznego osprzętu roboczego na prawym
joysticku, obsługa za pomocą kółka
Zabezpieczenie przed pęknięciem węża / zawór
utrzymujący ładunek dla wysięgnika z układem
ostrzegającym przed przeciążeniem
Zabezpieczenie przed pęknięciem węża / zawór
utrzymujący ładunek dla trzonu łyżki
Pozycja pływająca lemiesza przedniego
Mechanizm sterowania Terex (Fingertip - elektroniczno-proporcjonalny) dla drugiego obwodu
hydraulicznego osprzętu roboczego na lewym
joysticku, obsługa za pomocą kółka
Drugi dodatkowy obwód hydrauliczny (np. dla
chwytaka) pedał nożny
Układ hydrauliczny wypełniony biodegradowalnym
olejem na bazie estrów HLP 68 (Panolin)
Kabina z okapem (ochrona przed deszczem)
Reflektor roboczy przy kabinie, z przodu z prawej
Reflektor roboczy na wysięgniku
Zabezpieczenie przed kradzieżą, kodowany kluczyk
(immobilizer)
Żółte światło obrotowe
Siatka okna dachowego FOPS
Reflektor roboczy przy kabinie, z tyłu z prawej
Zestaw do montażu radia
Elektroniczne zabezpieczenie przed kradzieżą,
obsługa za pomocą klawiatury
Dźwiękowy sygnał ostrzegawczy „Jazda“, możliwość wyłączenia klaksonu
POZOSTAŁE WYPOSAŻENIE DODATKOWE
Mechaniczne szybkozłącze
Szybkozłącze mechaniczne (oryginalne „Lehnhoff“), typ MS03
Zawiesie do przeładunku z trawersą
Inne wyposażenie dodatkowe na zapytanie
Lemiesz przedni, wersja przedłużona
Dach ochronny z reflektorami roboczymi (ciężar
mniejszy o 80 kg)
Malowanie specjalne / oklejenie folią
STANOWISKO OPERATORA
Fotel operatora MSG 20
Fotel operatora MSG 85 (wersja komfortowa) z hydrauliczną amortyzacją, wysokim oparciem, regulowanymi podłokietnikami, resorowaniem poziomym i mechanicznym wspornikiem lędźwiowego odcinka
kręgosłupa.
Fotel operatora MSG 95 (wersja premium) z zawieszeniem pneumatycznym, wysokim oparciem, regulowanymi podłokietnikami, resorowaniem poziomym, ogrzewaniem siedziska i oparcia oraz pneumatycznym
wspornikiem lędźwiowego odcinka kręgosłupa.
